Обзор посвящен автоматике для распашных ворот производства компании «Roger Technology». Модельный ряд представлен несколькими линейками приводов разного типа:

  • линейными H20, R20, G20 и M20;
  • рычажными H23 и R23;
  • скрытой установки R21.

На выбор той или иной модели влияет не только мощность и функциональность привода, а также рекомендованные производителем габариты самой створки, но и ширина опорных столбов, климатические и ветровые условия региона, необходимая частота открывания ворот. В данной статье Вы как раз и узнаете, какой привод может подойти именно для Ваших ворот.

Можно поступить проще – позвонить или заказать обратный звонок, тогда наш эксперт сам подберет Вам оптимальный вариант с учетом условий работы и возможных дополнительных нагрузок.


Узнай стоимость автоматики со Скидкой!


Подобранные нашими специалистами модели автоматики дают Вам ряд привилегий:

  • тестирование на протяжении 12 месяцев с возможностью вернуть, если не понравится – акция «год тест-драйва»;
  • обслуживание в нашем сервисном центре в гарантийный и послегарантийный период;
  • помощь с установкой своими руками – предварительная настройка оборудования, пошаговая инструкция собственной разработки в подарок, консультация монтажника по телефону во время проведения работ – экономия около 50 евро на услугах наемных мастеров.

Кроме того Вы можете всегда рассчитывать на:

  • выгодную цену от производителя с оплатой при получении;
  • организацию доставки до выбранного Вами отделения грузоперевозчика;
  • бесплатную консультацию по выбору и обслуживанию приобретенной автоматики;
  • дополнительные бонусы благодаря регулярным акциям и скидкам.

Обзор буду проводить по следующей схеме:

  • Типы автоматики для распашных ворот и особенности их применения
  • Определяем пределы применения правильно
  • Технические характеристики и особенности моделей
  • Блок управления и доступный функционал
  • Комплектация: минимум и оптимум
  • Выводы и рекомендации

Типы автоматики для распашных ворот и особенности их применения

Для распашных ворот разработано три типа приводов: линейные, рычажные и подземные. У компании «Roger Technology» есть механизмы всех трех типов:

  • линейная автоматика
  • рычажная автоматика
  • подземные приводы

Линейные приводы

Наиболее надежной, при этом простой и дешевой является именно линейная автоматика, поэтому данный тип приводов наиболее распространен и востребован. Движение створки обеспечивается за счет изменения длины штока: каретка движется вдоль ходового винта внутри корпуса (ползунковый тип) или шток выдвигается за его пределы (телескопический тип). В основном используется 2 или 3-ступенчатая червячная передача, которая обеспечивает приводу самоблокировку.

При открывании створок внутрь двора основная часть привода крепится на поверхность опорного столба, обращенную внутрь двора, а второй конец (каретка) крепится к створке. При удлиненном штоке ворота остаются закрытыми, при открывании шток укорачивается и «подтягивает» створку. Однако такое расположение выдвигает свои требования к монтажным размерам: привод должен дотягиваться до створки, при этом, не упираясь в угол столба.

Производитель указывает подходящие монтажные размеры в инструкциях. Кроме расстояния до петель стоит обратить внимание и на допустимые углы открывания.


Большинство итальянской автоматики рассчитано на узкие опорные столбы, поэтому расстояние от угла до петель в них не должно превышать 5-6 см. Естественно, что в нашей стране с традиционными габаритными воротами и широкими опорными столбами из кирпича или камня данные параметры выдержать не получится.

Обычно в подобных случаях рекомендуют приобретать рычажную автоматику, но она сложнее и дороже. Поэтому пытаются адаптировать систему под не совсем подходящие условия: для новых ворот-столбов петли навешивают ближе к краю, для существующих вариантов для сокращения расстояния вырубают ниши, что не всегда красиво выходит. Впрочем, на рынке есть возможность подобрать линейные приводы, которые «преодолевают» большое расстояние (например, китайский Miller Technics 5000 - до 30 см, итальянский Rotelli MT400 – до 24 см).

Для приводов производства «Roger Technology» данные параметры могут быть различными: ряд моделей не могут преодолеть барьер в 9 см (Roger G20, M20), но есть и такие, которые устанавливаются на достаточно большом расстоянии: Roger R20до19 см, а Roger H20- до 20 см.

Получаем, что с не слишком широкими столбами линейную автоматику бренда вполне можно использовать.

Рычажная автоматика

В приводах рычажного типа две части рычага соединены подвижным шарниром наподобие руки с локтем, поэтому углы широких столбов для такого оборудования не являются преградой. Определенные требования к монтажным размерам также имеются, но, как правило, приводы предназначены для широких столбов.


Для автоматики Роджер допустимое расстояние:

  • Roger H23 – 25-30 см
  • Roger R23 – 30-45 см

Подземные приводы

Подземная автоматика самая дорогая и сложная, к тому же требовательная к созданию подходящих условий работы. Устанавливается привод вровень с дорожным покрытием под воротами вблизи опорных столбов, со створкой соединяется незаметным рычагом. Таким образом, никаких навесных элементов на воротах не появится, что важно в случае автоматизации исторически ценных ворот или высокохудожественных створок.

Подземный монтаж выполнить сложнее, чем прикрепить к створкам линейные или рычажные приводы. К тому же скрытая автоматика требует более тщательного обслуживания, надежной гидроизоляции и защиты от других неблагоприятных условий.

Определяем пределы применения правильно

Ограничения на применение модели касаются как допустимых габаритов ворот, так и интенсивности применения, т.е. допустимой частоты открывания.

Габариты ворот

В паспортных характеристиках моделей указаны граничные вес и длина створки. Однако необходимо разобраться, как правильно понимать данные значения. Здесь действует несколько принципов:

  • Границы нарушать недопустимо. Работать на пределе сил вредно.
  • В рекомендациях предельные значения указаны без учета друг друга и дополнительных нагрузок.

Разберемся, как скорректировать пределы применения, чтобы не выйти за рамки допустимого.

1. Вес и длина обратно пропорциональны: чем длиннее створка, тем легче она должна быть и наоборот. Производитель указывает рекомендуемые соотношения в виде графиков.


Как видим на рисунке, параметры не должны приближаться к максимуму, выбирается баланс между величинами. И это в идеальных «лабораторных» условиях.

2. Реальный вес створки будет состоять из массы полотна ворот и возможной «догрузки» снегом и льдом, а также ветровой нагрузки, характерной для региона.

Иногда реальный вес может получиться в 2-3 раза больше «чистого». Зависит дополнительная нагрузка от конструкции ворот и условий эксплуатации.

На решетчатые ворота ветер будет оказывать минимальное влияние, но у нас принято делать глухие высокие створки, на каждый «квадрат» которых придется 40-60 кг дополнительного воздействия. Створку 2 х 2 м нужно уже считать на 160-240 кг тяжелее (в зависимости от региона).


Чем крупнее ворота, чем больше на их поверхности различных выступов, ниш и декоративных элементов, тем больше снега и льда может на них намерзнуть. Этот дополнительный вес также следует брать в расчет.

Все нагрузки надо сложить, добавить запас на форс-мажор вроде срывания примерзшей створки, тугой ход замерзшей фурнитуры и движения над слоем снега. И именно этот новый показатель реального веса следует подставлять в график баланса длины/веса створки: проходит в указанные границы – можно выбирать данный привод, не проходит – брать более мощную автоматику.

Иногда для предварительной оценки просто увеличивают в 2-3 раза вес ворот, новую цифру сравнивая с паспортными данными, чтобы отсеять явно слабые приводы (или же уменьшают в 2-3 раза цифры в таблице, что и сделано в графе рекомендованный вес/длина).


Но можно поступить еще проще: просто позвонить нашим специалистам, чтобы они произвели предварительные расчеты за Вас и порекомендовали только подходящие Вашим условиям электроприводы.


Узнай стоимость автоматики со Скидкой!


Определение интенсивности и назначения

Кроме габаритов ворот следует учесть рекомендованную интенсивность. Данный параметр отражает соотношение времени работы к полному циклу, чтобы выдерживать необходимое время отдыха, за которое мотор остывает.

30-40% интенсивности говорит о бытовом назначении модели, поэтому использовать такие приводы допустимо только в частном секторе или на даче. Промышленные модели обладают интенсивностью свыше 70%, что позволяет им работать с минимальными перерывами (иногда лишь для проезда транспорта). 100%-ю интенсивность обеспечивают чаще всего низковольтные модели, менее мощные, зато не требующие отдыха.

Бытовые модели предназначены для нескольких открываний ворот в день, промышленные могут работать до нескольких сотен циклов в сутки. Ошибка с определением назначения модели будет означать как минимум двойную переплату:

  • бытовой привод при работе с нарушениями интенсивности и даже просто на пределе сил быстро изнашивается или ломается, придется приобретать новый (уже промышленный);
  • «запас» для частного дома не оправдан - в быту промышленная частота не нужна, а стоимость окажется вдвое больше.

Для линейных Roger H20 и Roger R20 интенсивность составляет 40%, т.е. это бытовые модели. Рычажные модели Roger R23 и Roger H23 с интенсивностью 50% можно отнести к полупромышленным, использовать немного чаще бытовых, поэтому допустимо устанавливать в домах на несколько хозяев с возможностью контролировать частоту циклов. А низковольтные модели, входящие в линейки G20 и M20 и обладающие интенсивностью 80%, могут применяться на проездах с высокой проходимостью.

Модели и модификации с техническими характеристиками

Теперь можно кратко рассмотреть основные модели электроприводов бренда Roger, предназначенные для распашных ворот.

Общие моменты

Есть ряд сходных свойств и особенностей для всех моделей бренда Roger для распашных ворот:

  • Полностью металлический редуктор, в котором сочетаются бронзовая ведомая шестерня и стальной червяк. Также из стали выполняются ходовой винт линейной автоматики и рычаги приводов рычажного типа.
  • Полимеры в конструкции не используются, что позволяет применять автоматику в нашем климатическом поясе без опасений. Даже при выходе за указанные рамки допустимых температур (а здесь диапазон и так расширенный – от -25°С до +70°С) с металлом ничего не случится. Пластик, используемый другими брендами, при перемерзании уже при -20°С может стать хрупким, а от перегрева свыше +50°С под прямыми солнечными лучами деформируется.
  • Все модели являются самоблокирующимися, т.е. при остановленном двигателе элементы передачи остаются в зацеплении и не дают сдвинуть ворота вручную. Для разблокировки при отсутствии электропитания в каждом приводе предусмотрен специальный механизм с удобной рукояткой и защитой от несанкционированного доступа в виде индивидуального ключа.


  • Как правило, с узкими створками дополнительные замки не требуются, но при ширине ворот более 2-2,5 м лучше дополнить систему электрозамком, чтобы ветровая нагрузка не перегружала механизм и не привела к повреждению и ускоренному выходу из строя.
  • В линейной автоматике используется пятизаходный стальной ходовой винт, повышающий эффективность работы привода.

Roger H20


Бытовые модели (интенсивность 40%), предназначенные для створок до 5 м шириной и 1200 кг весом. Привод позволяет открывать створки до 120°. Может устанавливаться на ворота, удаленные от края столба на расстояние до 12 или 20 см в зависимости от модели. Серия Roger H20 представлена 4 модификациями линейных приводов ползункового типа:


Быстрый
Медленный
Короткий (створка до 3 м, расстояние от края столба до петель не более 12 см, угол открывания до 105°)
H20/370
H20/375
Длинный (створка до 5 м, расстояние от края столба до петель не более 20 см, угол открывания до 110°)
H20/550
H20/555

Технические характеристики Roger H20:

Параметры

H20/370

H20/375

H20/550

H20/555

Максимальный паспортный вес створки

600 кг

800 кг

1000 кг

1200 кг

Рекомендуемый максимальный вес створки (с дополнительными нагрузками)

300 кг

400 кг

400 кг

400 кг

Максимально допустимая ширина створки

3 м

3 м

5 м

5 м

Рекомендуемая максимальная ширина створки

1,5 м

1,5 м

2,5 м

2,5 м

Питание привода

~220 В (50 Гц)

Питание двигателя

~220 В (50 Гц)

Номинальная мощность

200 Вт

215 Вт

200 Вт

215 Вт

Потребляемый ток

1,1 А

1,2 А

1,1 А

1,2 А

Линейное тяговое усилие

400÷2500 Н

400÷2800 Н

400÷2500 Н

400÷2800 Н

Максимальное тяговое усилие

3000 Н

3200 Н

3000 Н

3200 Н

Интенсивность использования

40%

40%

40%

40%

Класс защиты

IP54

Рабочая температура

от -25°С до +70°С

Ход тяговой втулки

370 мм

550 мм

Скорость движения каретки

1,66 см/с

1,06 см/с

1,66 см/с

1,06 см/с

Время открывания на угол 90°

19 с

28 с

27 с

42 с

Термозащита

140°С

Габариты привода

860 х 170 х 425 мм

1040 х 170 х 425 мм

Вес привода

16,4 кг

16,7 кг


Особенности модели:

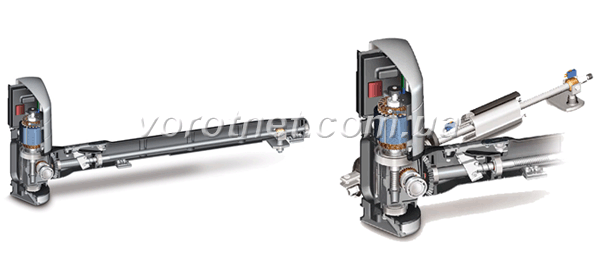

  • Трехступенчатый редуктор с червячной, конической и винтовой передачей.
  • Особая конструкция корпуса: поворотная часть с винтовой передачей может поворачиваться на шарнире вокруг неподвижной основной с двигателем и червячной передачей, что увеличивает полезный ход штока.
  • Редуктор полностью металлический: сталь и бронза.
  • Есть оптический энкодер, механические концевые выключатели на открывание и закрывание.

Roger R20


Модели серии Roger R20линейного типа предназначены для ворот со створками до 5 м шириной и 1000 кг весом. Имеют бытовое назначение (интенсивность использования – 40%). Модельный ряд делится на модификации по нескольким критериям: скорости (быстрый/медленный), габаритами корпуса (доступной шириной створки 3 м для короткого или 5 м для длинного), концевыми выключателями (только открывание или оба) и дизайном (анодированный алюминий или с порошковым черным покрытием). Способен обеспечить открывание до 120°, от края столба до петель максимальное расстояние не должно превышать 9 или 19 см в зависимости от модификации.

Ширина створки

до 3 м

расстояние от края столба до петель до 9 см

до 5 м

расстояние от края столба до петель до 19 см

Быстрый, с концевым выключателем открывания

R20/300,

R20/300 BL (черный)

R20/500,

R20/500 BL (черный)

Быстрый, с концевыми выключателями открывания и закрывания

R20/301,

R20/301 BL (черный)

R20/501,

R20/501 BL (черный)

Медленный, с концевым выключателем открывания

R20/302,

R20/302 BL (черный)

R20/502,

R20/502 BL (черный)

Медленный, с концевыми выключателями открывания и закрывания

R20/303,

R20/303 BL (черный)

R20/503,

R20/503 BL (черный)

Технические характеристики моделей серии Roger R20:

Параметры

R20/300

R20/302

R20/500

R20/502

Максимальный паспортный вес створки

800 кг

800 кг

1000 кг

1000 кг

Рекомендуемый максимальный вес створки (с дополнительными нагрузками)

400 кг

400 кг

400 кг

400 кг

Максимально допустимая ширина створки

2,5 м

3,5 м

3,5 м

5 м

Рекомендуемая максимальная ширина створки

1,25 м

1,75 м

1,75 м

2,5 м

Питание привода

~220 В (50 Гц)

Питание двигателя

~220 В (50 Гц)

Номинальная мощность

200 Вт

215 Вт

200 Вт

215 Вт

Потребляемый ток

1,1 А

1,2 А

1,1 А

1,2 А

Линейное тяговое усилие

400÷3000 Н

400÷3200 Н

400÷3000 Н

400÷3200 Н

Максимальное тяговое усилие

3000 Н

3200 Н

3000 Н

3200 Н

Интенсивность использования

40%

40%

40%

40%

Класс защиты

IP54

Рабочая температура

от -25°С до +70°С

Ход тяговой втулки

320 мм

320 мм

520 мм

520 мм

Скорость движения каретки

1,66 см/с

1,06 см/с

1,66 см/с

1,06 см/с

Время открывания на угол 90°

18 с

27 с

27 с

42 с

Термозащита

140°С

Габариты привода

858,5 х 120 х 165 мм

1088,5 х 120 х 165 мм

Вес привода

7,2 кг

7,2 кг

7,8 кг

7,8 кг


Особенности модели Roger R20:

  • Полностью металлический редуктор.
  • Наклонное положение двигателя для устранения лишних звеньев: всего одна передающая ступень от двигателя через червячную передачу на шестерню ходового винта.
  • Простая регулировка концевых выключателей благодаря пазу с крышкой в верхней части корпуса.
  • Удобная клеммная колодка.
  • Есть датчик определения препятствий с регулируемой чувствительностью.

Roger H23


Roger H23 – рычажная автоматика для небольших распашных ворот со створкой до 2,8 м длиной и 300 кг весом. Максимально допустимое расстояние от угла столба до петель ворот составляет 25-30см.

Благодаря интенсивности 50% может считаться полупромышленной моделью и использоваться на многоквартирных домах с несколькими хозяевами, но не слишком большой пропускной способностью: контроль времени использования все же должен быть.

Технические характеристики Roger H23:

Модель

H23/283

Максимальный вес створки

300 кг

Максимальная длина створки

2,8 м

Рекомендуемый вес створки

150 кг

Рекомендуемая длина створки

1,4 м

Класс защиты

IP 44

Электропитание мотора

~220 В /50 Гц

Номинальная мощность

160 Вт

Интенсивность использования

50%

Крутящий момент

280 Нм

Термозащита,

140°C

Время открывания на угол 90°

12 с

Диапазон рабочих температур

- 25 ÷ +70°С


Особенности модели:

  • Металлический редуктор (сталь, бронза), шлицевой вал из легированной стали.
  • Легкий монтаж/демонтаж шарнирных рычагов.
  • Быстрое открывание (за 12 с до 90°)
  • Можно дополнительно установить систему дистанционной разблокировки с тросом.

Roger R23


Электропривод рычажного типа Roger R23 используется с распашными воротами со створкой до 4 м длиной и 800 кг весом. Интенсивность 50% позволяет использовать модель немного активнее обычных бытовых, но все же с контролем периодов отдыха.

Можно приобрести модификацию со стандартными (R23/372) или длинными (R23/371) шарнирными рычагами. При этом максимально допустимое расстояние от края столба до петель будет равно 30 см или 50 см соответственно. Если ворота открываются наружу, то модель с длинными рычагами может монтироваться обычным способом без уменьшения полезного проезда.

Технические характеристики модели Roger R23:

Параметры

R23/371,

R23/372

Максимальный паспортный вес створки

800 кг

Рекомендуемый максимальный вес створки (с дополнительными нагрузками)

400 кг

Максимально допустимая ширина створки

4 м

Рекомендуемая максимальная ширина створки

2 м

Питание привода

~220 В (50 Гц)

Питание двигателя

~220 В (50 Гц)

Номинальная мощность

200 Вт

Потребляемый ток

1,1 А

Крутящий момент

400 Нм

Интенсивность использования

50%

Класс защиты

IP54

Рабочая температура

от -25°С до +70°С

Время открывания на угол 90°

14 с

Термозащита

140°С

Вес привода

15,5 кг


Особенности модели:

  • Универсальная конструкция позволяет не делить приводы на левый и правый – это определяет крепление рычага.
  • Полностью металлический редуктор, стальные оцинкованные рычаги.
  • Изогнутая форма одного из рычагов не допускает перехлеста и защемления.
  • Предусмотрены концевые выключатели.
  • Регулируемый датчик определения препятствий.

Редко используемые модификации G20, M20, R21

Roger G20


Серия Roger G20 представлена линейными приводами для распашных ворот длиной до 3 м и массой до 800 кг. Максимальное удаление от края столба до петель – 9 см. Открывание до 120°.

При этом есть две модификации:

  • У G20/330 двигатель требует питания от 230В переменного тока, привод обеспечивает номинальную мощность 200 Вт, но является чисто бытовым – интенсивность работы всего 30%.
  • Модель G20/334 является низковольтной с питанием 24 В постоянного тока, мощностью 96Вт и интенсивностью 80%, что позволяет использовать данный привод в качестве промышленного на часто открываемых воротах (компании, многоквартирные дома). Можно опционально дополнить системой аварийного питания от аккумуляторной батареи.

Технические характеристики модели Roger G20:

Модель

G20/330

G20/334

Максимальный вес створки

800 кг

Максимальная длина створки

3,0 м

Рекомендуемый вес створки

400 кг

Рекомендуемая длина створки

1,5 м

Класс защиты

IP 43

Электропитание мотора

~230 В/50 Гц

24 В

Номинальная мощность

200 Вт

96 Вт

Ток

1,1 А

4 А

Интенсивность использования

30%

80%

Термозащита

140°C

-

Линейное тяговое усилие

400 ÷ 3000 Н

400 ÷ 3200 Н

Ход тяговой втулки

310/340 мм

Скорость тяговой втулки

1.66 см/с

Время открывания на угол 90°

19 с

Масса привода

7,3 кг

Диапазон рабочих температур

- 25 ÷ + 70(°С


Особенности модели:

  • Используются червячная и коническая передачи со стальными и бронзовыми элементами без пластика.
  • Редуктор и двигатель объединены в моноблок с повышенной защитой от проникновения посторонних частиц.
  • Предусмотрен механический ограничитель хода, который легко регулируется.
  • Есть встроенный оптический энкодер, который контролирует положение ворот и усилие, которое необходимо для перемещения створки.
  • Единое литое шасси объединяет все элементы привода, делает привод более компактным, не дает возможности возникать резонансам и лишнему шуму.
  • Цельная защитная крышка выполнена из ABS-пластика.
  • Колодка для электроподключений компактная и удобная, располагается в верхней части привода.

Roger M20


Серия приводов Roger M20 рассчитана на распашные ворота длиной до 3 м и массой до 800 кг. Модель относится к линейным приводам и позволяет устанавливать оборудование при максимальном расстоянии петель от угла столба до 9 см.

Модификации:

  • М20/340 – двигатель питается напряжением 230 В переменного тока, более мощный – 200 Вт, а интенсивность 30% говорит о бытовом назначении – для частного дома и дачи.
  • М20/344 – низковольтный двигатель с питанием от постоянного тока напряжением 24 В, мощность всего 96 Вт, зато интенсивность 80%, что позволяет использовать с большим потоком автотранспорта на парковках многоквартирных домов или офисов.

Технические характеристики модели Roger M20

Модель

М20/340

М20/344

Максимальный вес створки

800 кг

Максимальная длина створки

3,0 м

Рекомендуемый вес створки

400 кг

Рекомендуемая длина створки

1,5 м

Класс защиты

IP 43

Электропитание мотора

~230 В/50 Гц

24 В

Номинальная мощность

200 Вт

96 Вт

Ток

1,1 А

4 А

Интенсивность использования

30%

80%

Линейное тяговое усилие

400 ÷ 3000 Н

400 ÷ 3200 Н

Ход тяговой втулки

340 мм

Скорость тяговой втулки

1.66 см/с

Время открывания на угол 90°

19 с

Масса привода

7,3 кг

Диапазон рабочих температур

- 25 ÷ + 70 °С


Особенности модели:

  • Единый корпус для двигателя и редуктора способствует передаче максимального крутящего момента, при этом идеально защищая от влаги и пыли.
  • Усилие для перемещения створки контролируется встроенным энкодером.
  • Единое шасси для элементов привода гарантирует точность сборки, оптимальное взаиморасположение всех составляющих, тихую и плавную работу оборудования.
  • Компактная колодка для электроподключений располагается в верхней части привода.

Roger R21


Roger R21 – привод скрытой установки, предназначен для распашных ворот со створками длиной до 3,5 м и весом до 800 кг. Подходит только для бытового использования (интенсивность 30%). После установки оборудование незаметно со стороны и не искажает дизайна самих створок.

Технические характеристики модели Roger R21

Параметры

R21/351,

R21/352

Максимальный паспортный вес створки

800 кг

Рекомендуемый максимальный вес створки (с дополнительными нагрузками)

400 кг

Максимально допустимая ширина створки

3,5 м

Рекомендуемая максимальная ширина створки

2 м

Питание привода

~220 В (50 Гц)

Питание двигателя

~220 В (50 Гц)

Номинальная мощность

200 Вт

Потребляемый ток

1,8 А

Крутящий момент

300 Нм

Интенсивность использования

30%

Класс защиты

IP67

Рабочая температура

от -25°С до +70°С

Время открывания на угол 90°

19 с

Термозащита

140°С

Вес привода

13,5 кг


Особенности модели:

  • Корпус мотор-редуктора выполнен из сплава алюминия с титаном для повышения защиты и уменьшения коррозии. Водонепроницаемость обеспечивается наличием паронитовых прокладок и сальников из фтор-каучуковой резины.
  • Привод помещается в фундаментный короб из нержавеющей или гальванизированной конструкционной стали.
  • Створка ворот опирается на специальный шарнир, который в свою очередь вращается на шаре, выполненном из закаленной стали.
  • Встроенные механические упоры позволяют устанавливать ограничение хода ворот: точное закрытое положение и 6 положений для выбора оптимальной позиции при открывании.
  • В стандартной комплектации позволяет открывать ворота на угол 110°, но с дополнительным комплектом аксессуаров можно увеличить угол открывания до 125° или даже 360°.

На сайте производителя представлены еще несколько низковольтных моделей, которые к нам пока не попадали. В нашей стране более востребована мощная техника с питанием от 220 В.

Остались вопросы по модельному ряду бренда? Есть необходимость уточнить не указанные в обзоре данные? Спрашивайте наших экспертов с помощью специальной формы – получайте ответы на указанный Вами электронный адрес. Звоните или заказывайте обратный звонок для личной консультации.


Узнай стоимость автоматики со Скидкой!


Блок управления и доступный функционал

С автоматикой для распашных ворот используется выносной блок управления – один на оба привода.

Электронная плата помещается в специальный пластиковый шкаф, который можно закрепить на опорном столбе, заборе или другой вертикальной поверхности поблизости от ворот. Корпус с классом защиты IP54 не дает проникнуть внутрь пыли, а также защищает от брызг воды в любых направлениях, поэтому бокс нет необходимости монтировать в помещении или даже под крышей. Вертикальное положение платы снижает риск повреждения электроники конденсатом, а также не дает скапливаться пыли на поверхности.

Особенностью блоков управления компании Roger является многофункциональность и продуманность. В основном используется плата H70/200AC, которая запитывается от сети 230 В переменного тока, а остальные элементы автоматики подключаются уже к ней.


Такой блок управления позволяет настроить работу автоматики оптимально в каждом конкретном случае. Для упрощения проведения настроек предусмотрены программные кнопки и четырехразрядный дисплей.

Основные настройки:

  • Выбор необходимого режима работы: автоматический (закрывается по времени), полуавтоматический (команда и на открывание, и на закрывание), присутствие оператора (работа при нажатой кнопке), коллективное использование (прервать закрывание и открыть ворота можно, но закрыть в средине цикла автоматика не даст – соседи не зажмут случайно Ваш автомобиль), пошаговый.
  • Установка частичного открывания для прохода пешеходов – режим «калитка».
  • При наличии датчика определения препятствий его чувствительность можно регулировать.
  • Снижение износа и бережная эксплуатация благодаря плавному старту и остановке.
  • Можно задействовать автозакрывание после сбоя в подаче электропитания.
  • Взаимодействует с разными аксессуарами, включая сигнальную лампу (с разными режимами работы), 2 пары фотоэлементов, энкодер, свет сопровождения, кромку безопасности.

Можно выставить только основные параметры первого уровня, а опытные мастера способны произвести более тщательную настройку до 55 параметров. Стоит понимать, что самостоятельное программирование сбережет Вам порядка 50 евро, а слишком тонкая настройка нужна далеко не каждому.

Комплектация: минимум и оптимум

Приводы для ворот могут поставляться в минимальной комплектации или дополняться полезными аксессуарами. Все элементы возможного комплекта можно разделить на три части:

1. Обязательные. Неизменными остаются два электропривода и блок управления – основа автоматики.

2. Необходимые. Для подачи команд необходимо хотя бы одно устройство управления. Но вот вариантов здесь есть несколько. Наиболее популярный – дистанционное управление при помощи пультов-брелоков (по умолчанию берутся пара радиопульов).

3. Дополнительные. Повышающие комфорт и безопасность устройства разной степени важности.

Мы подобрали наиболее часто используемые комплектации в качестве базовых:


Комплект Roger MINI

H20/ R20/G20/ M20/ H23/ R23
Электропривод H30/ R30/G30 с монтажным набором
2 шт
H70/200AC/BOX
Блок управления (плата с корпусом) и радиоприемник E80/TX52R/2
1 шт
H80/TX22
Пульт дистанционного управления двухканальный
2 шт

Уже в такой комплектации автоматика будет работать. Но рекомендованный набор расширен некоторыми аксессуарами:


Комплект Roger MAXI

H20/ R20/G20/ M20/ H23/ R23
Электропривод H30/ R30/G30 с монтажным набором
2 шт
H70/200AC/BOX
Блок управления (плата с корпусом) и радиоприемник E80/TX52R/2
1 шт
H80/TX22
Пульт дистанционного управления двухканальный
2 шт
R92/LR1
Сигнальная лампа с платой модуляции световых вспышек
1 шт
R90/F1E
Фотоэлементы безопасности
Пара
R85/60ES
Ключ-выключатель
1 шт
R91/AN1/LR1
Антенна с адаптером для крепления к лампе
1 шт

Кстати, аксессуары можно брать или не брать, менять их число, заменять некоторые аналогами на свое усмотрение:


Дополнительные аксессуары

H80/TX22
Пульт дистанционного управления двухканальный

R92/LR1
Сигнальная лампа с платой модуляции световых вспышек

R90/F1E
Фотоэлементы безопасности

R85/60ES
Ключ-выключатель

R91/AN1/LR1
Антенна с адаптером для крепления к лампе

Окончательная комплектация зависит только от условий работы автоматики и Ваших пожеланий: Вы можете добавить или убрать те или иные аксессуары, увеличить количество пультов и устройств безопасности, дополнить резервной системой управления. Мы же пока рассмотрим стандартную схему автоматизации:



Электроприводы и блок управления обеспечивают открывание ворот, от них зависят возможности системы. Только брендовые элементы обеспечат заявленные возможности.

Устройства управления необходимы для взаимодействия с системой, чтобы подавать команды. Чаще всего для этого используют именно пульты ДУ, идущие в паре с радиоприемником, встраиваемым в блок управления.


Рекомендуемая модель H80/TX22двухканальные пульты и встраиваемый радиоприемник H93/RX22A/I. Благодаря наличию двух кнопок можно записать команду на полное и частичное открывание. Если режим «калитка» не нужен, то на вторую кнопку вполне можно записать управление гаражными воротами или иной автоматикой. При наличии большего числа автоматических систем можно выбрать четырехканальные пульты данного производителя или аналоги.

Вместо пультов или вместе с ними в качестве резервной системы управления можно использовать и другие устройства. Наиболее популярны кнопки, ключи-выключатели и кодовые клавиатуры.


Настоятельно рекомендуется дополнить систему устройствами безопасности. Пара фотоэлементов позволит избежать столкновения людей и автотранспорта со створкой, так как определят появление препятствия на пути движения сразу же, как будет пересечен инфракрасный луч, соединяющий данную пару (приемник и передатчик). Популярной моделью производства Roger являются компактные овальные R90/F1E.


Размещаясь по обе стороны проезда друг напротив друга на опорных столбах или стойках (что позволяет расположить на некотором удалении от ворот), они сканируют проем во время работы автоматики, при необходимости подавая команду остановить движение или даже начать реверс.

Сигнальная лампа своим миганием оповещает о работе движущегося механизма. Яркое оранжевое мигание будет заметно даже в условиях плохой видимости. Размещать лампу следует так, чтобы она была хорошо видна и с улицы, и со двора.


Полезным аксессуаром является также антенна, которая увеличивает радиус действия пультов до 150м. Модель, разработанная итальянским брендом, может крепиться непосредственно к сигнальной лампе. Но можно приобрести антенну и отдельно от проблескового маячка, установив на другую поверхность.

Стоит заметить, что пульты и устройства безопасности не обязательно брать брендовые. Итальянские аксессуары, как правило, достаточно дорогостоящие. Мы можем предложить китайские аналоги, уже проверенные на практике, которые позволят сделать Вашу систему полной, но при этом значительно сэкономить.

Позвоните нам или закажите обратный звонок, чтобы получить полную консультацию относительно возможных оригинальных и эконом-комплектаций. Вам помогут подобрать подходящие модели приводов и необходимые аксессуары.


Задать вопрос специалисту


Выводы и рекомендации

«Roger Technology» производит действительно качественную продукцию, подходящую для наших климатических условий. Использование исключительно металлических компонентов без включения полимеров, собственная производственная база, позволяющая выполнять все операции на высоком уровне, робототизированное производство, полный цикл работ – все это является гарантией получения высококлассной автоматики. Недостатком можно считать лишь довольно высокую цену и некоторую «заумность» блока управления – есть на рынке аналогичные модели проще и дешевле.

Для распашных ворот представлены приводы всех трех типов: линейные, рычажные и подземные. Подходящие модели определяются по комплексу критериев, включая габариты створки, монтажные размеры и частоту открывания. Для отсеивания заведомо неподходящих моделей можете воспользоваться следующей таблицей:



Серия



Модель



Мощность



Интенсивность

Максимальный вес створки

Максимальная длина створки

Расстояние от угла столба до петель

согласно паспорту

рекомендованный

согласно паспорту

рекомендованная

Линейные

H20

H20/370

200 Вт

40%

600 кг

300 кг

3 м

1,5 м

до 12 см

H20/375

215 Вт

40%

800 кг

400 кг

3 м

1,5 м

до 12 см

H20/550

200 Вт

40%

1000 кг

400 кг

5 м

2,5 м

до 20 см

H20/555

215 Вт

40%

1200 кг

400 кг

5 м

2,5 м

до 20 см

R20

R20/300

200 Вт

40%

800 кг

400 кг

2,5 м

1,25 м

до 9 см

R20/302

215 Вт

40%

800 кг

400 кг

3,5 м

1,75 м

до 9 см

R20/500

200 Вт

40%

1000 кг

400 кг

3,5 м

1,75 м

до 19 см

R20/502

215 Вт

40%

1000 кг

400 кг

5 м

2,5 м

до 19 см

G20

G20/330

200 Вт

30%

800 кг

400 кг

3 м

1,5 м

до 9 см

G20/334

96 Вт

80%

800 кг

400 кг

3 м

1,5 м

до 9 см

M20

М20/340

200 Вт

30%

800 кг

400 кг

3 м

1,5 м

до 9 см

М20/344

96 Вт

80%

800 кг

400 кг

3 м

1,5 м

до 9 см

Рычажные

H23

H23/283

160 Вт

50%

300 кг

150 кг

2,8 м

1,4 м

до 30 см

R23

R23/371

200 Вт

50%

800 кг

400 кг

4 м

2 м

до 50 см

R23/372

200 Вт

50%

800 кг

400 кг

4 м

2 м

до 30 см

Скрытые

R21

R21/351,

R21/352

200 Вт

30%

800 кг

400 кг

3,5 м

2 м

-


Линейные дешевле, при этом проще и долговечнее. Именно данный тип используется чаще всего. Самым сложным и дорогим является подземный привод, для наших условий не слишком подходящий. С широкими столбами можно использовать рычажные модели или приобрести линейную автоматику другого бренда, подходящую для подобных условий.

Функциональность всех моделей широкая, позволяет настроить индивидуальный режим работы. Предусмотрены все необходимые функции, помогающие обеспечить щадящий режим работы, продлить срок службы, оптимизировать процессы.

Модельный ряд позволяет подобрать привод практически для любых ворот. Чтобы правильно учесть все возможные основные и дополнительные нагрузки, а также климатические и ветровые «довески», характерные для Вашего региона, можете обратиться к нашему специалисту за бесплатной консультацией.


Осталтсь вопросы? Задайте.
