Roger H23

Код товара:
124

Есть в наличии
Бесплатная доставка

Цена: 0 грн.

Описание

Roger H23. Рычажная автоматика для распашных ворот массой до 300кг и длиной створки до 2,8м.


Наши предложения при покупке оборудования для автоматизации ворот

  • Вся техника, которую мы предлагаем, имеет стоимость, которая рекомендована заводом-изготовителем.
  • Можно на протяжении года пользоваться приводами, которые рекомендовали наши специалисты и вернуть их, если не понравится, как они работают. В свою очередь мы вернем деньги.
  • Вместе с приводами, которые были рекомендованы к покупке, Вы в подарок получите пошаговую инструкцию по их установке, которая была разработана нашими специалистами.
  • В предоплате нет необходимости, Вы можете расплатиться, когда уже получите заказ.
  • Оборудование будет отправлено к Вам транспортной компанией в течение суток.
  • Вся автоматика, которая рекомендована одним из наших специалистов, обслуживается в сервисном центре на протяжении всего периода эксплуатации.

Возможная комплектация автоматики Roger R20

Roger H23 комплектация MAXI
Roger H23/238 (2шт.) Привод 2
R70 Блок управления со встроенным
радиоприемником
1
R80/TX102 Пульт дистанционного управления 2
R90/F1E Фотоэлементы безопасности 2
R92/LR1 Сигнальная лампа 1

Roger H23 комплектация MINI
Roger H23/238 (2шт.) Привод 2
R70 Блок управления со встроенным
радиоприемником
1
R80/TX102 Пульт дистанционного управления 2


План статьи:

  • Технические характеристики привода для распашных ворот Roger H23
  • Показатель интенсивности использования
  • Привод Roger Н23
  • Ограничение использования автоматики Roger Н23
  • Крепление привода Roger Н23 к столбу ворот
  • Плата управления R70 и радиоприемник
  • Пульт дистанционного управления R80/TX102
  • Фотоэлементы безопасности R90/F1E
  • Сигнальная лампа
  • Нагрузки, которые могут влиять на работу привода

Технические характеристики привода для распашных ворот Roger H23

Модель

H23/283

Максимальный вес створки (кг)

300

Максимальная длина створки (м)

2,8

Рекомендуемый вес створки (кг)

150

Рекомендуемая длина створки (м)

1,4

Класс защиты (IP)

44

Электропитание мотора (В/Гц)

~220/50

Номинальная мощность (Вт)

160

Интенсивность использования (%)

50

Термозащита, °C

140

Время открывания на угол 90° (с)

12

Диапазон рабочих температур (°С)

- 25 ÷ +70


Показатель интенсивности использования

Данный показатель является одним из самых важных, по которому выбирается необходимая модель привода, он может быть для бытовых или промышленных нужд.

Воротное оборудование, которое имеет показатель интенсивности до 40% принято считать бытовым, а приводы с большим значением относят к полу- или промышленным.

Автоматику Roger Н23 можно определить как полупромышленную, потому что у нее показатель интенсивности равен 50%.

Оборудование с таким значением может использоваться на небольших парковках или стоянках у дома с несколькими квартирами.

Покупая ту или иную модель автоматики, важно сделать правильный выбор, потому что за приводы, которые будут с запасом мощности можно переплатить более чем в два раза, а приводы, которые в будущем будут работать на пределе, могут выйти из строя от постоянных перегрузок.

Если Вам тяжело определиться, какой привод нужен Вам по интенсивности, можете по данному вопросу обратиться к одному из наших специалистов.

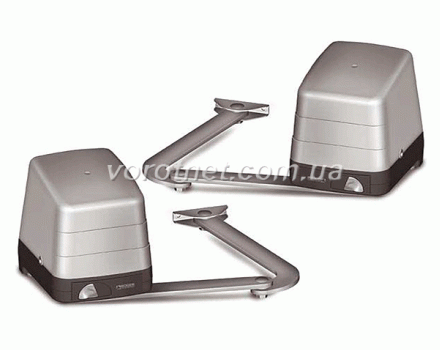

Привод Roger Н23



Привод Roger Н23 по конструкции является рычажным и стоит дороже, чем автоматика линейного типа, зато его без проблем можно устанавливать на большие столбы.

Рычаг, который крепится к створке, состоит из двух частей соединенных шарниром повышенной прочности.

Привод оборудован концевыми выключателями для остановки двигателя, когда ворота достигают крайнего открытого или закрытого положения, поэтому делать механический упор на воротах не принципиально.

У электродвигателя номинальная мощность составляет 160Вт, чего вполне достаточно для перемещения створки массой до 500кг.

Автоматика Roger H23 нереверсивная, поэтому после остановки ворота невозможно сдвинуть вручную, так что покупка замка для запирания ворот не обязательна.

Это происходит, потому что зубчатые передачи мотор-редуктора, когда он находится в покое, остаются между собой в зацеплении.

Чтобы убрать эту блокировку и перемещать ворота вручную, необходимо воспользоваться специальным механизмом при помощи ключа.


Ограничение использования автоматики Roger Н23

В техпаспорте Roger H23 указаны допустимые длина и масса створки для его нормальной работы, но следует учитывать, что эти данные максимальны и к тому же обратно пропорциональны, поэтому их нельзя применять одновременно.

Еще следует знать, что производитель указывает параметры ворот без учета возможных дополнительных нагрузок.

На графике показано соотношение длины и массы створки для привода Roger Н23:


Крепление привода Roger Н23 к столбу ворот

Для нормального открывания и закрывания створки, привод необходимо крепить согласно нижеприведенных схемы и таблицы установочных размеров.


Таблица установочных размеров привода Roger Н23


Если столбы Ваших ворот не слишком большие, можно рассмотреть возможность установки линейных приводов со специальными кронштейнами, которые стоят дешевле.

Плата управления R70 и радиоприемник

Плата и радиоприемник находятся в специальном навесном пластиковом шкафу, который можно крепить к столбу ворот или забору.

Обычно шкаф устанавливают на высоте не менее 50см от земли, чтобы зимой его не засыпал снег.

У платы съемные клеммы для облегчения л подключения необходимого оборудования управления и безопасности,.

Красные светодиоды на плате предназначены для визуального контроля исправности нормально-замкнутых и нормально-разомкнутых выходов.

Основные функции, за которые отвечает электронная плата управления:

  • Открывание и закрывание ворот.
  • Регулировка времени открытия и закрытия.
  • Замедление ворот перед тем, как они достигают крайнего открытого или закрытого положения для исключения резких рывков и ударов.
  • Полуавтоматический режим (Открыть-Стоп-Закрыть-Стоп).
  • Автоматический режим - ворота по истечению заданного времени закроются самостоятельно.
  • Режим коллективного использования - если один пользователь дал команду «открытие» ворот, а другой «закрытие», последняя команда будет проигнорирована.
  • Режим присутствия оператора - управление приводам осуществляется путем нажатия и удерживания одной из кнопок (открыть/закрыть) стационарного кнопочного выключателя. При этом от других устройств, блок управления не будет получать команды на перемещение ворот.

Радиоприемник получает сигналы от пульта частотой 433МГц и передает их блоку управления.

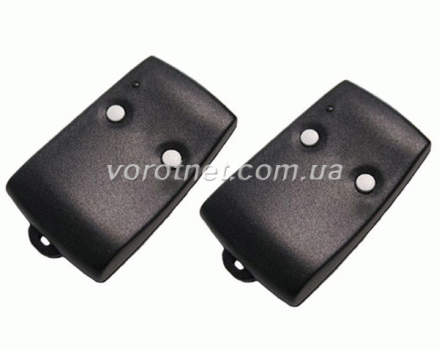

Пульт дистанционного управления R80/TX102

Подает сигналы радиоприемнику частотой 433МГц, дальность которых может достигать 150м при условии прямой видимости.

R80/TX102 обладает статическим сигналом, который можно скопировать другим пультам.

Данный пульт двухканальный, поэтому с его помощью можно управлять двумя автоматическими системами, например, шлагбаумом на общественной парковке и домашними воротами.

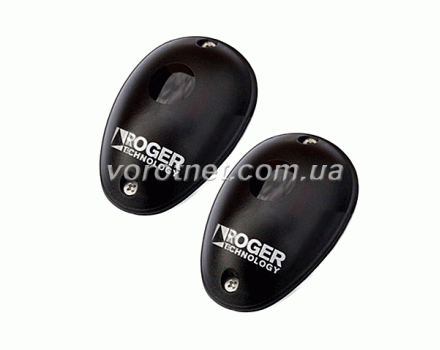

Фотоэлементы безопасности R90/F1E

В воротной системе, это единственные датчики, которые выявляют препятствие до того как его ударят ворота.

Фотоэлементы размещают друг напротив друга, чтобы между ними образовывался инфракрасный луч, который в случае обрыва препятствием послужит сигналом блоку управлении, для начала реверсного движения ворот.

Это оборудование безопасности крепят к столбам или размещают на стойках на некотором расстоянии от створок на высоте 50-100см.

Установка на стойках обеспечит более раннее выявление препятствия.

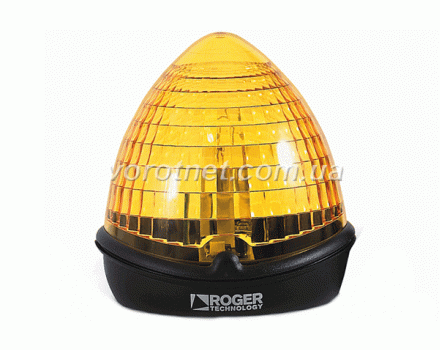

Сигнальная лампа

Миганием сопровождает перемещение створок до полной их остановки.

Лампу необходимо размещать так, чтобы ее было видно со всех сторон.


Нагрузки, которые могут влиять на работу привода

Как я выше писал, большинство производителей указывают максимальные параметры ворот без таких возможных нагрузок:

  • Снег и обледенение.
  • Ветровое давление.
  • Тугой ход ворот.

Снег и обледенение. Наличие на полотне створки разнообразных декоративных элементов (планок или ниш) может привести к тому, что на ней будет налипать снег или образовываться лед, тем самым увеличивая массу ворот.

При минусовых температурах могут примерзнуть навесы (петли), которые держат створку, в результате приводу придется работать с повышенным усилием, чтобы сдвинуть ворота с места.

Ветровое давление. Если створка глухая, она может работать как парус, передавая ветровую нагрузку на привод.

В нашей климатической зоне створка имеющая размер 1,5х2,0м может стать тяжелее более чем на сто килограмм.

Тугой ход ворот. Эта нагрузка может возникнуть, если плохо смазаны петли или створка перемещается с перекосами.

Появившаяся повышенная сила трения заставит привод работать с постоянно увеличенной мощностью.

Вот и все, о чем я хотел рассказать в данной статье и если у Вас есть вопросы по автоматике Roger H23, Вы можете связаться с нашим специалистом для бесплатной консультации.
