Roger М20. Линейка приводов для распашных ворот массой до 800кг и длиной створки до 3,0м.



Roger M20/340 (приводы 230В) комплектация MAXI
Roger M20/340 (2шт.) Привод 2
R70 Блок управления со встроенным
радиоприемником
1
R80/TX102 Пульт дистанционного управления 2
R90/F1E Фотоэлементы безопасности 2
R92/LR1 Сигнальная лампа 1

Roger M20/340 (приводы 24В) комплектация MAXI
Roger M20/340 (2шт.) Привод 2
R70 Блок управления со встроенным
радиоприемником
1
R80/TX102 Пульт дистанционного управления 2
R90/F1E Фотоэлементы безопасности 2
R92/LR1 Сигнальная лампа 1

Roger M20/340 (приводы 230В) комплектация MINI
Roger M20/340 (2шт.)Привод2
R70Блок управления со встроенным
радиоприемником
1
R80/TX102Пульт дистанционного управления2


Roger M20/340 (приводы 24В) комплектация MINI
Roger M20/340 (2шт.) Привод 2
R70 Блок управления со встроенным
радиоприемником
1
R80/TX102 Пульт дистанционного управления 2


Что мы предлагаем при покупке воротного оборудования

  • Все автоматические системы имеют цену, которая рекомендована производителями.
  • Покупая приводы, которые рекомендуют наши специалисты, есть возможность их вернуть в течение года, если не устроит, как они работают. Мы гарантированно вернем деньги.
  • Вместе с рекомендованной автоматикой Вы в подарок получите специальную инструкцию по ее установке, которую разработали наши инженеры.
  • Мы не требуем предоплату – расплатитесь, когда получите оборудование.
  • Заказ к Вам будет отправлен в течение суток.
  • Вся автоматика, которая была рекомендована нашим специалистом, обслуживается в нашем сервисном центре.

Содержание статьи:

  • Технические характеристики приводов для распашных ворот Roger M20
  • Основные различия между моделями Roger M20
  • Привод Roger M20
  • Ограничение использования автоматики Roger M20
  • Крепление автоматики Roger M20 к столбу ворот
  • Блок управления R70 и радиоприемник
  • Пульт дистанционного управления R80/TX102
  • Фотоэлементы безопасности R90/F1E
  • Сигнальная лампа
  • Нагрузки, которые могут влиять на работу привода

Технические характеристики приводов для распашных ворот Roger M20

Модель

M20/340

M20/344

Максимальный вес створки (кг)

800

Максимальная длина створки (м)

3,0

Рекомендуемый вес створки (кг)

400

Рекомендуемая длина створки (м)

1,5

Класс защиты (IP)

43

Электропитание мотора (В/Гц)

~230/50

24

Номинальная мощность (Вт)

200

96

Ток, А

1,1

4

Интенсивность использования (%)

30

80

Линейное тяговое усилие (Н)

400 ÷ 3000

400 ÷ 3200

Ход тяговой втулки (мм)

340

Скорость тяговой втулки (см/с)

1.66

Время открывания на угол 90° (с)

19

Масса привода (кг)

7,3

Диапазон рабочих температур (°С)

- 25 ÷ + 70


Основные различия между моделями Roger M20

Различиями между моделями серии Roger М20 заключается в питании моторов, которое может быть 230В переменного тока или 24В постоянного тока. В первом случае потребляемый ток равен 1,1А, а во втором – 4,0А.

Приводы, у которых двигатели работают от напряжения 24В можно оборудовать системой бесперебойного питания, на случай отключения электроэнергии от основного источника.

Как правило, система бесперебойного питания состоит из двух аккумуляторов по 12В каждый.

Также приводы Roger М20 имеют разные показатели интенсивности использования. Roger M20/340 обладает показателем в 30%, а Roger M20/344 – 80%.

Считается, что автоматика, которая имеет показатель интенсивности до 40%, бытовая, а та у которой он выше относится к полу- или промышленной.

Roger M20/340 можно использовать только на воротах частного дома или дачи, а Roger M20/344 на воротах общественных парковок, многоквартирных домов и так далее.

Когда оборудование подбирается по показателю интенсивности важно не ошибиться, потому что покупка с запасом возможностей может стоить дороже в два раза, а он не будет использован.

Работа на пределе, может привести к тому, что через некоторое время автоматика выйдет из строя от постоянных перегрузок.

Не каждому из наших покупателей удается самостоятельно определиться на какой модели по показателю интенсивности остановить свой выбор, поэтому для исключения ошибки рекомендую обратиться к нашему специалисту по данному вопросу для бесплатной консультации.

Далее речь пойдет о приводах Roger M20 обобщенно, потому что конструктивно они между собой ничем не отличаются.

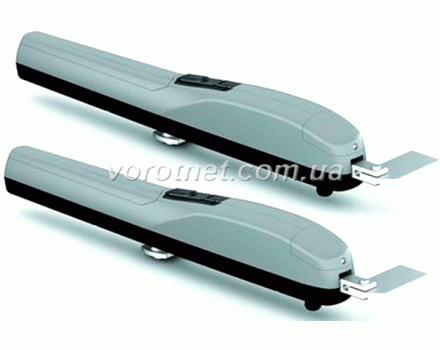

Привод Roger M20



Привод является линейным и такая конструкция наиболее популярна из-за долговечной работы всех механизмов, а также самой низкой стоимости по сравнению с другими типами автоматики.

У линейной техники червяк вала электродвигателя через редуктор передает крутящий момент ходовому винту.

На ходовом винте расположена тяговая втулка, которая двигаясь по его резьбе, двигает створку.

Привод нереверсивный, это означает, что после его остановки ворота невозможно сдвинуть вручную, потому что все зубчатые передачи мотор-редуктора находятся между собой в зацеплении.

При необходимости убрать эту фиксацию можно воспользоваться механизмом разблокировки привода при помощи ключа.


Ограничение использования автоматики Roger M20

В паспорте автоматики указаны максимально допустимые параметры створки для нормальной работы привода, но следует учитывать, что они даны без дополнительных нагрузок.

Кроме того длина и масса ворот значения обратно пропорциональные и не могут быть применены одновременно, то есть, чем больше длина створки, тем меньше должен быть ее вес и наоборот.

На графике показано соотношение длины и массы створки для Roger M20:


Крепление автоматики Roger M20 к столбу ворот

Автоматику Roger M20 можно установить так, чтобы ворота открывались вовнутрь или наружу:


Таблица установочных размеров привода Roger M20


Открывание вовнутрь. В данном случае принципиально выдержать все установочные размеры привода, которые даны в таблице. В противном случае ворота могут не закрываться из-за того, что привод будет упираться в угол столба.

Если столбы большие и размеры не удается выдержать, можно рассмотреть приводы, у которых есть специальный кронштейн для установки на широкие столбы.

Открывание наружу. Следует учитывать, что приводы займут часть проезда как минимум 30см, поэтому проектируя ворота нужно проезд делать немного шире.

Если столбы уже готовы, автоматику можно установить как можно выше, чтобы сохранить ширину створа ворот.

Блок управления R70 и радиоприемник

Это электронная плата, которая расположена в специальном пластиковом коробе. Он обычно крепится на высоте не менее 50см от уровня земли, чтобы его зимой не засыпало снегом.

Для удобства подключения оборудования и безопасности, у платы съемные клеммы.

Плата имеет светодиоды красного цвета для визуального наблюдения за исправностью нормально-разомкнутых и нормально-замкнутых выходов.

Основные функции, за которые отвечает плата управления:

  • Открывание и закрывание ворот.
  • Регулировка времени открытия и закрытия.
  • Замедление створки, когда она доходит до максимально открытого или закрытого положения.
  • Полуавтоматический режим (Открыть-Стоп-Закрыть-Стоп).
  • Автоматический режим. Ворота самостоятельно закроются, когда пройдет заданное время ожидания.
  • Режим коллективного использования. Когда один пользователь подает команду на закрытие ворот, а второй на открытие, команда «закрытие» будет проигнорирована, и ворота продолжат открываться.
  • Режим калитки. Можно зафиксировать створки в любом месте проема, оставив только необходимый проход.
  • Режим присутствия оператора. Управление происходит нажатием и удерживанием кнопки открытия или закрытия ворот на кнопочном выключателе, при этом команды с других устройств управления не будут приниматься.

Радиоприемник получает сигналы от пульта частотой 433МГц и передает их плате управления.

Данный элемент, как и плата, размещается в пластиковом коробе.

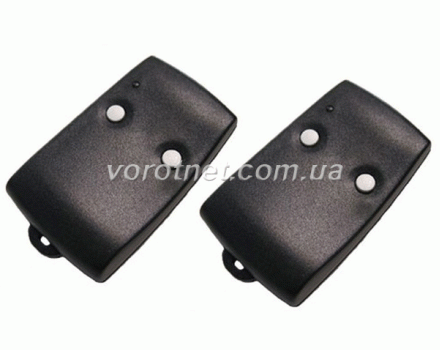

Пульт дистанционного управления R80/TX102

Данный элемент управления передает сигналы частотой 433МГц, дальность которых может достигать 150м при условии прямой видимости.

От пульта поступает статический сигнал, поэтому его легко можно скопировать на другие пульты.

Пульт является двухканальным, поэтому с помощью него можно управлять двумя воротными системами, например, домашних ворот и дачи.


Фотоэлементы безопасности R90/F1E

Эти датчики предназначены для выявления препятствия до того как в него упрутся ворота и являются единственным оборудованием системы автоматизации, которое способно выполнять данную функцию.

Фотоэлементы необходимо располагать друг напротив друга, чтобы при включении автоматики между ними образовывался луч, который в случае обрыва препятствием послужит сигналом для остановки ворот и началом их реверсного движения.

Датчики можно прикрепить к столбам на высоте 50-100см или разместить на специальных стойках на некотором расстоянии от ворот, в этом случае препятствие будет выявлено ранее.

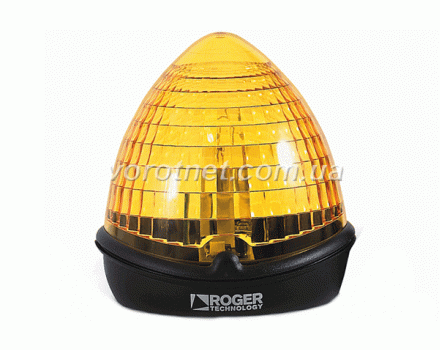

Сигнальная лампа

Начинает свою работу, как только подан сигнал на включение автоматики и работает до полной остановки ворот.

Данный элемент безопасности обычно крепят таким образом, чтобы его было видно со всех сторон.


Нагрузки, которые могут влиять на работу привода

Я раньше писал, что большинство производителей, когда они указывают параметры ворот для автоматики, не учитывают следующие нагрузки:

  • Снег и обледенение
  • Ветровое давление
  • Тугой ход ворот

Снег и обледенение. Если на полотне створки есть разнообразные рельефные элементы, они могут стать местом для скопления снега или образования льда, которые сделают створку тяжелее.

При отрицательных температурах могут примерзнуть петли, которые удерживают створку и от привода потребуются дополнительные усилия, чтобы сдвинуть створку с места.

Ветровое давление. Эта нагрузка значительно влияет на привод, если ворота глухие, которые будут работать как парус.

В нашей климатической зоне, створка размером 1,5х2м может стать тяжелее от ветрового давления более чем на 100кг.

Тугой ход ворот может возникнуть, если не смазаны петли или створка имеет перекосы, которые приводят к повышенной силе трения.

В этом случае приводу придется постоянно работать с повышенной нагрузкой. Чтобы это исключить, необходимо регулярно проверять легкость перемещения ворот.

Вот и все, что я хотел рассказать и если у Вас остались вопросы, можете их задать нашему специалисту, который вас бесплатно проконсультирует.
