Roger G20

Код товара:
122

Есть в наличии
Бесплатная доставка

Цена: 0 грн.

Описание

Roger G20. Приводы для распашных ворот массой до 800кг и длиной створки до 3,0м.


Наши предложения при покупке автоматики и аксессуаров

  •  Вся автоматика и аксессуары, которые мы предлагаем, имеет стоимость, которая рекомендована производителем, то есть без каких-либо накруток.
  • Приводы, которые рекомендует наш специалист, можно тестировать в течение года и вернуть нам обратно, если не понравится, как они работают, со своей стороны мы вернем деньги.
  • Вместе с рекомендованной автоматикой мы подарим пошаговую инструкцию по ее самостоятельной установке, которую разработали наши инженеры.
  • Делать предоплату не обязательно, можно расплатиться, когда получите оборудование.
  • Заявленное оборудование будет к Вам отправлено в течение суток наиболее удобной транспортной компанией.
  • Приводы, которые были рекомендованы к покупке, обслуживаются на базе нашего сервисного центра на протяжении всего периода эксплуатации.


Roger G20/330 (приводы 230В) комплектация MAXI
Roger G20/330 (2шт.) Привод 2
R70 Блок управления со встроенным
радиоприемником
1
R80/TX102 Пульт дистанционного управления 2
R90/F1E Фотоэлементы безопасности 2
R92/LR1 Сигнальная лампа 1

Roger G20/334 (приводы 24В) комплектация MAXI
Roger G20/334 (2шт.) Привод 2
R70 Блок управления со встроенным
радиоприемником
1
R80/TX102 Пульт дистанционного управления 2
R90/F1E Фотоэлементы безопасности 2
R92/LR1 Сигнальная лампа 1


Roger G20/330 (приводы 230В) комплектация MAXI
Roger G20/330 (2шт.) Привод 2
R70 Блок управления со встроенным
радиоприемником
1
R80/TX102 Пульт дистанционного управления 2
R90/F1E Фотоэлементы безопасности 2
R92/LR1 Сигнальная лампа 1

Roger G20/334 (приводы 24В) комплектация MINI
Roger G20/334 (2шт.) Привод 2
R70 Блок управления со встроенным
радиоприемником
1
R80/TX102 Пульт дистанционного управления 2

Содержание статьи:

  • Технические характеристики приводов для распашных ворот Roger G20
  • Разница между приводами серии G20
  • Привод Roger G20
  • Ограничение использования привода Roger G20
  • Крепление автоматики Roger G20 к опоре
  • Радиоприемник и электронная плата управления R70
  • Пульт дистанционного управления R80/TX102
  • Фотоэлементы безопасности R90/F1E
  • Сигнальная лампа
  • Нагрузки, которые могут усложнять работу привода

Технические характеристики приводов для распашных ворот Roger G20

Модель

G20/330

G20/334

Максимальный вес створки (кг)

800

Максимальная длина створки (м)

3,0

Рекомендуемый вес створки (кг)

400

Рекомендуемая длина створки (м)

1,5

Класс защиты (IP)

43

Электропитание мотора (В/Гц)

~230/50

24

Номинальная мощность (Вт)

200

96

Ток, А

1,1

4

Интенсивность использования (%)

30

80

Термозащита, °C

140

-

Линейное тяговое усилие (Н)

400 ÷ 3000

400 ÷ 3200

Ход тяговой втулки (мм)

310/340

Скорость тяговой втулки (см/с)

1.66

Время открывания на угол 90° (с)

19

Масса привода (кг)

7,3

Диапазон рабочих температур (°С)

- 25 ÷ + 70


Разница между приводами серии G20

Основной разницей между приводами Roger G20 является напряжение электропитания, которое у G20/330 составляет 230В переменного тока, а у G20/334 – 24В постоянного. У первой модели потребляемы ток равен 1,1А, а второй 4,0А.

Также у этих двух автоматик разная номинальная мощность:

  • Модель G20/330 – 200Вт.
  • Модель G20/334 – 96Вт.

Приводы, двигатели которых работают от напряжения 24В, можно оборудовать системой бесперебойного питания на случай аварийного отключения электроэнергии от основного источника.

Обычно для бесперебойного питания используются два аккумулятора по 12В каждый.

Также модели серии Roger 20 имеют разные показатели интенсивности, которые указывают на назначение оборудования.

Автоматика по назначению считается бытовой, если у нее показатель интенсивности не превышает 40%, а если он выше, оборудование может быть полу- или промышленным.

Приводы Roger G20/330 являются бытовыми, потому что у них показатель интенсивности равен 30%, их можно эксплуатировать только на воротах частного дома или дачи.

Автоматику Roger G20/334 можно эксплуатировать на воротах парковок, через которые проходит повышенный поток транспорта, потому что она обладает показателем интенсивности 80%.

Выбирая воротное оборудование по показателю интенсивности необходимо учитывать, что покупка автоматики с большим запасом возможностей, может привести к тому, что переплата за нее может составить более чем в два раза.

Покупка приводов, которые будут работать на пределе возможностей, может привести к тому, что работая с постоянными перегрузками, оборудование через некоторое время может выйти из строя.

Многие люди затрудняются выбрать приводы с необходимым показателем интенсивности, поэтому если у Вас есть сомнения, какое нужно именно Вам оборудование, обратитесь за бесплатной консультацией к одному из наших специалистов.

Это были основные различия между приводами серии Roger G20, далее я буду рассказывать обобщенно, потому что конструктивно они ни в чем не отличаются.

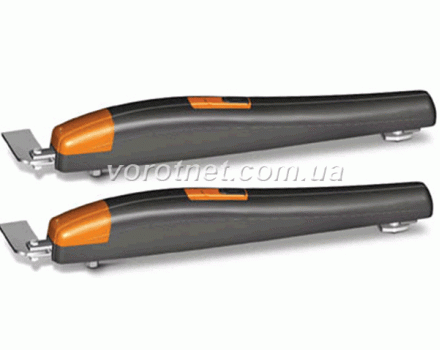

Привод Roger G20



Привод является линейным, и такая конструкция получила наибольшее распространение за долговечную работу, а также наиболее низкую стоимость по сравнению с рычажными моделями или автоматикой скрытой установки.

Вал электродвигателя имеет червяк, который через редуктор передает крутящий момент ходовому винту.

По резьбе ходового винта линейно перемещается тяговая втулка, которая приводит в движение створку.

Привод нереверсивный, поэтому, когда он находится в покое створку ворот невозможно двигать вручную. Это происходит, потому что зубчатые передачи мотор-редуктора находятся между собой в зацеплении.

Чтобы блокировку убрать и двигать ворота руками, нужно воспользоваться специальным механизмом при помощи ключа.


Ограничение использования привода Roger G20

Основная масса производителей указывают допустимые параметры ворот, при которых автоматика способна работать, но следует знать, что длина и масса створки в техпаспорте оборудования являются максимальными и обратно пропорциональными, поэтому их нельзя использовать одновременно, то есть чем створка длиннее, тем меньше должен быть ее вес или наоборот.

Кроме того максимальные параметры ворот даны без возможных дополнительных нагрузок.

Ниже на графике показано соотношение длины и массы створки для приводов серии Roger G20.


Крепление автоматики Roger G20 к опоре

В зависимости от желания приводы Roger G20 можно установить таким образом, чтобы ворота открывались вовнутрь или наружу:


Таблица установочных размеров привода Roger G20


Открывание вовнутрь. При установке механизма для открывания вовнутрь, принципиально важно выдерживать все установочные размеры, которые даны в таблице выше, иначе можно столкнуться с проблемой, что привод не сможет закрыть ворота, потому что будет упираться в столб.

Если приводы Roger G20 теоретически не удастся установить, потому что столбы больше, можно рассмотреть вариант покупки линейных моделей, которые имеют увеличенные монтажные кронштейны.

Открывание наружу. При проектировании ворот нужно учесть, что автоматика сузит проезд как минимум на 30см. Если столбы уже готовы, можно приводы разместить как можно выше, для нормального проезда автотранспорта.

Радиоприемник и электронная плата управления R70

Радиоприемник и плата размещаются в специальном пластиковом шкафу, который обычно крепится к столбу ворот или забору на высоте не менее 50см, чтобы в зимний период его не засыпало снегом.

Радиоприемник нужен, чтобы принимать сигналы от пульта частотой 433МГц.

Для удобного и быстрого подключения элементов безопасности и управления, у электронной платы съемные клеммы.

Чтобы можно было визуально наблюдать за исправностью нормально-замкнутых и нормально-разомкнутых выходов плата имеет красные светодиоды.

Электронная плата управления отвечает за такие возможности автоматики:

  • Открывание и закрывание ворот.
  • Регулировка времени открытия и закрытия створок.
  • Замедление для исключения резких рывков и ударов, когда ворота приближаются к крайнему открытому или закрытому положению.
  • Полуавтоматический режим (Открыть-Стоп-Закрыть-Стоп).
  • Автоматический режим - створки закроются автоматически, когда пройдет заданное время ожидания.
  • Режим коллективного использования - когда один пользователь подал команду «закрытие», а другой «открытие», ворота продолжат открываться.
  • Режим калитки - есть возможность остановить створки в любом месте проезда, оставив только необходимый проход.
  • Режим присутствия оператора - ворота управляются нажатием и удерживанием одной из кнопок (открытие/закрытие) на стационарном выключателе, при этом команды от других устройств управления, автоматикой не воспринимаются.


Пульт дистанционного управления R80/TX102

Данное устройство передает сигналы радиоприемнику частотой 433МГц, которые являются статическими, то есть их можно без проблем скопировать другим пультам.

Сигнал может достигать дальности 150м при условии прямой видимости.

Пульт является двухканальным, поэтому при помощи него можно управлять двумя автоматическими системами, например домашними воротами и шлагбаумом на работе.

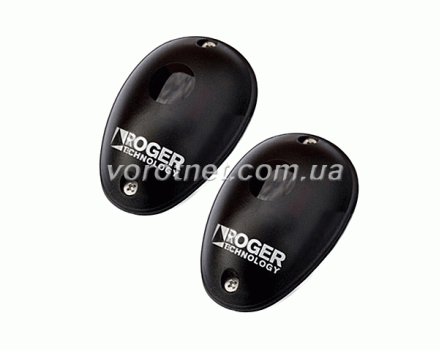

Фотоэлементы безопасности R90/F1E

Данное оборудование представлено приемником и передатчиком, между которыми при включении автоматики образуется инфракрасный луч.

Если он будет оборван препятствием, это послужит сигналом начать реверсное движение ворот.

Фотоэлементы размещаются на столбах ворот или на специальных стойках на высоте 50-100см от земли.

При установке на стойках, препятствие будет выявлено раньше.

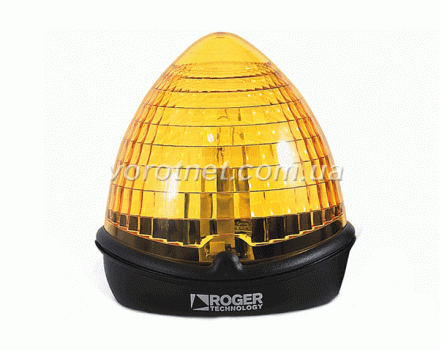

Сигнальная лампа

Работает на протяжении всего времени перемещения ворот до полной их остановки.

Лампу нужно устанавливать выше створок, чтобы ее было видно со всех сторон.


Нагрузки, которые могут усложнять работу привода

Выше я писал, что основная масса производителей указывают максимальные параметры ворот без учета следующих нагрузок.

  • Снег и обледенение
  • Ветровое давление
  • Тугой ход ворот

Снег и обледенение. Наличие на полотне створки разнообразных декоративных элементов, например планок или ниш, может поспособствовать налипанию снега на воротах или образованию льда, которые сделают створку тяжелее.

В морозную погоду, могут примерзнуть петли и чтобы автоматике сдвинуть ворота, понадобиться дополнительный запас мощности.

Ветровое давление. Эта нагрузка ощутимо передается приводу, если ворота глухие – они будут работать как парус.

В климатических условиях Украины створка размером 1,5х2м в ветреную погоду может стать тяжелее более чем на 100кг.

Тугой ход ворот может возникнуть при несмазанных петлях или перекосах створки. Все это приведет к повышенной силе трения между воротными элементами и приводу придется постоянно работать с повышенными нагрузками.

На этом статья подошла к концу и если у Вас остались вопросы, обратитесь к нашему специалисту для бесплатной консультации.
