Roger R23

Код товара:
125

Есть в наличии
Бесплатная доставка

Цена: 0 грн.

Описание

Рычажные приводы серии Roger R23 для распашных ворот с широкими опорными столбами и створками весом до 800 кг и 4 м шириной


Электромеханический привод рычажного типа Roger R23 предназначен для распашных ворот со створками длиной до 4 м и весом до 800 кг весом (теоретический максимум).

Данная модель подходит для ворот с широкими опорными столбами и может поставляться со стандартными рычагами или длинными шарнирными рычагами при необходимости.

Кроме двух электроприводов в комплект обязательно входит блок управления и хотя бы одно устройство управления (по умолчанию – пара пультов ДУ), остальные элементы являются аксессуарами разной степени важности – о них чуть позже. Окончательная комплектация определяется Вами исходя из конкретных условий работы оборудования. Поэтому ниже укажем лишь рекомендованные комплектации.

Комплект Roger R23 MAXI

R23/371

R23/372

R23

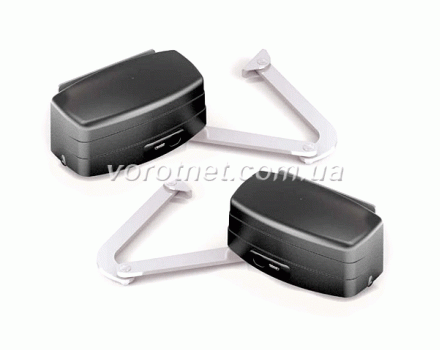

Электропривод R23 330/550 с монтажным набором, встроенными концевыми выключателями открывания и закрывания

1 шт

1 шт

LT302

Шарнирные рычаги стандартные, пара

-

1 шт

LT303

Длинные шарнирные рычаги, пара

1 шт

-

H70/200AC/BOX

Блок управления (плата с корпусом) и радиоприемник E80/TX52R/2

1 шт

1 шт

H80/TX22

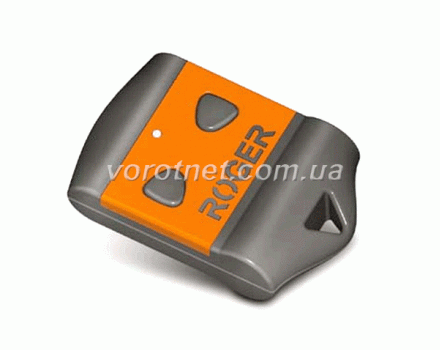

Пульт дистанционного управления двухканальный

2 шт

2 шт

R92/LR1

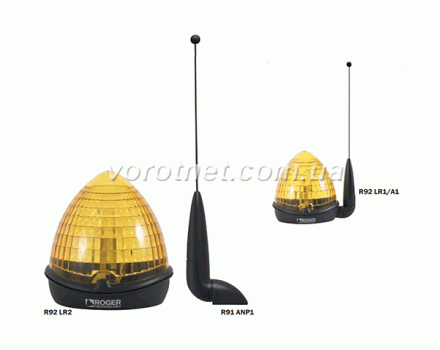

Сигнальная лампа с платой модуляции световых вспышек

1 шт

1 шт

R90/F1E

Фотоэлементы безопасности

Пара

Пара

Цена комплекта


Комплект Roger R23 MINI

R23/371

R23/372

R23

Электропривод R23 330/550 с монтажным набором, встроенными концевыми выключателями открывания и закрывания

1 шт

1 шт

LT302

Шарнирные рычаги стандартные, пара

-

1 шт

LT303

Длинные шарнирные рычаги, пара

1 шт

-

H70/200AC/BOX

Блок управления (плата с корпусом) и радиоприемник E80/TX52R/2

1 шт

1 шт

H80/TX22

Пульт дистанционного управления двухканальный

2 шт

2 шт

Цена комплекта


Дополнительные аксессуары

H80/TX22

Пульт дистанционного управления двухканальный

R92/LR1

Сигнальная лампа с платой модуляции световых вспышек

R90/F1E

Фотоэлементы безопасности

R85/60ES

Ключ-выключатель

R91/AN1/LR1

Антенна с адаптером для крепления к лампе


Вы можете ознакомиться с полным обзором модели или обратиться к интересующим разделам:

  • Технические параметры автоматики Roger R23
  • Реальные пределы применения модели
  • Строение рычажного привода Roger R23
  • Функциональные возможности автоматики и особенности настройки
  • Выбираем оптимальную комплектацию
  • Выводы и рекомендации

Но можно получить информацию еще быстрее – просто позвоните или закажите обратный звонок для бесплатной консультации эксперта. У него можно узнать основные данные по модели Roger R23, уточнить соответствие автоматики Вашим воротам, получить информацию о подходящих аналогах.

Если Ваш выбор остановится на рекомендуемом нашим специалистом приводе, можете получить еще ряд преимуществ:

  • «год тест-драйва» – полный возврат средств на протяжении 12 месяцев, если работа подобранной нами автоматики не понравится;
  • обслуживание в сервисном центре нашей компании (гарантийное, послегарантийное) без обращений к производителю и в представительства, заказ запчастей с нашего склада;
  • помощь в самостоятельной установке (т.е. экономия порядка 50 евро на услугах монтажной компании): Вы получите пошаговое руководство, предпродажную подготовку оборудования и возможность созвониться с нашими мастерами во время проведения работ.

С любой приобретенной у нас автоматикой Вы получаете:

  • выгодную цену (поставки от производителя без наценок);
  • оплату при получении;
  • быструю доставку до выбранного Вами отделения грузоперевозчика;
  • текущие акционные предложения, скидки и бонусы.

Наши специалисты ждут Вашего звонка.

Технические параметры автоматики Roger R23

Технические параметры позволяют оценить возможности модели, но некоторые данные не стоит воспринимать как призыв к действию. Скажем, как при выборе автомобиля скорость разгона до 100км/ч и максимальное значение на спидометре – «говорящие» цифры, но не применяемые в жизни. Именно поэтому в таблицу добавлены рекомендуемые максимальные вес и длина. Подробнее остановимся на пределах применения в следующем разделе.

Параметры

R23/371,

R23/372

Максимальный паспортный вес створки

800 кг

Рекомендуемый максимальный вес створки (с дополнительными нагрузками)

400 кг

Максимально допустимая ширина створки

4 м

Рекомендуемая максимальная ширина створки

2 м

Питание привода

~220 В (50 Гц)

Питание двигателя

~220 В (50 Гц)

Номинальная мощность

200 Вт

Потребляемый ток

1,1 А

Крутящий момент

400 Нм

Интенсивность использования

50%

Класс защиты

IP54

Рабочая температура

от -25°С до +70°С

Время открывания на угол 90°

14 с

Термозащита

140°С

Вес привода

15,5 кг


Модели серии отличаются применяемыми рычагами (стандартные или длинные), что сказывается на монтажных размерах.

Проверим, действительно ли указана номинальная мощность, поскольку иногда производители указывают максимальное значение, иногда просто теоретически достижимое, но не реальное на практике. Для этого умножим напряжение питания на потребляемый ток:

220 В * 1,1 А = 242 Вт.

Как видим, указанные 200 Вт – действительно номинальное значение, а при работе оборудования оно будет возрастать.

Реальные пределы применения модели

Среди технических параметров есть несколько ограничений, которые показывают пределы применения. Но следует правильно понимать указанные в таблице значения, а также учитывать условия работы автоматики в нашей стране.

Интенсивность работы

Рассмотрим, о чем говорит показатель интенсивности (допустимой частоты работы): в данном случае это 50%, т.е. в течение цикла на работу двигателя и его остывание должно отводиться равное количество времени.

Интенсивность показывает назначение оборудования:

  • до 40% - бытовая автоматика с минимальной нагрузкой, применяемая для частного сектора и дач, где ворота открываются несколько раз в день;
  • более 70% - промышленная автоматика, которая способна пропускать значительные потоки транспорта и работать почти без перерывов;
  • между ними находятся модели полупромышленного назначения.

Модель Roger R23 с ее интенсивностью 50% относится к полупромышленной автоматике, т.е. может работать чаще, чем обычные бытовые модели, но все же нуждается в контроле времени работы. Подойдет для домов на несколько квартир или стоянки офиса с небольшим количеством автомобилей.

Следует учесть, что чем выше интенсивность, тем дороже модель. Желание взять с запасом может привести к переплате вдвое за ненужные возможности. При этом ошибка в обратную сторону приведет к постоянным перегрузкам, а значит, ускоренному износу и риску поломок. Оценивайте задачи техники реально с небольшим запасом на форс-мажоры.

Габариты ворот

Нагрузки нельзя рассматривать отдельно друг от друга: вес и длина взаимосвязаны, причем обратно пропорциональны - чем больше одна величина, тем меньшей должна быть другая. И это указано производителем в инструкции по монтажу и эксплуатации. К тому же приведенные в таблице технических характеристик максимальные параметры – это порог возможностей, пересекать который недопустимо, даже работать на пределе вредно.


На сайте бренда данные несколько скромнее, уже содержат рекомендуемую производителем поправку на реальные условия работы, но и там вряд ли учтены особенности нашего климата. Итальянские зимы не «догрузят» так ворота, как наши, а ветер для характерных для этой страны небольших решетчатых створок помехой не является.

Климатические, ветровые и другие дополнительные нагрузки

График пределов применения учитывает максимальный вес створки, но к «чистому» весу полотна это не имеет отношения:

  • добавьте массу льда и снега, которые налипнут на Ваши ворота зимой;
  • увеличьте на характерную для Вашего региона ветровую нагрузку;
  • оставьте запас на временные осложнения вроде необходимости сорвать примерзшую створку или двигаться над слоем снега, который подтормаживает ход.

Решетчатые створки почти не подвержены ветровой нагрузке, а для глухого полотна нагрузка увеличивается на 40-60 кг/м2 в зависимости от региона Украины (створка 2х2 м станет «тяжелее» на 160-240 кг).


Гладкое полотно или решетки могут покрыться льдом со всех сторон, а на воротах с декоративными элементами для прилипания снега и намерзания льда появляются дополнительные ниши и выступы.

Именно поэтому нельзя однозначно указать подходящие вес и ширину створки: при одинаковой ширине ворот привод может легко потянуть тяжелую решетчатую, но не справиться с более легкой, но высокой и наглухо зашитой, которая «парусом» будет ловить ветер. Чтобы примерно оценить, насколько модель подойдет для ворот, в таблицу с техническими характеристиками внесли «рекомендуемые» максимальные вес и длину – вдвое меньше паспортных. Если ворота очень «сложные», иногда и на три разделить следует.

Лучше всего, конечно, просчитать возможные нагрузки для своих ворот, хотя это не просто. Можно связаться с нашими специалистами, которые сделают подобные расчеты за Вас и подберут оптимальный вариант автоматизации.

Соответствие монтажным размерам

Модель Roger R23 относится к приводам рычажного типа. Створка движется при помощи рычага с шарниром. Две стандартных или удлиненных металлических части рычага соединяются усиленным шарниром, позволяя сгибаться подобно руке в локте. Благодаря этому такую автоматику можно устанавливать на ворота с широкими опорными столбами, на которые подойдет не каждая линейная модель.

Но все же ограничения некоторые есть.


Монтажные размеры модели Roger R23 со стандартными рычагами


Монтажные размеры модели Roger R23 с длинными рычагами

Как видим, данные приводы можно устанавливать на ворота, расстояние от края столба до петель у которых составляет до 30см со стандартными и до50 см с длинными рычагами. Измерьте данное расстояние до угла столба, оцените необходимый угол открывания, чтобы определить, какие рычаги Вам потребуются. Для эффективной работы рекомендуется использовать следующие параметры выбора рычага:


Для характерных в нашей страны ворот, с массивными каменными опорами, данный привод подходит как нельзя лучше. Но все же линейная автоматика более проста и надежна, при этом обходится дешевле. Поэтому если Ваши опорные столбы не слишком широкие, лучше подобрать модель линейного типа. Тем более, сегодня классические итальянские модели, допускающие расстояние 5-6 см от петель до угла столба, дополнились приводами, способными преодолеть до 30см (итальянский Rotelli MT400) или до 17см (китайский Miller Technics 5000).

Строение рычажного привода Roger R23

Roger R23 – электромеханический самоблокирующийся привод рычажного типа. Двигатель требует электропитания 220 В переменного тока. Номинальная мощность составляет 200 Вт.

Конструкция универсальная – нет деления на левый и правый привод, меняется место крепления рычага.


Рычаги выполнены из оцинкованной стали, что защищает элементы от коррозии. Один из сегментов имеет изогнутую форму, благодаря чему нет зоны перехлеста рычагов, и не возникают защемления. Со створкой рычаг соединяется мощными болтами, а между собой сегменты скреплены при помощи высокоточной втулки, за счет чего движение створки становится плавным, без скрипа и повышенного трения.

Длинные рычаги можно использовать в том случае, когда ворота открываются наружу. При этом привод все так же монтируется внутри охраняемой территории, проезд не загромождает, внешний вид не портит.

Червячная передача обеспечивает блокировку при отключении двигателя, поэтому сам механизм является своего рода замком, не позволяющим открывать ворота вручную. С широкими створками необходим дополнительный электрозамок, который снимет часть нагрузки с автоматики (рекомендация производителя – со створками шире 2,5 м, но при высоких глухих полотнах стоит установить и с более узкими).


При отсутствии электроэнергии можно задействовать механизм разблокировки, защищенный индивидуальными ключами из комплекта. Также можно укомплектовать автоматику системой дистанционной разблокировки с помощью троса со стороны улицы, что актуально при отсутствии отдельной калитки.

Редуктор полностью металлический: для внутренней шестерни используется бронза, остальные элементы выполнены из закаленной стали. Валы вращаются на шарикоподшипниках. Точность исполнения и взаимного расположения исключает вибрации, снижает уровень шума и продлевает срок службы.


Корпус мотор-редуктора выполнен методом литья под давлением. Для точности центровки всех корпусных элементов дополнительно применяется фрезеровка. Электропривод снабжен монтажной пластиной толщиной 5мм, выполненной из стали. Благодаря ей, редуктор надежно крепится на любой тип поверхности.

Снабжен концевыми выключателями, которые подают сигнал конца маневра при полном открывании или закрывании. С их помощью можно регулировать угол открывания. С легкими небольшими воротами можно не использовать физические упоры, хотя отказываться от них все же не рекомендую – они способны снизить влияние ветровой нагрузки на автоматику, а также надежнее держать ворота в закрытом состоянии.

От перегрева мотор защищает термостат безопасности, который срабатывает при превышении порога в 140°С.

Звоните для бесплатной консультации нашего эксперта.

Функциональные возможности автоматики и особенности настройки

Выносной блок управления H70/200AC/BOX представляет собой плату 200AC серии H70, заключенную в пластиковый корпус BOX. Благодаря классу защиты IP54 корпус ограждает электронику от пыли и водных брызг в любых направлениях. Устанавливается на сам опорный столб, забор или стену поблизости. Рабочие температуры указаны в рамках от -10°С до +55°С, поэтому стоит летом оградить от прямых солнечных лучей, а зимой утеплить.


Плата предназначена для работы с асинхронными однофазными двигателями. Питание и самого блока, и моторов от сети переменного тока 230 В. Для работы с обоими приводами достаточно одного блока управления.

Плата является многофункциональной. Основные возможности:

  • установка подходящего режима работы: автоматический с регулированной паузой, полуавтоматический, коллективное использование, присутствие оператора, пошаговый;
  • режим «калитка» для частичного открывания;
  • датчик определения препятствий с регулируемой чувствительностью;
  • плавный старт и остановка для снижения нагрузки и износа;
  • автозакрывание после сбоя подачи питания;
  • обратный рывок для упрощения открывания при наличии электрозамка;
  • подключение аксессуаров: сигнальной лампы, 2 пар фотоэлементов, энкодера, кромки безопасности, света сопровождения;
  • настройка работы лампы с предварительным миганием и без.



Для упрощения настройки есть четырехразрядный дисплей и подробные инструкции. Установка 16 основных параметров максимально упрощена, что делает возможным самостоятельное программирование. Полное число показателей, которые можно скорректировать, достигает 55, что позволяет провести оптимальное настраивание.

Выбираем оптимальную комплектацию

Типовая схема установки содержит как обязательные элементы, так и полезные аксессуары.


Неизменными и обязательными являются именно приводы и блок управления.


Для подачи команд системе необходимо хотя бы одно устройство управления. Практика показывает, что самым удобным и распространенным является именно пульт ДУ. Поэтому в базовую комплектацию включены двухканальные пульты H80/TX22 и встраиваемый радиоприемник H93/RX22A/I. Работают устройства на частоте 433,92 МГц.

Двухканальная модель пульта позволяет записывать 2 команды, к примеру, открывание въездных и гаражных ворот. Но разработаны и четырехканальные пульты, которые можно приобрести вместо указанных по умолчанию.


Пульты – не единственное устройство управления. Пользуются популярностью также кнопки, ключи-выключатели, кодовые клавиатуры, которые могут применяться отдельно, но чаще выступают в роли запасного варианта, если пульт сломался/потерялся или батарейки сели.


Остальные элементы автоматики будут уже дополнительными аксессуарами. Наиболее важными из них являются устройства безопасности.

Фотоэлементы – датчики определения препятствия, причем реагирующие до реального столкновения со створкой. Это парные элементы, состоящие из передатчика и приемника инфракрасного луча, с помощью которого и сканируется проезд во время работы автоматики. Если луч прервать, движение створок будет остановлено или включится реверс (в зависимости от настроек).


Модель R90/F1E брендовых фотоэлементов представляет собой компактные, привлекательные на вид устройства, монтировать которые можно как непосредственно на опорные столбы, так и на стойки в некотором удалении от ворот.

Сигнальная лампа включается непосредственно во время работы автоматики (с предварительным миганием перед началом движения створок или только во время работы двигателя в зависимости от настроек). Водитель даже ночью и в тумане по ее миганию будет видеть, что ворота движутся – сигнал от пульта пойман, но проезд еще не открыт полностью.


Сигнальная лампа R92/LR1 с ударопрочным водонепроницаемым корпусом из ABS-пластика с платой модуляции световых вспышек как раз и обеспечивает хорошо заметный даже в условиях плохой видимости оранжевый мигающий сигнал.

Дополнить комплект рекомендуется также антенной R91/AN1/LR1. Крепиться она может к корпусу лампы или другим поверхностям. Благодаря этому элементу диапазон действия пультов увеличивается до 150м.

Аксессуары итальянского производства не самые дешевые. Их вполне можно заменить китайскими аналогами хорошего качества. При необходимости наши специалисты подберут совместимые с данной автоматикой проверенные пульты, лампы и фотоэлементы стороннего производства по более приемлемой цене. Такой ход позволяет приобретать полную комплектацию, не отказываясь от важных аксессуаров, при этом, не переплачивая за имя.

Выводы и рекомендации

Электромеханические самоблокирующиеся приводы Roger R23 предназначены для полупромышленного использования с интенсивностью 50%. Это позволяет применять их в многоквартирных домах и небольших компаниях с незначительным числом автомобилей и контролем времени работы и отдыха.

Модель относится к рычажному типу и подходит для монтажа на широкие опорные столбы. Можно выбрать вариант со стандартными и длинными рычагами, максимальное удаление от петель ворот соответственно составит 30 и 50см.

Пределы применения по паспорту: со створками до 800кг весом и 4м длиной. Рекомендовано для створок до 400кг весом и 2м длиной, так как снег, лед и ветер способны значительно «догрузить» створку. Указанные значения являются максимальными, но не применимыми одновременно – зависимость веса и длины обратно пропорциональна (см. график в разделе пределов применения).

Мощность достаточно высокая - 200Вт при номинальном значении. При учете пределов применения обеспечит бесперебойную работу.

Редуктор не содержит полимеров, выполнен из металла, поэтому автоматика может использоваться в нашем климатическом поясе.

Выносной блок управления заключен в собственный пластиковый корпус. Многофункциональная плата обеспечивает индивидуальную настройку, причем основные параметры устанавливаются максимально просто, что позволит не привлекать монтажников и сэкономить 50 евро.

Дизайн автоматики стильный, подойдет к разным экстерьерам.

Благодаря наличию собственных производственных мощностей, где производится весь цикл изготовления продукции, компания «Roger Technology» гарантирует высокое качество автоматики. Цена приводов достаточно высока: рычажные приводы сами по себе дороже линейных моделей, плюс известность бренда и затраты на научно-исследовательские работы вносят свою лепту.

Остались вопросы? Звоните.
