Содержание статьи:

  • Какая разница между автоматикой бытового и промышленного назначения?
  • Нагрузки, с которыми должен справляться привод
  • Технические характеристики автоматики DOORHAN Sliding
  • Приводы Doorhan Sliding
  • Блокировка автоматики
  • Электронная плата блока управления
  • Встраиваемый приемник
  • Зубчатая рейка
  • Пульты дистанционного управления
  • Магнитные концевые выключатели
  • Сигнальная лампа
  • Почему оборудование для ворот покупают у нас?

Какая разница между автоматикой бытового и промышленного назначения?

По своему назначению приводы можно выделить для частного и промышленного назначения. Характеризуются они показателем интенсивности использования, который указывает, сколько времени привод может работать и сколько должен отдыхать.

Как правило, автоматика с показателем интенсивности до 40% считается бытовой. Если взять отрезок в 10 минут, привод с 40%-й интенсивностью должен работать только четыре минуты даже с паузами, а остальные 6-ть минут находиться в покое – это будет штатный режим работы.

Приводы бытового назначения способны перемещать ворота частных домов или дач, где нет большого потока автотранспорта.

Все модели Doorhan Sliding можно обозначить как полупромышленные, потому что они имеют показатели 50% и 70% и способны перемещать ворота, через которые проходит повышенный поток транспорта, но все же использовать их на крупных автостоянках не рекомендуется.

Когда Вы покупаете привод, важно не ошибиться с показателем интенсивности.

Остановив свой выбор на автоматике, которая имеет большой запас возможностей, Вы можете переплатить даже в два раза за то, что не будет использовано, но и, покупая оборудование, которое не будет дотягивать, рискуете получить в итоге сгоревший от постоянных перегрузок двигатель.

Выбирая привод по показателю интенсивности, я рекомендую обратиться к одному из наших опытных специалистов для бесплатной консультации. Он Вам поможет подобрать наиболее подходящую модель, которая прослужит длительный срок, а стоимость будет оптимальной.

Нагрузки, с которыми должен справляться привод

Перемещая ворота, привод должен справляться с такими нагрузками:

  • Масса и длина сворки
  • Тяжелый ход ворот
  • Снег и лед
  • Ветровое давление

Масса и длина створки. Эта нагрузка постоянная. Следует учитывать, что в паспорте привода указаны максимальные значения длины и массы створки, которые нельзя использовать одновременно, потому что они обратно пропорциональны. То есть, чем больше вес ворот, тем меньше должна быть их длина и наоборот.

Также в паспорте указаны параметры створки без учета дополнительных нагрузок.

Тяжелый ход ворот. Данная нагрузка может быть вызвана дефектами фурнитуры, например, роликовых опор или направляющего рельса, которые могут создать повышенную силу трения и заклинивание створки при движении.

Чтобы не возникало этих проблем, необходимо устанавливать фурнитуру, у которой роликовые опоры полностью металлические, а направляющий рельс имеет точную геометрию.

Снег и лед. Величина этой нагрузки зависит от региона, где установлены ворота, а также от наличия на полотне створки разнообразных ниш и планок, которые будут местами для скопления снега и образования льда, утяжеляющих ворота.

Еще может примерзнуть фурнитура и приводу понадобиться дополнительная мощность, чтобы сдвинуть ворота с места.

Ветровое давление. У откатных ворот, данная нагрузка почти не передается на привод, а является больше довеском к вышеперечисленным.

Все нагрузки, которые я описал достаточно сложно собрать в одно целое и занимает это немало времени, поэтому методику расчетов я описывать не буду, а расскажу какое условие нужно выполнить, чтобы привод работал без перегрузок.

Для этого необходимо длину и массу ворот, которые указаны в паспорте автоматики, снизить в 2-3 раза.

Технические характеристики автоматики DOORHAN Sliding


Приводы Doorhan Sliding


Все четыре привода модельного ряда Sliding отличаются между собой мощностью, показателем интенсивности работы и другими параметрами, а вот по конструкции они одинаковые, поэтому я их обобщу и далее расскажу о наиболее важных элементах.

Корпус механизма состоит из двух частей. Верхняя часть сделана из износостойкого ABS-пластика, а нижняя из алюминия окрашенного порошковым методом.

В нижней части предусмотрено специальное отверстие для подводки электрических кабелей.

Наружная шестеренка, приводящая ворота в движение изготовлена из стали, а ведущая шестерня редуктора из полимеров.


Многие покупатели, узнав о том, что у редуктора присутствуют детали из полимеров, отказываются покупать это оборудование, считая, что оно не долговечно, хотя это не совсем так.

Если эксплуатировать автоматику в температурных режимах, которые указаны в ее технических характеристиках, она вполне долговечно способна работать.

Блокировка автоматики

Все приводы Sliding самоблокирующиеся. Когда автоматика находится в покое, все зубчатые передачи остаются между собой в зацеплении, не давая сдвинуть ворота вручную, поэтому покупка и установка замка для запирания не принципиальна.

Чтобы снять блокировку, например, при отключенной электроэнергии, нужно воспользоваться специальным ключом, который идет в комплекте с автоматикой.


Электронная плата блока управления


Плата имеет фильтры, которые обеспечивают бесперебойную работу автоматики при возможных электромагнитных помехах.

Для удобного подключения у платы есть специальные клеммы и разъемы.

У данного электронного элемента есть световые индикаторы для визуального контроля работы автоматики.

Плата размещена в корпусе привода в верхней его части и защищена специальным пластиковым футляром от возможного образования на ее поверхности конденсата и скопления пыли.


Чтобы настроить автоматику, снимать защитный футляр не нужно, потому что все необходимые ручки тонкой настройки выведены наружу.

От токовых перегрузок плату защищает предохранитель с пониженным сопротивлением.

Когда токовая нагрузка возрастает, повышается сопротивление предохранителя до полного снижения нагрузки. После этого предохранитель перезапускается, и находиться в состоянии пониженного сопротивления.

Основные возможности автоматики, за которые отвечает электронная плата блока управления:

  • Автоматическое закрытие ворот после того как пройдет заданное время ожидания.
  • Реверс ворот, когда двигатель достигает максимального усилия. Если ворота наткнуться на препятствие и не могут продолжать движение, привод их начнет перемещать в противоположную сторону, чтобы не сгорел двигатель.
  • Режим калитки. Ворота можно зафиксировать в любом месте проема, оставив необходимый проход.
  • Увеличенное усилие привода в первые две секунды работы, чтобы легче сдвинуть ворота.

Встраиваемый приемник

Приемник устанавливается на плате управления и получает сигналы от пульта частотой 433МГц.

В память блока управления можно прописать до 60-ти пультов.

Зубчатая рейка

За счет данного элемента перемещаются ворота, который находится в зацеплении с наружной шестеренкой привода.

Рейка поставляется частями по одному метру, чтобы максимально соответствовать длине створки.


Пульты дистанционного управления

У Doorhan есть две серии пультов:

  • Серия Transmitter
  • Серия TW

Пульты серии Transmitter:

Transmitter-2 – может управлять двумя автоматическими устройствами, например, домашних ворот и ворот на работе.


Transmitter-4 и Transmitter Premium – управляют четырьмя автоматическими системами.


Пульты серии TW:

TW1 – одноканальный пульт, способен управлять одним приводом.

TW2 – двухканальный пульт, способен управлять двумя приводами.

TW15 – этот пульт 15-ти канальный, способен управлять 15-ю приводами.


Магнитные концевые выключатели

По краям зубчатой реки устанавливаются магниты на кронштейнах, а в привод вмонтирован датчик-геркон.

Эта система остановки нужна, чтобы автоматически отключать привод, когда ворота достигают крайнего открытого или закрытого положения.

При приближении магнита к приводу, его поле оказывает воздействие на геркон, который разрывает цепь, останавливая двигатель.

Магнитное отключение не дает сбоев в зимний период в отличие от механического.


Фотоэлементы


Фотоэлементы нужны для реакции автоматики на препятствие, чтобы ворота никого не ударили.

Устанавливаются они парами, и между ними образуется инфракрасный луч, обрыв которого будет сигналом автоматике остановить ворота и начать их двигать в противоположную сторону.

Фотоэлементы обычно размещают на высоте 50-60см и крепят к столбам ворот или устанавливают на специальных стойках.


У Doorhan есть три модели фотоэлементов:

  • Photocell-N
  • Photocell-R
  • Photocell-W

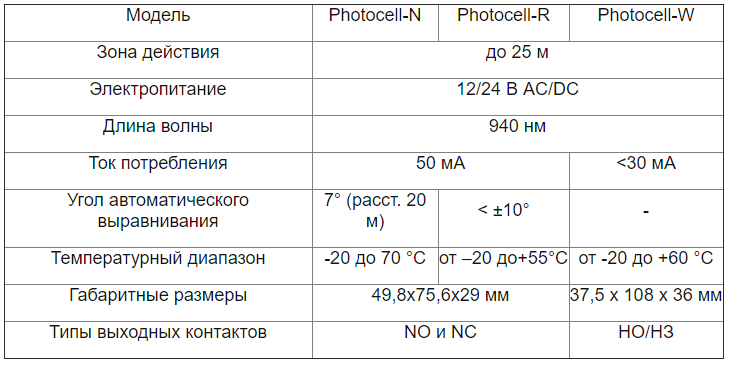

Технические характеристики фотоэлементов Photocell


Photocell-N могут рассеивать луч под углом семь градусов на расстоянии до 20м, поэтому их не принципиально устанавливать в едином горизонте.

Photocell-R . Можно устанавливать на разных уровнях и обеспечить образование луча между их оптическими частями за счет поворотных платформ.

Photocell-W. К этой модели фотоэлементов не нужно подводить кабеля, потому что они работают от батареек.

Сигнальная лампа



Лампа осуществляет световое сопровождение ворот, которые находятся в движении.

У Doorhan есть две модели ламп:

  • Lamp
  • Lamp-LED

У «Lamp» есть антенна для увеличения дальности действия пульта дистанционного управления.

«Lamp-LED» имеет светодиодные элементы, которые обеспечивают длительный срок службы, а также значительно снижают потребление электроэнергии.

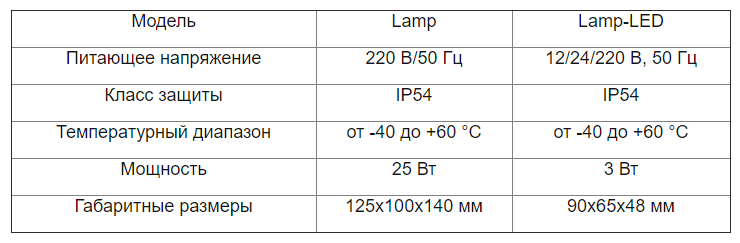

Технические характеристики сигнальных ламп
