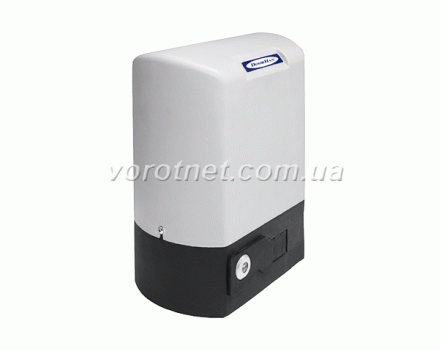

Привод Doorhan SLIDING-800 для откатных ворот массой до 800 кг


Возможная комплектация автоматики DOORHAN Sliding-800

Комплект DOORHAN Sliding-800 минимальный

Привод со встроенным блоком управления SLIDING-800 1 шт
Одноканальный встраиваемый приемник
1 шт
Пульт дистанционного управления Transmitter-2
2 шт
Зубчатая рейка, модуль 4
4 м
Магнитные концевые выключатели
1 комплект

Комплект DOORHAN Sliding-800 максимальный с аксессуарами безопасности

Привод со встроенным блоком управления SLIDING-800
1 шт
Одноканальный встраиваемый приемник
1 шт
Пульт дистанционного управления Transmitter-2
2 шт
Зубчатая рейка, модуль 4
4 м
Магнитные концевые выключатели
1 комплект
Фотоэлементы Photocell-N
1 комплект
Сигнальная лампа Lamp
1 шт

Привод данной модели подходит для бытового или полупромышленного использования.

В этой статье я постарался максимально коротко и доступно рассказать об конструктивных особенностях Sliding-800, а так же на что в целом нужно обращать внимание при выборе автоматики.

Содержание статьи:

  • Что означает бытовое и промышленное назначение привода?
  • Нагрузки, влияющие на работу автоматики
  • Технические характеристики DOORHAN Sliding-800
  • Привод Sliding-800
  • Самоблокировка привода
  • Электронная плата блока управления
  • Встраиваемый приемник
  • Зубчатая рейка
  • Пульт дистанционного управления
  • Магнитные концевые выключатели
  • Фотоэлементы безопасности
  • Сигнальная лампа
  • Покупка автоматики у нас

Что означает бытовое и промышленное назначение привода?

По назначению механизмы бывают бытовые, промышленные, а также можно еще выделить полупромышленные. Все они характеризуются показателем интенсивности использования – это характеристика возможного времени работы и необходимости отдыха в течение определенного отрезка времени.

Обычно, приводы, имеющие данный показатель до 40% считаются бытовыми, а те у которых он выше, относятся к полу- или промышленным.


Автоматику Sliding-800 можно обозначить как полупромышленное оборудование, которое способно обслуживать ворота частных домов или небольших общественных автостоянок, где поток транспорта невелик.

Чтобы правильно определить, какого назначения модель необходима для Ваших ворот, рекомендую обратиться за бесплатной консультацией к одному из наших специалистов.

Дело в том, что покупая автоматику выше необходимых возможностей, Вы можете совершить переплату даже выше чем в два раза, а купив привод менее мощный, чем нужно, рискуете получить сгоревшее от постоянных перегрузок оборудование.

Нагрузки, влияющие на работу автоматики

Привод при перемещении ворот должен в штатном режиме (без перегрузок) преодолевать такие нагрузки:

  • Масса и длина сворки
  • Тугой ход ворот
  • Снег и лед
  • Ветровое давление

Масса и длина створки понятная нагрузка, которая является постоянной. Нужно только отметить, что в паспорте на оборудование указываются максимальные параметры ворот, которые нельзя использовать одновременно, потому что они обратно пропорциональны. То есть, чем тяжелее створка, тем меньше должна быть ее длина, и наоборот.

Тугой ход ворот. Эта нагрузка зависит от качества фурнитуры. Если при движении створки есть перекосы или подклинивания, это приводит к увеличению сопротивления ворот, из-за которого приводу придется работать с повышенным усилием.

Снег и лед. Фурнитура при низких температурах воздуха может примерзнуть и автоматике понадобиться дополнительное усилие, чтобы створку сдвинуть с места.

Если на полотне ворот есть разнообразные декоративные элементы (планки или ниши), они могут стать местами, куда набьется снег и образуется лед, которые утяжелят ворота.

Ветровое давление. При перемещении откатных ворот ветровое давление практически не передается на привод, но все-таки влияет на его работу.


Величину этих нагрузок трудно предусмотреть, а тем более собрать в одно целое, поэтому наши специалисты рекомендуют указанные параметры ворот для оборудования понижать в 2-3 раза, чтобы механизм работал без перегрузок.

Технические характеристики DOORHAN Sliding-800


Верхняя часть корпуса привода сделана из ударопрочного ABS-пластика, а нижняя из алюминия окрашенного порошковой краской.

Корпус имеет класс IP44 и защищает все элементы находящиеся внутри от попадания к ним пыли и влаги.


Для удобства выполнения всех подключений к блоку управления, в нижней части привода сделано специальное отверстие.

Наружная шестеренка, приводящая зубчатую рейку в движение, сделана из стали, а вот ведущая шестерня редуктора - из полимеров, что является не лучшим техническим решением для работы в наших климатических условиях.

Производитель указывает температурный диапазон для нормальной работы Sliding-800 от -200С до +550С, а в большинстве наших регионов температура может быть выше или ниже этих значений.

При низких температурах, полимеры становятся хрупкими и ломаются, а при высоких - становятся мягкими и теряют свою форму под нагрузкой.

Электродвигатель привода Sliding-800 работает от напряжения 220В и обладает мощностью 250Вт.

Самоблокировка привода

Sliding-800 самоблокирующийся механизм, который после остановки не позволит сдвинуть створку вручную, поэтому устанавливать замок для запирания ворот не принципиально.

Блокировка происходит за счет того, что все зубчатые передачи редуктора между собой находятся в постоянном зацеплении.

В случае необходимости снять блокировку и двигать ворота вручную, например, при отключенной электроэнергии, нужно воспользоваться механизмом разблокировки.

Для этого нужно:

  • вставить в разъем на корпусе привода ключ и повернуть его по часовой стрелке
  • потянуть на себя специальный рычаг
  • ключ повернуть против часовой стрелки и вынуть его – привод будет разблокирован.

Для возврата оборудования в автоматический режим, действия по разблокировке нужно выполнить в обратном порядке.


Электронная плата блока управления

Для стабильной работы автоматики, плата имеет специальные фильтры для защиты от электромагнитных помех.

На плате все клеммы подписаны, поэтому подключить ее самостоятельно не оставит труда. Так же на плате есть специальные разъемы для подключения дополнительных элементов (фотоэлементы безопасности, сигнальная лампа).


У платы есть световые индикаторы для визуального контроля работы автоматики.

Она размещается вверху под крышкой привода и дополнительно защищена специальным футляром от пыли и конденсата.


Когда есть необходимость выполнить настройки платы управления, не нужно открывать ее защитный футляр, потому что все ручки тонкой настройки выведены наружу из него.

Плата имеет специальный дополнительный разъем для подключения антенны, увеличивающей радиус действия пульта дистанционного управления.

У нее есть самовосстанавливающийся предохранитель с пониженным сопротивлением. Когда появляется перегрузка током, у предохранителя поднимается сопротивление сбивающее ток до безопасной величины.

Когда все пришло в норму, предохранитель выполняет самостоятельный перезапуск и снижает свое сопротивление.

Кроме защитного футляра от конденсата и пыли, поверхность платы покрыта для большей безопасности специальным лаком.


Плата отвечает за такие возможности автоматики:

  • Автоматическое закрытие. Ворота закроются сами по истечении заданного времени.
  • Включение реверса после превышения заданного усилия. Если ворота упрутся в какое-либо препятствие и у двигателя возникнет перегрузка, привод начнет перемещать створку в противоположную сторону.
  • Режим калитки. Вы можете остановить и зафиксировать ворота, оставив любую ширину для прохода или проезда.
  • Старт с повышенным усилием. Первые две секунды привод работает с увеличенной мощностью, чтобы без проблем сдвинуть ворота.

Встраиваемый приемник

Этот электронный элемент встраивается в плату управления. Приемник получает сигналы от пульта с частотой 433МГц.

Для передачи сигналов можно прописать до 60-ти пультов.

Зубчатая рейка

Крепится к нижней трубе каркаса ворот и перемещает их за счет получения крутящего момента от наружной шестеренки привода, переводя его в поступательное движение.

Рейка изготовлена из оцинкованной стали и способна прослужить длительный срок.

Длина рейки должна соответствовать длине створки (+ 1м), поэтому она поставляется отрезками по одному метру.


Пульт дистанционного управления

Производитель DOORHAN предлагает две серии пультов дистанционного управления:

  • Серия Transmitter
  • Серия TW

Серия Transmitter:

Transmitter-2 – при помощи него можно управлять двумя автоматическими устройствами (например, автоматикой домашних ворот и шлагбаумом на парковке).


Transmitter-4 и Transmitter Premium – эти модели пультов способны управлять четырьмя автоматическими устройствами


Серия TW:

TW1 – одноканальный пульт. Может управлять одним автоматическим устройством.

TW2 – двухканальный пульт. Может управлять двумя автоматическими устройствам.

TW15 – пятнадцати канальный пульт. Может управлять 15-ю автоматическими устройствами.


Магнитные концевые выключатели

Эти элементы предназначены для остановки привода, когда ворота максимально открылись или закрылись.

Магниты со специальными кронштейнами крепятся по краям зубчатой рейки, а внутри привода установлен датчик-геркон.

Когда магнит находится напротив привода, его поле воздействует на геркон, который разрывает цепь, останавливая двигатель.

Если сравнивать магнитную систему с механической, нужно отметить, что она дороже, но не дает сбоев в зимний период, как это часто бывает с механикой.

Дело в том, что у механической системы в мороз может примерзнуть пружинка на приводе к одному из выключателей, и автоматику невозможно будет включить, потому что блок управления будет считать, что на пружину воздействует механический выключатель. Поэтому данный узел придется отогревать.

Если на поверхности зубчатой рейки есть снег, то при движении ворот, пружинка может его загребать до тех пор, пока его не будет достаточно, чтобы она отогнулась и отключила автоматику.

В этом случае придется метлой очищать зубчатую рейку.

Со временем металлическая пружина может поржаветь от воздействия атмосферных садков и поломаться, в результате чего, ворота не смогут останавливаться.


Фотоэлементы безопасности

Эти элементы нужны, чтобы избежать возможного удара ворот о препятствие – они его заранее выявляют.

Приемник и передатчик крепятся к столбам или устанавливаются на стойках, между которыми образуется инфракрасный луч, обрыв его препятствием, послужит сигналом остановить ворота и направить их в противоположную сторону.


При установке фотоэлементов на стойках, препятствие будет выявлено раньше, чем их крепление на столбах, потому что они расположены на некотором расстоянии от ворот.

У Doorhan есть три модели фотоэлементов:

  • Photocell-N
  • Photocell-R
  • Photocell-W


Технические характеристики фотоэлементов Photocell


Photocell-N рассеивают инфракрасный луч на расстоянии до 20 метров под углом 7°, поэтому нет необходимости их устанавливать в строгом горизонте по отношению друг к другу.

Photocell-R можно устанавливать на разных уровнях, а откорректировать превышение при помощи поворотных платформ.

Photocell - электропитание осуществляется за счет батареек, поэтому к ним не надо вести проводку.

Сигнальная лампа

Своим мигающим световым сигналом сопровождает перемещение ворот. Данный элемент безопасности особенно полезен при плохой видимости.


Производитель Doorhan предлагает две модели ламп:

  • Lamp
  • Lamp-LED

Модель Lamp идет со встроенной антенной для увеличения дальности действия пульта дистанционного управления.

Модель Lamp-LED имеет светодиодные элементы, которые долговечны и значительно сокращают потребление электроэнергии лампой.

Технические характеристики сигнальных ламп


Покупка автоматики у нас

Покупая автоматику в нашей компании, Вы получаете:

  • Возможность тестировать рекомендованный нами привод в течение года. Это означает, что на протяжении этого времени Вы пользуетесь оборудованием и можете его вернуть, если Вам что-то в нем не понравиться, мы вернем деньги обратно.
  • Выбор как оплатить заказ – оплата может быть по факту получения Вами оборудования или предоплата
  • Гарантированное сервисное обслуживание рекомендованного к покупке нашими специалистами оборудования на протяжении всего срока эксплуатации.
