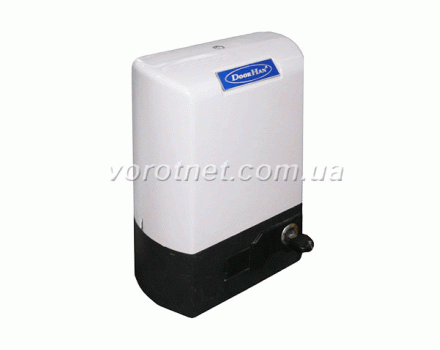

Doorhan SLIDING-300 автоматика для откатных ворот с массой створки до 280кг


Возможная комплектация автоматики DOORHAN Sliding-300

Комплект DOORHAN Sliding-300 минимальный

Привод со встроенным блоком управления SLIDING-300
1 шт
Одноканальный встраиваемый приемник
1 шт
Пульт дистанционного управления Transmitter-2
2 шт
Зубчатая рейка, модуль 4
4 м
Магнитные концевые выключатели
1 комплект

Комплект DOORHAN Sliding-300 максимальный с аксессуарами безопасности

Привод со встроенным блоком управления SLIDING-300
1 шт
Одноканальный встраиваемый приемник
1 шт
Пульт дистанционного управления Transmitter-2
2 шт
Зубчатая рейка, модуль 4
4 м
Магнитные концевые выключатели
1 комплект
Фотоэлементы Photocell-N
1 комплект
Сигнальная лампа Lamp
1 шт

Отличительная особенность данной модели: она способна работать в бытовых и полупромышленных условиях.


В этой статье я расскажу об основных характеристиках Doorhan SLIDING-300, а также, по каким параметрам подбирается автоматика для откатных ворот в целом.

Статья разбита на такие разделы:

  • Почему Doorhan SLIDING-300 бытового и полупромышленного назначения?
  • Нагрузки, которые должен преодолевать привод
  • Технические характеристики автоматики Doorhan SLIDING-300
  • Что такое самоблокировка привода?
  • Электронная плата управления
  • Встраиваемый приемник
  • Зубчатая рейка
  • Пульт дистанционного управления
  • Магнитные концевые выключатели
  • Фотоэлементы безопасности
  • Сигнальная лампа
  • Покупка автоматики у нас

Почему Doorhan SLIDING-300 бытового и полупромышленного назначения?

Приводы делятся по назначению в зависимости от показателя интенсивности использования.

Интенсивность использования – это характеристика, указывающая возможное время работы и необходимого отдыха в течение определенного отрезка времени.

Обычно приводы бытового использования имеют этот показатель до 40%, то есть если взять отрезок времени равный 10-ти минутам, оборудование должно работать всего 4-ре, а остальные 6-ть отдыхать.

Автоматика с показателем выше 40% относится к полу- или промышленному назначению.

Привод Doorhan SLIDING-300 имеет показатель интенсивности 50%, поэтому он вполне подойдет для ворот частного дома и общественных ворот, где нет большого потока автотранспорта.


Вообще подбирая оборудование для своих ворот, я рекомендую обратиться к одному из наших специалистов за бесплатной консультацией, потому что, покупая автоматику с запасом возможностей, переплата может оказаться двойной, а использоваться они не будут.

С заниженным показателем тоже брать не стоит, потому что оборудование, поработав некоторое время с перегрузками, может выйти из строя.

Нагрузки, которые должен преодолевать привод

Во время перемещения ворот, на работу привода оказывают воздействие постоянные и временные нагрузки, среди которых:

  • Масса и длина сворки
  • Тугой ход ворот
  • Снег и лед
  • Ветровое давление

С массой и длиной в принципе все понятно, следует только учитывать, что указанные параметры ворот являются максимальными и обратно пропорциональными, поэтому одновременно их нельзя использовать – чем длиннее створка, тем меньше должен быть ее вес и наоборот.

Тугой ход ворот. Если створка будет перемещаться при помощи некачественной фурнитуры, это вызовет повышенную силу трения или подклинивание ворот, в результате чего приводу постоянно придется работать с повышенным усилием.

Необходимо выбирать фурнитуру, которая способна нормально работать в нашей климатической зоне.

Снег и лед могут значительно утяжелить створку, особенно если на ее полотне присутствуют разнообразные планки и ниши для красоты, которые станут местами скопления снега и образования льда.

При низких температурах фурнитура может примерзнуть, в результате чего приводу необходимо будет приложить большие усилия, чтобы сдвинуть створку с места.


Ветровое давление на откатные ворота практически не передается на привод, но все-таки немного догружает створку.

Вышеперечисленные нагрузки сложно посчитать, поэтому чтобы автоматика работала в штатном режиме (без перегрузок), наши специалисты рекомендуют параметры ворот, указанные в паспорте уменьшать в 2-3 раза, что будет гарантировать нормальную работу оборудования.

Технические характеристики автоматики Doorhan SLIDING-300



Верхняя часть корпуса привода выполнена из ударопрочного ABS-пластика, а нижняя из сплава алюминия, который окрашен порошковым способом. В результате такого конструкторского решения, сам корпус устойчив к коррозии и надежно защищает находящиеся внутри элементы от попадания влаги и грязи.

В нижней части привода есть специальное отверстие, чтобы удобно было в него завести кабеля для подключения платы управления.

Наружная шестеренка привода сделана из высококачественной стали, поэтому данный элемент менее подвержен износу, но ведущая шестерня редуктора выполнена из полимеров, и такое конструкторское решение не совсем подходит для нормальной работы в климатических условиях Украины.

Производитель указывает диапазон температур, от -200С до +550С при которых оборудование будет нормально работать, но в наших регионах, температура может опускаться или подниматься выше указанных значений.

В мороз полимеры становятся достаточно хрупкими и могут сломаться, а в жару пластичными, в результате чего теряют свою форму.

Электродвигатель привода работает от напряжения 220В и обладает термозащитой 125°С от возможного перегрева. Мощность его составляет 130Вт.

Что такое самоблокировка привода?

Привод Sliding-300 после остановки блокирует створку и ее вручную невозможно сдвинуть, поэтому необходимости покупать и устанавливать замок для запирания ворот нет.

Самоблокировка происходит за счет зубчатых передач редуктора, наружной шестеренки и зубчатой рейки, которые после остановки двигателя остаются между собой в зацеплении.

Бывают ситуации, когда необходимо переместить створку вручную, например, при отключенной электроэнергии. Для этого предусмотрена ручная разблокировка привода.

Чтобы ей воспользоваться, нужно вставить ключ в разъем на корпусе привода, повернуть его по часовой стрелке, не вынимая его потянуть специальный рычаг. Далее ключ поворачиваем против часовой стрелки и вынимаем его – редуктор будет разблокирован, и ворота можно легко перемещать.

Для возврата привода в автоматический режим, необходимо вышеперечисленные действия выполнить в обратном порядке.


Электронная плата управления

Плата управление имеет специальные фильтры от возможных электромагнитных помех, что обеспечивает бесперебойную работу автоматики.

Для подключения всех необходимых кабелей к плате, у нее присутствуют специальные клеммы, которые подписаны.

Для подключения дополнительных устройств (ключ-кнопка, световая лампа и так далее) на плате присутствуют специальные разъемы.

Для визуального контроля работы автоматики, плата имеет светодиодные индикаторы.

Для простоты подключения, она располагается в верхней части привода.


Кроме того, что плата находится в корпусе привода, она дополнительно защищена пластиковым чехлом, от попадания на ее поверхность пыли и конденсата.


Для настройки платы не нужно открывать ее защитный футляр, потому что все необходимые ручки тонкой настройки выведены на его поверхность. Чтобы подготовить плату к работе, необходимо только снять крышку корпуса привода.

На плате есть разъем, чтобы дополнительно подключить антенну, которая значительно увеличивает радиус действия пульта дистанционного управления.

На случай перегрузки током, плата защищена предохранителем с низким сопротивлением. Если возникает перегрузка, возрастает и сопротивление, которое предохранитель снижает до безопасной величины.

Когда штатный режим восстановлен, предохранитель самостоятельно делает свой перезапуск и снижает свое сопротивление.


Кроме того, что плата находится в футляре, ее поверхность защищена специальным лаком от возможного отрицательного влияния влаги и пыли.

Основные функциональные возможности платы для управления автоматикой:

  • Автоматическое закрытие ворот. Ворота автоматически закроются, когда истечет заданное время ожидания.
  • Реверс створки, зависящий от усилия привода. Если ворота при закрывании упрутся в препятствие, и возникнет внештатная нагрузка на двигатель, привод остановит ворота, и начнет их перемещать в противоположную сторону. Величину усилия можно задать вручную.
  • Режим калитки. С этой функцией ворота можно остановить в любой точке проема, чтобы оставить только необходимый проход.
  • Максимальное усилие при старте. В начале движения створки, привод работает в течение 2-х секунд с повышенной мощностью. Данная функция особенно полезна в зимний период, когда фурнитура ворот примерзает.

Встраиваемый приемник

Для управления автоматикой с пульта на расстоянии, предусмотрен встраиваемый приемник, рабочая частота которого 433МГц.

Чтобы управлять автоматическим оборудованием Sliding-300, можно в память записать до 60 пультов.

Зубчатая рейка

Зубчатая рейка напрямую не относится к Sliding-300, но входит в комплектацию, потому что без нее не получиться автоматизировать ворота. Она изготавливается из оцинкованной стали и идет отрезками по одному метру. Это необходимо, чтобы была возможность набрать такую длину рейки, которая соответствует длине створки.

Зубчатая рейка крепится к нижней трубе каркаса ворот. Она перемещается вместе со створкой за счет вращения наружной шестеренки привода, в результате зацепления зубьев.


Пульт дистанционного управления

Для автоматики Sliding-300 есть две серии пультов дистанционного управления:

  • Серия Transmitter
  • Серия TW

Пульты серии Transmitter:

Transmitter-2 – может управлять двумя автоматическими устройствами (например приводом домашних ворот и шлагбаумом на работе):


Transmitter-4 и Transmitter Premium – могут управлять четырьмя автоматическими устройствами:


Пульты серии TW:

TW1 – одноканальный пульт, способный управлять только одним автоматическим устройством.

TW2 – двухканальный пульт, способный управлять двумя устройствами.

TW15 – пятнадцати канальный пульт, способный управлять 15-ю устройствами.


Магнитные концевые выключатели

Данные элементы представляют собой магниты, которые устанавливаются по краям зубчатой рейки и останавливают привод, когда ворота полностью открываются или закрываются.

Один из выключателей приближаясь к приводу, магнитным полем воздействует на датчик-геркон находящийся в корпусе привода, который дает сигнал плате управления остановить двигатель.


Магнитная система отключения стоит дороже, чем обычная механическая, но зато она не дает сбоев в зимний период, чего часто можно ожидать от механики.

Дело в том, что в конструкции механического отключения на приводе есть металлическая пружинка с двумя выключателями, которая может к одному из них примерзнуть. Это приведет к тому, что невозможно включить автоматику, потому что блок управления будет считать, что ворота достигли крайнего открытого или закрытого положения.

Еще пружинка может загребать снег на рейке, пока не образуется ком, который может нажать на все ту же пружинку и остановить двигатель, до того как ворота открылись или закрылись.

Поэтому в нашей климатической зоне больше подходит магнитная система отключения.

Фотоэлементы безопасности


Фотоэлементы необходимы, чтобы обеспечить безопасность во время перемещения створки. Они предназначены, чтобы выявить препятствие до того, как створка его ударит.

Для этого они крепятся к столбам ворот или устанавливаются на специальных стойках друг напротив друга.

Когда привод начинает работать, между ними появляется инфракрасный луч, который в случае разрыва препятствием послужит сигналом плате управления, для остановки ворот и движения их в противоположную сторону от помехи.

Устанавливая фотоэлементы на специальных стойках, помеха выявится раньше, чем при креплении на столбах, потому что они будут находиться на некотором расстоянии от ворот.


У производителя DOORHAN есть три модели фотоэлементов:

  • Photocell-N
  • Photocell-R
  • Photocell-W

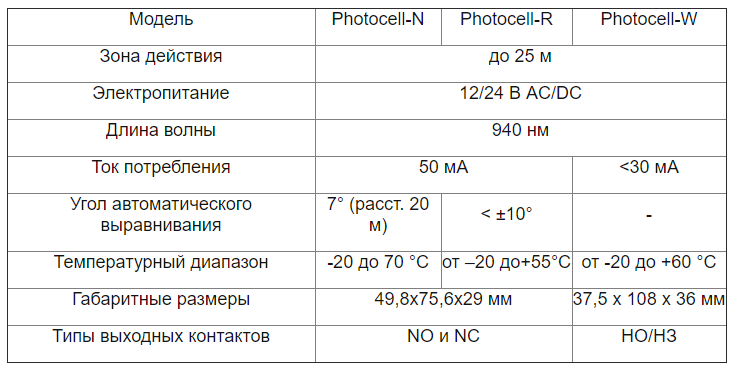

Технические характеристики фотоэлементов Photocell:



Фотоэлементы Photocell-N способны рассеивать инфракрасный луч под углом 7° на расстоянии 20м, поэтому нет необходимости располагать их оптические части строго в едином горизонте.

Photocell-R тоже можно устанавливать на разных уровнях, а скорректировать разницу между ними позволит поворотная платформа.

Устанавливая фотоэлементы Photocell-W не нужно прокладывать кабеля для их подключения, потому что они работают от батареек.

Сигнальная лампа



Сигнальная лампа сопровождает движение створки.

У производителя DOORHAN есть две модели:

  • Lamp
  • Lamp-LED

Lamp идет со встроенной антенной для усиления радиуса действия пульта дистанционного управления.

Лампа Lamp-LED имеет светодиодные элементы, которые сокращают потребление электроэнергии и увеличивают срок ее службы.

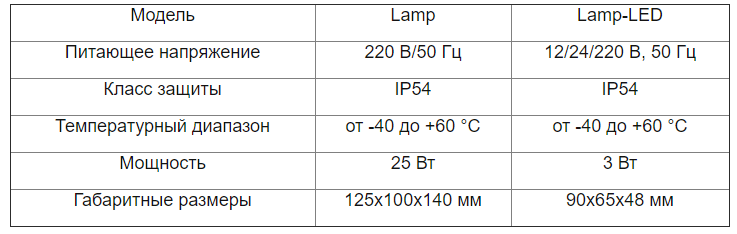

Технические характеристики сигнальных ламп DOORHAN:
