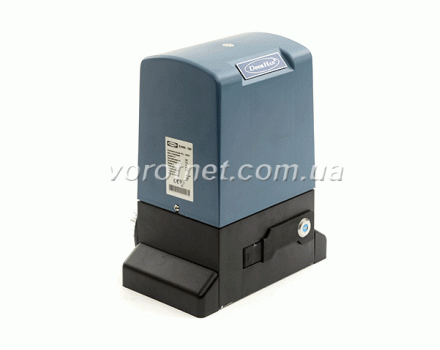

Привод Doorhan SLIDING-1300 - Автоматика для откатных ворот массой до 1300 кг


Возможная комплектация автоматики DOORHAN Sliding-1300

Комплект DOORHAN Sliding-1300 минимальный

Привод со встроенным блоком управления SLIDING-1300
1 шт
Одноканальный встраиваемый приемник
1 шт
Пульт дистанционного управления Transmitter-2
2 шт
Зубчатая рейка, модуль 4
4 м
Магнитные концевые выключатели
1 комплект

Комплект DOORHAN Sliding-1300 максимальный с аксессуарами безопасности

Привод со встроенным блоком управления SLIDING-1300
1 шт
Одноканальный встраиваемый приемник
1 шт
Пульт дистанционного управления Transmitter-2
2 шт
Зубчатая рейка, модуль 4
4 м
Магнитные концевые выключатели
1 комплект
Фотоэлементы Photocell-N
1 комплект
Сигнальная лампа Lamp
1 шт

Данное оборудование предназначено для автоматизации ворот, от которых требуется повышенная пропускная способность.

Содержание статьи:

  • Отличие между бытовыми и промышленными приводами
  • Нагрузки, которые должен преодолевать привод во время работы
  • Технические характеристики автоматики DOORHAN Sliding-1300
  • Привод Sliding-1300
  • Самоблокировка привода
  • Электронная плата блока управления
  • Встраиваемый приемник
  • Зубчатая рейка
  • Пульт дистанционного управления
  • Магнитные концевые выключатели
  • Фотоэлементы безопасности
  • Сигнальная лампа
  • Покупка автоматики в нашем магазине

Отличие между бытовыми и промышленными приводами

Разница между бытовыми и промышленными механизмами заключается в параметре интенсивности использования, который указывает на способность автоматики работать и обязательно отдыхать в течение определенного отрезка времени.

Приводы бытового назначения имеют показатель до 40% и предназначены для ворот, где не будет большого потока транспорта, например, частного дома или дачи.

Если за отрезок времени взять 10 минут, привод с показателем интенсивности в 40% может работать всего 4-е, даже с остановками, а остальные шесть должен отдыхать.

Промышленные приводы, имеют показатель выше, чем 40%, ими оборудуют ворота, от которых требуется пропуск большого количества транспорта.

Привод SLIDING-1300 можно отнести к промышленной автоматике, потому что его показатель 70%, но обслуживать очень крупные автостоянки он все-таки не сможет.


Выбирая оборудование по показателю интенсивности желательно не ошибаться, потому что, купив привод с запасом возможностей, которые не будут использованы, переплата может составить даже в два раза.

Покупка привода с заниженными способностями, может привести к тому, что он, поработав с перегрузками, может выйти из строя.

Вообще я рекомендую обратиться по данному вопросу к одному из наших специалистов, чтобы он подобрал для Вас оптимальную модель автоматики по показателю интенсивности.

Нагрузки, которые должен преодолевать привод во время работы

Привод, перемещая ворота должен без повышенных усилий преодолевать такие нагрузки:

  • Масса и длина сворки
  • Тугой ход ворот
  • Снег и лед
  • Ветровое давление

Масса и длина створки. Данная нагрузка постоянная, но при выборе привода нужно учитывать, что большинство производителей в технических паспортах оборудования указывают максимальные вес и массу створки, которые обратно пропорциональны, то есть ворота не могут быть с максимальными значениями одновременно.

Также производители указывают параметры ворот без учета дополнительных нагрузок.

Тугой ход ворот. Данная нагрузка может появиться при некачественной фурнитуре. Когда роликовые опоры или направляющий рельс имеют дефекты, ворота могут перемещаться с повышенной силой трения и подклиниваниями, которые вынудят привод работать с повышенным усилием.

Чтобы это исключить выбирайте фурнитуру, (ссылка на свит ворит) у которой направляющий рельс имеет четкую геометрию, а роликовые опоры - с металлическими роликами.

Снег и лед. Величина этой нагрузки зависит от региона, где установлены ворота, а также от наличия на полотне створки разнообразных планок и ниш для красоты, которые могут стать местами скопления снега и образования льда. Все эти природные явления могут значительно утяжелить ворота.

Еще в зимний период может примерзнуть фурнитура, и автоматике понадобится приложить дополнительное усилие, чтобы сдвинуть створку с места.

Ветровое давление. Оказывая воздействие на откатные ворота практически не «грузит» привод, а в большей степени является довеском к вышеперечисленным нагрузкам.

Собрать все нагрузки в единое целое достаточно сложно, и занимает много времени, поэтому сейчас я не буду приводить расчеты как это сделать, а расскажу каким путем необходимо пойти, чтобы учесть все нагрузки.

Нужно длину и массу ворот, указанные в паспорте привода уменьшить в 2-3 раза, это и будет нормальным условием, чтобы оборудование работало долговечно и без перегрузок.

Технические характеристики автоматики DOORHAN Sliding-1300



Крышка корпуса привода сделана из устойчивого к механическим повреждениям ABS-пластика, а нижняя часть из алюминия, окрашенного порошковым методом.

Корпус имеет класс защиты IP44, который не позволяет попасть влаге и грязи к внутри находящемуся оборудованию.

Снизу в корпусе есть отверстие, которое предназначено для удобной подводки электрических кабелей подключения электронной платы управления.

Наружная шестеренка, которая контактирует с зубчатой рейкой, сделана из стали, а ведущая у редуктора из полимеров, и такая конструкция не совсем подходит для работы в наших климатических условиях.


Многих не устраивает, что полимерные детали при морозах могут раскрошиться, а в жару стать мягкими и в этом я не буду переубеждать, но если посмотреть на допустимый температурный диапазон работы Sliding-1300, который имеет значения от -400С до +550С, можно рассматривать его для работы в конкретных регионах Украины.

Электродвигатель привода обладает мощностью, которой вполне хватает, чтобы перемещать ворота массой до 1300кг.

Самоблокировка привода

Привод Sliding-1300 является самоблокирующимся, поэтому покупать замок не принципиально, автоматика в состоянии покоя не даст вручную перемещать створку.

Чтобы блокировку снять, например, при отключенной электроэнергии, вместе с автоматикой в комплекте есть специальный ключ разблокировки привода.

Электронная плата блока управления



Плата имеет специальные фильтры от воздействия возможных электромагнитных помех, делая стабильной работу автоматики.

Чтобы этот электронный элемент было легко подключить, у него удобно расположены клеммы и специальные разъемы для кабелей дополнительного оборудования.

На поверхности платы расположены световые индикаторы для визуального контроля работы оборудования.

Плата расположена в корпусе привода сверху и имеет защитный футляр от возможного попадания на ее поверхность пыли и конденсата.


Для настройки платы защитный футляр снимать не нужно, потому что на его поверхность выведены специальные ручки тонкой настройки.

У платы есть разъем для подключения антенны, которая значительно увеличивает дальность действия пульта дистанционного управления.

Для защиты всех электронных элементов платы есть специальный предохранитель с пониженным сопротивлением.

Если возникает перегрузка по току, предохранитель увеличивает сопротивление до тех пор, пока не собьет возникшую перегрузку. После этого он самостоятельно перезапускается и снижает свое сопротивление.

Кроме того, что плата защищена футляром от конденсата и пыли, ее поверхность покрыта специальным лаком для большей безопасности всех ее элементов.

Основные возможности автоматики, за которые отвечает плата управления:

  • Автоматическое закрывание ворот после паузы, длительность которой можно самостоятельно установить.
  • Реверс ворот по достижению приводом граничного усилия. Если створка упрется в препятствие и привод начнет работать с повышенной нагрузкой, блок управления автоматически его отключит, чтобы не сгорело оборудование.
  • Режим калитки. Можно остановить ворота в любой точке проезда, чтобы оставить необходимый проход.
  • Увеличенная мощность двигателя на старте в течение двух секунд, чтобы легче начать движение ворот.

Встраиваемый приемник

Данный элемент подсоединяется к плате управление и принимает сигналы от пульта частотой 433МГц.

У Sliding-1300 записать в память можно до 60-ти пультов при помощи, которых можно управлять автоматикой.

Зубчатая рейка

Крепится снизу к каркасу створки и приводится в движение за счет вращения наружной шестеренки привода.

Рейка изготовлена из оцинкованной стали, что обеспечивает ее долговечную работу.

Данный элемент поставляется отрезками по одному метру, чтобы была возможность максимально подогнать ее длину под длину створки.


Пульт дистанционного управления

Производитель Doorhan предлагает две серии пультов дистанционного управления:

  • Transmitter
  • TW

Серия Transmitter:

Transmitter-2 – может управлять двумя системами автоматизации, например, приводы домашних ворот и ворот дачи.


Transmitter-4 и Transmitter Premium – при помощи этих брелков можно управлять четырьмя автоматическими системами.


Серия TW:

TW1 – одноканальный пульт, способный управлять одной системой автоматизации.

TW2 – двухканальный пульт, способный управлять 4-мя системами автоматизации.

TW15 – пятнадцати канальный пульт, способен управлять 15-ю системами автоматизации.


Магнитные концевые выключатели

Данная система отключения состоит из двух магнитов закрепленных по краям зубчатой рейки и датчика-геркона, вмонтированного привод.

Магниты расположены по краям, чтобы отключать автоматику, когда ворота находятся в крайнем открытом или закрытом положении.

Когда один из магнитов приближается к приводу, его поле воздействует на датчик-геркон, в результате чего разрывается цепь и оборудование останавливается.

Данная система пользуется широкой популярностью в нашей климатической зоне, хотя и стоит дороже, чем механическое отключение.

Дело в том, что механика в наших зимних условиях нередко блокирует нормальную работу ворот.

В мороз может примерзнуть металлическая пружина на корпусе привода к одному из выключателей, в результате чего не получится включить автоматику, потому что блок управления буле считать, что на пружину действует один из механических выключателей. Данный узел каким-то образом придется отогревать.

Выпавший снег может задержаться на зубчатой рейке, который будет загребать металлическая пружина. В результате снега может накопиться такое количество, что он вместо механического выключателя отогнет пружину и отключит привод, до того как ворота открылись или закрылись.

Вот почему большинство людей останавливают свой выбор на автоматике с магнитной системой отключения.


Фотоэлементы безопасности

Фотоэлементы позволяют избежать возможного удара с препятствием.

Их можно закрепить на столбах ворот друг напротив друга или установить на специальных стойках. При последнем варианте размещения препятствие будет выявлено значительно раньше, потому что стойки располагаются на определенном расстоянии от ворот.


Фотоэлементы устанавливаются парами, чтобы во время работы автоматики между ними возникал инфракрасный луч. Если этот луч будет разорван препятствием, это послужит сигналом электронной плате управления остановить ворота, и направить их в противоположную сторону от него.


Автоматику Sliding-1300 можно оборудовать такими моделями фотоэлементов:

  • Photocell-N
  • Photocell-R
  • Photocell-W

Технические характеристики фотоэлементов Photocell


Photocell-N можно разместить на расстоянии друг от друга до 20 метров, а угол рассеивания инфракрасного луча равный семи градусам дает возможность не устанавливать их в едином горизонте по отношению друг к другу.

Photocell-R можно устанавливать на разной высоте, а соединить их инфракрасным лучом при помощи поворота нивелировочных платформ.

Для Photocell-W не нужно прокладывать кабеля, чтобы их подключить, потому что они работают от батареек.

Сигнальная лампа


Предназначена для привлечения внимания рядом находящихся с воротами людей о том, что створка находится в движении. Учитывая, что перемещение ворот практически бесшумно, данный элемент безопасности полезен в темное время суток.

У Doorhan есть две модели ламп:

  • Lamp
  • Lamp-LED

«Lamp» имеет антенну для увеличения дальность передачи сигналов от пульта дистанционного управления.

«Lamp-LED» имеет светодиодные элементы, значительно снижающие потребление электроэнергии и увеличивающие срок службы лампы.

Технические характеристики сигнальных ламп
