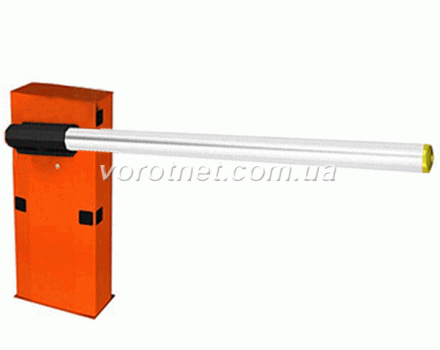

Комплект автоматики Came GARD-6500 Оптимальный



 АКЦИЯ!


Заказать
Тумба шлагбаума 001с элементами управления и механизмами, приводящими в действие стрелу1 шт.
Сигнальная лампа1 шт
Стрела полуовального сечения1 шт.
Неподвижная опора1 шт.
Красные светоотражающие наклейки? шт.
Пульт дистанционного управления1 шт.
Фотоэлементы2 шт.
Кронштейн крепления фотоэлементов

1 шт.



Комплект автоматики Came GARD-6500 Максимальный



 АКЦИЯ!


Заказать
Тумба шлагбаума 001с элементами управления и механизмами, приводящими в действие стрелу1 шт.
Сигнальная лампа1 шт
Стрела полуовального сечения1 шт.
Неподвижная опора1 шт.
Красные светоотражающие наклейки? шт.
Пульт дистанционного управления? шт.
Фотоэлементы2 шт.
Кронштейн крепления фотоэлементов1 шт.
Стойки под фотоэлементы2 шт.
Дюралайт1 шт.
Устройство управления1 шт.
Стойка для устройства управления1 шт.
Индукционная петля датчика SMA

1 шт.


Скорее всего, что Вы сейчас занимаетесь поиском наилучшей модели шлагбаума, но на украинском рынке достаточно много предложений и определиться в некотором смысле сложно. Вы не первый кто столкнулся с такой проблемой, поскольку при подобных параметрах разных моделей, цена на них имеет очень большой разрыв.

В сфере подбора, установки и обслуживания всякого рода воротных систем я работаю уже не один год, причем практически, а не в теории. Поэтому в данной статье-обзоре я хочу с Вами поделиться знаниями, как выбрать ту или иную модель шлагбаума, чтобы Вы в дальнейшем во время эксплуатации не имели головной боли по поводу частых поломок, или что просто шлагбаум не «тянет».

Для этого, я предлагаю рассматривать все нюансы подбора модели на примере GARD 6500, который производится в Италии. Данное оборудование является достаточно надежным и долговечным, хотя и недешевым.

Поэтому, если Вам нужен шлагбаум, но стоимость данного предложения не очень устраивает, обратитесь для подбора более приемлемой модели к одному из наших специалистов, который Вам бесплатно все подберет.

Наши специалисты - это опытные инженеры с многолетней практикой подбора и установки шлагбаумов и другого воротного оборудования, поэтому при разговоре с ними Вам никто, ничего навязывать не будет, а вот, что Вы получите гарантированно – это бесплатную техническую консультацию.

Ну а теперь давайте вернемся к статье и рассмотрим основные разделы, которые в ней описываются:

  • Стрела с возможностью изменения длины
  • Интенсивность использования – один из наиболее важных параметров выбора шлагбаума
  • Тумба шлагбаума
  • Блок управления
  • Электропривод
  • Разблокировка электропривода
  • Приемник сигналов
  • Пульт дистанционного управления
  • Фотоэлементы безопасности DIR
  • Сигнальная лампа KLED
  • Антенна
  • Несколько слов об эксплуатации шлагбаума
  • Почему многие люди покупают шлагбаумы у нас

Стрела с возможностью изменения длины

Полезная длина стрелы у GARD 6500 составляет 6,5м, но если Вам не нужна такая величина, Вы очень легко можете отрезать лишнюю часть. Также обратите внимание, что помимо полезной длины, которая равна ширине проезда, необходимо еще оставить часть равную 362мм – она будет «заходить» на тумбу, чтобы закрепить стрелу.


Изначально стрела идет с левосторонней возможностью установки, поэтому, если Вам необходима правосторонняя, заранее озвучьте это нашему специалисту, чтобы он выполнил соответствующие изменения в рамках предпродажной подготовки.


По умолчанию в основной комплект шлагбаума входит стрела 001G06850, которая идет с круглым сечением из алюминия диаметром 100мм и окрашена в белый цвет. Полная длина стрелы составляет 6,85м и имеет профиль для паза.

Альтернативным вариантом может быть стрела 001G0602. Она подобнаосновной стреле, но не имеет профиля для паза.

Для исключения попадания атмосферных осадков, пыли или грязи вовнутрь стрелы, есть специальную заглушку для свободного края.

Кстати если Вы планируете установку шлагбаума в ветреном районе, то стрела круглого сечения как раз то, что надо – по сравнению с прямоугольной, она оказывает меньшее сопротивление ветру и в итоге не сможет согнуться при сильных порывах.

В шлагбауме роль противовесов выполняют специальные балансировочные пружины, которые устанавливаются в тумбе, и в зависимости от длины стрелы имеют разные размеры, а именно:

  • 001G02040 – балансировочная пружина диаметром 40мм (желтый цвет)
  • 001G04060 – балансировочная пружина диаметром 50мм (зеленый цвет)
  • 001G06080 – балансировочная пружина диаметром 55мм (красный цвет)

Как я уже писал, пружины необходимого диаметра устанавливаются в зависимости от длины стрелы и эти значения изображены на графике ниже:


*Стандартная стрела – это стрела с прозрачным профилем для паза и концевой заглушкой

Когда устанавливается пружина 001G04060 диаметром 50мм (зеленый цвет) необходимо ее соединение со стрелой выполнить, как показано на рисунке ниже в соответствии с таблицей установочных параметров:



Интенсивность использования – один из наиболее важных параметров выбора шлагбаума

Данный показатель является характеристикой, которая указывает процентное соотношение допустимого времени работы и необходимого отдыха шлагбаума за определенный отрезок времени. То есть, проще говоря, сколько оборудование может работать, а сколько обязательно находится в покое.

Я уже писал, что интенсивность выражается в процентах, и для большего понимания данной характеристики я приведу пример показателя интенсивности, который равен 40%, и отрезка времени 10-ть минут. Так, в течение этого времени шлагбаум должен работать, чтобы не было перегрузок не более 4-х минут, даже с остановками, а шесть минут обязательно отдыхать.

В нашем же случае модель GARD – 6500 имеет показатель, который равен 100%, то есть это высокоинтенсивное оборудование, рассчитанное на очень большой поток людей и автотранспорта. Но это никак не говорит о том, что он сможет работать без остановок, иначе такой авральный режим приведет его к более быстрому износу. Да и в целом остановки все равно будут, чтобы например, подождать пока проедет автомобиль.

Кстати, хочу отметить, что покупать оборудование с запасом не имеет никакого смысла - Вы заплатите за мощность, которая никогда не будет использована, а цена, как ни как выше минимум в два раза.

Тумба шлагбаума

Корпус тумбы сделан из оцинкованной стали, толщиной 2мм, которая окрашена эпоксидной порошковой краской.

Для быстрой и простой установки, вместе с корпусом тумбы идет оцинкованное монтажное основание, которое имеет четыре накладные анкерные пластины с крепежными болтами.

Для блокировки стрелы, тумба имеет специальный фланец ее крепления, тоже изготовленный из оцинкованной стали.

Тумба предназначена для удерживания стрелы и в ее корпусе размещаются:

  • Блок управления
  • Механические упоры для обеспечения безопасности
  • Концевые выключатели
  • Балансировочные пружины
  • Привод с червячным редуктором и постоянной консистентной смазкой

Технические характеристики шлагбаума Came GARD-6500

Электропитание двигателя
24В, 50/60Гц
Максимально потребляемый ток
15А
Мощность
300Вт
Максимальный вращающий момент
600Нм
Передаточное соотношение
1/202
Время открывания
4÷8 сек.
Интенсивность работы
100%
Класс защиты
IP54
Масса / Класс изоляции
78,5 / I
Диапазон рабочих температур
от -20°С до +55°С

Блок управления

Это специальная электронная плата, отвечающая за работу всей автоматической системы шлагбаума.


Устройства, подключающиеся к электронной плате должны быть с рабочим напряжением электропитания 24В. Суммарная нагрузка от них не должна превышать 40Вт.

Электронная плата позволяет выполнять такие действия автоматического шлагбаума:

  • Подъем и опускание стрелы
  • Открывание и режим «присутствия оператора»
  • Подъем стрелы с фиксацией в открытом положении
  • Полная остановка
  • Автоматическое закрытие шлагбаума – время ожидания можно самостоятельно задавать
  • Моментальное закрытие шлагбаума, после подачи соответствующей команды
  • Включение световой сигнальной лампы за несколько секунд до начала движения шлагбаума
  • Режим «ведомый»
  • Контроль торможения усилия стрелы
  • Контроль тягового усилия. Его величину можно задавать самостоятельно. Тяговое усилие предназначено на случай, если стрела упрется в препятствие, чтобы не сгорел двигатель от перегрузки. Если привод почувствует ее во время подъема стрелы, то мотор будет остановлен, а если это произойдет во время опускания то, стрела изменит направление и после истечения установленного времени закроется автоматически.

Технические характеристики электронной платы блока управления

Напряжение электропитания
230В, 50/60Гц
Максимальная мощность
400Вт
Потребление в состоянии покоя
110мА
Максимальная мощность аксессуаров, работающих от 24В
40В
Класс изоляции контуров
II
Материал корпуса
ABS
Класс защиты корпуса
IP54
Диапазон рабочих температур
от -20°С до +55°С

Электропривод

Данный механизм самоблокирующийся, то есть когда он не работает, стрела жестко зафиксирована. Привод имеет червячный редуктор – это наиболее распространенная конструкция, которая обеспечивает долговечную работу оборудования. Все механические части, и подшипники постоянно находятся в консистентной смазке.

Двигатель обладает мощностью 300Вт. Напряжение электропитания 24В обеспечивает возможность высокоинтенсивной работы. Кроме того, автоматический шлагбаум можно оборудовать системой бесперебойного электроснабжения.

Бесперебойное питание обеспечивается двумя аккумуляторами по 12В каждый. В работу они включаются автоматически, как только произошло отключение от основного источника, и так же отключаются когда электроснабжение восстановлено.

Не скажу, что батареи проработают долго, если необходимо будет обеспечивать шлагбауму высокий пропуск, но на какое-то время они все-таки способны выручить.

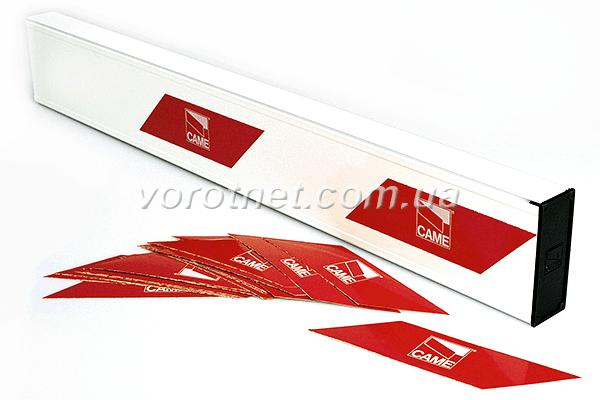

Красные светоотражающие наклейки. Помогут пешеходам и водителям в ночное время быстро сориентироваться, в каком положении находится стрела шлагбаума.

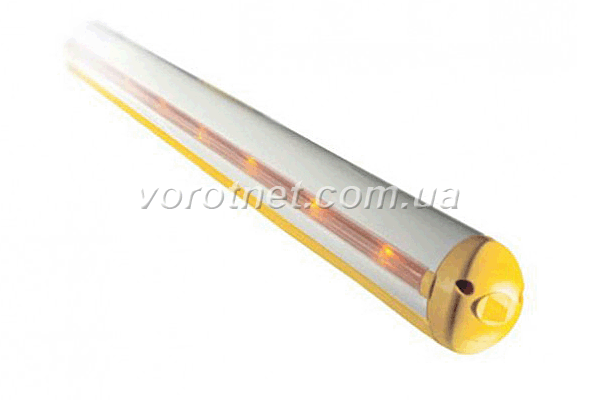

Дюралайт – это световая гирлянда, сделанная из пластичных полимеров. Дюралайт представляет собой трубку, закрепленную на стреле шлагбаума, в которой размещены светодиоды.

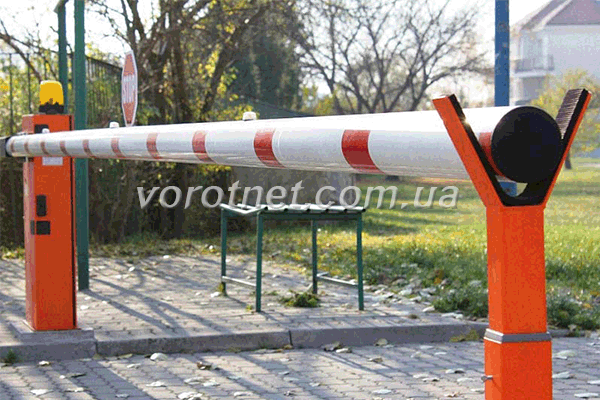

Неподвижная опора является для свободного края стрелы держателем, когда шлагбаум опущен. Опора не дает находиться стреле на весу, что оставляет ее ровной даже после длительного времени эксплуатации.

Разблокировка электропривода

Как я уже ранее писал, привод самоблокирующийся, то есть все его механизмы после остановки находятся между собой в сцеплении, что удерживает шлагбаум жестко.

Чтобы стрелу можно было перемещать вручную, например, при отключенной электроэнергии, у шлагбаума предусмотрен механизм разблокировки, которым достаточно просто воспользоваться.

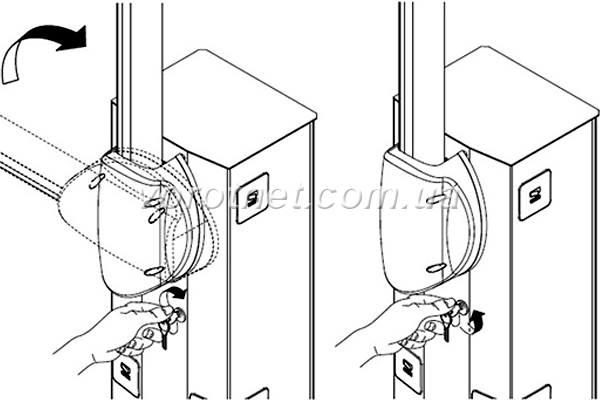

Итак, чтобы снять блокировку необходимо:

    •  В разъем, который находится на тумбе вставить специальный ключ и повернуть его по часовой стрелке.
    • Поднять стрелу, и зафиксировать ее в таком положении повернув ключ против часовой стрелки.

    Важно! Если стрела повреждена в результате ДТП или пружины разбалансированы, есть опасность травмироваться при разблокировке, потому что пружины могут привести к очень резкому вращению стрелы или ее крепления.

    Приемник сигналов

    Приемник сигналов представляет собой плату, которая устанавливается в тумбе. Сигналы принимаются частотой 433,92МГц от пульта и передаются на электронную плату управления.
    Кроме этого, при помощи приемника программируется пульт. И здесь стоит сказать об одном недостатке: прописываются настройки только одному пульту, а от него уже копируются другим. То есть получается, что посторонние тоже могут их себе скопировать.

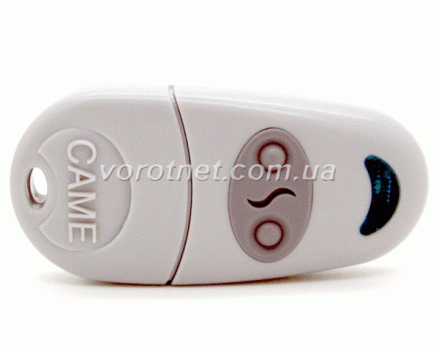

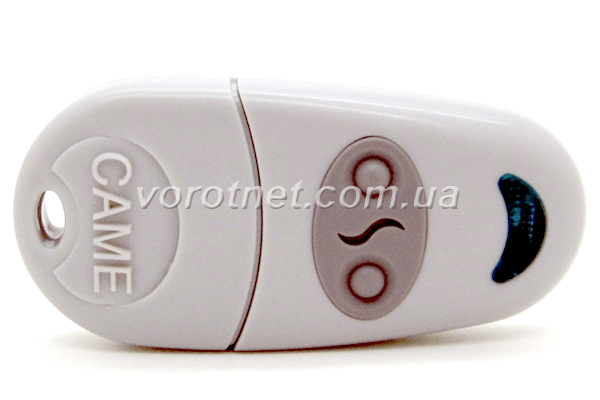

    Пульт дистанционного управления

    Осуществляет передачу радиосигнала к приемнику с частотой 433,92МГц. Все элементы пульта защищены ударопрочным пластиком.
    Из-за того, что радиус действия у пульта относительно небольшой, рекомендуется устанавливать антенну, благодаря которой дальность действия будет более 100м.

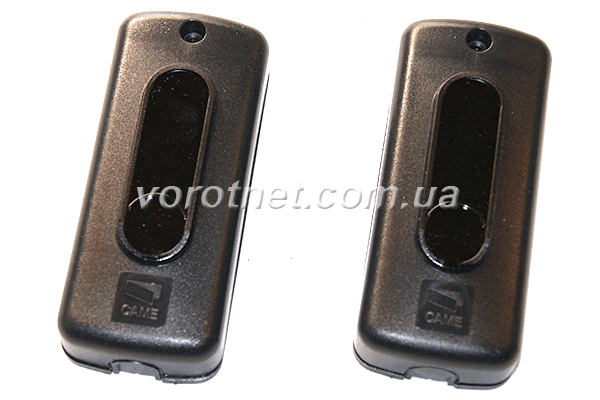

    Фотоэлементы DIR

    Служат для выявления препятствия еще до того, как в него упрется шлагбаум.
    Принцип их работы основан на том, что они устанавливаются оптическими частями друг напротив друга и образовывают между собой инфракрасный луч, когда шлагбаум приводится в действие. Если внезапно возникшее препятствие разорвет лучевой барьер, то это послужит сигналом для блока управления, чтобы во время опускания стрела резко остановилась и поднялась, а во время подъема просто остановилась.

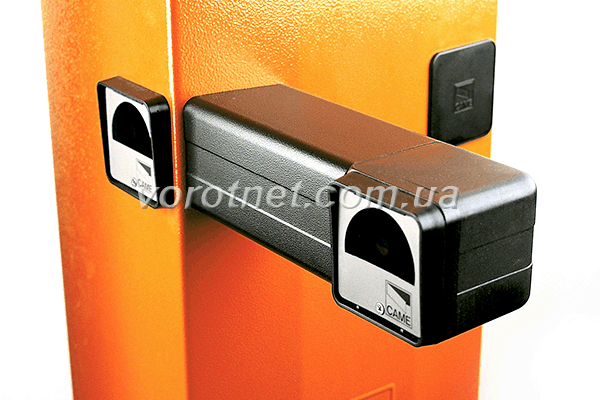

    Это оборудование может быть закреплено на специальных кронштейнах в створе проезда. Но, такая установка позволит выявлять препятствие, когда оно уже в непосредственной близости от шлагбаума. И если автомобиль будет двигаться на приличной скорости, то автоматика шлагбаума может и не успеть среагировать.

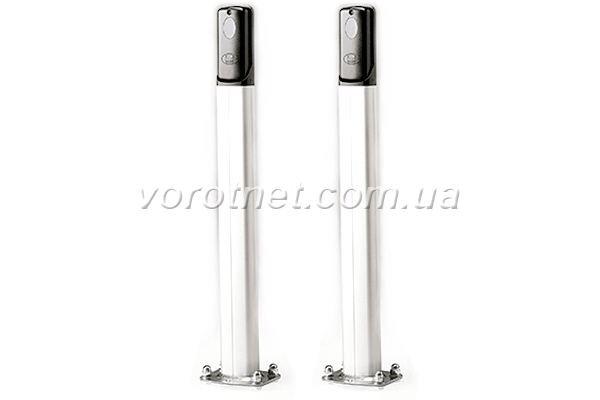

    Поэтому для более раннего выявления, фотоэлементы можно установить на специальные стойки на определенном расстоянии от стрелы шлагбаума.


    Основные технические характеристики фотоэлементов DIR

    Напряжение электропитания
    12/24В
    Потребляемый ток
    60мА (24В)
    Диапазон рабочих температур
    -20°С ÷ +70°С
    Материал корпуса
    ABS пластик
    Класс защиты от воздействия атмосферных явлений
    IP54

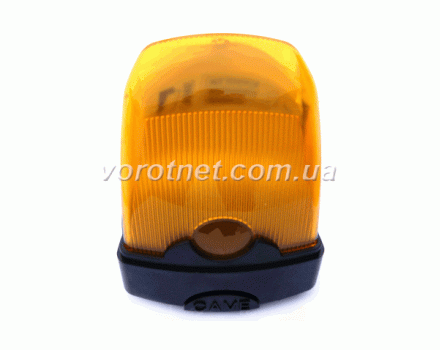

    Сигнальная лампа KLED

    Это общепринятый сигнал, оповещающий об опасности, который можно увидеть на различном движущемся оборудовании. Ночью или при плохой видимости, это отличный специальный сигнал, указывающий на работу шлагбаума.

    Лампа начинает мигание чуть раньше, чем начнет движение стрела.


    Технические характеристики сигнальной лампы KLED

    Материал корпуса
    ABS пластик
    Класс защиты
    IP54
    Мощность
    25Вт
    Диапазон температур
    -20°С ÷ 55°С
    Габариты
    130х170х76
    Напряжение электропитания
    220В

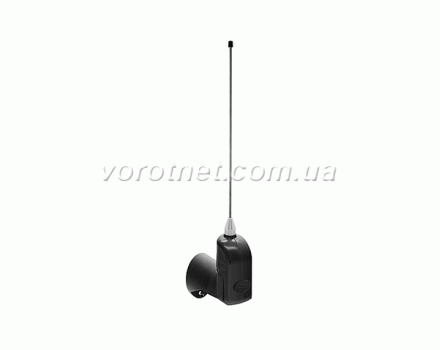

    Антенна

    При помощи нее дальность действия пульта дистанционного управления составляет не менее 100м, в зависимости от наличия помех и прямой видимости. Для простого и быстрого монтажа, антенна оборудована специальным кронштейном.


    Несколько слов об эксплуатации шлагбаума

    • Проверяйте надежность крепления механических элементов
    • Все механические элементы должны быть смазаны
    • Если на оптических частях фотоэлементов есть пыль или грязь, то их необходимо удалить салфеткой, смоченной водой без использования растворителей или химических моющих средств
    • Если возле стрелы шлагбаума есть деревья или другие зеленые насаждения, следите, чтобы они не мешали открытию или закрытию
    • Шлагбаум необходимо использовать только при тех температурах, которые указаны в его техническом паспорте
    • Чтобы электроника шлагбаума не перегорела от скачков напряжения, ее нужно защитить стабилизатором

    Почему многие люди покупают шлагбаумы у нас

    • Мы предлагаем оборудование по рекомендованной цене завода-изготовителя, то есть без всяких накруток
    • Вам не обязательно вносить предоплату, расплатиться за покупку можно по факту ее получения
    • Согласованный с Вами заказ, будет к Вам выслан в течение суток в ближайшее к Вам отделение транспортной компании
    • Доставку мы выполняем за свой счет
    • Все купленное у нас оборудование обслуживается в наших сервисных центрах как во время гарантийного, так и послегарантийного сроков
    • Предлагаемые нами шлагбаумы сертифицированы в Украине
