Rotelli Premium 1300

Rotelli Premium 1300 - мощный и надежный итальянский электропривод для откатных ворот весом до 1300 кг

Тольки до 31.10.2022

Подробная, пошаговая, видео-инструкция по установке привода Rotelli 1300.

А за сколько, по времени, Вы сможете поставить этот привод?

До сих пор, рекорд - 1 час 23 минуты!

Как производят приводы Rotelli?

10 лет гарантии на редуктор за счет масляной ванны и прочности

Это новая модель на рынке воротной техники и ее смело можно назвать самым выгодным на сегодняшний день предложением: механизм с мощным мотором и полностью металлическим редуктором, причем металлом я называю сталь и бронзу, а не порошковый сплав силумин.

В приводе Rotelli Premium 1300 нет ни единой пластиковой или силуминовой детали, поэтому данное оборудование действительно сможет в штатном режиме перемещать створку ворот весом до 1,3т.

Далее я расскажу о рабочих и технических характеристиках этой модели и вместе с Вами разберу механизм по винтикам, а для удобства систематизирую информацию по разделам:

• Кто и где собирает приводы Rotelli

• Комплектация автоматической системы

• Рабочие и технические характеристики Rotelli Premium 1300:

• Выводы и рекомендации


Нет времени все это читать? Не проблема – в рамках бесплатной консультации для посетителей данного сайта наш специалист ответит на все Ваши вопросы по телефону.

Что будет, если Вы оставите на этом сайте свой телефонный номер:

Вам позвонит наш инженер монтажник и просто ответит на все вопросы. Если нужно – поможет подобрать оптимальное для Ваших ворот оборудование.

Никаких обязательств консультация не предусматривает – Вы ничего не должны у нас заказывать.

Продавцы звонить не будут, реклама SMS-ками никогда не придет.

Зачем Вам наша реклама? Посмотрите лучше наши спецпредложения:

1. Тест-драйв. Рекомендуемую автоматику Вы можете протестировать на своих воротах на протяжении 12-ти месяцев. Если не понравиться ее работа – в любой момент вернете ее нам (причем уже б/у), и мы без возражений возместим стоимость в полном объеме.

2. Цена. Предлагаем воротное оборудование по самой выгодной на рынке цене – мы официально представляем бренд Rotelli в Украине, потому у нас Вы купите автоматику за те же деньги, что и прямо на заводе, но без затрат на поездку в Италию.

3. Доставим до удобного Вам отделения транспортной компании (отправим в течение суток).

4. Предоплату делать не нужно – оплатите свой заказ по факту получения. Можете сначала проверить содержимое посылки.

5. Гарантийное и послегарантийное сервисное обслуживание. Предоставляем 5 ЛЕТ гарантии на эту модель и 10 ЛЕТ гарантии на ее редуктор.

6. Самостоятельный монтаж. Пришлем в подарок авторскую инструкцию по установке автоматики Rotelli и гарантируем, что Вы сможете смонтировать и подключить ее своими руками. Ваша экономия в этом случае составит 50€.

7. Бесплатная консультация эксперта. Вы можете звонить нам на протяжении всего срока эксплуатации данной техники и наши специалисты всегда помогут толковым советом.

8. Подарим детальный чертеж Ваших ворот, а также подробную инструкцию по их самостоятельному изготовлению при заказе у нас фурнитуры для откатных ворот.

Кто и где собирает приводы Rotelli

Я начал обзор с этого вопроса по простой причине: во всемирной паутине Internet блуждают статьи о том, что Rotelli – это пиццерия, а не завод по производству техники для ворот.

Хочу сразу всех успокоить: есть такая сеть, и она действительно называется Rotelli, а кроме пиццерии такое же название в Италии имеют сеть магазинов стильной кожгалантереи, производитель машинного масла, марка макарон и даже художественная галерея.

Секрет в том, что итальянское слово «rotellina» переводится как «колесо», соответственно, все что ассоциируется с ним называется подобным образом.

Автоматика для ворот Rotelli производится на небольшом предприятии, расположенном недалеко от Виченцы, которое начало свою работу на базе бывшего завода сложных металлоконструкций.

Так сложилось, что хорошее оборудование для намотки двигателей и станки с ЧПУ для обработки металла у них были, поэтому вначале завод выполнял заказы известных брендов на партии элитной техники с мощными моторами и металлическими редукторами, а позже начал собирать собственную автоматику по той же схеме: мощный двигатель и металлический редуктор.

Комплектация автоматической системы

Электропривод Rotelli Premium 1300 упакован в фирменную картонную коробку песочного цвета (в такой таре поставляется вся продукция Rotelli):

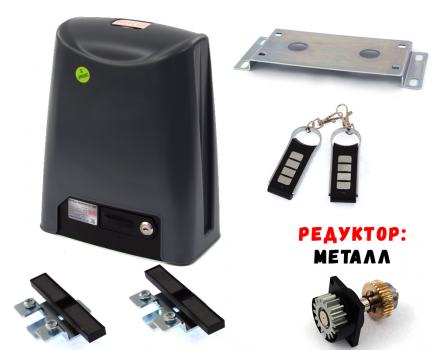

В коробке находится сам привод, монтажное основание из оцинкованной стали, крепежные элементы и ключи для разблокирования вручную:

Для автоматизации откатных ворот обязательными элементами являются также зубчатая рейка и любая система управления воротами.

Мы включаем в минимальный комплект 4м стальной оцинкованной зубчатой рейки GEAR RACK (модуль М4) – привод перемещает створку, преобразуя вращательный момент своего двигателя в поступательное движение посредством сцепления зубьев своей внешней шестерни с зубцами рейки, поэтому модуль зубьев должен совпадать.

Внешняя шестерня стальная, соответственно рейка тоже должна быть из стали – мощный привод просто проредит зубы пластиковой рейки на первом же маневре.

Четырех метровых отрезков достаточно для автоматизации трехметрового проезда, но если Ваши ворота шире, можете добрать необходимое количество (рейки нужно на один метр больше, чем длина Вашей створки).

Для управления воротами рекомендуем использовать пульты д/у – это самый удобный и популярный вариант. Мы включили в минимальную комплектацию пару четырехканальных брелоков-передатчиков Dialog с динамическим типом кодирования, работающих на частоте 433,92МГц:

Перечисленных элементов достаточно для автоматизации откатных ворот, но привод предназначен для тяжелой створки, потому аксессуары безопасности тоже можно отнести к необходимым элементам.

В расширенном комплекте MAXI Вы видите еще сигнальную лампу и фотоэлементы.

Сигнальная лампа Lampada представляет собой проблесковый маячок оранжевого цвета, который мигает с частотой 1 раз/сек, пока работает двигатель привода.

Кроме основного своего назначения (информировать световым сигналом о работе движущегося механизма), лампа увеличивает дальность работы пультов дистанционного управления, поскольку в нее встроена антенна.

Фотоэлементы Sensore являются датчиками обнаружения препятствий, принцип работы которых основан на передаче инфракрасного сигнала от светодиода на фотодиод.

Эти детекторы крепятся в створе ворот напротив друг друга прямо на опорные столбы (можно на специальные стойки) и сканируют проезд во время движения ворот невидимым лучом. Если луч прервется – створка остановится, а если она закрывалась, начнет обратное движение.

То есть, фотоэлементы предотвратят удар воротами.

Комплектацию рассмотрели, можем вернуться к самому электроприводу. Предлагаю разобрать его и сопоставить заявленные производителем возможности с реальными.

Рабочие и технические характеристики Rotelli Premium 1300

Некоторые параметры следует пояснить:

Интенсивность использования – это процентное соотношение допустимого времени работы и обязательного остывания. Данный параметр характеризует назначение привода: использование до 40% относит механизм к бытовым, а 70-100% - это промышленная автоматика.

Интенсивность 50% говорит о полупромышленном назначении модели, то есть она может из условных 10 минут работать половину времени, а оставшиеся 5 минут нужны для отдыха. Такой привод можно устанавливать на ворота частного дома, дома на несколько хозяев, и даже небольшого офиса.

Двигатель механизма питается от переменного тока напряжением 230В (50-60 Гц) – такие моторы более мощные, чем те, которые питаются от постоянного тока напряжением 24В, но могут нагреваться, потому для ворот с большим транспортным потоком они не применяются.

Зедсь мы видим термозащиту, которая при нагревании мотора до 150°С его отключит и не позволит сгореть.

Класс защиты IP 44 – это степень защиты корпусом внутренних узлов и механизмов. Данный показатель гарантирует защиту от пыли крупнее 1мм, и брызг, разлетающихся в любом направлении (например, из-под колес машины).

Разбираем привод

Механизм расположен в корпусе темно серого цвета, который не выгорает и не изменяет цвет. Основание привода сделано из алюминия, не поддающегося коррозии.

Внутри корпуса находятся массивный двигатель, металлический редуктор, блок управления в собственном защитном кожухе, пусковой конденсатор на 16 мкФ и система магнитных концевых выключателей:

Двигатель:

Мотор Rotelli Premium 1300 действительно крупный, что говорит о его мощности: по габаритам и весу движка можно даже визуально судить о возможностях механизма – маленький моторчик не выдаст серьезного усилия.

Как видите, масса двигателя составляет 4,5кг (сам привод весит 15,0кг). Чтобы Вам было понятно много это или мало: часто весь привод для откатных ворот, причем с прославленным лейблом, весит 4,5кг, а его движок - менее 2,0кг.

Двигатель состоит из статора с медными обмотками и увесистого ротора, сидящего на подшипниках:

Производителем заявлена мощность 500Вт при тяговом усилии 43Нм.

Давайте проверим: номинальный показатель мощности можно рассчитать, как произведение параметров напряжения питания двигателя и потребляемого тока.

230В х 2,2А = 506Вт.

Как видите, в таблице с техническими характеристиками заявлена именно номинальная, а не максимальная мощность, которая под нагрузкой будет увеличиваться.

Косвенно о мощности механизма кроме габаритов мотора можно судить по толщине его вала:

Стальной вал двигателя имеет толщину 20,02мм.

Это много, можно сказать, рекорд среди валов воротной автоматики, если учесть, что часто приходится видеть валы по 8-10мм.

Есть приводы, у которых вал толщиной 8,0мм, при этом у мотора имеется проточка для стопорного кольца, и в этом месте вал имеет толщину всего 6,0мм.

Если он отламывается от движка, ремонту узел уже не подлежит и приходится менять весь двигатель, а это 150-200€.

Почему отламывается? Потому что все современные приводы оснащены системами обнаружения препятствий, которые останавливают движение ворот если створка во что-то упрется и запускают реверсное движение. Этого тонкий вал не выдерживает.

Еще одним косвенным показателем мощности мотора является емкость конденсатора. Rotelli Premium 1300 оснащен пусковым конденсатором на 16мкФ:

Если Вы видите в автоматике для откатных ворот конденсатор емкостью 6мкФ, а в технических характеристиках заявлена мощность двигателя 500Вт – есть причины для сомнений.

Дело в том, что многие производители (в том числе итальянцы) в паспортных данных приводов указывают не номинальную, а максимальную мощность, которая достижима на пике возможностей механизма.

Разумеется, такой привод не сможет перемещать створку весом 1300кг, поскольку реальной «мощи» у него не более 150-200Вт.

По всем прямым и косвенным показателям электропривод Rotelli Premium 1300 обладает реальной мощностью 500Вт и тяговым усилием 43Нм, что подтверждает его способность работать на тяжелых воротах.

Единственное, на что следует обратить внимание – вес Ваших ворот при выборе автоматики должен учитывать все дополнительные нагрузки (массу снега и льда, которые могут «догрузить» створку зимой и даже тугой ее ход, если у Вас не отрегулированы ворота).

Если нужна помощь специалиста для расчета консолидированной нагрузки Ваших ворот, можно поручить это нам – в рамках бесплатной консультации для посетителей этого сайта все рассчитаем и даже определим необходимую Вам интенсивность привода.

Редуктор:

Крутящий момент двигателя преобразуется в поступательное движение ворот через червячный редуктор, поэтому для мощного движка этот узел должен быть особенно надежным.

Редуктор Rotelli Premium 1300 представляет собой червяк, установленный на роторе двигателя, который вращает червячное колесо (ведущую шестерню), которая в свою очередь через стальной вал передает крутящий момент наружной (ведомой) шестерне.

Вал редуктора вращается на двух шарикоподшипниках закрытого типа – в отличие от большинства производителей, применяющих пластиковые втулки. Для Вас это означает гарантию безотказной работы в течение 10 лет.

Червячная пара состоит из двух шестерен, выполненных из закаленной стали:

Это гарантирует нормальную работу механизма в любых погодных условиях.

Дело в том, что в современных приводах почти все производители используют шестерни из технопластика. Не буду брюзжать о разнице в прочности стали и пластмассы – это очевидно. Самая большая проблема заключается в ограниченной температуре использования полимеров (от -20°С до +50°С).

Если Вы живете в регионе, где бывает холоднее -20°С, пластмассовая шестеренка может перемерзнуть и стать хрупкой, как стекло – Вы сломаете ее голыми руками.

В Украине температура воздуха не поднимается выше +50°С, но под прямыми солнечными лучами предметы нагреваются гораздо выше допустимого значения (вспомните песок на пляже, по которому невозможно ходить босиком, или мягкий асфальт на дорогах). При перегреве пластик может размягчаться и под нагрузкой детали могут изменять первоначальную геометрию.

С металлом от таких «катаклизмов» точно ничего не случится.

Теперь обратите внимание на проточку в ведущей шестерне – это часть механизма для разблокирования привода вручную.

Механизм разблокировки:

Червячный редуктор блокируется когда отключен двигатель, соответственно, сдвинуть створку с места не получится. Если же ворота обесточены, фиксацию нужно как-то снять. Для этого на самом приводе есть специальный механизм, который можно разблокировать ключом (идет в комплекте поставки):

Механизм работает так: вал соединяется с внутренней шестерней с помощью стальной шпонки, которая одной стороной входит в сам вал, а другой в клиновидный паз на этой шестерне:

Шпонку в этом углублении удерживает специальная пружинка, которая при разблокировании сжимается и выпускает ее из паза.

Когда Вы возвращаете привод в автоматический режим, шпонка должна вернуться в паз, но пружинка прижимает ее в том месте, где застанет, и не факт, что она будет напротив паза. Если нет, заскакивать на свое место шпонка будет на высоких оборотах двигателя.

Во избежание такого удара перед запуском двигателя нужно слегка качнуть ворота – Вы услышите характерный щелчок, который означает, что шпонка попала в свой паз.

Если забудете, закаленная сталь это выдержит, а пластику придется туго.

Смазка:

Долговечную работу мотора-редуктора обеспечивает и достаточное количество консистентной смазки черного цвета с хорошими смазывающими параметрами. Ее хватит на весть период эксплуатации и она не загустевает на морозе, поэтому зимой автоматика будет нормально работать.

Сами видите, что в этом редукторе реально нечему сломаться, поэтому мы берем его на гарантийное обслуживание в своем сервисном центре на 10 лет.

Вы часто слышите о такой гарантии?

Блок управления:

Блок управления Rotelli Premium 1300 находится внутри привода и защищен собственным пластиковым кожухом с окошком для доступа к плате:

Это удобно, поскольку для коррекции настроек не нужно снимать крышку, но она легко снимается, если Вам нужен полноценный доступ к плате управления.

Снимается с кронштейна и сам блок – это позволяет не стоять на коленях и не лежать возле привода при его монтаже. Снизу корпуса блока есть две уплотнительные резинки через которые протягиваются провода – это дополнительная защита платы от доступа к ней мелкой живности вроде мурашек и слизняков, которые любят селиться в теплых местах.

Блок расположен вертикально, и это дополнительная гарантия сохранности токопроводящих дорожек платы от повреждения в процессе эксплуатации.

Горизонтально лежащую плату настраивать, конечно, удобнее – все видно, но это единственный бонус такого расположения. Дело в том, что во время работы двигателя от разницы температур под корпусом привода неизбежно появляется конденсат, который собирается в капли, а они обязательно падают вниз. Рано или поздно эта влага добирается до печатных дорожек горизонтальной платы и окисляет их.

Кроме конденсата уничтожить плату может слой мелкой пыли, которая собирается на горизонтальных поверхностях. Видел даже поселения муравьев и мышей, привлеченных на зимовку теплом двигателя.

На вертикальной плате ничего не задерживается, поэтому можете забыть о ней.

Особенностью данной платы управления является простота ее настроек.

На отечественном рынке вообще нет аналогов платам моделей Rotelli Premium - Вам не нужно устанавливать никаких перемычек, преднастраивать их или перенастраивать.

Эта автоматика сразу имеет все необходимые установки - Вы просто подключите ее к электропитанию и можете начинать управлять воротами с пульта.

Так практически все и поступают, а если Вы все-таки захотите что-то изменить, никаких трудностей не будет: клеммы на плате съемные, что позволяет при необходимости диагностики или ремонта не отключать провода, а просто снять разъем:

Функции регулируются dip-переключателями и регуляторами (под крестообразную отвертку), потому они никогда не слетят вследствие скачка напряжения либо удара молнии, как это постоянно случается с электронными платами большинства современных приводов.

Dip-переключателями регулируются:

1. Функция автоматического закрывания ворот (если Вы забудете закрыть их за собой).

2. Скорость движения на старте и на финише – она должна быть ниже, чтобы избежать рывков, которые гробят детали механизма.

Регуляторами выставляются:

1. Необходимое для работы с Вашими воротами усилие привода (зимой нужно больше, чем летом).

2. Время, через которое ворота закроются автоматически (от 15 сек до 1 мин).

3. Расчетное время работы привода, по истечении которого мотор должен отключиться (если время вышло, а створка не закрылась, есть вероятность, что она во что-то уперлась). Если привод не отключить, мотор будет работать «до победы», пытаясь завершить маневр.

4. Остановка при столкновении с препятствием – если ворота открывались, они просто остановятся, а если закрывались, дадут обратный ход.

В блок управления также встроен универсальный радиоприемник, принимающий сигналы на частоте 433,92МГц. Вы можете прописать до 10 пультов д/у, а если необходимо больше передатчиков – есть возможность подключить внешний двухканальный приемник REC-2.

Кроме внешнего приемника блок управления позволяет подключать аксессуары безопасности – сигнальную лампу и фотоэлементы, которые автоматически начинают работать одновременно с двигателем привода.

Как видите, блок управления Rotelli Premium 1300 имеет все необходимые опции, при этом не перегружен множеством неиспользуемых функций. Этой болезнью сегодня страдают почти все современные приводы, платы управления которых буквально напичканы возможностями, которые никому не нужны, но в стоимость оборудования включены все до одной.

Я видел много моделей воротной техники и самые разнообразные блоки управления, но пока Rotelli Premium – это самая толковая плата, которую я встречал.

Простота и готовность к работе блока управления данной модели позволяют Вам установить этот привод самостоятельно, не привлекая наемных монтажников, услуги которых стоят порядка 50€.

Система концевых выключателей:

Когда створка достигает одного из крайних положений на открытие или закрытие привод должен остановить ее движение, поэтому автоматике необходима система, информирующая блок управления о завершении маневра. Такой системой являются концевые выключатели.

Модель Rotelli Premium 1300 оснащена бесконтактными концевиками магнитного типа. Это значит, что на концах зубчатой рейки нужно установить два разнополярных магнита с алюминиевым креплением (идут в комплекте поставки), а в самом приводе к алюминиевому картеру крепится магнитный датчик – геркон:

Вернее два геркона в специальном корпусе, каждый из которых распознает поля своих магнитов и останавливает двигатель когда один из них равняется с приводом.

Такая система не дает сбоев при любых погодных условиях поскольку геркон запаян в стеклянную колбу с инертным газом и помещен в отдельный пластиковый корпус – он просто не «видит» ничего, кроме магнитного поля, и не знает какая температура «за бортом».

Большинство производителей, особенно итальянских, оснащают автоматику более дешевой механической системой, в которой роль магнитов выполняют два металлических кронштейна по краям зубчатой рейки, а вместо геркона используется конструкция из двух микровыключателей, между которыми заключена обычная пружинка. Эта пружинка торчит из корпуса привода и ее отгибает в сторону определенного микровыключателя металлический кронштейн на рейке:

Все отлично работает ровно до наступления зимы: когда на зубчатую рейку падает снег, пружинка во время движения ворот нагребает себе снежку, которая ее отгибает вместо кронштейна, и блок управления останавливает двигатель через пару сантиметров, полагая что уже «приехали».

Кроме того, пружинка любит примерзать к одному из микровыключателей и блок управления вообще не запустит мотор пока Вы не отогреете данный узел (электрофен в помощь). Срывать створку не размораживая пружинку тоже нельзя, поскольку Вы просто сломаете ее.

Если для Вас не проблема всю зиму перед запуском двигателя воротной автоматики размораживать пружинку на приводе и чистить от снега зубчатую рейку – можете взять модель с механическими концевиками.

Если хотите чтобы ворота открывались и закрывались с пульта в любую погоду - Rotelli Premium идеальное решение.

Выводы и рекомендации

Мы исследовали привод для откатных ворот производства итальянской компании Rotelli и можем резюмировать:

1. Интенсивность использования Rotelli Premium 1300 составляет 50%, что относит данное оборудование к полупромышленному.

Это значит, что данная модель может быть установлена на любые ворота частного дома или двора с несколькими хозяевами, даже подойдет для небольшого офиса. Применение этой автоматики для промышленных ворот нежелательно, поскольку мотор должен остывать не меньше времени, чем работал, а при наличии многих независимых пользователей соблюдать это условие будет сложно.

Привод не сгорит если Вы заставите его гонять створку слишком часто – мотор при нагреве до 150°С отключит теплозащита, но эксплуатировать технику в авральном режиме в любом случае не следует.

2. Модель предназначена для автоматизации сдвижной створки весом до 1,3т.

При этом максимальный габарит ворот никогда не является приемлемым для использования электропривода, поскольку механизму придется работать не с «чистым весом» створки, а с учетом всех дополнительных нагрузок, вроде сильного ветра, возможного обледенения полотна или налипания на него снега.

Устанавливать автоматику можно только на отрегулированную воротную конструкцию – привод не рассчитан на сопротивление кривой фурнитуры. Если Ваша створка имеет тугой ход, исправьте это, даже замените фурнитуру если необходимо.

Прочесть о правилах выбора фурнитуры для откатных ворот можно здесь.

3. Мощность двигателя Rotelli Premium 1300 составляет 500Вт, причем производителем указан номинальный параметр мощности, а не максимальный и под нагрузкой этот показатель будет увеличиваться.

Тяговое усилие 43Нм позволяет утверждать, что мотору хватит сил перемещать тяжелые ворота и даже сорвать при необходимости примерзшую фурнитуру для начала движения.

ЦЕЛЫЙ ГОД ТЕСТ-ДРАЙВА этого оборудования на Ваших воротах будет достаточно, чтобы понять подходит Вам привод Rotelli Premium 1300 или нет?

Мы вернем стоимость данной автоматики в полном объеме, если Вам не понравиться ее работа, при этом без возражений и вопросов примем назад «бэушную» технику.

4. Редуктор электропривода относится к червячному типу – это самое удачное и надежное решение для воротной автоматики. Все детали редуктора выполнены из толстой закаленной стали, что гарантирует его безотказную работу много лет подряд.

Отсутствие пластиковых деталей позволяет использовать модель Rotelli Premium 1300 практически в любых климатических условиях, поскольку сталь никак не отреагирует на любую температуру, которую мы в принципе можем увидеть на градуснике за окном.

Концевые выключатели магнитного типа тоже гарантируют корректную всесезонную работу механизма.

Мы даем десятилетнюю гарантию на редуктор Rotelli Premium 1300.

В течение всех 10 лет мы обязуемся обслуживать его абсолютно бесплатно в нашем сервисном центре.

5. Сервисное обслуживание данной модели в гарантийный период (5 лет!) и на протяжении всего срока эксплуатации мы обеспечиваем в полном объеме.

У нас есть собственный сервисный центр и склад-магазин, в котором имеется полный набор запчастей и комплектующих для любой модели автоматики Rotelli, поскольку мы являемся официальным представителем данного производителя в Украине.

6. Плата управления Rotelli Premium настолько проста и продумана, что любой человек, независимо от образования и технической подготовки точно сможет установить и подключить данную модель своими руками.

Вам ничего не нужно будет настраивать вообще – просто подключите привод к электропитанию и можете управлять воротами с пульта.

В среднем монтаж такой автоматики у непрофессионала занимает около 2,5 часов, а экономия на оплате услуг наемных монтажников составляет 50€.

7. Мы пришлем Вам в подарок свою авторскую инструкцию по установке этой модели, с которой Вы гарантированно автоматизируете свои ворота самостоятельно.

Если не сможете этого сделать – можете вернуть нам оборудование и забрать назад свои деньги (пока таких, кому самостоятельный монтаж не удался, не было).

8. Консультации нашего специалиста в телефонном режиме (или электронной почтой) доступны для Вас всегда: при выборе оптимальной модели автоматики, подборе комплектации, монтаже и эксплуатации привода.

Если у Вас остались вопросы относительно оборудования, описанного в данной статье – мы готовы ответить на них в телефонном режиме.
