Фурнитура для откатных ворот «Світ Воріт™» STANDART 501S (4 мм)

Усиленный «малый» комплект можно приобрести с черной направляющей толщиной 4 мм украинского производства.

При желании можно взять комплектующие с оцинкованным рельсом 4 мм толщины.

Нет предела совершенству. Проверенная временем фурнитура с усиленной направляющей 4-х миллиметровой толщины для легких ворот от Світ Воріт™ теперь поставляется в еще более усовершенствованном виде. Отмечается более тщательная проработка каждого элемента, улучшенный внешний вид, а обе заглушки теперь стали стальными.

Новый комплект Svit Vorit Standart 501S (4 мм) предназначается для создания сдвижных ворот на проемы до 5 м шириной с нетяжелой обшивкой створки (до 500 кг нагрузки). Отталкиваясь от реальной ширины проезда можно приобретать рельсы от 5 до 7 м длиной. Но если проем будет больше 5 метров или обшивать предполагается материалами вроде металла или дерева, то лучше остановить выбор на фурнитуре, рассчитанной на 800 кг.

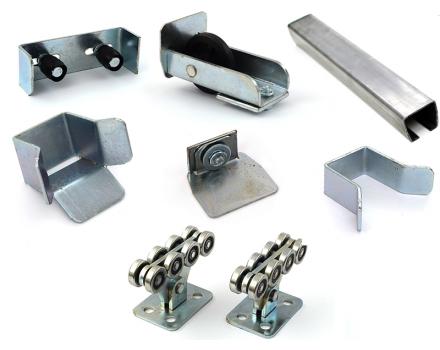

Особенности комплекта Svit Vorit™ Standart 501S (4мм)

В комплектации присутствуют все необходимые составляющие для создания и установки откатных ворот. Но для полной уверенности, что они реально способны справляться с заявленными нагрузками, следует подробнее рассмотреть каждый элемент.

Направляющий профиль

Рельс считается одним из главнейших элементов фурнитуры для сдвижных створок. Именно он лежит в основании конструкции, позволяя створке скользить по роликам, причем сквозь проем перемещаться навесу. Дефекты поверхности и искривление геометрии негативно скажутся не только на плавности скольжения, но и в целом на способности двигаться. От прочности рельса во многом зависит долговечность всей системы.

Образцом качества по праву считаются австрийские направляющие. Но следует заметить, что входящий в данный комплект рельс немногим уступает эталонному. Изготавливается он из импортной высокоуглеродистой конструкционной стали на зарубежном оборудовании, но в нашей стране. Это позволяет при высоком качестве сохранять вполне доступные цены.

Сталь подобной марки берется неспроста. Высокое содержание углерода повышает сопротивляемость разного рода нагрузкам, поэтому рельс не подвержен деформациям и разгибанию полочек. К тому же поверхность элемента получается более гладкой, лишенной окалин и шероховатостей, способных привести к грохоту и подклиниваниям.

Прочность рельса данного комплекта повышена еще и благодаря увеличенной толщине металла. Так для «малых» комплектов этот параметр может колебаться от 3 мм до подобного максимума - 4 мм. Впрочем, 3 мм берут лишь для совсем миниатюрных ворот, иначе экономия себя не оправдает. Стандартом считают хотя бы 3,5 мм. Используемые в описываемом комплекте направляющие имеют максимальную толщину, а значит, повышенную прочность, надежность, долговечность. Им под силу выдержать чуть более серьезные нагрузки, чем комплектам со стандартными рельсами.

Может «похвастаться» направляющая и идеальным сечением: хорошо подогнутые симметричные полочки на одном уровне, четкие углы профиля. Форма балки максимально продумана, чтобы взаимодействие с роликовыми каретками было наиболее эффективным. Исполнение также на высоте.

Роликовые опоры

Не менее значимы для откатной системы и роликовые опоры. Конструкция действительно на них опирается, по ним перемещается, так что ролики должны обладать достаточной прочностью и обеспечивать беспроблемное качение ворот.

Если рассматривать структуру роликовых опор, то важным элементом являются подшипники, которых по 8 штук расположено на каждой каретке. В аналогах можно встретить подшипники 6201, но в данном комплекте используют усиленные 6301, грузоподъемность у которых в 1,5 раза больше. Причем это сертифицированная продукция ведущего мирового концерна KG International. Пыльники идут резинометаллические, что гораздо эффективнее обычных металлических защищает от излишней пыли и влаги, а значит, качество качения не будет падать со временем, износ будет меньше, а срок службы – больше.

Подшипники – лишь часть ролика. Сверху идет стальная износоустойчивая обойма. В отличие от полимерной оболочки, металлическая не разрушается после перепадов температур. К тому же в данном комплекте сам размер колес можно считать увеличенным на фоне аналогов, что способствует более плавному качению и мягкому старту без повышенных первоначальных усилий.

Втулки, на которые посажены ролики, также выполнены из стали. Это изначально позволяет максимально точно выполнить установку колес, отлично противостоять нагрузкам во время эксплуатации без излишнего износа или деформации.

Голова каретки установлена на основание при помощи подвижного соединения, позволяющего совершать легкий наклон в сторону перемещения. Это делает ход ворот еще более плавным и в то же время продлевает срок службы роликовых опор.

Рельс и ролики в комплекте максимально согласованы по размерам. Зазор между колесами и стенкой направляющей идет в пределах 1 мм, поэтому ни застревания не предвидится, ни клевков створки при приближении к уловителям.

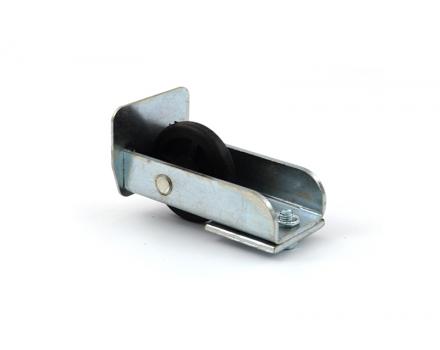

 Поддерживающая пластина (верхние ролики)

Данный элемент предназначен поддерживать створку в вертикальном положении и задавать траекторию движения. Пластина имеет изогнутую форму, чтобы без проблем крепиться к нащельнику. Для парных роликов, которые в дальнейшем будут сжимать верхний край ворот с обеих сторон, предусмотрены продолговатые пазы, чтобы болты крепления можно было сдвинуть согласно толщине рамы и положению самой створки.

Эффективность элемента подтверждается выбором материалов. Так сама пластина выполнена из стали толщиной 4 мм. Ролики сделаны из резины, которая мягко соприкасается с поверхностью створки, не позволяя себе царапать ее, как бывает с пластиком. Не реагирует эта резина на низкие температуры и устойчива к ультрафиолету, что подтверждает долговечность. Внутри идет полимерная втулка, а болт входит заподлицо внутрь ролика, что обеспечивает превосходный внешний вид.

Нижний улавливатель

Глубокий стальной короб с развернутыми удлиненными лепестками и большой высотой надежно примет свободный край створки. Элемент выполнен из качественно оцинкованной стали, сборка точна и аккуратно выполнена.

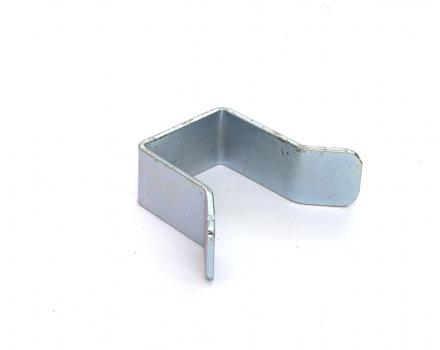

Верхний улавливатель

Скоба с удлиненными развернутыми лепестками из оцинкованной стали толщиной свыше 4 мм удобно принимает створку и отлично противостоит нагрузкам. Ни сильный ветер, ни другого рода давление не приведут к разгибанию элемента, как это случается с улавливателями меньшей толщины.

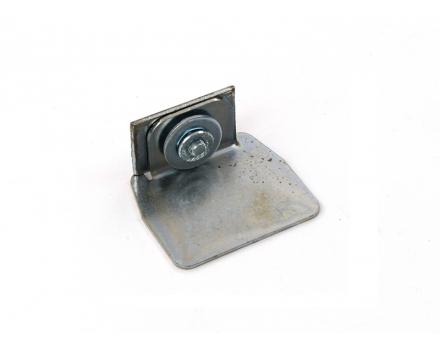

Концевой ролик

Для заезда на нижний уловитель предназначается концевой ролик. В данном комплекте он представляет собой полимерный ролик, посаженный на стальную ось и снабженный надежным креплением к рельсу. Здесь предусмотрены приварные гайки, не допускающие срыва резьбы, чего не встретишь в аналогах.

Спереди на элементе есть стальная пластина, которая выполняет роль заглушки.

Заглушки

Традиционные заглушки из резины с гофрированной частью для крепления внутри рельса заменены в этом комплекте на стальные пластины. Передняя заглушка совмещается с концевым роликом, а задняя снабжена собственным креплением к рельсу.

Подобная замена вполне оправдана. Так съемные заглушки порой зацеплялись за что-то и просто выпадали, оставляя рельс незащищенным. Пыль, снег, мусор вредят как самой направляющей, способствуя развитию коррозии, так и могут неблагоприятно сказаться на работе роликов. К тому же стальные заглушки лучше смотрятся с рельсом, чем вставные из инородного материала.

Регулировочная монтажная пластина

Кроме обязательных элементов фурнитуры рекомендуется приобрести монтажную пластину под установку роликов. Благодаря толстой стальной пластине элемент надежно крепится к швеллеру, а 4 болта с гайками и шайбами не просто удерживают роликовую опору, но и позволяют корректировать ее высоту при необходимости.

Умельцы порой создают аналог самостоятельно, но заводской элемент приобрести проще и надежнее, так как он точно согласован с габаритами роликовых опор и не требует дополнительных хлопот.

Гарантия на протяжении 8 лет

Гарантийные обязательство на этот комплект фурнитуры даются расширенные – на 8 лет. Это продиктовано полной уверенностью в качестве и долговечности.

Акция на возврат

Более того, комплект Світ Воріт Standart 501S (4 мм) можно в течении 100 дней с момента приобретения просто вернуть и забрать назад полную стоимость.

Подарки

Вместе с заказом данного комплекта придет авторское руководство, где пошагово описан весь процесс создания и установки откатных ворот. Описания, схемы, иллюстрации позволят без проблем справиться с задачей своими руками даже новичкам.

При необходимости также могут быть предоставлены персональный чертеж и смета для будущих ворот. Для этого при заказе фурнитуры следует указать габариты створки (ширину проезда и высоту конструкции).

Также нашим клиентам доступна бесплатная консультация нашего специалиста в телефонном режиме.

Svit Vorit™ Standart 501S (4мм) – действительно лучший комплект под нагрузки до 500 кг на рынке.
