Hormann Rota Matic

Код товара:
116

Есть в наличии
Бесплатная доставка

Цена: 0 грн.

Описание

Привод Hormann Rota Matic - линейка автоматика для распашных ворот с длиной створки до 4 м и массой до 400 кг по цене завода-изготовителя



Комплект Rota Matic maxi

Rota Matic

Rota Matic Р

Rota Matic РL

Rota Matic Akku

Привод Rota Matic

2 шт

2 шт

2 шт

2 шт

Блок управления со встроенным радиоприемником ESE BS

1 шт

1 шт

1 шт

1 шт

Пульт дистанционного управления 5-канальный Hormann HS 5 BS

2 шт

2 шт

2 шт

2 шт

Лампа сигнальная SLK

1 шт

1 шт

1 шт

-

Фотоэлементы безопасности
Hormann EL 101

1 к-т

1 к-т

1 к-т

1 к-т

Клавишный выключатель Hormann DT 02

1 шт

1 шт

1 шт

1 шт

Кодовый замок (клавиатура)
Hormann CTR 1B

1 шт

1 шт

1 шт

1 шт

Цена

Цена

Цена

Цена


Комплект Rota Matic mini

Rota Matic

Rota Matic Р

Rota Matic РL

Rota Matic Akku

Привод Rota Matic

2 шт

2 шт

2 шт

2 шт

Блок управления со встроенным радиоприемником ESE BS

1 шт

1 шт

1 шт

1 шт

Пульт дистанционного управления 5-канальный Hormann HS 5 BS

2 шт

2 шт

2 шт

2 шт

Цена

Цена

Цена

Цена


Дополнительные аксессуары

Hormann HS 5 BS

Пульт дистанционного
управления 5-канальный

Hormann EL 101

Комплект фотоэлементов
безопасности

SLK

Сигнальная лампа

Hormann DT 02

Клавишный выключатель

Hormann CTR 1B

Кодовый замок (клавиатура)

Hormann HE3–868-BS

Модуль радиоприемника


Наши специальные предложения

  • ТЕСТ-ДРАЙВ рекомендуемой нашим специалистом модели на Ваших воротах. Если не понравится, как работает – на протяжении 12 месяцев вернете ее нам и заберете свои деньги в полном объеме.
  • Цена является рекомендованной заводом-изготовителем, без дополнительных посреднических наценок.
  • Без предоплаты, Вы можете расплатиться за оборудование по факту его получения.
  • Ваш заказ будет отправлен в течение суток.
  • Все автоматические системы, предлагаемые нами, сертифицированы в Украине.
  • Подарим авторскую инструкцию на русском языке для самостоятельного монтажа автоматики на любую рекомендованную нашим специалистом модель.

Статья посвящена описанию линейки автоматических приводов Rota Matic и состоит из разделов:

  • Характеристика модели.
  • На какую опору можно ставить привод.
  • Технические характеристики привода.
  • Пределы использования.
  • Возможности блока управления.
  • Комплект поставки.
  • Выводы.
  • Гарантийные обязательства и сервис

Характеристика модели

Линейка приводов Rota Matic представляет собой самоблокирующиеся телескопические электроприводы линейного типа, предназначенные для автоматизации уличных двухстворчатых распашных ворот бытового назначения.

Самоблокировка механизма происходит за счет свойств червячного редуктора, примененного в устройстве: блокирование осуществляется благодаря зубчатым передачам – когда двигатель не работает, они остаются в жестком зацеплении между собой и открыть или закрыть створку невозможно.

Телескопическими приводы названы по причине конструктивной особенности – наличия выдвижного телескопического штока, который связан с кареткой, двигающейся линейно по ходовому винту.

Линейные приводы составляю 95% от общего количества производимой автоматики. Они самые дешевые, простые конструктивно, при этом наиболее надежные и мощные по сравнению с другими вариантами - существуют еще рычажные и подземные модели.

У всей линейки приводов применен электродвигатель постоянного тока напряжением 24В, расположенный в нижней части корпуса (стакане). На роторе двигателя закреплен червяк, передающий вращение ведомой шестерне, закрепленной на ходовом винте, который по сути представляет собой длинный винт с вытянутым шагом резьбы, по которому перемещается гайка (каретка).

При смене направления вращения изменяется направление перемещения каретки, которая толкает или притягивает телескопическую трубу, связанную со створкой ворот. Ворота соответственно закрываются или открываются. Телескопическая труба защищена от проникновения внутрь пыли и влаги уплотнительным сальником. В случае необходимости привод можно разблокировать.

На какую опору можно ставить привод

При выборе автоматики необходимо учитывать возможность монтажа понравившейся модели именно на Ваши опорные столбы. Без учета данного параметра и установке автоматики на слишком широкие столбы, створка не сможет закрыться, так как углы опор будут препятствовать движению.

Рассмотрим схему, которая показывает возможности установки на опору:


Схема, показывающая зависимость от угла открывания:


Ниже дана таблица размеров установки в зависимости от расположения привода на опоре и угла открывания α.

L = max. 2500 mm, e = -30 bis +150 mm


A мм

е мм

B мм

100

110

120

130

140

150

160

170

180

100

-30

95°

100°

105°

110°

115°

118°

120°

122°

125°

120

-10

95°

100°

105°

108°

112°

115°

117°

120°

122°

140

10

95°

100°

103°

105°

108°

112°

115°

118°

120°

160

30

95°

98°

100°

102°

105°

108°

112°

115°

180

50

93°

96°

98°

100°

103°

105°

108°

200

70

93°

96°

98°

100°

103°

105°

220

90

93°

95°

97°

99°

102°

240

110

93°

95°

97°

99°

260

130

92°

94°

280

150

90°


При этом надо учитывать, что с распашными воротами действует правило рычага: для открывания понадобится гораздо меньшее усилие, если прикладывать его ближе к краю створки и дальше от петель. Поэтому лучше расположить привод ближе к воротам, почти параллельно створке – кронштейн будет дотягиваться дальше, а значит, механизму будет легче работать и прослужит он дольше.

Технические характеристики

Rota Matic

Rota Matic Р

Rota Matic РL

Rota Matic Akku

Питание

220 В

220 В

220 В

24 В

Питание электродвигателя

24 В

24 В

24 В

24 В

Рекомендуемый вес ворот (общий вес двух створок)

200 кг

400 кг

400 кг

120

Максимальный вес ворот (общий вес двух створок)

440 кг

800 кг

800 кг

240

Максимальный вес одной створки

220 кг

400 кг

400 кг

120 кг

Максимальная ширина одной створки

2.5 м

2,5 м

4 м

2,5 м

Интенсивность использования

12 %

25 %

25 %

5 %

Мощность

150 Вт

150 Вт

150 Вт

60 Вт

Максимально потребляемая мощность

200 Вт

200 Вт

200 Вт

100 Вт

Максимальное толкающее усилие

2200 Нм

2700 Нм

2700 Нм

1100 Нм

Тяговое усилие

2000 Н

2500 Н

2500 Н

1000 Н

Класс защиты

IP44

IP44

IP44

IP44

Диапазон рабочих температур

от -20 до +60°С

от -20 до +60°С

от -20 до +60°С

от -15 до +45°С

Габаритные размеры

720x182x115мм

720x182x115мм

820x182x115мм

720x182x115мм


Пределы использования

В технических характеристиках даны максимальные параметры веса и длины створки. Эти показатели не учитывают дополнительные воздействия на привод - ветровая нагрузка, сила трения и что-либо еще. При работе автоматики на улице, на нее влияют все вышеперечисленные факторы. Наибольшее влияние оказывает ветер. Для невысоких решетчатых конструкций ветровая нагрузка незначительна, и ею можно пренебречь. Но если ворота закрыты сплошным полотном, как это принято в Украине, то «парусность» такой конструкции оказывает значительное воздействие на привод.

Ветровая нагрузка:

Для примера рассчитаем усилия от воздействия ветра на створку со сплошным полотном. Средний показатель ветрового воздействия составляет 40-60 кг/м² в зависимости от региона Украины.

Посчитаем, насколько увеличится вес створки под воздействием только одного ветра. Возьмем высоту воротного полотна – 2,0 м, а в пределах использования модели Rota Matic выберем створку весом 200 кг и длиной 2,0 м.

  • при показателе ветровой нагрузки 40 кг/м² вес створки будет:

200 кг + (40 кг/м² х 2,0 м х 2,0 м) = 360 кг;

  • при показателе ветровой нагрузки 60 кг/м² вес створки будет:

200 кг + (60 кг/м² х 2,0 м х 2,0 м) = 440 кг.

Ветер «догрузил» ворота на 160-240 кг.

Если створки примерзли, приводу придется сорвать их и приложить значительное дополнительное усилие. Поэтому выбирать автоматику, ориентируясь на максимальные параметры, не рекомендуется – покупать нужно модель с запасом.

При выборе модели необходимо рассчитать консолидированную нагрузку. К фактическому весу створки нужно добавить «довесок» от присущей Вашему региону ветровой нагрузки, добавочный вес от снега и льда и запас мощности на форс-мажорные обстоятельства, вроде примерзания створки.

Для выполнения таких расчетов Вам не обязательно вникать в метеоданные своего региона и вычислять площадь полотна створки, просто позвоните нам, и наши инженеры бесплатно выполнят расчет и подберут необходимую модель.

На какой высоте крепить автоматику также имеет значение. При установке привода внизу, зимой он может оказаться в сугробе. Установка в верхней части полотна не опасна для механизма, но можно получить изгиб для самой створки, когда она упирается снизу в упор, а автоматика подтягивает ее сверху. Расположение по центру полотна ворот – оптимальный вариант.

Возможности блока управления

Если нужно управлять одной створкой, можно обойтись без отдельного блока управления, так как в приводе имеет встроенный блок. Для управления двумя створками предусмотрен отдельный блок управления Hormann Rota Matic Control Board, помещенный в пластиковую коробку, изготовленную в соответствии с требованиями стандарта IP65, регламентирующего степень защиты оболочки электрооборудования и других устройств от проникновения твердых предметов, пыли и воды.


Для подвода кабелей используются резиновые уплотнения, исключающие проникновения внутрь пыли и влаги.

На плате расположены промаркированные клеммы, к которым подключаются колодки с кабелями. Такая конструкция очень удобна: в случае необходимости (ремонт, настройка, диагностика) блок быстро отсоединяется от кабелей, закрепленных на колодках. После диагностики или ремонта не нужно снова разбираться с местом подключения кабелей – колодки с кабелями вставляются на прежнее место.

В блоке управления предусмотрен разъем для подключения модуля радиоприемника, можно подключить различные модули приема (от одного до пяти каналов). В качестве примера рассмотрим трехканальный модуль - Hormann HE3–868-BS.


Он предназначен для приема радиосигналов от пульта дистанционного управления, а также от кодового замка. Приемник оборудован специальной системой BiSecur, которая обеспечивает защиту от копирования радиосигналов посторонними, и обеспечивает обратную связь с пультом дистанционного управления.

В память радиоприемника можно прописать до 100 пультов управления. Для каждого брелока по-отдельности вводится специальный код идентификации, то есть настройка каждого пульта осуществляется индивидуально. Питание устройства производится от блока управления – постоянным током 24В.

Если Вы не специалист в радиотехнике, советую обратиться к нашим инженерам, которые бесплатно подберут такой модуль с учетом необходимых задач. Неправильный выбор может ограничить возможности управления Вашей автоматикой.

На фото, приведенном ниже, показан еще вариант комплектации - плата со встроенным приемником Hormann HE.


Плата имеет регулировки:

1) усилие для каждого привода;

2) задержки открытия/закрытия первого привода на воротах с притвором;

3) времени паузы автоматического закрытия;

4) времени работы двигателей;

5) чувствительности к препятствиям.

Предусмотрены функции:

1) рывок в начале движения створки;

2) электромеханический замок;

3) предварительное мигание сигнальной лампой;

4) остановка/реверс при срабатывании фотоэлементов;

5) управление в режиме "присутствие оператора";

6) пешеходный проход – режим калитки.

Комплект поставки

В минимальный комплект поставки входит:

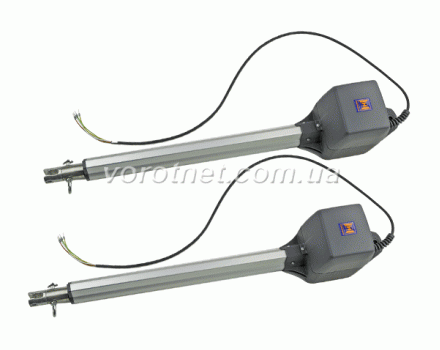

1) Привод Rota Matic – 2 шт.


2) Блок управления Hormann Rota Matic Control Board.


Для модели Rota Matic Akku поставляется блок управления со встроенными аккумуляторами и встроенным радиоприемником.


Встроенные аккумуляторы имеют напряжение 24В.

Время эксплуатации до подзарядки: около 30 дней.

Продолжительность зарядки: 5 – 10 часов.

Вес: 8,8кг

Размеры: 320 х 220 х 115 мм

Аккумуляторы помещены в пластиковую коробку с ручкой для переноски.

Дополнительно для подзарядки аккумуляторов можно заказать солнечную батарею SM 24‑1.

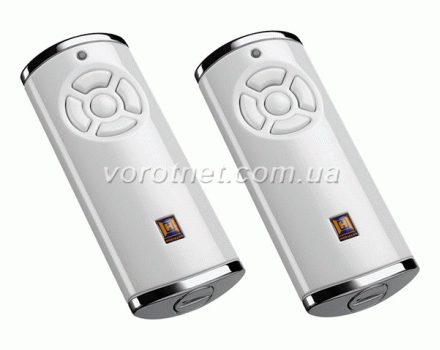

3) Пульт управления HS 5 BS – 2 шт.


Для передачи радиосигнала используется динамический код, такой принцип работы исключает доступ к управлению от посторонних пультов.

Пульт дистанционного управления 5-ти канальный (Hormann HS 5 BS 5) позволяет управлять кроме ворот, еще четырьмя дополнительными устройствами (например, раздвижными воротами, шлагбаумом, роллетами).

В пульте применена радиосистема BiSecur - это технология будущего с надежной кодировкой и подачей сигнала с обратной связью, позволяющей узнать положение автоматики по цвету светодиода, даже не выходя из дома.


Это не единственный способ управления, существуют еще, например, ключ-выключатель (предлагаемый далее в комплекте поставки), система карточных пропусков, беспроводная радиокодовая либо обычная клавиатура.

Если нужна дополнительная система управления – обращайтесь, и наш менеджер подберет необходимое Вам оборудование.

Дополнительно могут поставляться аксессуары безопасности:

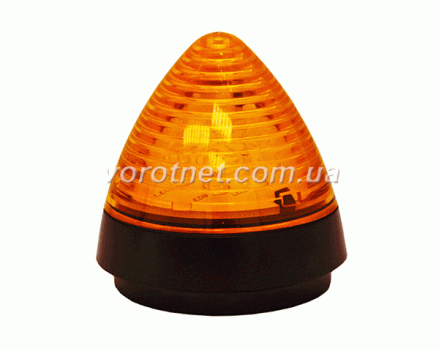

4) Лампа сигнальная SLK – 1 шт.


Светодиодная сигнальная лампа желтого цвета предназначена для предупреждения о том, что ворота двигаются. Яркие светодиоды, установленные в лампе, работают в мигающем режиме и хорошо заметны.

Мощность: 6 Вт.

Рабочее напряжение: 230 В переменного тока.

Класс защиты: IP 65.

Размеры: Ø 58 мм, высота 60 мм.

Указание: - невозможно для привода RotaMatic Akku.

5) Фотоэлементы безопасности Hormann EL 101 – 1 комплект.


Сигнальная лампа только предупреждает о возможности столкновения, но не может его предотвратить. В блоке управления имеется токовая защита привода на препятствие, но она реагирует только после соприкосновения с помехой. Ворота остановятся, но автомобиль (помеха) успеет получить вмятину или царапину. Для предотвращения столкновения служат фотоэлементы.

На специальных стойках или опорах в створе ворот устанавливается пара инфракрасных датчиков, сканирующих линию проезда. Если луч прервался автомобилем или человеком, сработает автоматика блока управления, которая остановит ворота и запустит реверс (обратный ход).

6) Клавишный выключатель Hormann DT 02 - 1 шт.


Стационарный пульт управления, нажатием кнопок которого приводится в действие автоматика, она получает сигналы через провода.

7) Кодовый замок (клавиатура) Hormann CTR 1B – 1 шт.


Клавиатура управляет автоматикой ворот путем введения секретного кода. Передачу команд она осуществляет импульсными сигналами, которые принимает радиоприемник.

Все клавиши кодового замка имеют подсветку для удобства пользования в темное время суток. Клавиатура закрывается специальной сдвижной крышкой, которая защищает клавиши от попадания осадков и грязи.

Дополнительные принадлежности:

  • Электрозамок (рекомендуется при ширине створки от 1500 мм).
  • Встроенная функция обогрева привода для регионов с холодным климатом (до –35°C) кроме модели Rota Matic Akku.

Комплектация может быть любой и зависит от Вашего желания.

Выводы

Представленные модели привода Hormann Rota Matic имеют разную интенсивность использования, приведенную в таблице:

Модель/модификация
Rota Matic
Rota Matic Р
Rota Matic РL
Rota Matic Akku
Интенсивность использования
12 %
25 %
25 %
5 %

Вся автоматика, представленная в таблице, может быть использована только для бытовых ворот – дача, частный дом. Показатель интенсивности до 40 % характерен для бытовых приводов.

Например, показатель интенсивности 25% (привод Rota Matic РL и Rota Matic Р) означает то, что механизм может работать 2,5 минуты в отрезке времени 10 минут, а 7,5 минут должен отдыхать.

Промышленные модели могут иметь показатель интенсивности до 100% и не нуждаются в простое.

При использовании одностворчатых ворот, можно обойтись без отдельного блока управления, так как привод имеет встроенный блок, и к нему может быть подключен модуль радиоприемника для приема команд с (брелока) пульта управления.

У всех моделей применяется 24В электродвигатель постоянного тока мощностью 150Вт, у привода Rota Matic Akku мощность двигателя 60Вт.

Модель Rota Matic Akku также работает от постоянного тока 24В и может укомплектовываться аккумуляторами для автономной работы.

Аккумуляторы установлены в отдельном пластиковом чемодане с ручками для переноски и быстро извлекаются из блока управления. После подзарядки устанавливаются в бокс блока и соединяются при помощи специальных контактов. Время эксплуатации до подзарядки: около 30 дней.

Для полностью автономной работы без подключения к электросети можно приобрести дополнительный аксессуар – солнечную 24В батарею, которая будет заряжать аккумуляторы. Размер такой солнечной батареи - 330 х 580 мм.

Если Вам нужна такая или любая другая комплектация Вы также можете ее заказать у нашего менеджера.

Электронная плата имеет все необходимые функции:

  • амперометрическая система обнаружения препятствий;
  • самоблокирование привода;
  • плавный старт и остановка;
  • режим калитки;
  • удобное программирование;
  • совместимость встроенной платы с другими системами.

Система расцепления удобна, безопасна и позволяет вручную открывать или закрывать створку в случае отсутствия электропитания или каких-либо неисправностей в блоке управления.

Модели выпускаются с обогревом привода для регионов с холодным климатом (до –35°C) или без обогрева (кроме модели Rota Matic Akku). Нужный Вам вариант можно согласовать с нашим менеджером.

Гарантийные обязательства и сервис

Производитель предоставляет Вам официальную гарантию на 1 год.

У нас минимальная торговая наценка, поэтому монтажники закупают автоматику именно у нас.

Рекомендуемую нами технику мы обслуживаем весь гарантийный срок, а также после того, как этот срок истечет. В случае необходимости вышлем Вам какие-либо детали или комплектующие - отправка заказов осуществляется ежедневно.

Предпродажная подготовка автоматики, в ходе которой не просто проверим рабочее состояние автоматики и комплектность заказа, но и выполним базовое программирование блока управления. Вам останется только подключить питание привода.

Для рекомендуемых моделей подарим собственную инструкцию на русском языке для самостоятельного монтажа.

Если данная модель подходит Вам по всем критериям – обращайтесь, мы предложим самую выгодную цену на нее.
