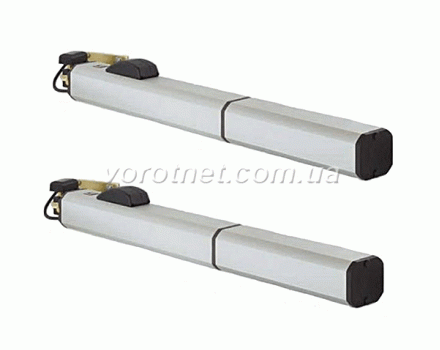

Автоматика Hörmann DTH 700 - мощный электрогидравлический привод для распашных ворот с длиной створки до 7м и высотой до 2,5м, массой до 1000кг


Комплект DTH 700 MAXI

DTH 700

Привод

2

ESE BS – DTH 700

Блок управления со встроенным
радиоприемником

1

Hörmann HS 5 BS

Пульт дистанционного управления
5-канальный

2

Hörmann

Электрозамок

2

Hörmann EL 101

Комплект фотоэлементов
безопасности

1

SLK

Сигнальная лампа

1

Hörmann DT 02

Клавишный выключатель

1

Hörmann CTR 1B

Кодовый замок (клавиатура)

1


Комплект DTH 700 MINI

DTH 700

Привод

2

ESE BS – DTH 700

Блок управления со встроенным
радиоприемником

1

Hörmann HS 5 BS

Пульт дистанционного управления
5-канальный

2


Дополнительные аксессуары

Hörmann HS 5 BS

Пульт дистанционного
управления
 5-канальный

Hörmann

Электрозамок

Hörmann EL 101

Комплект фотоэлементов
безопасности

SLK

Сигнальная лампа

Hörmann DT 02

Клавишный выключатель

Hörmann CTR 1B

Кодовый замок (клавиатура)

Hörmann HE3–868-BS

Модуль радиоприемника


Наши специальные предложения:

  • ТЕСТ-ДРАЙВ рекомендуемой нашим специалистом модели на Ваших воротах. Если не понравится, как работает – на протяжении 12 месяцев вернете ее нам и заберете свои деньги в полном объеме.
  • Цена является рекомендованной заводом-изготовителем, без дополнительных посреднических наценок.
  • Без предоплаты, Вы можете расплатиться за оборудование по факту его получения.
  • Ваш заказ будет отправлен в течение суток.
  • Все автоматические системы, предлагаемые нами, сертифицированы в Украине.
  • Подарим авторскую инструкцию на русском языке для самостоятельного монтажа автоматики на любую рекомендованную нашим специалистом модель.

Статья посвящена описанию электрогидравлического привода для распашных ворот DTH 700 и состоит из разделов:

  • Характеристика модели.
  • На какую опору можно ставить привод.
  • Технические характеристики привода.
  • Пределы использования.
  • Возможности блока управления.
  • Комплект поставки.
  • Выводы.
  • Гарантийные обязательства и сервис

Характеристика модели

Корпус привода выполнен из алюминия стойкого к атмосферным воздействиям. Внутри корпуса находятся электродвигатель переменного тока 220В, который приводит в действие насос для перекачки рабочей жидкости.


Принцип работы гидросистем заключается в передаче усилия при помощи перекачки жидкости, которая почти не сжимается под давлением.

Рабочая жидкость по напорным гидролиниям (шлангам) через регулирующую аппаратуру поступает в гидродвигатель (рабочий цилиндр - поршень), где гидравлическая энергия преобразуется в механическую. По сливной гидролинии рабочая жидкость от гидродвигателя возвращается обратно к насосу (замкнутая схема циркуляции).

Устройство цилиндра и поршня – двунаправленное прямолинейное, он может передавать движение в обе стороны. Для изменения направления движения поршня служит специальная гидравлическая система переключения потока рабочей жидкости. На поршне расположена шпилька, связанная с креплением для установки на створку ворот.

При смене направлении движения поршня, он толкает или притягивает створку, ворота соответственно – закрываются или открываются. Управление регулирующей гидравлической системой производится от блока управления.

На какую опору можно ставить привод

Выбирая автоматику необходимо учитывать возможность монтажа понравившейся модели именно на Ваши столбы. Без учета данного параметра и монтаже на слишком широкие опоры, створка не сможет закрыться, так как углы опор будут препятствовать движению

Ниже дана схема возможной установки на опору:


Рекомендуемые размеры для стандартных приводов приведены в таблице:


* длина хода привода по стержню

** максимальный размер

c = длина хода привода по стержню меньше, чем максимально возможная длина хода, чтобы при открывании предотвратить попадание поршня в расположенный изнутри упор

Важное замечание: с распашными воротами действует правило рычага - для открывания понадобится гораздо меньшее усилие, если прикладывать его ближе к краю створки и дальше от петель. Поэтому лучше расположить привод ближе к воротам, почти параллельно створке – кронштейн будет дотягиваться дальше, а значит, механизму будет легче работать и прослужит он дольше.

Технические характеристики привода

Привод DTH 700

электрогидравлический

Подключение к сети – переменный ток

220 В

Управляющее напряжение – постоянный ток

24 В

Режим ожидания (stand-by)

10 Вт

Тяговое и нажимное усилие

3000 Н

Кратковременно действующее пиковое усилие

3500 Н

Рабочий ход поршня мм

260

Диапазон температур

от −20 °C до +60 °C

Класс защиты

IP 65

Максимальная высота створки мм

2500

Максимальная длина створки мм

7000

Максимальный вес створки кг

1000

Требования для монтажа

Требуются электрозамок и концевые упоры!

Габариты привода

1031х85х120

Режим эксплуатации кратковременный S2

4 мин

Максимальное число рабочих циклов сутки

25


Пределы использования

Данные в технических характеристиках максимальные параметры веса и длины створки не учитывают дополнительные воздействия на привод - ветровая нагрузка, сила трения и что-либо еще. В реальных условиях на нее влияют все вышеперечисленные факторы. Наибольшее влияние оказывает ветер. Для невысоких решетчатых конструкций ветровая нагрузка незначительна, и ею можно пренебречь. Ворота, закрытые сплошным полотном, как это принято в Украине, увеличивают «парусность» такой конструкции и оказывает значительное воздействие на привод.

Ветровая нагрузка:

Рассчитаем для примера усилия от воздействия ветра на створку со сплошным полотном. В зависимости от региона Украины средний показатель ветрового воздействия составляет 40-60 кг/м².

Посчитаем, насколько увеличится вес створки под воздействием только одного ветра. Возьмем высоту воротного полотна – 2,0м, а в пределах использования модели DTH 700 выберем створку весом 500кг и длиной 3,0м.

  • при показателе ветровой нагрузки 40 кг/м² вес створки будет:

500 кг + (40 кг/м² х 2,0 м х 3,0 м) = 740 кг;

  • при показателе ветровой нагрузки 60 кг/м² вес створки будет:

500 кг + (60 кг/м² х 2,0 м х 3,0 м) = 860 кг.

Ветер «догрузил» ворота на 240-360 кг.

Если створки примерзли, приводу придется сорвать их и приложить значительное дополнительное усилие. Поэтому выбирать автоматику, ориентируясь на максимальные параметры, не рекомендуется – покупать нужно модель с запасом.

При выборе модели необходимо рассчитать консолидированную нагрузку. К фактическому весу створки нужно добавить «довесок» от присущей Вашему региону ветровой нагрузки, добавочный вес от снега и льда и запас мощности на форс-мажорные обстоятельства, вроде примерзания створки.

Для выполнения таких расчетов Вам не обязательно вникать в метеоданные своего региона и вычислять площадь полотна створки, просто позвоните нам, и наши инженеры бесплатно выполнят расчет и подберут необходимую модель.

Высота крепления автоматики также имеет значение. При установке привода внизу, зимой он может оказаться в сугробе. Установка в верхней части полотна не опасна для механизма, но можно получить изгиб для самой створки, когда она упирается снизу в упор, а автоматика подтягивает ее сверху. Расположение по центру полотна ворот – оптимальный вариант.

Возможности блока управления

Для управления предусмотрен отдельный блок управления стандарта Hörmann Control Board для DTH 700 со специальной прошивкой для управления гидравликой, помещенный в пластиковую коробку, изготовленную в соответствии с требованиями стандарта IP65, регламентирующего степень защиты оболочки электрооборудования и других устройств от проникновения твердых предметов, пыли и воды.


Для подвода кабелей используются резиновые уплотнения, исключающие проникновения внутрь пыли и влаги.

На плате расположены промаркированные клеммы, к которым подключаются колодки с кабелями. Такая конструкция очень удобна: в случае необходимости (ремонт, настройка, диагностика) блок быстро отсоединяется от кабелей, закрепленных на колодках. После диагностики или ремонта не нужно снова разбираться с местом подключения кабелей – колодки с кабелями вставляются на прежнее место.

Плата имеет регулировки:

1) усилие для каждого привода;

2) задержки открытия/закрытия первого привода на воротах с притвором;

3) времени паузы автоматического закрытия;

4) времени работы двигателей;

5) чувствительности к препятствиям;

6) автоматическое закрытие дверей.

Предусмотрены функции:

1) плавный пуск и плавная остановка;

2) электромеханический замок;

3) предварительное мигание сигнальной лампой;

4) остановка/реверс при срабатывании фотоэлементов;

5) управление в режиме "присутствие оператора";

6) пешеходный проход – режим калитки.

Плата блока управления имеет встроенный радиоприемник, предназначенный для приема радиосигналов от пульта дистанционного управления, а также от кодового замка. Приемник оборудован специальной системой BiSecur, которая обеспечивает защиту от копирования радиосигналов посторонними, и обеспечивает обратную связь с пультом дистанционного управления.

В память радиоприемника можно прописать до 100 пультов управления. Для каждого брелока по-отдельности вводится специальный код идентификации, то есть настройка каждого пульта осуществляется индивидуально. Питание устройства производится от блока управления – постоянным током 24В.

В блоке управления предусмотрен разъем для подключения модуля радиоприемника, можно подключить различные модули приема (от одного до пяти каналов).

Комплект поставки

В минимальный комплект поставки входит:

1) Привод DTH 700 – 2 шт.


2) Блок управления Hörmann Control Board для DTH 700 со специальной прошивкой для управления гидравликой.


3) Пульт управления HS 5 BS – 2 шт.


Для передачи радиосигнала используется динамический код, исключающий доступ к управлению от посторонних пультов.

Пульт дистанционного управления 5-ти канальный (Hörmann HS 5 BS 5) позволяет управлять кроме своих ворот, еще четырьмя дополнительными устройствами (например, гаражными воротами, шлагбаумом, роллетами).

В пульте применена радиосистема BiSecur с надежной кодировкой и подачей сигнала с обратной связью, позволяющей узнать положение автоматики по цвету светодиода, даже не выходя из дома.


Управлять приводом можно и другими способами, существуют еще, например, ключ-выключатель (предлагаемый далее в комплекте поставки), система карточных пропусков, беспроводная радиокодовая либо обычная клавиатура.

Если нужна дополнительная система управления – обращайтесь, и наш менеджер подберет необходимое Вам оборудование.

Дополнительно могут поставляться аксессуары безопасности:

1) Лампа сигнальная SLK – 1 шт.


Светодиодная сигнальная лампа желтого цвета предназначена для предупреждения о том, что ворота двигаются. Яркие светодиоды, установленные в лампе, работают в мигающем режиме и хорошо заметны.

Мощность: 6 Вт.

Рабочее напряжение: 230 В переменного тока.

Класс защиты: IP 65.

Размеры: Ø 58 мм, высота 60 мм.

2) Фотоэлементы безопасности Hörmann EL 101 – 1 комплект.


Сигнальная лампа только предупреждает о возможности столкновения, но не может его предотвратить. В блоке управления имеется токовая защита привода на препятствие, но она реагирует только после соприкосновения с помехой. Ворота остановятся, но автомобиль (помеха) успеет получить вмятину или царапину. Для предотвращения столкновения служат фотоэлементы.

На специальных стойках или опорах в створе ворот устанавливается пара инфракрасных датчиков, сканирующих линию проезда. Если луч прервался автомобилем или человеком, сработает автоматика блока управления, которая остановит ворота и запустит реверс (обратный ход).

3) Клавишный выключатель Hörmann DT 02 - 1 шт.


Стационарный пульт управления, нажатием кнопок которого приводится в действие автоматика, она получает сигналы через провода.

4) Кодовый замок (клавиатура) Hörmann CTR 1B – 1 шт.


Клавиатура управляет автоматикой ворот путем введения секретного кода. Передачу команд она осуществляет импульсными сигналами, которые принимает радиоприемник.

Все клавиши кодового замка имеют подсветку для удобства пользования в темное время суток. Клавиатура закрывается специальной сдвижной крышкой, которая защищает клавиши от попадания осадков и грязи.

5) Электрозамок Hörmann - 2 шт.


При сильном ветре на распашные ворота действуют очень большие силы. Дополнительный электрозамок надежно защищает ворота от внезапного открытия.

Комплектация может быть любой и зависит от Вашего желания.

Выводы

Привод DHT 700 максимально может совершать 25 рабочих циклов (открыть / закрыть) в сутки. Режим эксплуатации – кратковременный S2 продолжительностью 4 минуты. Это значит, что в течении часа он может работать только 4 минуты, остальное время должен отдыхать.

Такие показатели говорят, о том, что автоматика может быть использована исключительно для бытовых ворот – дача, частный дом.

Для более интенсивной работы нужна другая модель, имеющая большее количество циклов. Промышленные модели, например, вообще могут работать без простоев и иметь 100% интенсивность использования. Бытовые модели имеют показатель интенсивности работы до 40%.

При монтаже необходимо помнить, что данная модель требует установки механических упоров для открытых и закрытых ворот. Наличие электрозамка обязательно при любой длине створки. При эксплуатации в регионах с температурой ниже -20° С необходимо дополнительно устанавливать систему обогрева приводов.

Электронная плата имеет все необходимые функции:

  • система обнаружения препятствий;
  • плавный старт и остановка;
  • режим калитки;
  • удобное программирование;
  • совместимость встроенной платы с другими системами.

Гарантийные обязательства и сервис

Производитель предоставляет Вам официальную гарантию на 1 год.

У нас минимальная торговая наценка, поэтому монтажники закупают автоматику именно у нас.

Рекомендуемую нами технику мы обслуживаем весь гарантийный срок, а также после того, как этот срок истечет. В случае необходимости вышлем Вам какие-либо детали или комплектующие - отправка заказов осуществляется ежедневно.

Предпродажная подготовка автоматики, в ходе которой не просто проверим рабочее состояние автоматики и комплектность заказа, но и выполним базовое программирование блока управления.

Для установки привода мы порекомендуем Вам опытных специалистов, имеющих большой опыт работы по монтажу и эксплуатации воротной автоматики.

Для рекомендуемых моделей подарим собственную инструкцию на русском языке для самостоятельного монтажа.

Если данная модель подходит Вам по всем критериям – обращайтесь, мы предложим самую выгодную цену на нее.
