DoorHan Swing 320

Код товара:
126

Есть в наличии
Бесплатная доставка

Цена: 0 грн.

Описание

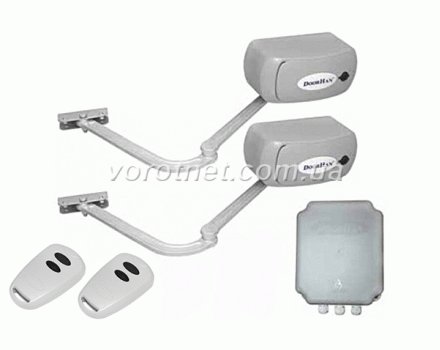

Рычажный привод DoorHan Swing 320 для распашных ворот со створками шириной до 4м и массой до 400кг

ECO - комплектация автоматики DoorHan Swing 320:

Приводы Swing 320
2 шт
Блок управления со встроенным радиоприемником PCB-SW
1 шт

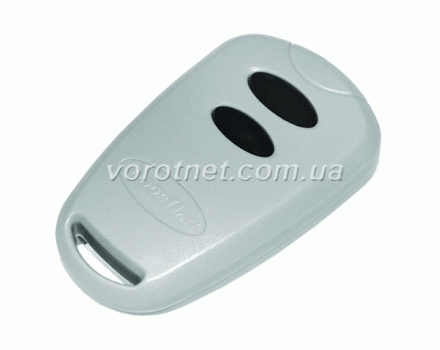

Пульт дистанционного управления двухканальный Doorhan Transmitter 22 шт
Комплект крепежа SW5000-10

1 шт


MAXI - комплектация автоматики DoorHan Swing 320:

Приводы Swing 320
2 шт
Блок управления со встроенным радиоприемником PCB-SW
1 шт
Пульт дистанционного управления двухканальный Doorhan Transmitter 2
2 шт
Комплект крепежа SW5000-10
1 шт
Фотоэлементы DoorHan PHOTOCELL-N
1 пара
Сигнальная лампа Doorhan LAMP-LED1 шт
Ключ выключатель DoorHan KEYSWITCH N

1 шт



В данной статье описан автоматический привод DoorHan Swing 320. Обзор состоит из разделов:

  • Характеристики привода.
  • Установка на колонну.
  • Пределы использования.
  • Возможности блока управления.
  • Технические характеристики привода.
  • Комплект поставки.
  • Возможность самостоятельного монтажа.
  • Выводы.
  • Гарантийные обязательства и сервис

Характеристики привода

DoorHan Swing 320 бытовой самоблокирующийся электропривод рычажного типа. Он предназначен для автоматизации уличных двухстворчатых распашных ворот бытового назначения.

Самоблокировка механизма происходит за счет свойств червячного редуктора, примененного в устройстве: блокирование осуществляется благодаря зубчатым передачам – когда двигатель не работает, они остаются в жестком зацеплении между собой и закрыть или открыть створку невозможно.

Рычажный тип характеризуется использованием двух рычагов (соединенных шарниром) которые открывают и закрывают створку. Такая конструкция позволяет устанавливать привод на широкие опоры.

Показатель интенсивности работы 30%, характеризуют его как бытовую модель, о чем подробнее будет рассказано в заключении.

Корпус привода изготовлен из ударопрочного пластика, обеспечивающего защиту от деформации в результате внешних атмосферных воздействий. Уплотнители и герметичные кабельные вводы защищают от попадания пыли и влаги внутрь корпуса.


Внутри корпуса находится электродвигатель переменного тока, напряжение питания 220 В.

Вращение от двигателя передается на червячный редуктор, обладающий свойством самоблокировки. Разблокировка механизма производится рычагом-переключателем, расположенным под крышкой с замком, предотвращающей несанкционированное переключение. Для обеспечения работоспособности замка в любых климатических условиях, он оснащен пылевлагозащитным кожухом, который надежно оберегает личину замка от воздействий окружающей среды.

Редуктор передает вращение трубчатому валу, установленному на шарикоподшипниках.

В отверстие вала вставляется квадратный профиль к которому крепится рычаги, двигающие створку ворот.


Рычаги имеют высокую антикоррозийную устойчивость благодаря гальваническому покрытию, а особая конструкция шарнира делает их безопасными при эксплуатации и препятствует защемлению.

Для остановки створок в конечных точках применена следующая конструкция:

На краю вала закреплен диск с фигурным наружным профилем для управления кулачковыми выключателями. Такая конструкция позволяет точно фиксировать места остановки створки.


Установка на колону

Привод может открывать ворота наружу или внутрь. Варианты монтажа на опору (колонну) показаны на схеме, приведенной ниже:



Установочные размеры при открытии внутрь:


Если 0 < В ≤ 300 (мм), то А ≥ 110 (мм).

Если 300 < В ≤ 380 (мм), то А ≥ 150 (мм).

Установочные размеры при открытии наружу:


 100 ≤ А ≥ 300 (мм).

Пределы использования

В технической документации автоматики пределы использования модели даны в табличном виде.


Приведенные максимальные данные указаны без учета дополнительных внешних воздействий –ветровая нагрузка, сила трения и что-либо еще. В реальных условиях привод работает не в помещении, а на улице и на него влияют все ранее перечисленные факторы.

Ветровая нагрузка оказывает наибольшее влияние на ворота. Если конструкция решетчатая, ветер почти не оказывает влияние на нее. При наглухо зашитых воротах, как это принято в Украине, створки превращаются в «парус», и нагрузка становится ощутимой.

Ветровая нагрузка:

Для примера произведем расчет воздействия ветра на ворота со сплошным полотном (средний показатель составляет 40-60 кг/м² в зависимости от региона Украины).

Посчитаем, насколько увеличится вес створки под воздействием только одного ветра. Возьмем высоту воротного полотна – 2,0 м, а в пределах использования модели Swing 320 выберем створку весом 200 кг и длиной 2,0 м.

  • при показателе ветровой нагрузки 40 кг/м² вес створки будет:

200 кг + (40 кг/м² х 2,0 м х 2,0 м) = 360 кг;

  • при показателе ветровой нагрузки 60 кг/м² вес створки будет:

200 кг + (60 кг/м² х 2,0 м х 2,0 м) = 440 кг.

Вес ворот увеличился на 160-240 кг от воздействий ветра.

В случае примерзания створок, необходимы дополнительные значительные усилия для их «срыва». Выбирать привод по максимальным параметрам не правильно – покупать нужно модель с запасом.

Необходимо выполнить расчет консолидированной нагрузки. К фактическому весу створки нужно добавить «довесок» от присущей Вашему региону ветровой нагрузки, добавочный вес от снега и льда и запас мощности на форс-мажорные обстоятельства, вроде примерзания створки.

Если у Вас нет желания или времени производить такие расчеты, мы выполним их, причем совершенно бесплатно.

Возможности блока управления

Блок управления PCB-SW расположен отдельно от привода и находится в пластиковой коробке, изготовленной в соответствии с требованиями стандарта IP 44, регламентирующего степень защиты оболочки электрооборудования и других устройств от проникновения твердых предметов, пыли и воды.


Для защиты от проникновения внутрь корпуса пыли и влаги предусмотрены специальные резиновые уплотнения через которые заводится кабель.

Для подключений используются промаркированные колодки, что облегчает монтаж и обслуживание автоматики. В случае необходимости блок быстро отсоединяется от кабелей, которые закреплены на колодках. При их установке не нужно снова разбираться с местом подключения кабелей – колодки просто вставляются на прежнее место.

Для дистанционного управления приводом с помощью пульта (брелока) в плату встроен приемник с несущей частотой 433 МГц, который может управляться от 60 пультов.

Морозоустойчивый LED-дисплей позволяет визуально контролировать все этапы программирования, работы автоматики и получать информацию о количестве записанных пультов дистанционного управления.

Плата имеет регулировки:

1) усилие для каждого привода с шагом в 10%;

2) задержки открытия/закрытия первого привода на воротах с притвором;

3) времени паузы автоматического закрытия;

4) времени работы двигателей;

5) чувствительности к препятствиям.

Предусмотрены функции:

1) рывок в начале движения створки;

2) электромеханический замок;

3) предварительное мигание сигнальной лампой;

4) остановка/реверс при срабатывании фотоэлементов;

5) управление в режиме "присутствие оператора";

6) пешеходный проход – режим калитки.



Технические характеристики



Комплект поставки

Привод поставляется упакованным в фирменную коробку.

В минимальный комплект поставки входит:

1) Привод DoorHan Swing 320– 2 шт.


2) Блок управления PCB-SW - 1 шт.


3) Пульт дистанционного управления DoorHan Transmitter2 – 2 шт.


Для передачи радиосигнала используется динамический код, такой принцип работы исключает доступ к управлению от посторонних пультов.

Это не единственный способ управления, существуют еще, например, ключ-выключатель (предлагаемый далее в комплекте поставки), система карточных пропусков, беспроводная радиокодовая либо обычная клавиатура.

Если нужна дополнительная система управления – обращайтесь, и наш менеджер подберет необходимое Вам оборудование.

Также дополнительно могут поставляться аксессуары безопасности:

4) Фотоэлементы DoorHan Photocell-N – 1 пара.


На специальных стойках или опорах в створе ворот устанавливается пара фотоэлементов, сканирующих линию проезда. Если луч прервался автомобилем или человеком, сработает автоматика блока управления, которая остановит ворота и запустит реверс (обратный ход).

В блоке управления имеется токовая защита привода на препятствие, но она реагирует только после соприкосновения с «препятствием». Ворота остановятся, но автомобиль получит вмятину или царапину. Если установлены фотоэлементы, до столкновения дело вообще не дойдет.

5) Сигнальная лампа Doorhan LAMP-LED – 1 шт.


Сигнальная лампа устанавливается обычно на опоре ворот, чтобы ее было хорошо видно со двора и улицы. Она предупреждает о том, что ворота двигаются и подает световой сигнал чуть раньше начала перемещения створок. Яркие светодиоды, установленные в лампе работают в мигающем режиме и хорошо заметны.

Для удобства пользования дополнительно поставляется:

6) Ключ-выключатель DoorHan KEYSWITCH N – 1шт


Позволяет управлять автоматикой без пульта при помощи ключа. При поломке или отсутствии пульта управления можно открывать или закрывать ворота этим устройством.

Возможность самостоятельного монтажа

Если Вы хотите самостоятельно качественно смонтировать свой привод и при этом сэкономить 50 € -стоимость работы, которую обычно берут монтажники, то с нашей инструкцией это вполне возможно.

Обычно изготовители комплектуют свои изделия инструкцией переведенной компьютерным переводчиком, после чего разобраться в монтаже сложно даже специалисту. Наши инженеры и монтажники с 10 летним опытом монтажа и эксплуатации автоматики для ворот, разработали пошаговую инструкцию с помощью которой Вы сможете самостоятельно установить привод.

Если Вы не хотите заниматься монтажными работами мы порекомендуем опытных специалистов.

Подведем итог и сделаем выводы.

Выводы

Модель может быть использована исключительно для автоматизации бытовых ворот (частный дом, дача). Такой вывод сделан исходя из технических характеристик устройства. Интенсивность работы, заявленная изготовителем, составляет 30% (если механизм работал 3 минуты, то 7 минут он должен отдыхать) что характеризует его как бытовую модель.

Внешний блок управления расположен отдельно в ударопрочном герметичном корпусе и имеет большое количество различных функций:

  • амперометрическая система обнаружения препятствий;
  • самоблокирование привода;
  • плавный старт и остановка;
  • режим калитки;
  • удобное программирование;
  • совместимость встроенной платы с другими системами;
  • зуммер для звукового сопровождения записи/стирания пультов;
  • функция сброса параметров на заводские настройки.

Система радиоуправления использует технологию динамического кода, который изменяется при каждом сигнале, что обеспечивает полную безопасность и секретность сигнала, исключая несанкционированное использование привода. Плата обладает функцией, которая при необходимости выводит на дисплей информацию о количестве отработанных циклов для своевременного прохождения технического обслуживания, что гарантирует надежную и стабильную работу автоматики в течение всего срока эксплуатации.

Особенности комплектации:

Передний кронштейн имеет 3 отверстия для настройки оптимального положения рычага на уже установленном кронштейне.

За счет мощной крепежной пластины, привод может быть установлен на столбы больших размеров с любым качеством поверхности. Это позволяет использовать его в местах, где применить другие типы приводов просто невозможно.

Мощные гальванизированные рычаги изготовлены из высококачественной стали и имеют высокую антикоррозийную устойчивость, благодаря чему они сохраняют свою работоспособность на протяжении всего срока эксплуатации.

Для обеспечения максимальной безопасности при работе привода, применена специальная конструкция рычага, у которого отсутствуют зоны защемления типа «ножницы».

Для предотвращения несанкционированной разблокировки ворот, рычаг системы расцепления находится под специальной крышкой с замком.

Монтаж привода осуществляется без сварочных работ. Все кронштейны выполнены из высококачественной стали с оцинковкой толщиной 12 мкм.

Параметры температурного использования привода от -20°С до +55°С ограничивают область его применения, поэтому поломка механизма вследствие несоблюдения Вами температурного режима не является гарантийным случаем для ремонта за счет производителя.

Гарантийные обязательства и сервис

Производитель предоставляет Вам официальную гарантию на 1 год.

У нас минимальная торговая наценка, поэтому монтажники закупают автоматику именно у нас.

Рекомендуемую нами технику мы обслуживаем весь гарантийный срок, а также после того, как этот срок истечет. В случае необходимости вышлем Вам какие-либо детали или комплектующие - отправка заказов осуществляется ежедневно.

Предпродажная подготовка, в ходе которой не просто проверим рабочее состояние автоматики и комплектность заказа, но и выполним базовое программирование блока управления. Вам останется только подключить питание привода.

Для рекомендуемых моделей подарим собственную инструкцию на русском языке для самостоятельного монтажа.

Если данная модель подходит Вам по всем критериям – обращайтесь, мы предложим самую выгодную цену на нее.
