DoorHan Swing 2500

Привод DoorHan Swing 2500 для автоматизации распашных ворот с длиной одной створки до 2,5 м и весом до 350 кг

Наши специальные предложения:

• Цена является рекомендованной заводом-изготовителем, без дополнительных посреднических наценок.
• Без предоплаты, Вы можете расплатиться за оборудование по факту его получения.

• Ваш заказ будет отправлен в течение суток.

• Все автоматические системы, предлагаемые нами, сертифицированы в Украине.

• Подарим авторскую инструкцию для самостоятельного монтажа на русском языке


Статья посвящена описанию автоматического привода DoorHan Swing 2500 и состоит из разделов:

• Характеристика модели.

• На какую опору можно ставить привод.

• Пределы использования.

• Возможности блока управления.

• Технические характеристики привода.

• Комплект поставки.

• Возможность самостоятельного монтажа.

• Выводы.

• Гарантийные обязательства и сервис


Характеристика модели

DoorHan Swing 2500 самоблокирующийся телескопический электропривод линейного типа, предназначенный для автоматизации уличных двухстворчатых распашных ворот бытового назначения.

Самоблокировка механизма происходит за счет свойств червячного редуктора, примененного в устройстве: блокирование осуществляется благодаря зубчатым передачам – когда двигатель не работает, они остаются в жестком зацеплении между собой и открыть или закрыть створку невозможно.

Телескопическим привод назван по причине конструктивной особенности – наличия выдвижного телескопического штока, который связан с кареткой двигающейся линейно по ходовому винту.

Линейные приводы составляю 95% от общего количества производимой автоматики. Они самые дешевые, простые конструктивно, при этом наиболее надежные и мощные по сравнению с другими вариантами - существуют еще рычажные и подземные модели.

Показатель интенсивности работы 50%, характеризуют его как бытовую модель, о чем подробнее будет рассказано в заключении.

Червячная передача образуют самоблокирующуюся систему, но в случае необходимости (отсутствие электропитания, техническое обслуживание) привод можно разблокировать, после чего створку можно свободно перемещать. На фото ниже показан ключ для разблокировки, входящий в комплект поставки.

Для защиты механизма разблокировки от проникновения влаги и пыли предусмотрена резиновая заглушка.

Рассмотрим механизм, приводящий в движение створки ворот:

Корпус привода состоит из двух силуминовых частей, в которых расположены червячный мотор-редуктор и ходовой винт.

В нижней части корпуса (стакане) расположен статор электродвигателя переменного тока мощностью 280 Вт.

На роторе двигателя запрессован червяк, передающий вращение шестерне, которая жестко связана с ходовым винтом привода. Ходовой винт вращается и двигает установленную на нем каретку, и, по сути, представляет собой длинный винт с вытянутым шагом резьбы, по которому перемещается гайка (каретка).

Движение каретки прямолинейное вдоль винта, поэтому привод и назван линейным. Каретка в свою очередь толкает или притягивает (в зависимости от направления вращения электродвигателя) телескопическую трубу, связанную со створкой. Ворота соответственно закрываются или открываются.

Телескопическая труба защищена от проникновения внутрь пыли и влаги уплотнительным сальником.

Рабочий ход штока составляет 340 мм, что является хорошим показателем для телескопического привода.

На какую опору можно ставить привод

При выборе автоматики нужно учитывать возможность монтажа понравившейся модели именно на Ваши опорные столбы. Без учета данного параметра и монтаже на слишком широкие столбы, створка не сможет закрыться, так как углы опор будут препятствовать движению.

Рассмотрим истоки данной ситуации. Если конструкция ворот легкая и ажурная, как это принято в Европе, то для их крепления нужны небольшие металлические столбики. Для Украины характерны конструкции массивных наглухо зашитых ворот, которые требуют применения тяжелых и габаритных опорных столбов из кирпича, бута или бетона.

Рассмотрим схему, которая показывает возможности установки на опору:

Таблица монтажных размеров:

С распашными воротами действует правило рычага: для открывания понадобится гораздо меньшее усилие, если прикладывать его ближе к краю створки и дальше от петель. Поэтому лучше расположить привод ближе к воротам, почти параллельно створке – кронштейн будет дотягиваться дальше, а значит, механизму будет легче работать и прослужит он дольше.

Пределы использования

В технических характеристиках привода приведены следующие данные: максимальная длина створки 2,5 метра при весе 350 кг.

Однако оба габарита не могут быть максимальными одновременно – между ними существует обратная зависимость: чем больше один параметр, тем меньшим должен быть второй.

Кроме того, максимальные параметры производитель указывает без учета всех остальных воздействий: силы трения, воздействия ветра, и чего-либо еще. Это теоретические цифры, применимые для работы в лабораторных условиях. На самом деле ворота с автоматикой работают не в помещении, а на улице.

Наибольшее влияние на нее будет оказывать ветер. Для ажурных решетчатых конструкций его воздействие незначительное, но при закрытых наглухо створках значительно увеличивается площадь и сила ветровой нагрузки.

Ветровая нагрузка:

Для примера произведем расчет воздействия ветра на ворота (средний показатель в Украине варьируется в пределах 40-60 кг/м² в зависимости от региона).

Посмотрим, насколько увеличится вес створки под воздействием только одного ветра. Возьмем высоту воротного полотна – 2,0 м, а в пределах использования модели Swing 2500 выберем створку весом 200 кг и длиной 2,0 м.

• при показателе ветровой нагрузки 40 кг/м² вес створки будет:


200 кг + (40 кг/м² х 2,0 м х 2,0 м) = 360 кг;

• при показателе ветровой нагрузки 60 кг/м² вес створки будет:


200 кг + (60 кг/м² х 2,0 м х 2,0 м) = 440 кг.

Ветер «догрузил» ворота на 160-240 кг.

В случае примерзания створок, приводу придется сорвать их. Для этого потребуется приложить значительное дополнительное усилие, потому покупать автоматику по максимальным параметрам не рекомендуется – брать нужно модель с запасом.

Необходимо рассчитать консолидированную нагрузку на свой будущий электропривод. К реальному весу своей створки нужно добавить «довесок» от присущей Вашему региону ветровой нагрузки, добавочный вес от снега и льда и запас мощности на форс-мажорные обстоятельства, вроде примерзания створки.

Если Вы не хотите вникать в тонкости метеоданных и вычислять площади и нагрузки, мы готовы сделать все расчеты вместо Вас, причем совершенно бесплатно, просто позвоните!

Место крепления автоматики, также имеет значение: ее можно монтировать в любом месте внизу, вверху или по центру.

Если установить механизм слишком низко, он может просто оказаться зимой в сугробе.

Установка сверху не так опасна, но можно получить для самой створки эффект «пропеллера». Дело в том, что упор находится внизу, а усилие при таком расположении прилагается сверху. Когда ворота закрываются, и автоматика подтягивает их к упору, «закручивание» даже жесткой конструкции становится неизбежным. Оптимальный вариант, это когда привод находится ближе к середине полотна ворот.

Возможности блока управления

Блок управления PCB-SW расположен отдельно от привода и находится в пластиковой коробке, изготовленной в соответствии с требованиями стандарта IP 44, регламентирующего степень защиты оболочки электрооборудования и других устройств от проникновения твердых предметов, пыли и воды.

Кабеля заводятся внутрь коробки через резиновые уплотнения, исключающие проникновения внутрь пыли и влаги.

Кабеля подключаются к съемным промаркированным колодкам, что облегчает монтаж и обслуживание автоматики. В случае необходимости (ремонт, настройка, диагностика) блок быстро отсоединяется от кабелей, закрепленных на колодках. При установке после диагностики или ремонта не нужно снова разбираться с местом подключения кабелей – колодки просто вставляются на прежнее место.

Блок управления имеет встроенный радиоприемник, работающий на частоте 433 МГц, и может принимать команды от 60 пультов (брелоков).

На плате присутствуют световые индикаторы и цифровой дисплей для визуального контроля и настройки работы автоматики.

Плата имеет регулировки:

1) усилие для каждого привода с шагом в 10%;

2) задержки открытия/закрытия первого привода на воротах с притвором;

3) времени паузы автоматического закрытия;

4) времени работы двигателей;

5) чувствительности к препятствиям.

Предусмотрены функции:

1) рывок в начальный момент времени;

2) электромеханический замок;

3) предварительное мигание сигнальной лампой;

4) остановка/реверс при срабатывании фотоэлементов;

5) управление в режиме "присутствие оператора";

6) пешеходный проход – режим калитки.

Технические характеристики привода:

Комплект поставки

Привод поставляется упакованным в фирменную коробку светло коричневого цвета.

В минимальный комплект поставки входит:

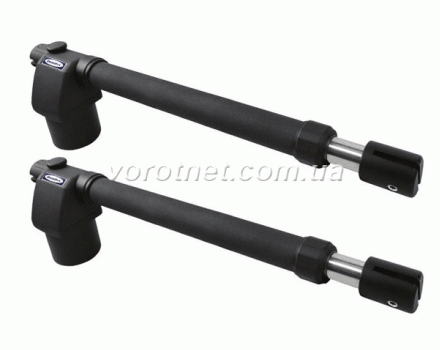

1) Привод DoorHan Swing 2500– 2 шт.

2) Блок управления PCB-SW - 1 шт.

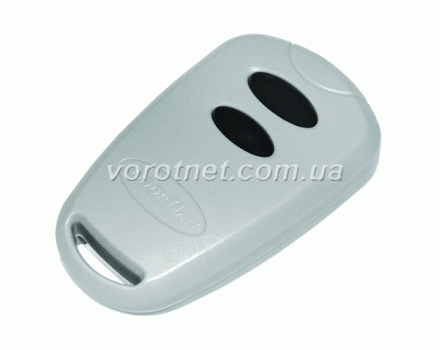

3) Пульт дистанционного управления DoorHan Transmitter2 – 2 шт.

Для передачи радиосигнала используется динамический код – он исключает доступ к управлению от посторонних пультов.

Радиосигнал не единственный способ управления, существуют еще, например, ключ выключатель (предлагаемый далее в комплекте поставки), система карточных пропусков, беспроводная кодовая клавиатура.

Если нужна дополнительная система управления – обращайтесь, и наш менеджер подберет необходимое Вам оборудование.

4) Комплект крепежа SW2500-10 – 1 комплект.

Также дополнительно могут поставляться аксессуары безопасности:

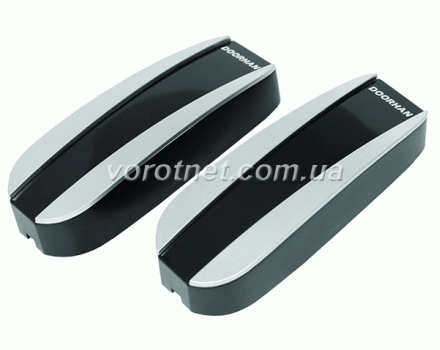

5) Фотоэлементы DoorHan Photocell-N – 1 пара.

Встроенная в блок управления токовая защита привода на препятствие не позволяет избежать контакта с автомобилем или человеком. После аварийной остановки ворот, например, автомобилем, срабатывает автоматика, и створка останавливается, но Ваше авто получит царапину или вмятину.

Для предотвращения столкновения предназначены фотоэлементы. Пара устанавливается друг напротив друга на специальных стойках или на опорах ворот. Световой инфракрасный луч сканирует створ ворот и в случае его прерывания автомобилем или человеком, дает команду блоку управления на остановку и запуск реверса (обратного движения) створок.

6) Сигнальная лампа Doorhan LAMP-LED – 1 шт.

Сигнальная лампа предупреждает об опасности столкновения и начинает подавать сигналы чуть раньше начала движения ворот. В качестве источника света применены яркие светодиоды, работающие в мигающем режиме. Устанавливается обычно на опоре ворот, так что бы ее было хорошо видно со двора и улицы.

Для удобства пользования дополнительно поставляется:

7) Ключ выключатель DoorHan KEYSWITCH N – 1шт

Выключатель управляет автоматикой без пульта при помощи ключа. Если у Вашего брелока села батарейка или он поломался, можно открыть – закрыть ворота этим устройством.

Возможность самостоятельного монтажа

Обычно изготовители снабжают свои изделия инструкциями с компьютерным Google переводом, и разобраться в ней порой непросто даже специалисту.

Специально для наших клиентов мы разработали пошаговую инструкции по монтажу и настройке автоматики, рекомендуемой нашими специалистами. В разработке приняли участие не только инженеры, но и монтажники с 10 летним опытом монтажа и эксплуатации автоматики для ворот.

Смонтировать привод самостоятельно возможно каждому, более того Вы сэкономите 50 € -стоимость работ которую обычно берут монтажники.

Если у Вас нет времени или желания этим заниматься, мы порекомендуем опытных специалистов, которые установят автоматику.

Подведем итог и сделаем выводы.

Выводы

Модель может быть использована исключительно для автоматизации бытовых ворот (частный дом, дача).

Интенсивность работы, заявленная изготовителем, составляет 50%. Это значит, что время обязательного отдыха механизма должно быть не меньше, чем время его работы (если механизм работал 10 минут, то 10 минут он должен отдыхать).

Параметры температурного использования привода от -20°С до +50°С ограничивают область его применения, поэтому поломка механизма вследствие несоблюдения Вами температурного режима не является гарантийным случаем для ремонта за счет производителя.

Работа автоматической системы контролируется выносным блоком управления, размещенном в ударопрочном герметичном корпусе и имеет большое количество различных функций:

• амперометрическая система обнаружения препятствий;

• самоблокирование привода;

• плавный старт и остановка;

• режим калитки;

• удобное программирование;

• совместимость встроенной платы с другими системами.


Удобная и безопасная система расцепления позволяет вручную открывать или закрывать створку в случае отсутствия электропитания или каких-либо неисправностей в блоке управления.

Гарантийные обязательства и сервис

Производитель предоставляет Вам официальную гарантию на 1 год.

Вам не придется оплачивать услуги посреднических организаций - у нас минимальная торговая наценка, поэтому монтажники закупают автоматику именно у нас.

Мы предоставляем сервисное обслуживание рекомендуемой нами техники на весь гарантийный срок, а также после того, как этот срок истечет. Если Вам понадобятся какие-либо детали или комплектующие, можно позвонить, и мы сразу же их вышлем - отправка заказов осуществляется ежедневно.

Мы проведем предпродажную подготовку автоматики, в ходе которой не просто проверим рабочее состояние автоматики и комплектность заказа, но и выполним базовое программирование блока управления. Вам останется только подключить питание привода.

Подарим собственную инструкцию на русском языке для самостоятельного монтажа.

Если данная модель подходит Вам по всем критериям – обращайтесь, мы предложим самую выгодную цену на нее.
