Автоматика BFT Virgo – рычажный итальянский электропривод для распашных ворот со створкой весом до 200 кг и длиной до 2 м


Комплектация BFT VIRGO MAXI:

BFT VIRGO

Электропривод со встроенным блоком управления LINX, механическими концевыми выключателями, монтажным набором и ключами для ручного разблокирования



2 шт

MITTO 2

Пульт дистанционного управления двухканальный

2 шт

VIRGO BAT

Резервное питание

1 комплект

РС 2Е

Ключ-выключатель

1 шт

CELLULA 130

Комплект фотоэлементов

1 комплект

RAY X

Сигнальная лампа (24В) со встроенной антенной

1 шт


Комплектация BFT VIRGO MINI:

BFT VIRGO

Электропривод со встроенным блоком управления LINX, механическими концевыми выключателями, монтажным набором и ключами для ручного разблокирования



2 шт

MITTO 2

Пульт дистанционного управления двухканальный

2 шт


Дополнительные аксессуары:

MITTO 2

Пульт дистанционного управления двухканальный

VIRGO BAT

Резервное питание

CELLULA 130

Комплект фотоэлементов

RAY X

Сигнальная лампа (24В) со встроенной антенной

РС 2Е

Ключ-выключатель

SPC

Кнопочный выключатель


Статья посвящена итальянской автоматике рычажного типа, предназначенной для установки на ворота с не очень широкими опорными столбами и створками весом до 200кг, длиной до 2,0м - BFT Virgo.

Прочтя эту информацию, Вы легко определите, насколько Вам подходит данная модель, а если не подходит – сможете подобрать оптимальный для своих ворот вариант. Обзор разбит на тематические блоки (они короткие).

  • Технические характеристики BFT Virgo:
  • Пределы применения привода
  • Элементы комплектации:
  • Выводы и рекомендации

Если не хотите читать статью полностью – не читайте, можете просмотреть только раздел с выводами и рекомендациями, а если что-то будет не понятно, откроете соответствующий блок.

Если на такое подробное изучение вопроса нет времени, можно просто позвонить нашему эксперту по указанным на сайте телефонам.

Вся наша реклама помещается в таких спецпредложениях:

1. ТЕСТ-ДРАЙВ рекомендуемого оборудования на Ваших воротах: в течение года Вы можете вернуть его нам, если не понравится, как оно работает. Мы возместим стоимость в полном объеме.

2. Доставку до удобного Вам отделения транспортной компании.

3. Выбор формы оплаты – можно после проверки содержимого посылки.

4. Установку базовых настроек платы управления – бесплатно.

5. Бесплатная консультация эксперта на этапах выбора оборудования, комплектации автоматической системы, ее монтажа и эксплуатации.

6. Сервисное обслуживание в гарантийный и послегарантийный периоды в собственном центре со складом запчастей – для всей рекомендуемой техники

7. Оптовая цена, поскольку мы, как диллер производителя, не добавляем наценок к рекомендуемой изготовителем стоимости автоматики.

Вся техника, предлагаемая на этом сайте, сертифицирована в соответствие с требованиями законодательства страны-производителя и Украины.


Технические характеристики BFT Virgo

Параметры:

Значения:

Блок управления

LINX

Питание привода, В (переменный ток, 50-60Гц)

230

Питание двигателя, В (постоянный ток)

24

Потребляемая мощность, Вт

40

Потребляемый ток, А

1,2

Крутящий момент, Нм

170

Количество оборотов двигателя, оборотов/мин

2500

Передаточное число

1/1224

Время открывания на 90°, сек

14

Максимальны угол открывания створки, градусов

120

Максимальное расстояние от петли до края столба, мм

210

Степень защиты, IP

54

Класс изоляции

3

Тип концевого выключателя

механический

Диапазон рабочих температур, °С

от -20 до +60

Интенсивность работы, циклов/сутки

60

Интенсивность использования, %

50

Паспортный максимальный вес створки, кг

200

Рекомендуемый максимальный вес створки, кг

100

Паспортная максимальная длина створки, м

2,0

Рекомендуемая максимальная длина створки, м

1,0

Габариты привода, мм

215х180х230

Масса привода, кг

8,0


Некоторые параметры нужно разъяснить:

Степень защиты (IP):

Есть международная классификация степеней защиты механизмов от проникновения внутрь корпуса твердых предметов и влаги - IEC 60529 (DIN 40050, ГОСТ 14254).

IP 54 говорит о защите внутренних узлов приводов от пыли и от брызг, разлетающихся во всех направлениях.

Класс изоляции:

В системе обозначений способов и степени безопасности при пользовании электрическим оборудованием третий класс говорит о сверхнизком безопасном для человека напряжении.

Концевой выключатель:

Это система информирования блока управления о достижении створкой крайнего положения на открытие или закрытие.

В механическом варианте сигнал отключить мотор подает микрокнопка, на которую нажимает специальный кронштейн, по достижении створкой одного из конечных положений.

Система простая и более дешевая, чем магнитная, но микрокнопки могут примерзать зимой – тогда блок управления получает некорректные сигналы, и ворота невозможно открыть пока не отогреете данный узел.

Для работы в Украине больше подходит автоматика с магнитной системой концевиков, у которой сигнал остановки движения подает магнитный датчик (геркон), когда фиксирует поле одного из разнополярных магнитов.

В таблице приведены параметры максимальных габаритов ворот, для которых предназначена модель BFT Virgo, причем мы предлагаем уменьшить указанные производителем максимальные параметры вдвое. Разъяснение такому «обрезанию» дам в следующем разделе.

Возможно, Вам нужно больше технической информации о данной модели (или на предмет автоматизации Ваших ворот) – наш инженер ответит на все вопросы в телефонном режиме.

Пределы применения привода

Максимальные габариты ворот:

В инструкции по монтажу и эксплуатации производителем указаны граничные габариты створки, на которую можно монтировать модель BFT Virgo:

  • вес до 200 кг;
  • длина до 2,0 м.

Остается правильно прочесть данную информацию: любой максимальный габарит демонстрирует способность техники справиться с нагрузкой от него одного.

То есть, рассматриваемый привод действительно может перемещать створку массой 200кг или длиной 2,0м, но никак не двухметровое и одновременно двухсоткилограммовое полотно.

Максимальные габариты всегда имеют обратную зависимость: чем больше один, тем меньше второй, потому мы привели в таблице с техническими характеристиками «уточняющие» параметры максимальных габаритов створки для установки BFT Virgo:

  • вес до 100 кг;
  • длина до 1,0 м.


Если Вы установите эту модель на ворота с такими «уточненными» размерами, зависимость между весом и длиной створки будет учтена, но без дополнительных нагрузок на Ваши ворота, которые всегда индивидуальны.

К дополнительным нагрузкам следует отнести климатические особенности региона (показатель ветрового давления и возможность выпадения снега или обледенения), а также тип воротной конструкции.

Ветровое давление будет различным для решетчатой и глухой створки, поскольку сквозь прутья ветер пролетит, а глухое полотно «поймает» его как парус и передаст нагрузку на привод.

В Украине показатель ветровой нагрузки варьируется от 40кг/м2 до 60кг/м2, поэтому для определения дополнительного веса своей створки от влияния ветра нужно умножить площадь глухого полотна на нормативное значение своего населенного пункта.

Например, створку длиной 1,5м и высотой 2,0м при показателе 50кг/м2 (беру средний) ветер сделает тяжелее на:

1,5 м х 2,0 м х 50кг/м2 = 150 кг.

Очень может быть, что Ваша створка сама по себе столько не весит.

Далее прикиньте возможную массу снега и льда, которые могут задержаться на Ваших воротах, и тоже прибавьте этот вес к собственной массе своей створки. Получите реальный вес ворот, которые должен перемещать электропривод.

Теперь можно подбирать механизм, в пределы применения которого Ваши ворота вписываются.

Если расчет вызывает затруднения – в рамках бесплатной консультации мы готовы сделать его вместо Вас.

Максимальное расстояние от петли до края столба:

Это установочный размер, который лимитирует применимость модели для монтажа на опоры – если Ваши опорные столбы шире дозволенных 21см от петли до внутреннего угла, привод Вам не подходит, поскольку створки не будут закрываться (рычаг не достанет).


Если этот габарит у Вас больше, у BFT есть другая рычажная модель – BFT Igea, у которой он может быть до 30см.

Более дешевые и надежные механизмы линейного типа чаще всего вообще невозможно установить на кирпичные или бутовые опоры, поскольку для них этот установочный размер должен быть еще меньше (4-16см).

Исключение составляют линейные приводы со специальными кронштейнами крепления. Их выпускает один итальянский завод Rotelli и один китайский Miller Technics.

Диапазон рабочих температур:

Производитель допускает эксплуатацию своей автоматики при температуре от -20°С до +60°С.

Это важно, поскольку в приводе используются детали из технополимеров. В заданном температурном коридоре такая техника прекрасно справляется с поставленными задачами, но при перемерзании или перегреве пластик может изменить свойства – полимерные шестерни могут стать хрупкими и сломаться либо изменить геометрию под нагрузкой.

Если в регионе, где Вы живете, не бывает холоднее -20°С, можете смело устанавливать этот привод на свои ворота, но позаботьтесь о том, чтобы на автоматику не попадали прямые солнечные лучи, способные нагреть механизм выше дозволенных +60°С.


Интенсивность:

Это показатель назначения модели – он может быть представлен в количестве допустимых маневров за единицу времени либо в процентах.

В данном случае 60 суточных маневров, значит можно открыть и закрыть створки (это два цикла) до 30 раз в день. Разумеется, такой интенсивности недостаточно для ворот предприятия, офиса или многоквартирного дома – BFT Virgo сугубо бытовая модель, которую можно применять на воротах частного дома или дачи.

Использование 50% говорит о том, что привод должен отдыхать не меньше времени, чем работал. Например, за условные 10-ть минут Вы можете «гонять» створки не больше 5-ти минут, а еще 5-ть механизм обязательно должен остывать.


Если Вам нужна помощь специалиста, чтобы определить, насколько подходит для Ваших ворот электропривод BFT Virgo, наш инженер проконсультирует Вас, а если хотите – предложит все подходящие варианты на выбор.

Элементы комплектации

В начале статьи Вы видели две таблицы с минимальной и максимальной комплектацией автоматической системы, но это не значит, что Вам нужно выбирать между ними. Просто в комплект MINI включены элементы, без которых нельзя обойтись, а второй вариант дополнен аксессуарами, которые чаще всего заказывают клиенты (не все одновременно, а что кому нужно):


Итак, в минимальный комплект входят два привода и любая система управления (мы предложили пару радиопультов):

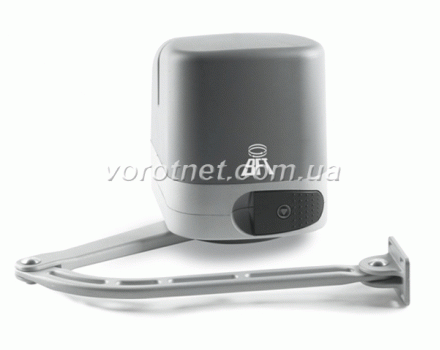

Электропривод и блок управления BFT LINX:

Привод Virgo оснащен шарнирным рычагом, что не требует электрозамка и предполагает возможность открывания ворот и внутрь, и наружу.

Он имеет встроенные механические концевые выключатели открывания и закрывания. Конденсатор и микровыключатели уже установлены и подключены к двигателю.

Для двустворчатых ворот используются два мотор-редуктора с мощностью движка 40Вт. Для перемещения легкой малогабаритной створки вполне достаточно.

Особенностью этого привода является встроенный блок управления (LINX) – обычно для автоматизации распашных конструкций применяют два привода с одним на двоих блоком, который размещен в отдельном шкафу и крепится рядом с одним из механизмов на опоре или на заборе.

Блок управления LINX (это на самом деле плата) в модели BFT Virgo встроен в один из приводов. В нем уже есть 2-х канальный приемник Clonix (он тоже является платой).

Доступные функции:

  • замедление в начале и в конце маневра во избежание рывков;
  • режим частичного открывания для пропуска пешехода;
  • обнаружение препятствий по увеличению прилагаемого усилия (в том случае блок управления отключит мотор, чтобы тот не сгорел);
  • запоминает насколько Вам удобно открывать и закрывать ворота (заносит в память последний маневр).

Есть возможность изменять и корректировать функции платы при помощи встроенного в блок программатора, причем каждый из двух моторов можно программировать отдельно.

BFT LINX имеет специальную опцию для самостоятельной диагностики: на дисплей выводится подробная информация и возможные ошибки в работе устройства.

Мотор данной модели низковольтный, то есть питается от постоянного тока напряжением 24В, хотя сам привод питается от переменного тока 230В, как и вся бытовая техника у Вас дома.

Такие двигатели менее мощные, чем 230-вольтовые, зато не перегреваются и допускают установку системы резервного питания. Мотор-редуктор червячного типа блокируется при отключенном двигателе, поэтому открыть ворота вручную с улицы не получится. Электрозамок Вам не понадобится, но аккумулятор, на случай перебоев с электроснабжением очень пригодится – чтобы воспользоваться механизмом для разблокирования вручную нужно сначала попасть во двор, поскольку этот механизм находится на самом приводе.

Резервное питание:

Это две аккумуляторные батареи по 12В каждая, которые питают систему при отключенном электричестве. Переключение на резервную систему происходит автоматически, как и возврат к основному источнику после восстановления электроснабжения.


Система управления:

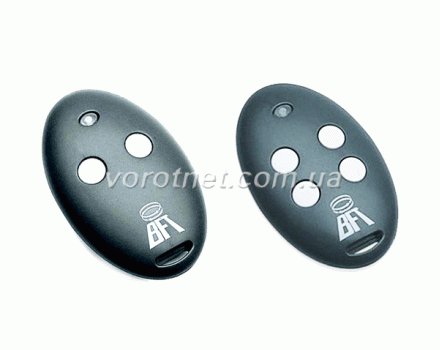

Модель бытовая, потому оптимальным вариантом управления воротами является радиосигнал от пульта-передатчика на встроенный в блок радиоприемник, работающий на частоте 433,92МГц.

Предлагаемые брелоки MITTO могут быть двух- или четырехканальными: на каждую кнопку можно прописать отдельную команду либо отдельную автоматическую систему:


Мы включаем в комплектацию два передатчика, но Вам их нужно по одному для каждого, кто имеет доступ к воротам, плюс один запасной.

Кроме пультов открывать ворота можно и другими способами, например, кнопочным выключателем SPC или ключом-выключателем РС 2Е:

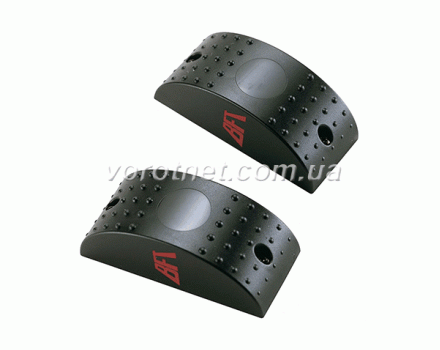

Фотоэлементы:

Это единственная система обнаружения препятствий, которая останавливает ворота до столкновения, а не в результате его.

В створе ворот напротив друг друга устанавливаются два инфракрасных датчика, которые во время работы двигателя образовывают между собой невидимый луч. Если Вы пересечете этот луч, он разорвется, и блок управления остановит движение ворот.


Их крепят прямо на опорных столбах или на специальных стойках на высоте 50-60см от земли.

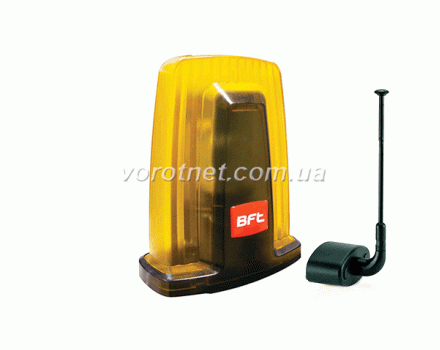

Сигнальная лампа:

Проблесковый маячок оранжевого цвета предупреждает о работе движущегося механизма. Полезен больше для водителей, поскольку при свете фар движение ворот не видно и понять работает автоматика или нет легче всего по миганию лампы.


Модель RAY X оборудована встроенной антенной, увеличивающей радиус действия пультов дистанционного управления до 100м, но если Вы не хотите брать лампу, антенну можно приобрести отдельно.

Возможно, Вас несколько настораживают цены на фирменные аксессуары производства BFT, они действительно не самые дешевые. Однако Вы можете заменить их аналогами китайского производства – лампа без брендовых лейблов из Поднебесной мигает не хуже итальянской, а фотоэлементы образовывают такой же инфракрасный луч. Можно заменить китайскими моделями даже пульты (при условии установки внешнего приемника для них).

Если хотите удешевить автоматическую систему таким образом – звоните, предложим надежные и проверенные модели.

Выводы и рекомендации

Итальянский электропривод рычажного типа для распашных ворот BFT Virgo предназначен для автоматизации легких створок, навешенных на не слишком широкие опоры.

1. Производителем указаны максимальные габариты створки (вес до 200кг, длина до 2,0м), но они не могут быть максимальными одновременно, поэтому мы рекомендуем считать граничными такие габариты:

  • вес створки до 100кг;
  • длина до 1,0м.

Кроме того, необходимо учесть все дополнительные нагрузки своих ворот (ветер, снег, лед) и «примерять» модель автоматики с их учетом.

2. Установочные размеры привода не позволяют монтировать его на очень широкие опоры – расстояние от места крепления створки до внутреннего угла опорного столба не может быть больше 21см, в противном случае Ваши ворота не будут закрываться.

3. Интенсивность работы привода не должна превышать 60 суточных маневров, то есть открыть и закрыть ворота Вы можете не более 30 раз в день. Такой частоты использования вполне достаточно для частного сектора, но устанавливать эту модель на ворота предприятий или офисов не стоит – механизм вымотает весь заложенный в него ресурс неестественно быстро и Вам придется покупать новую автоматику.

4. Мощность двигателя – 40Вт. Для легких створок более чем достаточно, однако не следует использовать модель за рекомендуемыми пределами по весу и габаритам ворот.

5. Редуктор содержит полимерные детали – это исключает использование привода за границами установленного производителем температурного режима (от -20°С до +50°С).

6. Модель BFT Virgo оснащена встроенной системой механических концевых выключателей, которые остановят двигатель при достижении створками крайних положений на открытие и закрытие. Однако при низкой температуре микрокнопки механических концевиков могут примерзать, потому для начала работы Вам необходимо будет отогревать приводы.

7. Гарантийное и послегарантийное обслуживание техники BFT осуществляется производителем в собственном сервисном центре, поэтому проблем с запасными деталями и комплектующими не должно быть.

Если остались вопросы – можете задать их нашему специалисту по телефону, а если хотите, можем подобрать надежные и недорогие модели, которые подходят для автоматизации Ваших ворот (если BFT Virgo по какой-то причине не подходит).
