BFT Phobos AC A 50

Код товара:
113

Есть в наличии
Бесплатная доставка

Цена: 0 грн.

Описание

Привод BFT Phobos AC A 50 – итальянская автоматика для распашных ворот с весом створки до 500 кг и длиной до 5 м

Комплектация BFT Phobos AC A 50 MAXI:

Phobos AC A 50

Электропривод с монтажным комплектом

2 шт

ALTAIR P

Блок управления со встроенным универсальным приемником Clonix

1 шт

MITTO 2

Пульт управления двухканальный

2 шт

CELLULA 130

Фотоэлементы безопасности

1 комплект

RAY X

Сигнальная лампа со встроенной антенной

1 шт

EM

Электрозамок

1 шт


Комплектация BFT Phobos AC A 50 MINI:

Phobos AC A 50

Электропривод с монтажным комплектом

2 шт

ALTAIR P

Блок управления со встроенным универсальным приемником Clonix

1 шт

MITTO 2

Пульт управления двухканальный

2 шт


Дополнительные аксессуары:

MITTO 2

Пульт дистанционного
управления двухканальный

CELLULA 130

Комплект фотоэлементов

RAY X

Сигнальная лампа
со встроенной антенной

EM

Электрозамок

Посетителям сайта и нашим покупателям мы предлагаем:

1. На рекомендуемые модели автоматики тест-драйв сроком 1 год. Это означает, что если Вам не понравится работа приобретенного оборудования, Вы вернете его нам и получите назад свои деньги.

2. Оплатить посылку Вы можете при ее получении, после проверки содержимого. Предоплата не требуется.

3. Отправим посылку на указанное Вами отделение транспортной компании. Доставка осуществляется в течение 2 – 3 рабочих дней в любой город Украины.

4. Гарантийное и послегарантийное обслуживание рекомендуемой автоматики в наших сервисных центрах.

5. Цены, по которым мы продаем, рекомендованы фирмами-изготовителями и мы не устанавливаем торговых наценок.

6. Мы продаем автоматику с установленными базовыми настройками. Для Вас это значит, что сразу после монтажа Вы сможете открывать и закрывать ворота.

7. Наши специалисты помогут не только определиться с выбором, но и окажут информационную поддержку при монтаже и в процессе эксплуатации.

Приводы BFT Phobos AC A 50 изготавливаются для автоматизации распашных ворот с максимальным весом створки до 500 кг и длиной до 5 м.

План статьи:

  • Как определить, подойдет ли автоматика BFT Phobos AC A 50 для Ваших ворот?
  • Особенности автоматики BFT Phobos AC A 50.
  • Блок управления ALTAIR P.
  • Управление приводами
  • Дополнительные устройства. Нужны ли они?
  • Выводы.

Если нет времени или желания вникать в подробности работы автоматики, позвоните по телефонам, указанным вверху сайта.

Как определить, подойдет ли автоматика BFT Phobos AC A 50 для Ваших ворот?

Габариты ворот:

Основными параметрами для выбора автоматики являются:

  • вес створки ворот;
  • длина створки;
  • площадь и конструкция полотна.

Данный комплект автоматики предназначен для габаритных, но не очень тяжелых ворот. Об этом свидетельствуют паспортные данные: вес – до 500кг, длина – до 5м. Это параметры одной створки. То есть проем ворот может быть шириной до 10м.

Вес 500кг, как и длина 5м – это максимальные нагрузки для привода. Вы не можете установить данный механизм на ворота с такими габаритами, поскольку он не рассчитан на преодоление нагрузок от двух максимальных параметров одновременно. В инструкции по монтажу и эксплуатации производителем указаны пределы использования модели в графическом варианте, причем зависимость веса ворот от их дины является обратной (чем больше один габарит, там меньшим может быть второй).

Пределы применения BFT Phobos AC A 50:


На графике хорошо видно, что при длине створки 5 м, ее вес не должен превышать 250 кг.

Но габариты ворот не являются единственными нагрузками, которые предстоит преодолевать автоматике: на распашные конструкции значительное влияние оказывает ветер, причем сквозь прутья решетчатых конструкций он пролетит, нагружая только сами прутья, а глухое полотно улавливает ветровое давление как парус, передавая его на привод.

Далее следует добавить возможный дополнительный вес Ваших створок от снега и льда. Эта масса тоже зависит от конструкции ворот.


К собственному весу створки нужно добавить массу всех дополнительных нагрузок (ветер, снег, лед) и подбирать модель электропривода, в пределы применения которого вписываются Ваши ворота со всеми дополнительными нагрузками.

Если такой расчет вызывает затруднение – можете просто удвоить собственный вес своих створок для учета дополнительных нагрузок, но лучше в рамках бесплатной консультации для посетителей этого сайта перепоручить суммирование консолидированной нагрузки нашему специалисту. Он вскоре перезвонит, если Вы оставите свой номер в форме ниже.

Установочные размеры:

Линейные приводы, каковым является Phobos AC A 50, не всегда могут быть установлены на широкие опорные столбы, поскольку корпус привода упирается вугол такой опоры, и не позволяет воротам закрыться.

Разработчики дают оптимальные размеры, которые необходимо выдержать, чтобы ворота беспрепятственно закрывались, открывались под достаточным для проезда углом, и работали без рыков и торможения.


Для установки этого привода расстояние от центра створки ворот до края опоры (размер «х») должно быть не более 160 мм.

Соответствие размеров «a», «b» (мм) и угла «α» (°)

b\a

100

110

120

130

140

150

160

170

180

190

200

210

220

230

130

97

100

104

108

111

115

118

120

123

125

127

129

125

120

140

97

100

105

108

111

114

117

119

122

124

126

125

120

116

150

98

101

105

108

111

113

116

118

121

123

125

120

116

112

160

98

101

104

107

110

113

115

118

120

122

124

118

113

110

170

97

100

103

106

109

112

114

117

119

121

123

115

111

180

97

100

103

105

108

111

113

116

118

118

118

113

190

97

100

102

104

107

110

112

115

117

113

114

200

96

99

101

103

106

109

111

114

116

115

210

96

98

101

103

106

108

110

112

115

220

95

98

101

103

106

108

109

111

230

95

98

100

102

105

107

109

240

95

97

99

101

104

105

250

94

96

99

100

103

260

94

96

98

100

α °


Чтобы привод Phobos AC A 50 успешно работал на опорах шириной более 160мм, можно сделать следующее:

  • расположить петли ближе к внутреннему краю колоны;
  • на колонах оборудовать ниши, в которые будет помещаться задняя часть приводов;
  • обустроить распашку ворот наружу. При этом полезная ширина проема уменьшится на 240 мм, из-за выступающих сбоку ворот приводов.


Интенсивность:

Выбирая автоматику, необходимо принимать во внимание, как часто предполагается открывать и закрывать ворота, то есть интенсивность их работы.

Двигатели этой модели рассчитаны на интенсивность 30%. Это значит, что в час они должны работать не более 18 минут (30 % от 60 мин.). В течение одного цикла «открыть-закрыть» двигатели находятся в рабочем состоянии от 1,5 до 2 минут, в зависимости от установленных настроек. За один час ворота могут совершить 10 -12 циклов не перегружая оборудование.

Понятно, что такой привод не предназначен для работы ворот с высокой пропускной потребностью: на предприятиях с большим количеством транспорта, во дворах многоквартирных домов, гаражных кооперативах.

Если у Вас остались сомнения: подойдет ли данная автоматика именно к Вашим воротам, проконсультируйтесь у специалиста. Это совершенно бесплатно. Телефоны указаны в шапке сайта. Можете оставить свой номер – Вам перезвонят.

Особенности автоматики BFT Phobos AC A 50

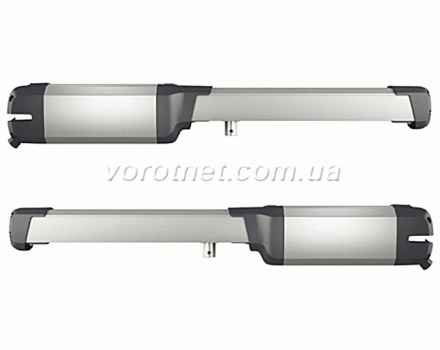

Привод BFT Phobos AC A 50 называется линейным, поскольку вращение вала электродвигателя в конечном итоге преобразуется в прямолинейное движения штока, соединенного со створкой ворот.

Редуктор:

Шток выдвигается с помощью ходового винта с трапецеидальной резьбой. В свою очередь вращение ходовому винту передается от двигателя через червячный редуктор.

Червячным он называется, потому что на валу двигателя находится червяк (короткий винт с трапецеидальной резьбой). От него происходит вращение зубчатого колеса и двух конических шестерней.

Такая механика создает прочное сцепление всех движущихся частей и не позволяет произвольно, без включения электродвигателей, сдвигать створки ворот. Поэтому привод Phobos AC A 50 называется самоблокирующимся.

На случай каких-либо непредвиденных ситуаций предусмотрена ручная разблокировка механизма с помощью ключа, который идет в комплекте поставки.

Электродвигатели:

Электродвигатели приводов получают электропитание от сети 230 В.

Мощность 210 Вт – соответствует тяговому усилию 2000 Н, которое гарантированно обеспечит движение створки до 250 кг (со всеми дополнительными нагрузками).

Технические характеристики привода Phobos AC A 50

Питание двигателя

230 В, 50 Гц

Потребляемая мощность макс.

210 Вт

Потребляемый ток

0,8 А

Номинальное тяговое усилие

2000 Н

Максимальный паспортный вес створки

500 кг

Рекомендуемый максимальный вес створки

250 кг

Максимальная паспортная длина створки без электрозамка

3 м

Максимальная паспортная длина створки с электрозамком

5 м

Рекомендуемая максимальная длина створки

2,5 м

Класс изоляции

1

Термическая защита

110°С (самовосстанавливающаяся)

Скорость штока

15 мм/с

Разблокировка

персональный ключ

Температура окружающей среды

от – 20 °С до + 55 °С

Интенсивность работы

30%

Класс защиты

IPх4

Вес привода

7,7 кг

Класс защиты привода IPх4 означает защищенность корпуса от водяных брызг в любых направлениях. Защиты от попадания пыли и твердых предметов нет. Предполагается, что частицы пыли не нарушают нормальную работу устройства.

Блок управления ALTAIR P

Блок управления ALTAIR P предназначен для ворот с двумя линейными приводами.


Имеет встроенный двухканальный радиоприемник, обеспечивающий работу системы с помощью пультов дистанционного управления. В память радиоприемника может быть записано 63 передатчика.

Радиоприемник работает на частоте 433 МГц и имеет динамический тип кодирования. Такая кодировка сигнала является надежной защитой от несанкционированного копирования. Если нет высоких требований к безопасности объекта возможно использование пультов с постоянным кодом.

Поддерживает технологию EELINK, которая упрощает программирование, позволяя использовать мобильный программатор PROXIMA.


Также программирование осуществляется и без программатора через встроенный микропроцессор, на котором уже установлены стандартные заводские настройки. Панель программирования выведена на корпус приемника, и нет необходимости при настройке разбирать блок управления.

На панели находятся кнопки:

«+», «-», «ОК» и микродисплей.

С их помощью можно настроить абсолютно все функции и параметры, выполняемые программирующим процессором.

Класс защиты блока управления - IP55. Оборудование надежно защищено от случайного соприкосновения человека с токоведущими частями, даже при помощи проволоки или других предметов. Корпус пылезащищен, внутрь его могут попадать частицы пыли менее 1 мм диаметром, которые не повлияют на работу электронной системы. Имеет защиту от действия воды – его обшивка выдерживает действие водяных струй разных направлений без просачивания. То есть блок управления может быть установлен на улице без защитных ниш и козырьков.

Надежная работа гарантирована производителем при температуре воздуха от – 20°С до +55°С.

Технические характеристики блока управления ALTAIR P

Питание

230 В, 50 Гц

Потребляемый ток макс.

0,2 А

Мощность макс. двух двигателей

300Вт + 300 Вт

Сигнальная лампа

40 Вт

Питание аксессуаров

24 В переменного тока

Степень защиты корпуса

IP55

Встроенный радиоприемник

CLONIX 64

Тип кодирования

Rolling Code

Радиочастота

433,92 МГц

Количество комбинаций

4 миллиарда

Количество записываемых пультов

63

Доступные функции:

1) Важной функцией, обеспечивающей плавное движение створок, доводку створок до полного открытия и закрытия, предупреждение защемления посторонних предметов и живых существ во время закрытия, является электронное регулирование крутящего момента.

Оптимальное значение тягового усилия установлено заводскими настройками – 50%.

2) Функция автоматического закрывания. Есть возможность установить таймер. При нажатии кнопки пульта ворота открываются и через установленное время сами, без команды, закрываются.

3) Быстрое закрывание - после пересечения линии, контролируемой фотоэлементами, ворота закрываются без команды с пульта за 3 секунды.

4) Реверс при закрывании – при обнаружении фотоэлементами помехи на пути движения ворот, ворота останавливаются и начинают движение в сторону открытия. Это защита от зажима створками людей, транспорта, животных и др.

5) Включение сигнальной лампы за 3 секунды до пуска привода.

6) Задержка открывания первого привода и закрывания второго. Стандартные настройки – 1 секунда.

7) Скорость закрытия ворот. Производителем установлена 10 с. Возможно изменить время от 3 секунд до 3 минут.

8) Функция «Пешеходный проход» - частичное открытие одной створки. Чаще всего устанавливается на второй канал радиоуправления.

9) Подключение электрозамка.

10) Запись пультов в память приемника.

11) Блоки ALTAIR P могут быть объединены в группы, если рядом находится несколько объектов автоматизации. Тогда есть возможность управления одновременно несколькими устройствами. Для этого используется меню «ZONE».

12) В меню «Автодиагностика» можно проверить целостность всех кабелей и наличие неисправностей.

Управление приводами

Может осуществляться с пульта, передающего радиосигнал, и с помощью выключателей, соединенных проводом с блоком управления.

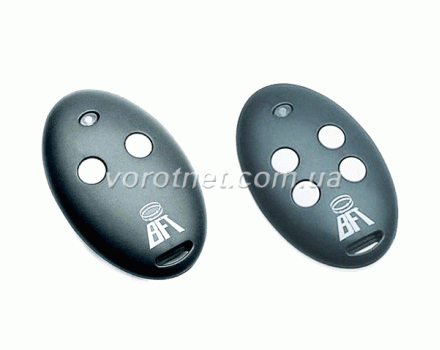

В комплект поставки входят два двухканальных радиопульта MITTO 2. При оформлении заказа, их можно заменить на четырехканальные. Есть возможность заказать большее количество передатчиков.


Кнопочный выключатель SPC для управления воротами без пульта, устанавливается в доме или во дворе в легкодоступном месте. Это удобно и практично, поскольку пульт не всегда оказывается под рукой.


Ключ выключатель имеет такое же назначение, что и кнопочный выключатель. Управление происходит не при помощи кнопок, а поворотом ключа. Он также подсоединяется кабелем к блоку управления. При повороте ключа, замыкается пара контактов и срабатывают реле, ответственные за движение ворот. Такой выключатель может быть установлен со стороны улицы.


Дополнительные устройства. Нужны ли они?

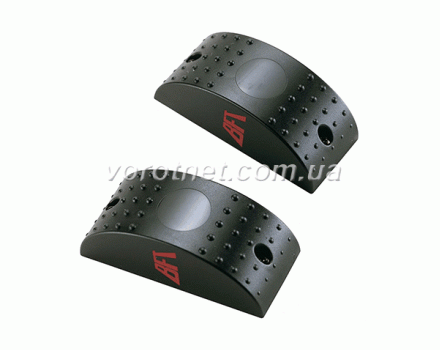

Фотоэлементы CELLULA 130 – значительно повышают уровень безопасности работы ворот. Их назначение – предупредить столкновение створок ворот с внезапно возникшим препятствием.

Работать они могут только в паре. Один прибор передает инфракрасный луч, другой его принимает. Если луч не поступает на принимающий фотоэлемент, информация передается на блок управления и ворота прекращают движение.

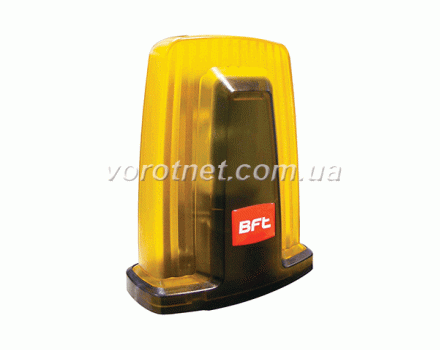

Сигнальная лампа RAY X – для того, чтобы обращать внимание окружающих на движение ворот. Еще в нее встроена антенна, без которой значительно хуже будут работать пульты.


Антенна применяется, если нет сигнальной лампы. А так же в случаях близкого расположения от линий электропередач или других радиопомех. В некоторых случаях антенну необходимо установить в каком-то определенном месте для минимизации радиопомех и усиления сигнала.


Электрозамок EM особенно необходим для ворот с длиной створки более 2,5 м, для придания жесткости полотну в закрытом состоянии. Он предохраняет приводы и всю конструкцию от раскачивания и деформации под собственным весом.


Выводы

1) Из всего вышесказанного, ясно, что автоматика Phobos AC A 50 итальянской компании BFT может использоваться для ворот с длиной створки до 2,5 м и весом до 250 кг (с учетом сезонных нагрузок).

2) Мощность электродвигателей соответствует указанным показателям веса и размеров ворот.

3) Привод надежный, самоблокирующийся с простой механической разблокировкой ключом.

4) Позволяет распахнуть ворота с большим углом открывания и использовать максимально ширину проема.

5) Устанавливается на опоры с сечением до 160 мм. Для более широких опр лучше применять автоматику, параметры которой позволяют такую установку, например, Miller Technics 4000 или Rotelli MT 400.

6) Электроника многофункциональная и нацелена на обеспечение безопасной работы.

7) Эту автоматику нельзя отнести к дешевым продуктам, но однозначно, заявленная цена соответствует качеству, функциональности, долговечности.

Если в статье Вы не нашли ответы на интересующие вопросы, позвоните нашим менеджерам и задайте их.
