Привод BFT Phobos AC A 25, Phobos BT A 25 - автоматика итальянской компании BFT для распашных ворот со створками весом до 400кг


Комплект автоматики для распашных ворот BFT Phobos A 25 производится для применения в частных усадьбах и коттеджах. Мощность привода рассчитана на створки весом до 400кг и длиной не более 2,5м.

Для ворот с указанной длиной и весом компания BFT предлагает две модели электроприводов:

  • Phobos AC A 25 – с двигателем, работающим от напряжения 230В,
  • Phobos BT A 25 – с низковольтным двигателем на 24В.

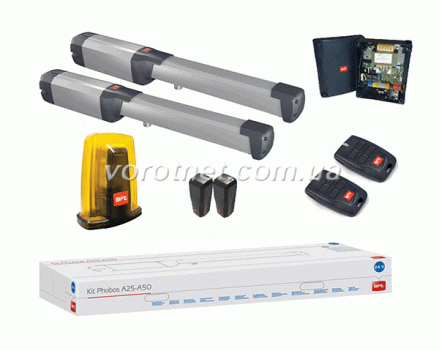

Комплект BFT Phobos A 25

В комплект поставки входят:

Phobos AC A 25 (230В)

Электропривод AC A 25
2 шт
Блок управления с приемником ALENA ACL 2
1 шт
Пульт д/у MITTO 2
2 шт
Набор креплений
1 шт

Phobos BT A 25 (24В)

Электропривод AC A 25
2 шт
Блок управления с приемником ZARA BTL 2
1 шт
Пульт д/у MITTO 2
2 шт
Набор креплений
1 шт

Наши спецпредложения посетителям этого сайта:

1. Возможность протестировать рекомендуемую нашими специалистами автоматику на своих воротах в течение 12 месяцев. То есть, целый год Вы можете решать: нравиться Вам как она работает, или нет. Если нравится – оставляете себе, а если нет – возвращаете нам и забираете назад свои деньги.

2. Выбор формы оплаты: можно оплатить свой заказ при его получении, предварительно проверив содержимое посылки.

3. Доставку до удобного Вам отделения транспортной компании в любом городе Украины – акционные модели доставим за наш счет.

4. Мы являемся официальным дилером бренда, поэтому цены на всю продукцию рекомендует непосредственно производитель, а Вы можете приобрести ее у нас без торговых и посреднических наценок.

5. Гарантийное и послегарантийное обслуживание всей рекомендуемой нашими специалистами техники в собственном сервисном центре.

6. Предпродажную подготовку автоматики с установкой базовых настроек платы управления.

7. Бесплатное консультирование опытными монтажниками не только в период выбора и покупки автоматики, но и во время ее монтажа и эксплуатации.

Вся автоматика, которую мы предлагаем своим клиентам, сертифицирована в соответствие с требованиями законодательства страны-производителя и Украины.


Далее в статье будут рассмотрены такие вопросы:

  • Для каких ворот и опор подойдет автоматика BFT Phobos A 25.
  • Описание модели:
  • Пульты дистанционного управления.
  • В каких случаях необходимы дополнительные аксессуары:
  • Выводы.

Кликнув мышкой на соответствующий пункт, Вы можете перейти в интересующий раздел. Если не хотите разбираться в особенностях автоматики – можете просто позвонить нашему специалисту и задать ему интересующий вопрос. Для посетителей этого сайта консультации предоставляются бесплатно.

Для каких ворот и опор подойдет автоматика BFT Phobos A 25

1. Основным параметром выбора автоматики является вес, размер створки и ее конструкция. Детально ознакомиться с тем как эти параметры влияют на работу ворот можно в статье «Автоматика для распашных ворот».

В руководстве по эксплуатации BFT Phobos A 25 производителем указывается максимальный вес одной створки – это 400 кг. Однако необходимо учитывать увеличение веса ворот от обледенения, задержки снега и ветровых нагрузок, что актуально на территории Украины.

Если полотно ворот изготовлено из сплошного материала, например, вагонки или профильного железа, то сила ветровой нагрузки значительно увеличивается.

Чем больше длина створки, тем большее усилие требуется приводу для ее движения. Производитель указывает параметры соответствия длины и веса створки в графическом виде:

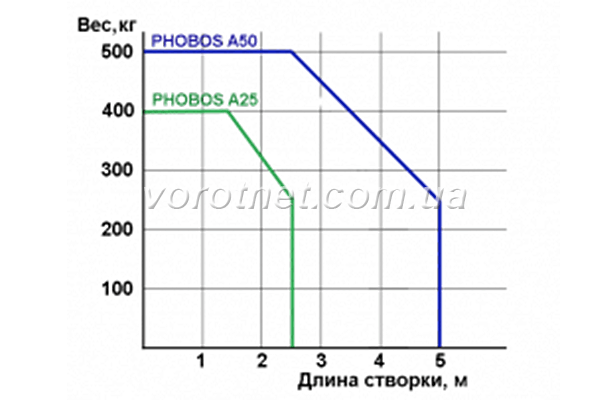

Из этого графика видно, что при длине створки 2,5м, ее вес не должен превышать 250кг, поэтому выбирая автоматику, как можно точнее рассчитайте вес конструкции с учетом выше перечисленных нагрузок.

В климатических условиях Украины не следует покупать эту модель для ворот с чистым весом более 250 кг - для таких конструкций подойдут более мощные модели, например, BFT Phobos A 50.

2. Важными размерами, которые следует учесть, являются:

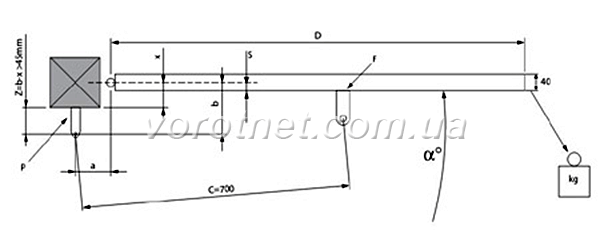

  • расстояние от створки до края колоны (x), а также исходящие из него:
  • расстояние между петлей створки и местом крепления привода (a),
  • расстояние между местом креплением привода и горизонтальной осью ворот (b).


P – скоба для крепления привода к опоре

F – крепежная вилка створки

Рекомендованное соответствие этих размеров указано в таблицах:

Phobos AC A 25 (230В)



b\a

100

110

120

130

140

150

160

170

180

100

114

116

120

123

123

115

110

112

116

119

122

119

110

120

111

114

117

120

123

130

107

110

113

116

116

140

102

106

109

112

115

110

150

101

105

108

111

110

160

98

101

104

107

110

170

97

100

103

106

180

97

99

102

190

96

99

200

96

α°

Phobos BT A 25 (24В)

b\a

100

110

120

130

140

150

160

170

100

114

116

108

102

97

110

112

108

103

98

95

120

111

105

99

95

130

107

105

100

95

92

140

105

100

95

92

150

105

100

95

92

160

101

95

92

89

170

101

93

91

89

180

92

90

88

190

90

87

200

87

α°


Как видно из таблиц, при изменении соответствия размеров «a» и «b», изменяется угол открытия ворот «α».

Разница значений «a» и «b» должна быть небольшой. Это обеспечивает плавность хода створки и постоянную скорость движения, без рывков.

Если ворота установлены на широких опорах, и расстояние от створки до края колоны (x) больше, чем 120 – 130 мм, соответствия размеров «a» и «b» достичь не удается. Установить приводы BFT не представляется возможным.

В таких случаях существует несколько вариантов решения:

1. Если ворота еще не смонтированы:

  • навесить створки ворот ближе к внутреннему краю колоны;
  • устанавливают ворота для распашки наружу, но при этом сужается ширина проема на 22см из-за выступающих корпусов электроприводов.

2. Если ворота уже установлены: на колонах можно сделать ниши.


3. Приводы BFT Phobos A 25 предназначены для установки на ворота частного сектора или организаций, где воротами не приходится пользоваться очень часто.

Данные модели рассчитаны на эксплуатацию с интенсивностью 30% - это значит, что в час электродвигатель может работать не более 18 минут (30% от 60), причем с перерывами, поскольку время безостановочной работы бытовых механизмов не должно превышать 10-12 минут.

Если учесть, что в течение одного цикла «закрыть-открыть» двигатель работает около 1,5–2 минуты (это время регулируется), то в час допустимо 10-12 рабочих маневров, не беспокоясь, что автоматика будет перегружена.

4. Для жесткой фиксации в открытом и закрытом положении необходимо устанавливать механические упоры: по бокам для открытых створок, и один в центре проема - для закрытых.

За более детальной консультацией относительно подходящих для Ваших ворот приводов, можете обратиться непосредственно к нашим специалистам по телефонам, указанным на сайте. Или заполните форму обратной связи и Вам перезвонят.

Описание модели

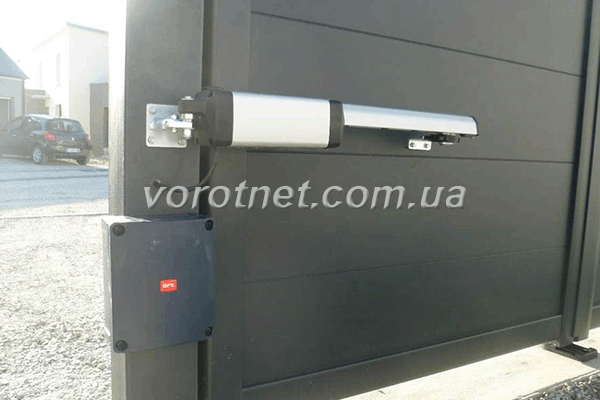

Привод BFT Phobos A 25:

В автоматике BFT Phobos A 25 применен линейный привод с червячным редуктором и телескопическим выдвижением штока. Створки ворот в движение приводит удлиняющийся шток, который выдвигается за счет ходового винта с трапецеидальной резьбой. Ходовому винту вращение сообщает электродвигатель через червячную передачу и две конические шестерни.

Шток максимально выдвигается на 305 мм в моделях BFT Phobos AC A 25 (230В), и на 290мм в BFT Phobos BT A 25 (24В). Соответственно угол открытия ворот у модели на 230В немного больше, чем у низковольтной:


Такой механизм не позволяет открываться воротам при нажиме на створку, например, нежданным гостем или под действием ветра. Элементы механизма имеют прочное сцепление и не дают перемещаться воротам без включения электродвигателя. Такой привод называют самоблокируемым.

Разблокируются приводы с помощью персонального ключа для открывания и закрывания вручную, на случай отсутствия электроэнергии, утери пультов и других непредвиденных обстоятельств.

Все же при длине створки более 1,8м, для большей жесткости и надежности ворот в закрытом состоянии, производитель рекомендует установку электрозамка. Он подключается к блоку радиоуправления. Так же есть обычный ключ, с помощью которого замок открывают вручную.

В моделях Phobos BT A 25 (24В) на самих приводах установлены регулируемые магнитные концевые выключатели как на открытие, так и на закрытие. Есть мнение, что в этом случае необязательно устанавливать упоры. Но упоры позволяют сохранить механику привода, исключая лишнее раскачивание и разбалансировку. Упоры необходимо установить так, чтобы концевые выключатели при этом не срабатывали, то есть с небольшим запасом хода штока привода, примерно на 5мм.

В приводах создается довольно мощное для расчетного веса ворот тяговое усилие: 2000Н (200кг) – для моделей с двигателем на 230В, и 2500Н (250кг) – для приводов с напряжением 24В.

Технические характеристики:

Параметры

BFT Phobos AC A 25 (230В)

BFT Phobos BT A 25 (24В)

Напряжение питания двигателя, В

230

24

Потребляемый ток, А

0,8

1,5

Тип эл. питания

однофазное, частота 50 Гц

постоянный ток

Максимальная потребляемая мощность, Вт

210

40

Тяговое усилие, Н

2000 (200кг)

2500 (250кг)

Скорость штока, мм/сек

15

15

Ручное управление

ключ разблокировки

Интенсивность эксплуатации

30%

Концевые выключатели

-

Магнитные, встроенные, регулируемые

Термическая защита

110°С (самовосстановление)

-

Максимальная длина створки без электрозамка

1,8 м

2 м

Максимальная длина створки с электрозамком, м

2,5

Максимальный вес створки, кг

400

Рабочая температура эксплуатации, °С

от -20 до +55

Степень защиты, IP

44

Класс изоляции

1

3

Вес привода, кг

5


Электродвигатель Phobos AC A 25 получает электропитание непосредственно от сети напряжением 230В. При максимальной нагрузке потребляет 210Вт/час электроэнергии. А работает он не более 18 минут в час, то есть вполне экономный.

Двигатель Phobos BT A 25 питается от постоянного тока напряжением 24В. Переменное напряжение сети 230В преобразуется на входе блока управления в постоянное 24В через понижающий трансформатор. Потребление энергии этим двигателем составляет 40Вт/час. Его можно назвать очень экономным.

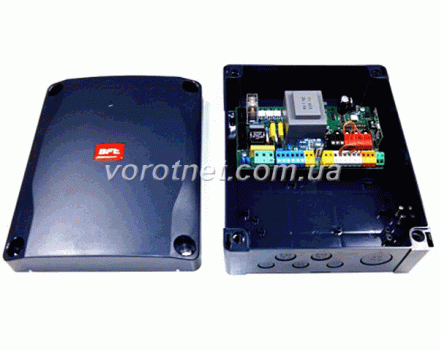

Блок управления ALENA ACL 2 для модели BFT Phobos AC A 25 (230В):

Одним контроллером, с встроенным в него радиоприемником Clonix, происходит управление левым и правым приводами одновременно.

Радиоприемник Clonix работает по технологии Rolling Code – надежная система постоянно изменяющегося радиосигнала и имеет функцию клонирования пультов. Может так же работать с передатчиками, имеющими фиксированный код. Если первый записанный передатчик будет с постоянным кодом, все остальные должны быть такими же, а если первый с динамическим - все последующие тоже.

В его память может быть записано 63 пульта дистанционного управления. Приемник двухканальный, второй канал можно настроить для работы в режиме «калитка».

Блок управления ALENA ACL 2 программируется на выполнение множества функций, а само программирование максимально упрощено и осуществляется с помощью группы резисторов и dip-переключателей.

Съемная клеммная панель помогает сделать все подключения удобно и быстро. Поставляется со стандартными настройками.


Настраиваемые функции:

1. Устанавливается время открывания и закрывания (от 5 до 90 секунд).

2. Функция автоматического закрывания с выбранным периодом времени. То есть после команды «открыть», ворота открываются, и через установленное на таймере время сами закрываются без команды с пульта. Время паузы можно установить до 120 секунд.

3. Выбор усилия створки. Устанавливая этот параметр необходимо помнить, что при минимальном усилии ворота могут в начале движения пробуксовывать, а двигатель работать с перегрузом. При большом усилии в конце маневра будет сильный удар, что тоже плохо и для конструкции ворот и для приводов. Оптимальное значение установлено заводскими настройками.

4. Время запаздывания створки при открывании и при закрывании.

5. Настройка режимов работы. Может быть настроен на трехшаговую или четырехшаговую поочередность выполнения команд (трехшаговая настроена по умолчанию в заводских настройках).

6. Подключение и активация сигнальной лампы.

7. Несколько вариантов подключения и настройки работы фотоэлементов безопасности.

8. Подключение электрозамка.

9. Программирование и запись пультов ДУ.

10. Автоматическая диагностика исправности системы.

Технические характеристики ALENA ACL 2

Питание, В (50 Гц)
230
Рабочая температура, °С
от -20 до +55
Максимальная мощность двигателей, Вт
300
Коммутируемый ток реле двигателя, А
10
Питание дополнительных устройств, В
24
Сигнальная лампа
230В, 40Вт
Встроенный радиоприемник
частота 433,92 МГц, Rolling Code
Программирование
резисторы + dip-переключатели
Количество комбинаций
4 миллиарда
Максимальное количество пультов ДУ
63

Блок управления ZARA BTL 2 для модели Phobos BT A 25 (24В):

Блок управления ZARA BTL 2 приводит в соответствие работу всех подключенных к нему устройств: левый и правый приводы, фотоэлементы, сигнальную лампу, электрозамок, пульты дистанционного управления.

Радиоуправление осуществляется встроенным в блок приемником Clonix с динамическим кодом. Может взаимодействовать и с пультами с постоянным кодом. С каким типом кодирования будет работать вся система, зависит от того, какой первый пульт будет записан в память приемника.

Радиоприемник имеет два канала и может запомнить 63 пульта.

Блок оснащен съемной клеммной панелью, которая значительно упрощает и ускоряет подключение всех элементов к плате управления.

На новом блоке управления ZARA BTL 2 установлены стандартные настройки. Для их изменения или добавления новых, регулируются резисторы и dip-переключатели.

Поддерживает протокол EELINK, то есть позволяет использовать, как дополнение, мобильное программирующее устройство с мини монитором, для более простого программирования системы и клонирования пультов.


Функции блока ZARA BTL 2:

1. Автоматическое закрывание без команды с пульта. Устанавливается время паузы, когда ворота открыты – до 120 секунд.

2. Регулировка давления створок. Оптимальное значение установлено в заводских настройках. Изменяя их, обращайтесь за помощью к специалистам, так как и недостаточное усилие и чрезмерное плохо влияет на работу автоматики и долговечность автоматики.

3. Замедление хода ворот в начале и конце маневра.

4. Задержка движения одной створки относительно другой.

5. Программирование радиопультов.

6. Реверсивное (обратное) движение при обнаружении или столкновении с препятствием во время закрывания.

7. Настройка работы фотоэлементов.

8. Быстрое закрывание: в течение 3 секунд после пересечения линии фотоэлементов. В заводских настройках отключено.

9. Функция «пешеходный проход».

10. Выбор и настройка очередности пошаговых команд. По умолчанию настроен на трехшаговую логику управления. То есть кнопка пульта при каждом следующем нажатии отдает команды по кругу: «открыть» - «стоп + пауза + закрыть» - «открыть» или «закрыть» (зависит от положения ворот).

11. Остановка ворот при закрывании - настроена на срабатывание концевых выключателей. Можно настроить остановку в упор, если упоры установлены.

Технические характеристики ZARA BTL 2

Сетевое питание, В (50Гц)
230
Температура, °С
от -20 до +55
Мощность приводов, Вт
40
Питание аксессуаров, В (max ток 0,2А)
24
Электрозамок, В (max15Вт)
24
Сигнальная лампа
- 24В, 25 Вт макс.
Встроенный радиоприемник
частота 433,92 МГц, Rolling Code
Максимальное время работы, мин
3
Количество комбинаций
4 миллиарда
Максимальное количество пультов ДУ
63

Пульты дистанционного управления

В комплект входит два двухканальных пульта MITTO 2. Оформляя заказ их можно заменить четырехканальными MITTO 4. Особенно, если есть другие устройства с автоматикой BFT.


В каких случаях необходимы дополнительные аксессуары

Фотоэлементы CELLULA:

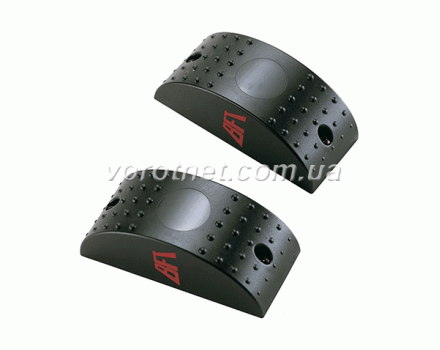

Фотоэлементы предназначены для остановки ворот, если на линии их движения находятся люди, животные, транспорт и другие помехи. Это хорошее решение для повышения уровня безопасности.


Фотоэлементы работают в паре. Один из них излучает инфракрасный луч, а другой принимает его. Если фотоприемник не уловил световой сигнал (какое-то препятствие заслоняет его) – ворота прекращают движение.

Фотоэлементы фирмы BFT могут быть двух типов (можно выбрать по желанию):

  • Cellula 130 - получающие питание от системы управления (для их подключения протягивается провод).
  • Cellula RFL - работающие от аккумуляторов, за которыми необходимо следить, чтобы не разряжались.

Для предотвращения неприятностей рекомендуется установка двух пар фотоэлементов. Одна пара в проеме, другая по границе распахнутых ворот.

Если створки открытых ворот располагаются так, что рядом нет заборов, стен и других мест для крепления фотоэлементов можно заказать специальные стойки для них.

Сигнальная лампа:

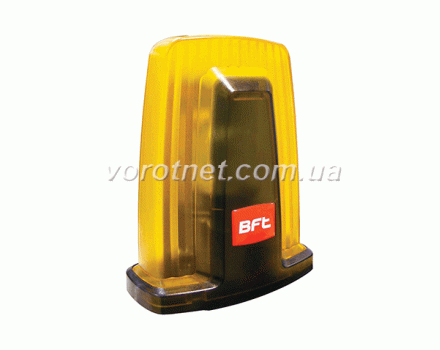

Сигнальная лампа RAY X мигает во время движения ворот, обращая внимание окружающих.

В лампу встроена антенна для работы радиосистемы автоматики.


Электрозамок:

Предназначен для более жесткого запирания ворот. Предотвращает раскачивание конструкции от ветра.


Антенна:

Для работы пультов и увеличения их радиуса действия устанавливают антенну, если не применяется сигнальная лампа с встроенной антенной.


Проводное управление:

Управление воротами возможно не только через радиопульты, но и с помощью кнопочных выключателей или выключателей с ключом, установленных на стене или колонне во дворе. Для этого компания BFT выпускает различные панели выключателей и ключ-выключателей.


Система резервного питания:

Модели Phobos BT A 25 (24В) можно дополнительно оснастить аккумуляторами для осуществления бесперебойной работы ворот, особенно если в Вашем населенном пункте часто отключают электроэнергию. Заряда аккумуляторов хватит более чем на сутки работы ворот. Когда электричество появится в сети, они самостоятельно зарядятся и будут готовы для работы в любой момент.


Выводы

1. Приводы BFT Phobos A 25 мощные, обладают достаточным тяговым усилием для створок с указанным весом. В климатических условиях Украины рекомендуется устанавливать эту автоматику на створки до 250кг и длиной не более 2,5м.

2. Компания BFT определяет назначение данных моделей: «для коттеджей», то есть для работы с невысокой интенсивностью (30% или 10-12 циклов в час).

3. Для установки на широкие опоры расстояние от створки до края столба не должно превышать 130мм. Если данный установочный размер не соблюдается, Вы не сможете закрыть ворота.

4. Надежный самоблокирующийся механизм с червячным редуктором обеспечит долговременную работу ворот.

5. Модели Phobos AC A 25 (230В) имеют достаточно большой угол открывания ворот – максимально 116°.

6. Преимуществами так же являются:

  • заводские настройки платы управления и несложное дополнительное программирование;
  • блок управления можно настроить на выполнение разных функций по потребностям хозяев;
  • возможность подключения дополнительных устройств повышения безопасности;
  • механическая разблокировка для открытия вручную.

7. Модель Phobos BT A 25 (24В) оснащена магнитными концевыми выключателями, которые отключают двигатели, когда ворота завершили открытие или закрытие. Магнитные выключатели надежные и не выходят со строя из-за попадания пыли, снега, льда.

8. При подключении резервного питания ворота будут работать, даже если отключено электричество.

9. Низковольтный двигатель более экономичный из-за низкого потребления электроэнергии.

10. Приводы Phobos A 25 не относятся к дешевым, но их цена соответствуют надежности и качеству.

Если у Вас остались (или появились) вопросы к нашим специалистам – мы готовы на них ответить.
