Автоматика BFT Igea – рычажный итальянский электропривод для распашных ворот со створкой весом до 800 кг и длиной до 3 м


Комплектация BFT IGEA MAXI:

BFT IGEA / BFT IGEA ВТ

Электропривод с механическими концевыми выключателями, монтажным набором и ключами для ручного разблокирования


2 шт

ALTAIR P / THALIA

Блок управления

1 шт

MITTO 2

Пульт дистанционного управления двухканальный

2 шт

VIRGO BAT

Резервное питание

1 комплект

РС 2Е

Ключ-выключатель

1 шт

CELLULA 130

Комплект фотоэлементов

1 комплект

RAY X

Сигнальная лампа со встроенной антенной

1 шт


Комплектация BFT IGEA MINI:

BFT IGEA / BFT IGEA ВТ

Электропривод с механическими концевыми выключателями, монтажным набором и ключами для ручного разблокирования


2 шт

ALTAIR P / THALIA

Блок управления

1 шт

MITTO 2

Пульт дистанционного управления двухканальный

2 шт


Дополнительные аксессуары:

MITTO 2

Пульт дистанционного управления двухканальный

VIRGO BAT

Резервное питание

CELLULA 130

Комплект фотоэлементов

RAY X

Сигнальная лампа со встроенной антенной

РС 2Е

Ключ-выключатель

SPC

Кнопочный выключатель


В таблице Вы видите две модификации одной и той же модели IGEA и IGEA ВТ, причем стоимость их различна. На самом деле бренд BFT литерами «ВТ» обозначает наличие в модели низковольтного двигателя с питанием от постоянного тока напряжением 24В. Движок с питанием от переменного тока напряжением 230В обозначается литерами «АС» либо просто в названии нет обозначения «ВТ», как в данном случае.

Как Вы уже поняли, в этой статье я расскажу об электроприводе рычажного типа для тяжелых распашных ворот со створкой весом до 800кг и длиной до 3,0м от известной итальянской компании BFT.

Если Вы ее прочтете, легко сможете определить, подходит ли Вам данный механизм, а если не подходит – подберем оптимальную модель. Обзор разбит на отдельные блоки, которые можно открывать в любом порядке:

  • Технические характеристики BFT Igea:
  • Пределы использования модели:
  • Элементы комплектации:
  • Выводы и рекомендации

Возможно, у Вас нет времени или желания читать статью дальше – не читайте, откройте сразу последний раздел и просмотрите основные выводы относительно данной модели, а если что-то будет не понятно, откроете соответствующий блок.

Для тех, кто вообще не намерен что-либо читать, есть альтернативное предложение: посетителям этого сайта предоставляется бесплатная консультация нашего эксперта. Для этого нужно позвонить по указанным на сайте номерам.

Вся наша реклама реализуется в следующих предложениях:

1. Предоставим возможность протестировать рекомендуемую автоматику на Ваших воротах в течение календарного года: если подойдет, оставите ее себе, а если не понравится, как она работает - вернете нам и заберете свои деньги.

2. Организуем доставку оборудования до удобного Вам отделения компании-грузоперевозчика.

3. Предоставим цену без единой накрутки и наценки – мы дилер производителя, потому стоимость продукции рекомендована ее изготовителем.

4. Не требуем предоплату – можно оплатить свой заказ после проверки содержимого посылки.

5. Бесплатно установим базовые настройки платы управления.

6. Предоставим консультацию опытного монтажника при выборе оборудования, комплектации автоматической системы, ее установки и эксплуатации.

7. Рекомендуемое оборудование обслуживаем в собственном сервисном центре со складом запчастей на протяжении всего периода эксплуатации.

Предлагаемая нами автоматика сертифицирована в соответствие с требованиями законодательства Украины и страны-производителя.


Технические характеристики BFT Igea

Характеристики:

BFT IGEA

BFT IGEA ВТ

Блок управления

ALTAIR P

THALIA

Питание привода, В (переменный ток, 50-60Гц)

230

Питание двигателя, В

230

24

Потребляемая мощность, Вт

300

40

Потребляемый ток, А

1,2

1,5

Функция замедления движения створок

нет

есть

Крутящий момент, Нм

320

Передаточное число редуктора

1/812

Время открывания на 90°, сек

15

Максимальны угол открывания створки, градусов

125

Максимальное расстояние от петли до края столба, мм

300

Степень защиты, IP

54

Класс изоляции

1

3

Тип концевого выключателя

механический

Диапазон рабочих температур, °С

от -20 до +60

Интенсивность работы, циклов/сутки

100

Интенсивность использования, %

50

Паспортный максимальный вес створки, кг

800

Рекомендуемый максимальный вес створки, кг

400

Паспортная максимальная длина створки, м

3,0

Рекомендуемая максимальная длина створки, м

1,5

Габариты привода, мм

352х183х154

Масса привода, кг

16,0


Некоторые параметры хочу разъяснить:

Степень защиты (IP):

Существует общепринятая международная классификация уровней защиты механизмов от проникновения внутрь корпуса твердых предметов и влаги - IEC 60529 (DIN 40050, ГОСТ 14254), по которой IP 54 соответствует гарантии внутренних узлов данной модели от попадания пыли и брызг, разлетающихся во всех направлениях.

Класс изоляции:

Это тоже общепринятая классификация уровней безопасности и способов защиты при пользовании электрическим оборудованием, в которой первый класс обозначает безопасность пользования оборудованием при наличии заземления, а третий - сверхнизкое безопасное для человека напряжение.

Концевые выключатели:

Когда створка достигает крайнего положения на открытие либо закрытие, привод должен остановить движение, иначе сгорит мотор, а концевые выключатели являются системой информирования блока управления о том, что маневр завершен.

Самые распространенные системы концевиков – механическая и магнитная. Механическая система еще и самая дешевая, поскольку в ней сигнал остановки блоку управления подает микрокнопка, на которую нажимает специальный кронштейн по достижении створкой одного из крайних положений. Единственной проблемой механики является примерзание микрокнопок зимой, которое провоцирует некорректную работу всей системы (чтобы открыть ворота в этом случае нужно отогреть приводы).

Для работы в Украине лучше брать модели с магнитными концевиками, в которых специальный датчик (геркон) останавливает мотор, когда улавливает поле одного из разнополярных магнитов (они устанавливаются вместо микрокнопок). Магниты и геркон не реагируют на температуру.

Дальше Вы видите некоторые параметры пределов использования BFT Igea, причем максимальные габариты ворот приведены в «паспортном» варианте, то есть, указанные производителем, а также уменьшенные вдвое – рекомендуемые нами. Обо всем этом подробнее – в следующем блоке.

Если есть вопросы относительно технических характеристик модели – в телефонном режиме наш специалист ответит на них.

Пределы использования модели

Максимальные габариты ворот:

В паспортных характеристиках рассматриваемой модели, приведенных в инструкции по ее монтажу и эксплуатации, производителем указаны такие максимальные габариты створки:

  • вес до 800 кг;
  • длина до 3,0 м.

Давайте теперь правильно прочтем написанное: электропривод BFT Igea может перемещать створку весом до 800кг (или длиной до 3,0м), если кроме этого одного максимального габарита ворот ему не нужно преодолевать еще какие-либо нагрузки.

Следует понимать, что максимальные параметры не принято указывать с учетом других нагрузок: если Вы можете бежать с определенной скоростью и поднять определенный вес, это не значит, что Вы сможете так же быстро бежать с этим весом. Добавьте для полноты ощущений встречный ветер, снежную метель или сильный дождь, ямы на дороге и неудобную обувь, например.

Перенесем эту аллегорию на воротную автоматику: если створка тяжелая, ее длина должна быть минимальной (и наоборот), а нагрузку от ветра, снега и обледенения приводу придется преодолевать независимо от веса Ваших ворот.


Для нивелирования влияния дополнительных нагрузок мы разделили максимально допустимые для модели габариты ворот пополам и рекомендуем монтировать эту автоматику на створки не тяжелее 400кг и не длиннее 1,5м.

Однако дополнительный вес, создаваемый ветром, налипшим снегом и намерзшим льдом, будет сильно отличаться для различных по конструкции ворот: сквозь решетчатые створки ветер пролетит, нагружая только прутья, а заодно выдует весь снег, но глухо зашитое полотно улавливает ветер подобно парусу и передает нагрузку от него на привод.

Величину ветровой нагрузки на свои ворота можете рассчитать, перемножив площадь створки на нормативный показатель своего региона (в Украине ветровая нагрузка может быть от 40кг/м2 до 60кг/м2). Например, если Ваша створка имеет длину 1,5м и высоту 2,0м (3,0м2), ветровая нагрузка средняя (50кг/м2):

3,0м2 х 50кг/м2 = 150кг.

Это значит, что ветер утяжелит Вашу створку на 150кг.

Расчетный вес снега и льда зависит от конструкции ворот – чем больше художественных элементов, тем больше карманов для этих «довесков».

Прикиньте суммарный вес от всех дополнительных нагрузок и добавьте его к собственной массе своих створок – получите расчетный вес, для которого и нужно подбирать электропривод.

Если Ваши створки имеют большую площадь и зашиты наглухо – двойного запаса мощности может быть недостаточно.

Если такой расчет вызывает затруднение – можете воспользоваться бесплатной консультацией нашего специалиста, который вычислит консолидированный вес ворот и предложит все подходящие для них модели автоматики на Ваш выбор.

Допустимое расстояние от петли до края столба:

Автоматика рычажного типа в принципе, создана именно для монтажа на широкие опорные столбы, на которые невозможно установить более дешевые и надежные линейные приводы. Однако даже для «локтевого» принципа работы рычажных моделей существуют ограничения по установочным размерам.

BFT Igea создан для достаточно широких столбов или колонн:


Обратите внимание на расстояние от места крепления створки (от петель) до внутреннего края опорного столба: данная модель может монтироваться при этом габарите до 30,0см.

Если у Вас данный параметр больше – ищите другие модели, поскольку привод не дотянется, чтобы закрыть ворота. Есть специальная автоматика для очень широких колонн, но это тема отдельного разговора (если нужно – позвоните нашему инженеру, он подберет).


Если же у Вас не настолько широкие столбы, может быть, есть возможность установить линейную автоматику – она дешевле и мощнее.

Два производителя сегодня выпускают такие приводы со специальными кронштейнами крепления и могут монтироваться на достаточно широкие опоры (габарит от петель до внутреннего угла может составлять 17-30см) – это итальянский завод Rotelli и китайский Miller Technics.

Диапазон рабочих температур:

В технических характеристиках производитель указал температуру эксплуатации своей автоматики от -20°С до +60°С, и я рекомендую обратить на это внимание.

В технике BFT используются детали из технопластика, которые могут изменять свойства за допустимыми температурными пределами. Если для полностью металлических механизмов перемерзание или перегрев не особо страшны, то пластик может стать хрупким и сломаться, либо стать пластичным и изменить геометрию детали под нагрузкой.


В Украине редко температура опускается ниже -20°С, но если полимерная деталь все-таки не выдержит, ее замена не будет гарантийным случаем.

От перегрева выше дозволенных +60°С можно защитить механизм просто исключив попадание на него прямых солнечных лучей.

Интенсивность:

Данный показатель характеризует назначение техники – все ворота условно делятся на бытовые и промышленные, и для каждого типа характерна своя частота открываний и закрываний. Если ворота частного дома Вы используете пару раз в день, то во дворы предприятий, офисов и многоквартирных домов транспорт должен заезжать довольно часто.

BFT Igea рассчитан на 100 суточных маневров (открыть и закрыть – два маневра), поэтому открыть ворота для пропуска транспорта можно не более 50 раз в сутки или до 4-х раз в час.

Интенсивность использования 50% говорит о том, что данный механизм требует времени для остывания не меньше, чем он работал – из условных 60 минут использовать привод можно только 30 минут. Но если Вы будете «гонять створки» в течение получаса непрерывно, привод может сгореть, поскольку количество суточных циклов лимитировано (до 100), а за 30 минут он успеет открыть и закрыть ворота 120 раз (при скорости открывания на 90° - 15 секунд).

Из этого можно сделать вывод, что модель не подходит для ворот предприятий и офисов – привод полупромышленный и может использоваться в частном секторе или на воротах дома на несколько хозяев.


Возможно, Вам нужна помощь специалиста для определения необходимой интенсивности автоматики для Ваших ворот – звоните, поможем.

Элементы комплектации

Вы видели в начале обзора две таблицы с различными вариантами комплектации: сначала MAXI, а потом MINI.

Типичная инсталляция автоматических распашных ворот выглядит так:


Это не значит, что Вы обязательно должны устанавливать все предложенные аксессуары – для работы ворот в автоматическом режиме на самом деле достаточно двух мотор-редукторов (по одному на каждую створку), одного на двоих блока управления и любой системы для управления воротами – в минимальном варианте мы для этого предложили два радиопульта.

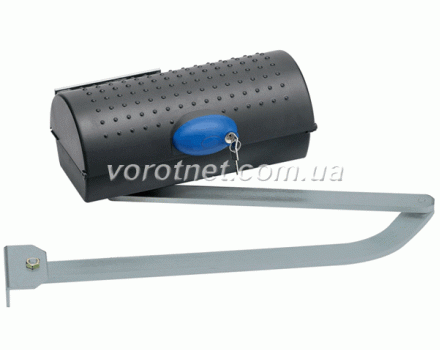

Электропривод:

Привод имеет встроенные концевые выключатели открывания и закрывания. Конденсатор и микровыключатели уже установлены и подключены к двигателю.

Шарнирный рычаг дает возможность этой модели открывать ворота как вовнутрь, так и наружу, причем устанавливать приводы можно на любую створку - разделения на левый и правый нет, нужно просто переставить рычаг на нужную сторону.


Самоблокирующийся привод Igea не требует установки электрозамка, поскольку зубчатые передачи редуктора остаются в зацеплении между собой после остановки двигателя, и передвигать створки вручную Вы не сможете. Самоблокирование является характеристикой всех червячных редукторов, но для некоторых моделей электрозамок нужен – он фиксирует в закрытом положении длинные створки, чтобы их не трепало ветром.

Наша модель предназначена для не слишком габаритных ворот (скорее, для тяжелых), поэтому дополнительный замок не нужен.

Единственный нюанс: при отключенном электричестве автоматика заблокирует ворота, и чтобы открыть их вручную необходимо попасть во двор и воспользоваться механизмом на самом приводе.

Для модификации с низковольтным двигателем доступна возможность подключения резервной системы питания – это две аккумуляторных батареи по 12В каждая:


Кода ворота обесточены, система самостоятельно переключится на питание от батарей, а после восстановления электроснабжения она так же автоматически переключится на основной источник питания.

Для модификации с 230-вольтовым двигателем такой возможности нет, потому следует предусмотреть отдельную калитку.

Блок управления:

В модификации с низковольтным мотором применяется блок управления THALIA, а для приводов с питанием двигателя 230В - ALTAIR P. В обоих случаях это один блок для двух приводов, который располагается в отдельном шкафу. Он крепится на опорный столб либо на забор, и только к нему подводится электричество. Все остальные устройства, включая сами приводы, подключаются уже к блоку.

Оба блока оснащены встроенными радиоприемниками (модель Clonix), настроенными расшифровывать сигналы любых передатчиков с динамическим кодом производства компании BFT.

THALIA и ALTAIR P имеют функции:

- режим пропуска пешехода (частичное открывание);

- обнаружение препятствий по увеличению прилагаемого усилия (если такое происходит, блок управления отключит мотор, чтобы тот не сгорел);

- самообучение (запоминание положения створок при последнем маневре).

Для низковольтной модификации доступно замедление в начале и в конце цикла во избежание рывков (обеспечивает бережное отношение к деталям).

Можно изменять и корректировать функции обеих плат управления при помощи универсального программатора.

Система управления:

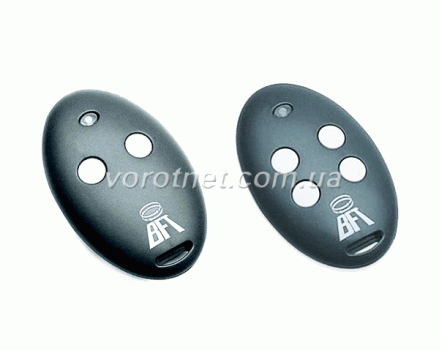

Мы недаром предложили в качестве системы управления пульты-передатчики: модель автоматики уже имеет встроенный приемник, а посредством радиосигнала удобнее всего управлять бытовыми воротами (разве что у Вас есть пункт круглосуточной охраны, на котором установлен кнопочный выключатель).

Брелоков в комплекте два, но Вам понадобится по одному для каждого пользователя воротами плюс один запасной.

Двухканальные передатчики MITTO, работают на частоте 433,92МГц – с их помощью можно управлять двумя системами автоматизации, либо на каждую кнопку прописать отдельную команду. Если Вам нужно больше, есть и четырехканальные модели:


В качестве резервной системы управления (когда нужно открыть ворота без пульта) чаще всего используются кнопочный выключатель SPC или ключ-выключатель РС 2Е:

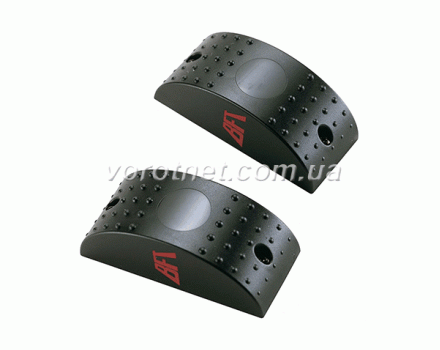

Фотоэлементы:

Это пара инфракрасных датчиков (один светит, а второй принимает сигнал), которые во время работы привода образовывают между собой невидимый луч. Если его прервать, блок управления остановит ворота.

Привод имеет встроенную систему обнаружения препятствий: если ворота во что-то упрутся, увеличится тяговое усилие - блок управления остановит движение и даст короткий реверс. Однако учитывая вес Ваших ворот, встреча створки с человеком, животным или автомобилем будет очень неприятной.

Фотоэлементы пока единственная система, которая предотвращает удар.


Их крепят на специальных стойках или на опорных столбах на высоте 50-60см от земли таким образом, чтобы датчики как бы смотрели друг на друга:

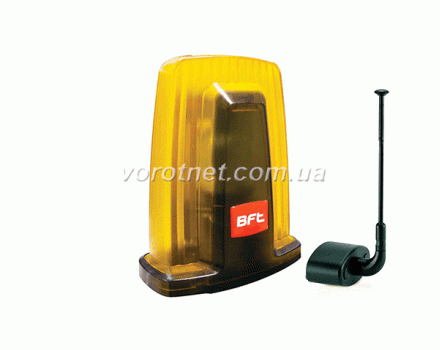

Сигнальная лампа:

Обычно лампа устанавливается на опорном столбе, чтобы ее было видно с улицы и со двора. Это всем знакомый проблесковый маячок оранжевого цвета, который предупреждает о работе движущегося механизма.

Больше всего лампа помогает водителям, поскольку в темное время суток сложно сориентироваться в свете фар: движутся створки или нет. Я смотрю на лампу: если мигает, значит ехать нельзя.


Модель RAY X имеет встроенную антенну, которая увеличит радиус действия радиопультов до 100м, но если Вы не хотите устанавливать лампу, антенну можно приобрести отдельно.

Аксессуары производства BFT стоят как все фирменные товары – ценники внушительные, потому мы сознательно предлагаем своим клиентам, желающим сэкономить, заменить их на более дешевые китайские аналоги: лампа из Поднебесной мигает не хуже итальянской, а фотоэлементы сканируют ворота таким же инфракрасным лучом.

Пульты также можно использовать более дешевые (при условии установки внешнего приемника). Если хотите, предложим проверенные и надежные модели.


Выводы и рекомендации:



Итальянский электропривод рычажного типа для распашных ворот BFT Igea предназначен для автоматизации тяжелых створок, навешенных на достаточно широкие опорные столбы.

1. Максимальные габариты створки, указанные производителем в инструкции по монтажу и эксплуатации (вес до 800кг, длина до 3,0м), не могут быть приемлемыми для установки данной автоматики.

Во-первых, два максимальных размера в принципе имеют обратную зависимость между собой (чем больше один, тем меньше второй), а во-вторых, для штатной работы любого механизма необходимо учесть все дополнительные нагрузки, которые ему придется преодолевать.

Для нивелирования зависимости веса и площади ворот, а также для учета дополнительных нагрузок, рекомендуем в качестве максимально допустимых габаритов принять вес створки до 400кг и длину до 1,5м.

При этом выбрать оптимальную автоматику можно только рассчитав и просуммировав все нагрузки своих ворот.

2. Установочные размеры привода позволяют его укрепить на достаточно широкие опоры – расстояние от места крепления створки до внутреннего края столба допускается до 30,0см.

3. Интенсивность работы привода не должна превышать 100 суточных маневров при 50% использовании. Это значит, что открыть и закрыть ворота (два маневра) можно не более 50 раз в день, и для остывания мотору необходимо не меньше времени, чем он работал.

Прикиньте, сколько раз в день (в час), и с какой частотой Вам нужно пользоваться автоматикой – превышение необходимой интенсивности Вам не пригодится, но чем больше этот показатель, тем дороже модель. Недостаток интенсивности приведет к тому, что техника вымотает весь свой «моторесурс» за короткое время, если просто не сгорит.

4. Мощности двигателя для створок весом до 400кг и длиной до 1,5м вполне достаточно, однако не следует использовать модель за рекомендуемыми пределами по весу и габаритам ворот.

Обратите внимание также на лимитированный производителем температурный режим: от -20°С до +60°С. Любая поломка при эксплуатации автоматики вне этого коридора будет основанием для отказа в ремонте по гарантии.

5. Модель BFT Igea имеет встроенную систему механических концевых выключателей, которые остановят двигатель при полном открытии и закрытии створок. Но в мороз механические концевики могут примерзать, и пока Вы не отогреете приводы, ворота не откроются.

6. Гарантийное и послегарантийное обслуживание автоматики BFT осуществляется производителем в своем сервисном центре, соответственно, проблем с запчастями и комплектующими не должно быть.

Возможно, у Вас остались вопросы - в телефонном, либо в письменном режиме наши специалисты могут на них ответить. Если BFT Igea по какой-то причине Вам не подходит, можем предложить все подходящие приводы из надежных (и недорогих) моделей.
