AN – MOTORS ASW 5000 KIT

Код товара:
107

Есть в наличии
Бесплатная доставка

Цена: 0 грн.

Описание

AN – MOTORS ASW 5000 KIT линейный привод для распашных ворот весом до 500 кг с длиной створки до 5 м


Комплект ASW 5000 KIT минимальный

Привод ASW 5000 KIT
2 ш
Блок управления со встроенным радиоприемником CUSD-1
1 ш
Пульт дистанционного управления AT-4
2 ш


Комплект ASW 5000 KIT максимальный с аксессуарами безопасности

Привод ASW 5000 KIT
2 ш
Блок управления со встроенным радиоприемником CUSD-1
1 ш
Пульт дистанционного управления AT-4
2 ш
Фотоэлементы безопасности P5103
2 ш
Сигнальная лампа F5002
1 ш

Наши специальные предложения

  • Цена без дополнительных посреднических наценок является рекомендованной заводом-изготовителем.
  • Вы можете расплатиться за оборудование по факту его получения, без предоплаты.
  • Отправка заказа в течение суток.
  • Предлагаемые нами автоматические системы, сертифицированы в Украине.
  • Для самостоятельного монтажа подарим авторскую инструкцию на русском языке

Автоматический привод ASW 5000 KIT подходит для ворот со створками шириной до 5м и массой до 500кг.

В данной статье я расскажу Вам, на что следует обращать внимание и как правильно выбрать привод.

Разделы, приведенные ниже, помогут ориентироваться в описании рассматриваемой модели.

  • Украинский рынок техники для ворот.
  • Автоматика ASW 5000 KIT.
  • Технические характеристики ASW 5000 KIT
  • Установка на опору.
  • Характеристики блока управления.
  • Назначение автоматики.
  • Пределы использования.
  • Комплектация автоматического привода.
  • Возможность самостоятельного монтажа.
  • Выводы.
  • Сервис и гарантия.

Украинский рынок техники для ворот

На Украинском рынке автоматики для ворот в продаже имеется техника из Китайской Народной Республики или из Европейского Союза. Рассматриваемая модель выпускается на производственных мощностях КНР. Если Вы считаете это характеристикой техники, то посмотрите на свой домашний либо рабочий компьютер, мобильный телефон, телевизор или любую другую технику: все собрано в Китае.

Рассмотрим его технические характеристики и возможности применения.

Автоматика ASW 5000 KIT



Привод бытового назначения ASW 5000 KIT самоблокирующимся электроприводом линейного типа, для распашных ворот. Такой тип автоматики (линейный) составляет 95 % от общего количества выпускаемой автоматики. Бывают еще подземные и рычажные модели приводов. Линейные самые дешевые, конструктивно простые и более мощные по сравнению с другими.

Запитан механизм привода от переменного тока напряжением 230 В (50-60 Гц). Электродвигатель также переменного тока напряжение 230 В (50-60 Гц).

В модели применен самоблокирующийся многоступенчатый планетарный редуктор. В редукторе реализован механизм электромагнитного тормоза ротора двигателя.

Двигатель передает вращение на редуктор и далее на ходовой винт. Ходовой винт толкает каретку связанную со створкой ворот.

Когда двигатель остановлен – ворота переместить не получится. При отсутствии электричества можно разблокировать привод при помощи ключа и вручную открыть ворота.


Для доступа к механизму необходимо сдвинуть пластиковую дверцу, вставить ключ и повернуть его на 180° (надпись OPEN) – механизм разблокирован. Для блокировки ключ поворачивают в обратную сторону (надпись CLOSE).

Редуктор вращает ходовой вал, с закрепленной кареткой, которая перемещается на валу. Движение каретки прямолинейное – вот почему привод назван – линейным. По принципу работы ходовой винт представляет собой длинный винт с вытянутой резьбой по которой двигается гайка (каретка). Каретка соединена со створкой ворот толкает или притягивает ее. При смене направления вращения каретка двигается от мотора или в сторону мотора. Створка ворот соответственно открывается или закрывается.


Данная модель содержит концевые выключатели и имеет упоры для регулировки.


Технические характеристики ASW 5000 KIT


Питание привода

230 В

Питание двигателя

230 В

Мощность двигателя

150 Вт

Мощность, потребляемая блоком управления

4 Вт

Конденсатор

10 мкф

Линейное усилие

3000 Н

Скорость ходовой каретки

15 мм/с-

Максимальный ход - S

480 мм

Интенсивность использования

25%

Максимальное время непрерывной работы

10 мин

Термозащита

125° С

Класс защиты

IP 54

Диапазон рабочих температур

- 20° С + 50° С

Вес

11 кг

Установка на опору

На чертежах показаны варианты установки привода на опору.

Схемы при открытии створок внутрь:


a - с положительным С и осью петли, расположенной на центральной плоскости створки;

б - с отрицательным С и осью петли, расположенной на центральной плоскости створки;


в - с положительным С и осью петли, вынесенной за плоскость створки;

г - с отрицательным С и осью петли, вынесенной за плоскость створки

Монтажная схема при открытии ворот наружу:


А и В – размеры между осью петли створки (центр вращения створки) и осью установки привода на заднее крепление

C – размер между осью петли створки и краем столба

W – размер между осью петли створки и осью установки привода на переднее крепление

E – размер между краем створки и осью установки привода на переднее крепление (для переднего крепления комплекта привода ASW 5000 E = 135мм)

α - угол открытия створки

Варианты монтажных размеров привода ASW 5000 даны в таблице.


Привод отличается от других моделей тем, что не нужно отличать правый и левый механизм – он подходит для любой створки.

Важно правильно выбрать место крепления привода: если закрепить привод слишком низко, зимой он может оказаться в сугробе. При креплении вверху, когда створка ворот доходит до нижней стопорной пластины, она (створка) изгибается, а когда выпадает снег, створка тащит его и также изгибается, усиливая нагрузки на привод. Поэтому крепить механизм лучше по центру створки.

Если во время монтажа возникнут вопросы, Вы всегда можете получить бесплатную консультацию у специалиста.

Характеристики блока управления

В блоке управления AN-Motors ASW 5000 используется плата CUSD-1, расположенная в пластиковой коробке – она предназначена для наружной установки. В плату встроен внутренний радиоприемник, работающий на частоте 433 МГц. Приемник позволяет использовать 60 пультов управления (брелоков).

Имеются входы для подключения: кнопочного управления приводом, фотоэлементов, электрического замка.

Возможно раздельное закрытие, открытие створок.

Присутствует режим автоматического закрытия ворот с регулировкой интервала времени до момента закрытия.

Регулировка чувствительности привода на препятствие.

Открытие/закрытие первого привода можно задерживать регулируемой настройкой.

На плате установлен цифровой дисплей и индикаторы состояния всех управляющих входов.

Для программирования пультов имеется отдельная кнопка, расположенная на плате.


Назначение автоматики

По назначению ворота бывают бытовыми и промышленными и для каждого типа ворот необходима своя автоматика. Это разделение определяется необходимой пропускной способностью и не имеет отношения к размерам ворот. Для монтажа привода на ворота частного дома или дачи необходима бытовая модель, а для ворот многоквартирного дома, офиса или предприятия подойдет только промышленная.

По интенсивности использования привода или работы модели, которые указаны в ее технических характеристиках, можно определить назначение привода.

Интенсивность использования автоматики выражается в процентах и представляет собой соотношение допустимого времени работы и необходимого времени отдыха механизма.

Если указан параметр 25%, значит в течении одного часа привод может работать 15 минут, а 45 минут должен отдыхать.

Количество циклов (открыть, закрыть), которые техника может проделать в обычном режиме в течении суток (или количество циклов в час) характеризует интенсивность работы.

Интенсивность использования до 40% имеют бытовые модели, при интенсивности работы 7- 15 циклов в час (50-300 циклов в сутки) и времени непрерывной работе не более 10-12 минут.

Безостановочно могут работать промышленные приводы и у них нет ограничений по времени. Они могут иметь показатель 100% интенсивности использования.

Вывод: ASW 5000 KIT имеет показатель - 25% использование, и это значит, что привод бытовой. За один час, например, он может работать не более 15-ти минут, причем ему нельзя работать безостановочно более 10-ти минут.

Бытовой привод нельзя устанавливать при наличии нескольких независимых пользователей, на ворота многоквартирного дома или офиса.

Пределы использования

Для привода ASW 5000 KIT максимально допустимые габариты ворот - это створка весом до 500кг и длиной до 5м. Производитель указывает данные без учета остальных воздействий – ветер, сила трения и прочее.

Границы использования модели в инструкции по эксплуатации привода производителем указаны в графическом виде:


m - масса створки ворот в кг;

w – ширина створки ворот в м.

Цветом выделена зона применимости.

Глядя на таблицу можно увидеть, что для створки 3 метра, она может иметь вес 315 кг. Но это теоретическая цифра, без учета внешних воздействий. Для ворот со сплошным полотном возникают дополнительные нагрузки (в основном от ветра). Попробуйте вручную закрыть или открыть ворота при сильном ветре, Вы почувствуете значительное сопротивление.

Графики пределов применения воротной техники ветровую нагрузку не учитывают. Во-первых, она различна для всех регионов, а во-вторых, ветер по-разному нагружает различные конструкции ворот.

Если ворота имеют решетчатую конструкцию, ветер увеличивает нагрузку только на прутья и для привода такое воздействие практически ничего не меняет. Но при наглухо зашитых ворот, ситуация меняется. Такая конструкция имеет большую парусность, и нагрузка от ветра становится значительной.

Для Украины показатель ветровой нагрузки варьируется в пределах 40-60 кг/м² в зависимости от региона.

Рассчитаем для примера, насколько ветер увеличит вес створки. Возьмем высоту воротного полотна – 2,0 м, а в пределах использования модели ASW 5000 KIT выберем створку весом 300 кг и длиной 2,0 м.

  • при показателе ветровой нагрузки 40 кг/м² вес створки будет:

300 кг + (40 кг/м² х 2,0 м х 2,0 м) = 460 кг;

  • при показателе ветровой нагрузки 60 кг/м² вес створки будет:

300 кг + (60 кг/м² х 2,0 м х 2,0 м) = 540 кг.

Увеличение веса от воздействий ветра составляет 160-240 кг. Зимой выпавший снег ляжет на все выступы и проникнет во все ниши, соответственно вес увеличится. Ворота могут обледенеть после дождя, это вместе с ветром может увеличить вес створки еще больше. Для срыва примерзших створок понадобятся дополнительные усилия. Необходимо учесть и рассчитать консолидированную нагрузку на электропривод. При выборе привода необходимо выбирать его не по максимальным характеристикам, а с запасом.

Если Вам не хочется самостоятельно заниматься такими расчетами, позвоните нашему специалисту, и он бесплатно подберет привод с учетом климатической зоны.

Комплектация автоматического привода

Комплект автоматики для распашных ворот включает в себя:

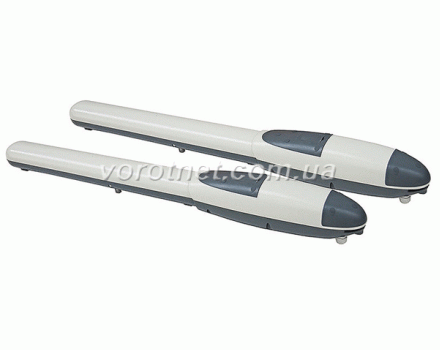

1) Два електропривода ASW 5000 KIT:


2) Блок управления со встроенным радиоприемником CUSD-1:


Для управления автоматикой служат два пульта управления.

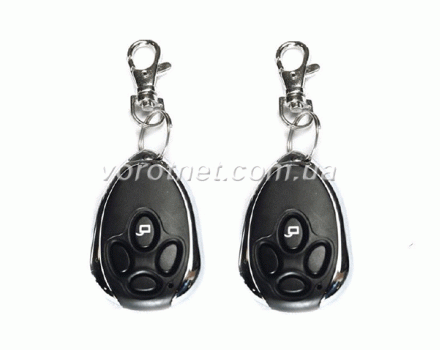

3) Пульт управления AT-4


Для передачи сигнала используется динамический код, что исключает доступ с посторонних пультов.

Команды можно отправлять не только с пульта – с клавиатуры, ключа-выключателя или системы карточных пропусков.

Если нужно - обращайтесь и наш менеджер подберет необходимое Вам оборудование.

Аксессуары безопасности могут поставляться дополнительно.

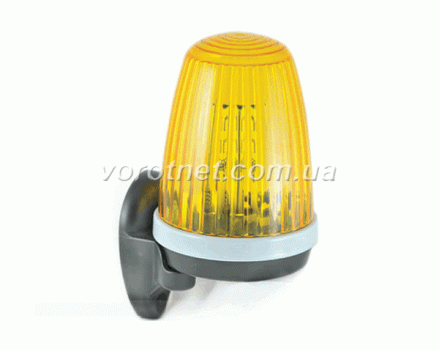

4) Сигнальная лампа F5002:


Сигнальная лампа включается чуть раньше начала движения створок. Работает в мигающем режиме, излучает хорошо заметный яркий свет и предупреждает о том, что ворота двигаются. Устанавливается лампа таким образом, чтобы ее хорошо было видно с улицы и со двора.

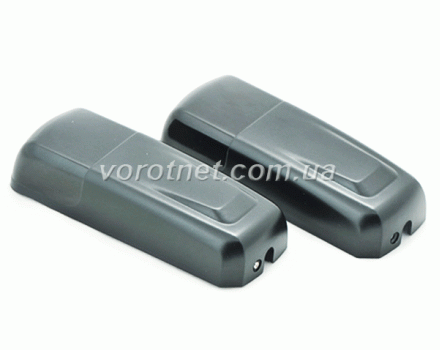

5) Фотоэлементы P5103:


Фотоэлементы предотвращают столкновение ворот с автомобилем или человеком: на опорах или специальных стойках устанавливается пара таких датчиков. Световой инфракрасный луч контролирует створ ворот. Если он прерывается автомобилем или прохожим, ворота останавливаются и двигаются в обратном направлении.

Возможность самостоятельного монтажа

Смонтировать привод самостоятельно возможно при наличие желания, инструмента и подробной инструкции. Изготовители снабжают свои изделия инструкциями с компьютерным переводом, и разобраться в ней порой непросто даже специалисту.

С помощью нашей пошаговой инструкции, которую разработали наши инженеры с 10 летним опытом монтажа и эксплуатации воротной автоматики, Вы сможете самостоятельно установить привод. При этом Вы сэкономите 50 € и сможете качественно выполнить работу.

Если у Вас нет желания этим заниматься, мы порекомендуем опытных монтажников, которые установят автоматику.

В приводе установлены концевые выключатели, но все равно мы рекомендуем установить механические упоры. Они позволят более плотно закрывать створки ворот, не оставлять щелей и не греметь при сильном ветре. Упоры не позволят приводу останавливаться за счет чрезмерно выкрученной или вдавленной каретки. Такие процессы сильно изнашивают автоматический привод.

Блок управления Вы получите уже настроенным, а пульты управления будут прошиты. Вам останется только подключить питание.

Выводы

1. ASW 5000 KIT – бытовой электропривод линейного типа, с возможностью открывания створок наружу или внутрь.

2. Блок управления ASW 5000 KIT имеет все необходимые функции.

3. В составе механической части ASW 5000 KIT имеются детали из пластмассы, поэтому автоматика будет нормально работать при эксплуатации механизма в пределах применения (в том числе и температурных), указанных производителем.

4. Электродвигатель имеет достаточную мощность для нормальной работы.

Вывод: электропривод для распашных ворот весом до 500 кг и длиной створки до 5 м AN-MOTORS ASW 5000 KIT может использоваться для автоматизации распашных ворот в рамках применения, обозначенных производителем, и соответствует своей ценовой категории.

Сервис и гарантия

Данная модель обслуживается в представительских сервисных центрах  AN-MOTORS.

  • Предоплата не требуется.
  • Вы получите настроенную плату управления и прошитые пульты.
  • При самостоятельной установке бесплатные консультации.
  • Инструкцию по самостоятельному монтажу привода вы получите вместе с приводом.

Автоматика для распашных ворот ASW 5000 KIT на 100% обеспечена запасными частями, которые находятся на складе в Украине.
