AN – MOTORS ASW 4000 KIT

Код товара:
106

Есть в наличии
Бесплатная доставка

Цена: 0 грн.

Описание

AN – MOTORS ASW 4000 KIT рычажный привод для распашных ворот со створками шириной до 4м и массой до 400 кг



Комплект ASW 4000 KIT минимальный

Привод ASW 4000 KIT
2 шт
Блок управления со встроенным радиоприемником CUSD-1
1 шт
Пульт дистанционного управления AT-4
2 шт



Комплект ASW 4000 KIT максимальный с аксессуарами безопасности

Привод ASW 4000 KIT

2 шт

Блок управления со встроенным радиоприемником CUSD-1
1 шт
Пульт дистанционного управления AT-4
2 шт
Фотоэлементы безопасности P5103
2 шт
Сигнальная лампа F5002
1 шт

Наши специальные предложения.

  • Цена без посреднических наценок, рекомендована заводом-изготовителем.
  • Вы можете расплатиться за оборудование по факту его получения. Без предоплаты.
  • Отправка заказа в течении суток.
  • Для самостоятельного монтажа подарим авторскую инструкцию.
  • Все автоматические системы, предлагаемые нами, сертифицированы в Украине.

Автоматический рычажный привод AN-MOTORS ASW 4000 KIT подходит для ворот со створками шириной до 4м и массой до 400кг.

В этой статье я расскажу Вам об особенностях данной рычажной модели, как правильно выбрать привод и на что следует обращать внимание.

Содержание статьи:

  • Украинский рынок техники для ворот.
  • Автоматика ASW 4000 KIT.
  • Технические характеристики ASW 4000 KIT
  • Установка на опору.
  • Характеристики блока управления.
  • Назначение автоматики.
  • Пределы использования.
  • Комплектация автоматического привода.
  • Возможность самостоятельного монтажа.
  • Выводы.
  • Сервис и гарантия.

Техника для ворот представленная на Украинском рынке

В продаже на отечественном рынке представлена техника, произведенная в Европейском Союзе или Китайской Народной Республике.

Представленная модель рычажного привода белорусского бренда AN-Motors ASW4000 произведена в Китае, но точно так же в Поднебесной собирают свои приводы и многие известные европейские бренды ради снижения себестоимости своей продукции. То есть, страна производства не может быть критерием оценки техники.

В Украине 90% продаваемой продукции Hi-Tech (Высокие Технологии) родом из КНР (это компьютеры, смартфоны, кухонная техника).

Рассмотрим его технические характеристики и возможности применения ASW4000.

Автоматика ASW 4000 KIT

AN-MOTORS ASW 4000 KIT электропривод рычажного типа для распашных ворот бытового назначения. Данная модель может устанавливаться на широкие опоры.

Корпус изготовлен из ударопрочного пластика, обеспечивающего защиту от деформации и внешнего воздействия. Уплотнители и герметичные кабельные вводы защищают от попадания пыли и влаги внутрь корпуса.


Внутри корпуса расположен мотор-редуктор с функцией самоблокировки. Наличие такой функции не позволяет перемещать створки при отключенном двигателе. При необходимости (отсутствие электричества, например) можно разблокировать механизм. Для этого необходимо открыть дверцу привода, повернув наружный ключ.


После открытия дверцы на корпусе появляется доступ к рычагу разблокировки. Повернув его по направлению стрелки, можно разблокировать механизм, после чего створки можно открывать руками. Для блокировки привода рычаг нужно повернуть в обратном направлении. Дверца доступа имеет резиновое уплотнение для защиты от проникновения влаги и пыли.

Мотор-редуктор передает вращение трубчатому валу, установленному на подшипниках. На краю вала закреплен диск с квадратным отверстием к которому крепится рычаги передвижения ворот. Диск имеет фигурный наружный профиль для управления кулачковыми выключателями.


Такая конструкция позволяет точно фиксировать положение створок ворот.

В отличие от многих, даже более дорогостоящих аналогов, привод универсален и может монтироваться на любую из створок.

В отверстие вставляется квадратный профиль к которому крепится рычаги, двигающие створку ворот. Рычаги имеют высокую антикоррозийную устойчивость благодаря гальваническому покрытию, а особая конструкция шарнира делает их безопасными при эксплуатации и препятствует защемлению.



Технические характеристики ASW 4000 KIT

Питание привода

230 В

Питание двигателя

230 В

Мощность двигателя

120 Вт

Мощность, потребляемая блоком управления

4 Вт

Конденсатор

10 мкф

Максимальный крутящий момент

320 Нм

Максимальная частота вращения

1,3 об/мин

Максимальный ток потребления

1,7 А

Интенсивность использования

25%

Максимальное время непрерывной работы

5 мин

Термозащита

125° С

Класс защиты

IP 54

Диапазон рабочих температур

- 20° С + 50° С

Вес

10 кг

Установка на опору

На чертежах показаны схемы установки привода на опору:

Монтажная схема при открытии ворот внутрь: Монтажная схема при открытии ворот наружу:


А – размер между осью петли створки (центр вращения створки) и осью вращения выходного вала привода.

B – размер между осью петли створки и краем столба.

Угол открытия - максимум 90° - 120°. При открытой створке ворот должно быть обеспечено достаточное пространство для движения рычагов.


Учтите, что при открытии створок наружу, ширина проезда может быть уменьшена, так как приводы и рычаги выступают в сторону проезда.


Высота, на которую устанавливается привод также имеет значение. Если установить его слишком низко, в зимнее время механизм может оказаться в сугробе. При слишком высокой установке может возникнуть искривление створки в конечных точках, когда она упирается в нижнюю стопорную пластину. Оптимальным является крепления по центру ворот.

Характеристики блока управления

Блок управления расположен отдельно от привода в пластиковой коробке, которая плотно закрывается через силиконовое уплотнение.

В блоке управления AN-Motors ASW 4000 используется плата CUSD-1. В блок встроен внутренний радиоприемник, который позволяет использовать до 60 пультов управления (брелоков).

Блок управления имеет следующие входы для подключения:

  • фотоэлементов;
  • кнопочного управления;
  • электрического замка.

Дополнительные функции:

  • Возможность раздельного открытия, закрытия половин створки ворот.
  • Автоматический и полуавтоматический режим работы (автоматическое закрывание створки с регулировкой времени).
  • Плавная регулировка усилий привода на препятствие. (При столкновении с препятствием ворота остановятся).
  • Регулируемая задержка открытия, закрытия первого привода.

На самой плате расположены индикаторы состояния всех управляющих входов, а также цифровой дисплей.


Есть специальная кнопка для программирования пультов управления.

Назначение автоматики

В зависимости от назначения ворота могут быть бытовые или промышленные и для каждого типа ворот нужна своя автоматика. К размерам ворот такое разделение не имеет отношения - оно определяется их пропускной способностью. Для монтажа привода на ворота дачи или частного дома необходима бытовая модель. Промышленная модель понадобится для ворот офиса, предприятия или многоквартирного дома.

В технических характеристиках привода указан параметр интенсивности использования или работы модели.

Интенсивность использования автоматики выражается в процентах и представляет собой соотношение допустимого времени работы и времени простоя механизма за единицу времени.

При работе привода 15 минут за один час, параметр составляет 25%, а 45 минут устройство должно отдыхать.

Интенсивность работы – это количество циклов (открыть, закрыть), которые техника проделывает в течение суток (иногда рассчитывается количество циклов в час).

Показатель интенсивности использования до 40% имеют бытовые модели, а интенсивность их работы порядка 7-15 циклов в час (50-300 циклов в сутки). Продолжительность непрерывной работы тоже ограничено, и не должно превышать 10-12 минут.

Промышленные приводы могут иметь даже 100% интенсивность использования, и у них нет ограничений по времени безостановочной работы.

Вывод: У ASW 4000 KIT - 25% использование и это значит, что привод бытовой. Например, за один час, он может работать не более 15 минут, причем ему нельзя работать непрерывно более 10-ти минут.

При наличии нескольких пользователей, бытовой привод нельзя устанавливать на ворота многоквартирного дома или офиса.

Пределы использования

Для привода ASW 4000 KIT максимально допустимые габариты ворот - это створка весом до 400кг и длиной 4м. Но производитель указывает эти данные без учета остальных воздействий – ветер, сила трения и прочее.

При этом в инструкции по эксплуатации привода производителем указаны границы использования модели в графическом виде:


Ветровая нагрузка оказывает наибольшее влияние на ворота. Если конструкция решетчатая, ветер почти не оказывает влияние на нее. При наглухо зашитых воротах, как это принято в Украине, створки превращаются в «парус», и нагрузка становится ощутимой.

Рассмотрим пример расчета воздействий от ветровой нагрузки.

Для Украины нормативный показатель варьируется в пределах 40-60 кг/м² в зависимости от региона.

В пределах использования привода ASW 4000 KIT выберем створку весом 300 кг и длиной 2 м при высоте створки 2 м.

  • при показателе ветровой нагрузки 40 кг/м² вес створки будет:

300 кг + (40 кг/м² х 2,0 м х 2,0 м) = 460 кг;

  • при показателе ветровой нагрузки 60 кг/м² вес створки будет:

300 кг + (60 кг/м² х 2,0 м х 2,0 м) = 540 кг.

Вес ворот увеличился на 160-240 кг от воздействий ветра. Зимой выпавший снег который попадет во все ниши и выступы и утяжелит ворота еще больше. Обледенение ворот после дождя также увеличит вес, и приводу придется «срывать» их, что потребует значительных дополнительных усилий. При выборе механизма необходимо выбирать его с запасом, а не по максимальным характеристикам.

Рассчитать нужно консолидированную нагрузку с учетом вышеприведенных факторов воздействий на привод.

Если у Вас нет желания вникать в тонкости расчетов, можете позвонить нашим специалистам, и они бесплатно сделают все расчеты с учетом местности Вашего проживания, и подберут оптимальный вариант.

Комплектация автоматического привода

Комплект рычажной автоматики для распашных ворот включает в себя:

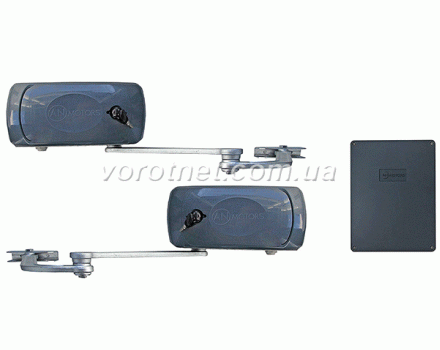

1) Два електропривода ASW 4000 KIT:


2) Блок управления со встроенным радиоприемником CUSD-1:


Для управления автоматикой служат два пульта управления.

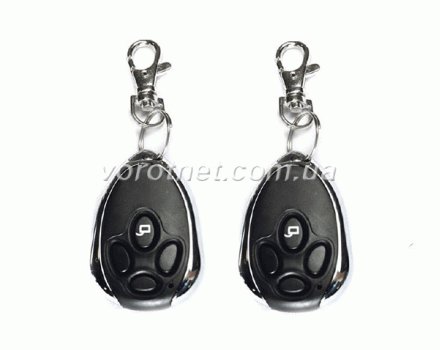

3) Пульт управления AT-4


Для передачи сигнала используется динамический код, что исключает доступ с посторонних пультов.

Управлять воротами можно не только с пульта, а еще например, кнопочной клавиатурой, ключом-выключателем, системой карточных пропусков или радиокодовой беспроводной клавиатурой.

Если нужно дополнительное управление - обращайтесь и наш менеджер подберет необходимое Вам оборудование.

Дополнительно могут поставляться аксессуары безопасности:

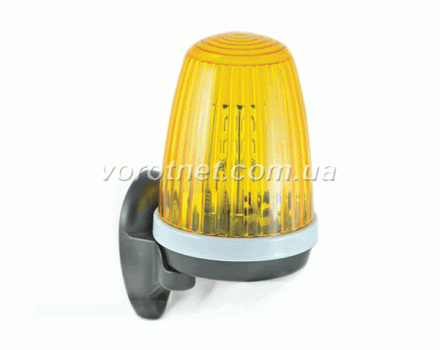

4) Сигнальная лампа F5002:


Сигнальная лампа включается чуть раньше начала движения створок. Работает в мигающем режиме, излучает хорошо заметный яркий свет и предупреждает о том, что ворота двигаются. Устанавливается лампа таким образом, чтобы ее хорошо было видно с улицы и со двора. От столкновения со створкой ворот она не защитит, но заранее предупредит об опасности.

Избежать столкновения помогут фотоэлементы.

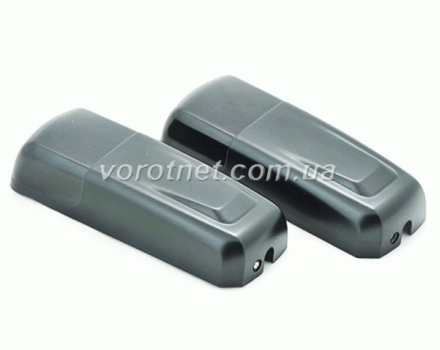

5) Фотоэлементы P5103:


Фотоэлементы предназначены для того, чтобы остановить ворота, когда на пути их движения находится человек или автомобиль.

Они устанавливаются друг напротив друга в створе проезда и создают между собой невидимый инфракрасный луч, который, в случае обрыва его препятствием, послужит сигналом для остановки ворот.

Если установить фотоэлементы на специальных стойках чуть впереди ворот – это поможет заранее выявить помеху и повысить безопасность работы.

Возможность самостоятельного монтажа

Мы рекомендуем установить механические упоры для створок ворот. Они позволят более плотно закрывать створки ворот, не оставлять щелей и не греметь при сильном ветре. Хотя в приводе установлены концевые выключатели, упоры не позволят приводу останавливаться за счет чрезмерно выкрученной или вдавленной каретки, что сильно изнашивает детали.

При покупке привода Вы бесплатно получите пошаговую инструкцию (не Google перевод), которую разработали наши инженеры с 10 летним опытом монтажа и эксплуатации воротной автоматики. С ее помощью можно самостоятельно установить привод. Вы при этом сэкономите 50€ и сможете качественно выполнить работу.

Если у Вас нет желания самостоятельно монтировать привод, мы порекомендуем опытных монтажников, которые установят автоматику.

Выводы

  • ASW 4000 KIT – бытовой электропривод линейного типа, с возможностью открывания створок наружу или внутрь.
  • Возможно устанавливать на широкие опоры.
  • Блок управления ASW 4000 KIT имеет все необходимые функции.
  • Электродвигатель привода имеет достаточную мощность для нормальной работы.

Вывод: электропривод для распашных ворот весом до 400 кг и длиной створки до 4 м AN-MOTORS ASW 4000 KIT может использоваться для автоматизации распашных ворот в рамках применения, обозначенных производителем, и соответствует своей ценовой категории.

Сервис и гарантия

  • Данная модель обслуживается в представительских сервисных центрах AN-MOTORS.
  • Предоплата не требуется.
  • Вы получите настроенную плату управления и прошитые пульты.
  • При самостоятельной установке бесплатные консультации.
  • Инструкцию по самостоятельному монтажу привода вы получите вместе с приводом.

Автоматика для распашных ворот ASW 4000 KIT на 100% обеспечена запасными частями, которые находятся на складе в Украине.
