AN – MOTORS ASW 3000 KIT

Код товара:
103

Есть в наличии
Бесплатная доставка

Цена: 0 грн.

Описание

Наши специальные предложения.

  • Цена является рекомендованной заводом-изготовителем, без дополнительных посреднических наценок.
  • Без предоплаты, Вы можете расплатиться за оборудование по факту его получения.
  • Ваш заказ будет отправлен в течение суток.
  • Все автоматические системы, предлагаемые нами, сертифицированы в Украине.
  • Подарим авторскую инструкцию для самостоятельного монтажа на русском языке

Автоматический привод ASW 3000 KIT подходит для ворот со створками шириной до 3м и массой до 400кг.

В этой статье я расскажу Вам как правильно выбрать привод и покажу, на что следует обращать внимание.

Статья состоит из разделов:

1. Обзор украинского рынка техники для ворот.

2. Автоматика ASW 3000 KIT.

3. Технические характеристики ASW 3000 KIT

4. На какую опору можно ставить привод?

5. Возможности блока управления.

6. Назначение автоматики

7. Пределы использования.

8. Комплектация автоматического привода.

9. Возможность самостоятельного монтажа.

10. Выводы.

11. Сервис и гарантия.

1. Обзор Украинского рынка техники для ворот

На отечественном рынке присутствует автоматические приводы, привезенные из Европейского Союза или из Китайской Народной Республики.

Принимать решение о покупке техники, руководствуясь страной изготовителем, недальновидно, так как у всех производителей есть модели как удачные, так и не очень. В настоящий момент 90% продукции Hi-Tech (Высокие Технологии) продаваемой в Украине, - это изделия из Китая (можете посмотреть где изготовлен Ваш планшет, мобильный телефон или микроволновка на кухне).

Представленный привод ASW 3000 KIT изготовлен в Китае.

Предлагаю рассмотрим его технические характеристики и возможности применения.

2. Автоматика ASW 3000 KIT



ASW 3000 KIT самоблокирующийся привод электропривод линейного типа для распашных ворот бытового назначения.

Корпус привода изготовлен из алюминиевого сплава.

Электропитание механизма осуществляется от переменного тока напряжением 230В (50-60Гц), как и питание его двигателя.

Редуктор привода самоблокирующийся планетарный многоступенчатый. Самоблокировка механизма реализована через электромагнитный тормоз ротора электродвигателя.

Движение от двигателя передается через редуктор на ходовой винт. Затем каретка получает прямолинейное движение и толкает створку ворот, а вот обратная передача работать не будет. Так что двигатель может перемещать створки, но сдвинуть их при остановленном моторе не выйдет.

В случае отсутствия электричества двигатель может быть разблокирован при помощи специального ключа.


На корпусе привода имеется пластиковая заслонка, которая сдвигается в сторону и открывает доступ к гнезду.

При повороте ключа на 180° (надпись - OPEN) происходит разблокировка ходового вала с редуктором. Ворота можно свободно перемещать. При возврате ключа в исходное положение (надпись CLOSE) привод снова заблокируется.

Каретка штока внутри механизма движется по прямой линии, поэтому привод получил название – линейный. Существуют еще рычажные и подземные модели приводов, но линейный тип автоматики составляет 95% от общего количества производимой техники для распашных ворот. Такие приводы самые дешевые, самые простые конструктивно и мощные по сравнению с другими.

Ходовой вал, по сути, представляет собой длинный винт с резьбой. Если вращать винт, то гайка, установленная на нем, будет двигаться.

Электродвигатель привода вращает планетарный редуктор, от которого получает вращение ходовой вал. На валу расположена каретка которая соединяется кронштейном со створкой ворот и приводит их в движение. Каретка двигается от редуктора – ворота закрываются, или к редуктору – ворота открываются (при открывании ворот внутрь).


Модель ASW 3000 KIT оснащается электровыключателями - концевиками, дополнительно в каждый привод устанавливаются упоры регулировки.


3. Технические характеристики ASW 3000 KIT

Питание привода

230 В

Питание двигателя

230 В

Мощность двигателя

150 Вт

Мощность, потребляемая блоком управления

4 Вт

Конденсатор

10 мкф

Линейное усилие

3000 Н

Скорость ходовой каретки

15 мм/с

Максимальный ход - S

310 мм

Интенсивность использования

25%

Максимальное время непрерывной работы

10 мин

Термозащита

125° С

Класс защиты

IP 54

Диапазон рабочих температур

- 20° С + 50° С

Вес

10 кг


4. На какую опору можно устанавливать наш линейный привод?

На приведенных ниже чертежах показаны возможные варианты установки привода.

Монтажная схема при открытии ворот внутрь:


  • a - с положительным С и осью петли, расположенной на центральной плоскости створки;
  • б - с отрицательным С и осью петли, расположенной на центральной плоскости створки;


  • в - с положительным С и осью петли, вынесенной за плоскость створки;
  • г - с отрицательным С и осью петли, вынесенной за плоскость створки

Монтажная схема при открытии ворот наружу:


А и В – размеры между осью петли створки (центр вращения створки) и осью установки привода на заднее крепление

C – размер между осью петли створки и краем столба

W – размер между осью петли створки и осью установки привода на переднее крепление

E – размер между краем створки и осью установки привода на переднее крепление (для переднего крепления комплекта привода ASW3000 E = 100мм)

α - угол открытия створки

Примеры монтажных размеров привода ASW3000 даны в таблице:


Оборудование позволяет настроить ворота на открытие как внутрь, так и наружу. В отличие от многих, даже более дорогих моделей, привод универсально подходит для любой створки ‒ отличать правый и левый механизмы не нужно.

5. Возможности блока управления

Автоматика поставляется с платой управления CUSD-1 (в пластиковом боксе IP55 для наружной установки) с внутренним радиоприемником, работающим на частоте 433 МГц и памятью на 60 брелоков.

Блок управления имеет входы для подключения фотоэлементов.

Вход для подключения кнопочного управления.

Вход для подключения электрического замка.

Имеется возможность раздельного открытия, закрытия половин створки ворот.

Автоматический и полуавтоматический режим работы (автоматическое закрывание створки с регулировкой времени).

Плавная регулировка усилий привода на препятствие. (При столкновении с препятствием ворота остановятся).

Регулируемая задержка открытия, закрытия первого привода.

На самой плате есть индикаторы состояния всех управляющих входов, а также цифровой дисплей.


На плате имеется кнопка для программирования пультов управления.

Индикаторы и цифровой дисплей позволяют настраивать и контролировать работу привода.

6. Назначение автоматики

Ворота по своему назначению разделяются на бытовые и промышленные, и для каждого типа нужна своя автоматика.

Такое разделение не имеет отношения к размерам ворот, а определяется их необходимой пропускной способностью. Если Вы ищите привод для монтажа на ворота частного дома или дачи, значит, Вам Необходима бытовая модель, а если для ворот офиса, многоквартирного дома или предприятия – только промышленная.

Назначение привода можно определить по параметру интенсивности использования или работы модели, которые указаны в ее технических характеристиках.

Соотношение допустимого времени работы и необходимого времени отдыха механизма за единицу времени называют интенсивностью использования автоматики и выражается в процентах.

Если этот параметр составляет 25%, значит, привод в течение часа может работать 15 минут, а остальное время должен отдыхать.

Интенсивность работы – это количество циклов (открыть, закрыть), которые техника может в штатном режиме проделывать в течение суток (иногда рассчитывается количество циклов в час).

Бытовые модели имеют показатель интенсивности использования до 40%, а интенсивность работы порядка 7-15 циклов в час (50-300 циклов в сутки). Время непрерывной работы тоже ограничено, и не должно превышать 10-12 минут.

Промышленные приводы не имеют ограничений по времени безостановочной работы и могут иметь даже 100% интенсивность использования.

Вывод: У ASW 3000 KIT - 25% использование и это значит, что привод бытовой. За полчаса, например, он может работать не более 7-ми минут, причем ему нельзя работать безостановочно более 10-ти минут.

Следовательно, бытовой привод нельзя устанавливать на ворота многоквартирного дома или офиса при наличии нескольких независимых пользователей.

7. Пределы использования

Для привода ASW 3000 KIT максимально допустимые габариты ворот - это створка весом до 400кг и длиной 3м. Такие данные приведены в паспорте оборудования. Но производитель указывает данные без учета остальных воздействий – ветер, сила трения и прочее.

При этом в инструкции по эксплуатации привода производителем указаны границы использования модели в графическом виде:


На ворота наибольшее влияние оказывает ветровая нагрузка. Когда ветер дует на решетчатые створки, для привода практически ничего не меняется – ветер увеличивает нагрузку только на прутья. Однако в Украине принято зашивать ворота сплошным полотном, а такая конструкция имеет большую площадь, и нагрузка от ветра становится очень ощутимой.

Средний показатель ветровой нагрузки для Украины варьируется в пределах 40-60 кг/м² в зависимости от региона.

Для примера, рассчитаем, насколько увеличится вес створки под воздействием только одного ветра. Возьмем высоту воротного полотна – 2,0 м, а в пределах использования модели ASW 3000 KIT выберем створку весом 400 кг и длиной 2,0 м.

  • при показателе ветровой нагрузки 40 кг/м² вес створки будет:

400 кг + (40 кг/м² х 2,0 м х 2,0 м) = 560 кг;

  • при показателе ветровой нагрузки 60 кг/м² вес створки будет:

400 кг + (60 кг/м² х 2,0 м х 2,0 м) = 640 кг.

Ветер увеличил вес ворот на 160-240 кг, а если зимой к нему присоединится снег, который ляжет на все выступы и забьется во все ниши, то вес ворот возрастет еще больше.

Кроме того, зимой ворота могут обледенеть, когда после дождя ночью ударит мороз. Это вместе с ветром увеличит массу створки вдвое.

Если створки примерзнут, приводу придется сорвать их. Для этого ему потребуется приложить значительное дополнительное усилие. Поэтому при выборе привода необходимо выбирать его не по максимальным характеристикам, а с запасом.

Необходимо рассчитать консолидированную нагрузку на электропривод. К реальному весу своей створки нужно добавить усилие от присущей Вашему региону ветровой нагрузки, добавочный вес от снега и льда и запас мощности, например, для отрыва примерзших створок.

Если Вы не хотите заниматься такими расчетами, можете позвонить нашим специалистам, и они бесплатно сделают все расчеты с учетом местности Вашего проживания, и подберут оптимальный вариант.

8. Комплектация автоматики

Комплект автоматики включает в себя:

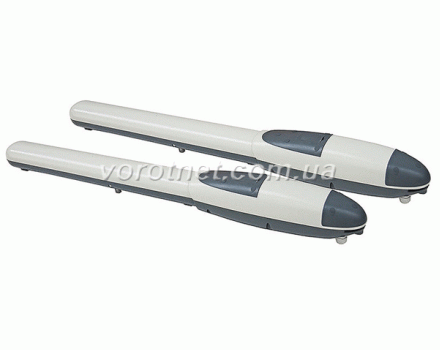

1) Два електропривода ASW 3000 KIT:


2) Блок управления со встроенным радиоприемником CUSD-1:


Для управления автоматикой в комплект поставки мы включили два пульта управления АТ 4.

3) Пульт управления AT-4:


В пульте (брелоке) управления использован динамический код передачи сигнала.

Управлять воротами можно не только радиосигналом с пульта, вариантов управления существует много, например, кнопочной клавиатурой или ключом-выключателем, системой карточных пропусков или радиокодовой беспроводной клавиатурой.

Если Вам нужна резервная схема управления, наш менеджер подберет необходимое оборудование.

Дополнительно могут поставляться аксессуары безопасности.

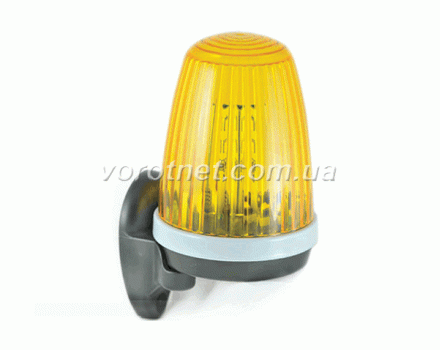

4) Сигнальная лампа F5002:


Сигнальная лампа представляет собой проблесковый маячок оранжевого цвета. Она служит для оповещения окружающих людей о работе в зоне доступа движущегося механизма. Когда створки ворот начинают двигаются – включается сигнальная лампа. Обычно она устанавливается на опоре ворот, так чтобы ее было видно с улицы и со двора.

Если у Вас во дворе несколько автомобилей, сигнальная лампа поможет избежать ситуации, когда второй водитель увидев открытые ворота начнет заезжать не обратив внимание на то, что створки ворот двигаются.

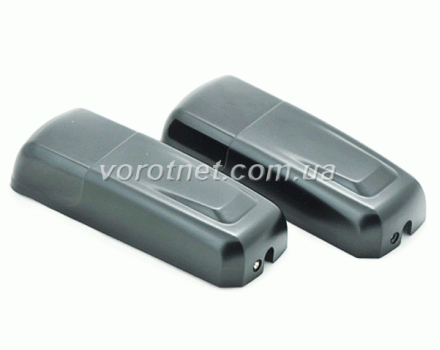

5) Фотоэлементы P5103:


Если сигнальная лампа предупреждает о возможности столкновения с воротами, то фотоэлементы предотвращают этот неприятный момент. В створе ворот, на столбах или на специальных стойках устанавливается пара фотоэлементов. Инфракрасный луч контролирует линию проезда. В случае если автомобиль или прохожий, двигается через проем ворот, луч света прерывается и блок управления останавливает створки, а затем дает команду на реверс (обратное движение).

Все приводы оснащены хотя бы одной системой обнаружения препятствий и ASW 3000 KIT -не исключение, но все встроенные детекторы защищают только двигатель привода.

Створки упираются в помеху, которая не дает им закрыть ворота, после чего блок управления фиксирует увеличение усилия (силы тока или же необходимого времени для завершения маневра). Такой сигнал для блока управления является командой остановить движение и запустить реверс.

Если движение не прекратить, мотор будет работать, но завершить маневр не сумеет, поэтому будет гудеть и напрягаться, пока не сгорит.

Препятствие же успевает получить удар. Согласитесь, неприятно, когда автомобиль ударят ворота - царапины или вмятины испортят Вам настроение. Если установлены фотоэлементы, до удара вообще не дойдет, поскольку луч прервался - ворота сразу останавливаются и двигаются назад. Аксессуары безопасности конечно требуют затрат на их приобретение, но эти расходы избавят Вас от возможных более крупных затрат на ремонт автомобиля.

Если в доме есть маленькие дети или животные можно установить еще одну пару фотоэлементов, расположив их ближе к земле. В этом случае ребенок даже если попытается проползти, фотоэлемент среагирует на это и остановит ворота.

Советую Вам не экономить на аксессуарах безопасности.

9. Возможность самостоятельного монтажа

Каждый производитель оборудования снабжает свое изделие инструкцией, но разобраться в ней порой сложно даже специалисту. Зачастую такие инструкции переведены на другие языки компьютерным или Google переводчиком.

Специально для наших клиентов мы разработали пошаговую инструкцию с чертежами и фотографиями. С ее помощью каждый может самостоятельно смонтировать привод на свои ворота.

Вы сэкономите 50 € - цена которую берут монтажники за свою работу. Причем хорошего специалиста еще нужно найти. Если у Вас нет желания самому заниматься монтажными работами, мы порекомендуем опытных монтажников.

Не забывайте об установке механических упоров. Хоть у данной модели и присутствуют концевые выключатели, упоры позволят более плотно закрыть створки и не оставить щелей. Створки не будут шататься под воздействием ветра и греметь. Не позволят приводу останавливаться за счет чрезмерно выкрученной или вдавленной каретки – подобное действие изнашивает комплектующие гораздо сильнее и быстрее.

10. Выводы

1. ASW 3000 KIT – бытовой электропривод линейного типа.

2. Плата управления ASW 3000 KIT имеет все необходимые, полезные функции.

3. Привод позволяет монтаж на опоры для открывания ворота как внутрь, так и наружу.

4. «Механическая часть» ASW 3000 KIT частично выполнена из пластмассы, что является слабым звеном в конструкции привода, однако при эксплуатации механизма в пределах применения (в том числе и температурных), указанных производителем, автоматика будет нормально работать.

5. Двигатель привода достаточно мощный и все его компоненты выполнены качественно.

Вывод: электропривод для распашных ворот весом до 400 кг и длиной створки до 3 м ASW 3000 KIT соответствует своей ценовой категории и может использоваться для автоматизации распашных ворот в рамках применения, обозначенных производителем.

11. Сервис и гарантия

Данная модель обслуживается в представительских сервисных центрах AN-MOTORS.

  • Мы не требуем предоплату.
  • Предпродажная подготовка с программированием платы управления и пультов.
  • Реальна помощь в самостоятельной установке.
  • Подарим инструкцию по самостоятельному монтажу привода.

Автоматика для распашных ворот ASW 3000 KIT на 100% обеспечена запасными частями, которые находятся на складе в Украине.
