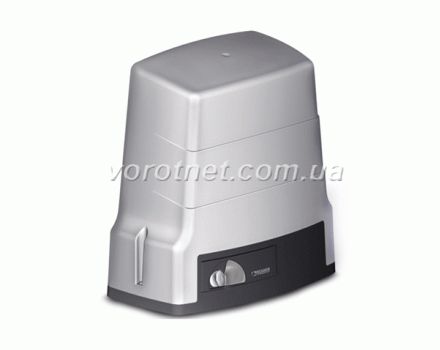

Автоматика Roger H30 – итальянский привод для легких и средних откатных ворот до 600 кг


Линейка приводов Roger H30 предназначена для легких и средних откатных ворот, представлена моделями для створок до 400 или 600 кг с магнитными или механическими концевыми выключателями. Для начала познакомимся с минимальной комплектацией и возможными вариантами, а затем разберемся подробнее в реальных возможностях данной техники.

ECO - комплектация автоматики Roger H30

H30/424
(до 400 кг)
H30/604
(до 600 кг)
Электропривод H30 со встроенным блоком управления R70/103AC, трансформатором и магнитными концевыми выключателями, монтажный набор
1 шт
H93/RX22A/I
H93/RX22A/I
Встраиваемый радиоприемник
1 шт
H80/TX22
H80/TX22
Пульт дистанционного управления двухканальный
2 шт
М 4
М 4
Зубчатая рейка из оцинкованной стали
4 м

MAXI - комплектация автоматики Roger H30

H30/424
(до 400 кг)
H30/604
(до 600 кг)
Электропривод H30 со встроенным блоком управления R70/103AC, трансформатором и магнитными концевыми выключателями, монтажный набор
1 шт
H93/RX22A/I
H93/RX22A/I
Встраиваемый радиоприемник
1 шт
H80/TX22
H80/TX22
Пульт дистанционного управления двухканальный
2 шт
М 4
М 4
Зубчатая рейка из оцинкованной стали
4 м
R85/60ESR85/60ES
Ключ-выключатель
1 шт
R90/F1E
R90/F1E
Фотоэлементы безопасности
2 шт
R92/LR1
R92/LR1
Сигнальная лампа с платой модуляции световых вспышек
1 шт
R91/AN1/LR1
R91/AN1/LR1
Антенна с адаптером для крепления к лампе
1 шт

Обзор буду делать по следующей схеме:

  • Комплектация: необходимый минимум, полезные аксессуары, выбор типа концевиков
  • Технические характеристики линейки Roger H30 и реальная область применения
  • Особенности модельного ряда H30: строение и функциональность
  • Выводы и рекомендации

Вы можете также связаться с нашими специалистами по указанным на сайте телефонам или заказать обратный звонок, чтобы получить основную информацию по данной модели в сжатом виде, а также уточнить, насколько она подойдет именно для Ваших ворот. Бесплатная консультация направлена именно на подбор подходящей автоматики, без рекламы и навязывания. Но если Вы решите сделать покупку у нас, то можете рассчитывать на:

  • оптовые цены, так как с производителями мы работаем без посредников;
  • отсутствие финансовых рисков – оплачивайте заказ после получения;
  • выбор удобного Вам пункта доставки заказа – отправкой будем заниматься мы сами;
  • акции, скидки и специальные предложения.

Более того, на автоматику, подобранную для Вас персонально нашими сотрудниками действуют дополнительные гарантии и бонусы:

  • рекомендованная техника попадает под акцию «год тест-драйва» и может быть возвращена в течение этого года с полным возмещением средств, если не подойдет;
  • такая автоматика может обслуживаться в нашем сервисном центре в гарантийный и послегарантийный период;
  • активная поддержка клиентов, устанавливающих автоматику своими руками: снабдим пошаговыми инструкциями, выполним ряд настроек до отправки техники, переключим Ваш звонок на монтажников компании для консультации в ходе работ, при этом Вы можете сэкономить около 50 евро на услугах монтажников.


Комплектация: необходимый минимум, полезные аксессуары, выбор типа концевиков

Основой автоматики для откатных ворот является сам привод с блоком управления, при этом в основном плата является встроенной. Но одного блока все же не достаточно: к створке должна крепиться зубчатая рейка, которую и будет двигать внешняя шестерня механизма, а для подачи команд необходим то или иное устройство управления. Поэтому даже базовая комплектация, предложенная нами – это лишь один из возможных вариантов.


Итак, рассмотрим, без чего обойтись нельзя. Главной составляющей комплекта является сам привод.


Внутри него расположен блок управления и датчик системы концевых выключателей, а монтажный набор, ключи разблокировки, монтажное основание и кронштейны концевых выключателей дополняют комплект до минимально возможного.

У производителя разработано несколько модификаций привода Roger H30:

  • H30/423 – электропривод для откатных ворот весом до 400 кг с механическими концевыми выключателями;
  • H30/424 – электропривод для откатных ворот весом до 400 кг с магнитными концевыми выключателями;
  • H30/603 – электропривод для откатных ворот весом до 600 кг с механическими концевыми выключателями;
  • H30/604 – электропривод для откатных ворот весом до 600 кг с магнитными концевыми выключателями;

Как видим, отличаются они назначением (для ворот разной массы) и концевыми выключателями. Варианты с механическими концевиками обходятся дешевле, но безукоризненно работают лишь в теплых странах. Для нашей страны рекомендую приобретать модели с магнитной системой (или индуктивной, которая также является бесконтактной).

Принцип действия механических концевых выключателей основан на том, что установленные на разных концах зубчатой рейки лапки-кронштейны в момент полного открывания или полного закрывания подходят к приводу и нажимают на торчащую из него пружину, та, отклоняясь, нажимает микрокнопку сбоку от себя, что и подает сигнал системе о конце маневра.


Даже при отсутствии дополнительных неблагоприятных воздействий будет естественный износ постоянно нажимаемой пружины, окисление контактов кнопок, а порой и искривление кронштейна (как на фото) может привести к сбою. Но в целом в тропиках-субтропиках система работает хорошо, а стоит дешевле, так что подобное решение приветствуется.

В нашей стране зимой возможно примерзание пружины и кнопок, а также нажимание пружины снегом и льдом, который будет накапливаться на зубчатой рейке. Система в таких условиях будет получать некорректные сигналы, привод не будет включаться или станет тормозить через каждые 5см, пока Вы не приведете ее в порядок – отогреете феном датчик, очистите рейку. Износ деталей, естественно, в таких условиях будет повышенным.

Поэтому нужна магнитная система: кронштейнами служат разнополярные магниты, а датчик-геркон реагирует исключительно на их магнитное поле, не отвлекаясь на различные помехи. Контакты в герконе запаяны в колбу с инертным газом, так что ни окислению, ни подмерзанию не подвержены, износ им также не грозит. Далее будем рассматривать варианты именно с таким типом концевых выключателей.

Производители редко включают в базовый комплект зубчатую рейку: это не совсем автоматика (хотя без нее створка с места не сдвинется), к тому же количество материала для разных ворот потребуется также различное – на метр больше ширины проезда, чтобы «доставала» до шестерни привода при закрытой створке.


В представленную выше комплектацию мы включили 4 м стальной зубчатой рейки, для проездов до 3 м шириной этого будет достаточно. При более широких воротах Вам просто следует указать при заказе необходимое число элементов (выпускаются отрезками по 1 м). Приобретать стоит лишь стальные элементы, так как полимеры для нашего климата не слишком хорошо подходят.

В качестве устройства управления по умолчанию взяты пара пультов ДУ и радиоприемник. Подавать команды с помощью брелока действительно удобнее всего: не надо выходить и даже выглядывать из автомобиля для набора кода на клавиатуре или задействования ключ-кнопки, даже останавливаться не придется – радиосигнал можно подать заранее и подъехать к уже открытым воротам.

В данном случае используются двухканальные пульты модели H80/TX22 и встраиваемый радиоприемник H93/RX22A/I. Работают на частоте 433,92 МГц, а благодаря динамическому кодированию сигнала исключают перехват и дублирование команд посторонними лицами.


На двухканальный пульт можно записать две команды одной автоматике, например, одна кнопка будет активировать обычный режим, вторая – «калитку» тех же ворот. Адресовать сигналы одного брелока можно и разным устройствам, например, одна кнопка будет руководить въездными воротами, вторая – гаражными. Для большего числа устройств можно приобретать четырехканальные пульты.

На этом можно было бы и остановиться – ворота уже смогут работать в автоматическом режиме. Но до оптимальной работы еще далеко. Есть целый ряд аксессуаров, которые сделают использование приобретенной автоматики более продуктивным, удобным, продуманным и главное – безопасным.

К примеру, я уже упоминал, что устройств управления разработано много, но далеко не все аксессуары пользуются спросом – одни слишком дорогие, другие не везде удобно использовать. И эти устройства можно использовать отдельно (т.е. отказаться от пультов), но лучше приобретать в качестве резервной системы управления.

Наиболее часто используют замковую панель (ключ-выключатель) или кодовую клавиатуру (проводную или радиокодовую). Моделей устройств много. Для примера покажу пару возможных:


Но важнее обратить внимание на устройства безопасности – фотоэлементы и сигнальную лампу.

Так фотоэлементы позволят своевременно «увидеть» появившееся на пути створки препятствие и избежать удара (а не отреагировать на уже произошедшее столкновение, как действует большинство датчиков препятствий).

Принцип работы достаточно прост и эффективен. Пара датчиков устанавливаются друг напротив друга по разные стороны ворот, соединяясь во время закрывания невидимым глазу инфракрасным лучом. Если автомобиль, ребенок, животное или что-либо еще пересечет данный луч – ворота прекратят движение и снова распахнутся.


Фотоэлементы R90/F1E бренда Roger имеют привлекательный дизайн: округлые, компактные (88 х 62 х 27 мм), стильные. Действовать могут на расстоянии 15 м друг от друга. Устанавливать их можно непосредственно в створе ворот (тонкие элементы проем практически не уменьшают), а можно на специальные алюминиевые стойки (0,5 или 1 м высотой) на некотором удалении (эффектно и эффективно, но расходы на комплект увеличатся).


Сигнальная лампа снабжена водонепроницаемым корпусом, который выполнен из ударопрочного ABS-пластика с классом защиты IP54. Есть модели с платой модуляции световых вспышек (LR1) и без нее (LR2). Диаметр лампы 128 мм, высота – 135 мм.

Еще одним полезным дополнением является антенна R91/AN1. Благодаря ей пульты способны действовать на дистанции до 150 м в зоне прямой видимости. Антенна имеет габариты 26 х 62 х 230 мм. Можно приобрести ее со специальным адаптером, позволяющим крепить не только на горизонтальную поверхность, но и на стены или даже непосредственно к сигнальной лампе.


Окончательная комплектация зависит от Ваших пожеланий. К тому же стоит учесть, что брендовые итальянские аксессуары достаточно дорогостоящие. При желании можно лампу, фотоэлементы и даже пульты заменить на более дешевые аналоги китайского производства (мы поможем подобрать проверенные модели при необходимости). Кстати, иногда полный набор с дополнительными аксессуарами стороннего производства может выйти дешевле неполного с «родными».

Получите бесплатную консультацию наших специалистов по возможным комплектациям автоматики, акциям и подходящим аналогам.

Технические характеристики линейки Roger H30 и реальная область применения

Как уже упоминал в описании комплектации, линейка Roger H30 имеет несколько модификаций. Разницу в типе концевых выключателей уже рассмотрели, теперь разберемся в обещанных и реальных возможностях моделей для перемещения створок 400 и 600 кг весом. Для начала приведу данные из документации производителя.

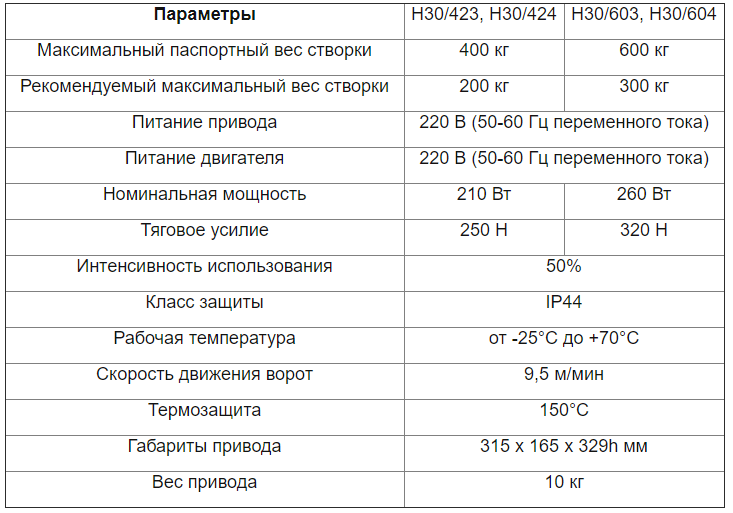

Паспортные данные модели Roger H30:



Как видим, привод (и в частности сам двигатель) требует питания от сети переменного тока 220 В.

Класс защиты IP44 говорит о том, что от пыли более 1 мм в диаметре и брызг воды в любых направлениях (в том числе из-под колес) механизм надежно защищен корпусом.

Приятно удивил диапазон рабочих температур: от -25°С до +70°С. Обычно производители перестраховываются, даже при отсутствии в конструкции полимеров все равно указывают стандартные от -20°С до +50°С. Здесь же разработчики уверены, что металлу редуктора, а также другим элементам механизма, даже на сильном холоде и жаре ничего не будет – автоматика выдержит подобные испытания.

Интенсивность использования указана в рамках 50%, что говорит о полупромышленном назначении привода. На практике это означает, что периоды работы и отдыха двигателя должны быть одинаковы: сколько работал, столько должен затем отдохнуть (скажем, 5 минут работает – 5 отдыхает, но все же это не промышленный привод, поэтому недопустимо гонять его полчаса-час даже с последующим перерывом).

Нагрузки для H30/424 и H30/604 предусмотрены разные: первый рассчитан на вес до 400 кг, второй – до 600 кг. Естественно, что мощность и тяговое усилие второго будут также выше – 260 Вт и 320 Н по сравнению с 210 Вт и 250 Н первого. В принципе, указанные мощности соответствуют предполагаемым нагрузкам в идеальных условиях.

Как Вы уже, наверное, заметили, рекомендуемый вес створки вдвое меньше максимально допустимого. Этот пункт добавлен мною сознательно: зимой Ваша створка может обледенеть и покрыться снегом, примерзнуть и отклоняться ветром (что повысит трение и потребует дополнительных усилий от привода) – если все это случится одновременно, вес ворот станет вдвое большим (а то и втрое, если на створке много декоративных элементов и ниш). И вот эта «догруженная» створка должна «вписаться» в рекомендуемые производителем рамки. Причем Вы же понимаете, что также не на пределе сил, а с запасом, на износ гонять любую технику вредно.

Отдельно пару слов о самих воротах: если они вручную с трудом двигаются, застревают, местами виляют, самопроизвольно катятся в одну из сторон, то автоматизировать их в таком состоянии недопустимо. Сначала отрегулируйте створку, замените фурнитуру при необходимости (поможем выбрать качественную и недорогую), а лишь затем ставьте привод.

Не хотите разбираться досконально с дополнительными нагрузками, характерными именно для Вашего региона? Нужен совет относительно подходящей фурнитуры и модификации привода? Тогда звоните – доверьтесь опыту профессионалов.

Особенности модельного ряда Roger H30: строение и функциональность



Roger H30 - самоблокирующийся привод для откатных ворот весом до 600 кг. Есть модификация для створок до 400 кг и до 600 кг с магнитными или механическими концевыми выключателями.

Особенности механизма

В электромоторе используется два прецизионных подшипника, обеспечивающие бесшумную работу на скорости 1400 оборотов в минуту. Для защиты мотора от перегрева предусмотрено наличие термостата, порог срабатывания которого составляет 150°С.


Основа корпуса, которая является несущей конструкцией для всего механизма, выполнена из алюминия, литого под давлением. При малом весе такой основы, она обеспечивает высокую степень защиты, не подвержена коррозии и обладает высокой прочностью.

Ведущий вал снабжен радиальными подшипниками с термостойкой смазкой, которые имеют дополнительную защиту в виде двухсторонних контактных уплотнений. Количество смазочного материала рассчитано на весь срок эксплуатации.

Стальной червяк в сочетании с бронзовой внутренней шестерней обеспечивают оптимальную работу без излишнего нагрева, со сниженным трением и износом. Отсутствие полимеров в конструкции подтверждает соответствие привода нашим климатическим условиям.

Ведущая шестерня имеет защитный кожух, так что движущиеся части механизма максимально скрыты. Это повышает безопасность привода для людей (в первую очередь для детей).

Привод снабжен энкриментным энкодером, постоянно контролирующим положение створки. Он не только позволяет останавливать створку в точно заданной точке, но и включает реверс при столкновении ворот с препятствием.

Червячная передача обеспечивает самоблокировку. Дополнительные замки не нужны.


При отсутствии электроэнергии в сети оборудование можно разблокировать, чтобы створку можно было открывать вручную. Для этого предусмотрен специальный механизм, защищенный ключом от посторонних, и снабженный алюминиевой рукояткой для упрощения разблокировки. Предусмотрен микровыключатель, который при аварийной разблокировке предотвратит непреднамеренное включение привода, что повышает безопасность.

Возможности блока управления

Для модельного ряда Roger H30 используется плата управления R70/103AC. Располагается она вертикально, что снижает риск повреждения конденсатом или слоем пыли. К тому же предусмотрено наличие защитной крышки для блока.

Блок управления работает по микропроцессорной логике, что расширяет функциональность. Сам микропроцессор снабжен изолированным электропитанием, чтобы настройкам не повредили никакие электрические помехи. Плата снабжена предохранителями для защиты электроники от коротких замыканий и варисторами, оберегающими от повышенного напряжения в сети.


Блок управления имеет два режима настройки: основной для задания самых необходимых параметров, позволяющих системе функционировать, а расширенный – для более детальной настройки системы (что обычно делают опытные монтажники). В большинстве случаев можно оставить заводские настройки без изменений. Есть возможность запустить тестовый цикл работы привода, чтобы автоматически задать точки остановки и основные временные интервалы, а также замедление – проделывать вручную это не потребуется.

Плата H70/103AC – современная, продуманная, снабженная электронным дисплеем для контроля состояния техники и упрощения программирования. Вокруг дисплея расположены программные кнопки, позволяющие перемещаться по меню параметров и увеличивать/уменьшать их значение. При задании настроек два левых сегмента дисплея отражают номер рассматриваемого параметра, а два правых – текущее значение.


Настраиваются разные режимы работы: полуавтоматический, присутствие оператора, пошаговый (с разным алгоритмом работы), автоматический и многоквартирный дом (коллективное использование – сигнал с чужого пульта не зажмет Вас в проезде). Режим «калитки» позволит открывать ворота для пешеходного прохода без необходимости «гонять по полной».

При частых сбоях в электросети можно задействовать автоматическое закрывание после сбоев, тогда привод при подаче напряжения проверит состояние ворот и закроет их при необходимости.

Время работы может быть установлено в диапазоне 2-60 с, но можно продлить до 120 с. Время паузы перед автоматическим закрыванием регулируется в пределах 90 с, но при необходимости можно задать в минутах – от 2 до 9 минут.

Усилие мотора регулируется в 8 режимах. При необходимости можно изменить усилие при старте и при замедлениях. Возможно задействование плавного пуска. Обратный рывок в начале маневра открывания позволит «сорвать» примерзшую створку. Плавная остановка позволяет использовать оборудование в щадящем режиме и продлять срок службы.

Можно подключить сигнальную лампу (импульсно-световую) и лампу освещения. Сигнальная может работать как только во время движения ворот, так и с предварительным миганием за 4 с до включения мотора. Лампа освещения может работать во время движения ворот или определенное время после окончания маневра (стандартное 3-90 с или расширенное 2-9 мин).

Подключаются фотоэлементы, причем можно настроить реакцию при их срабатывании во время открывания и закрывания. Есть несколько видов реакции на выбор: остановка с последующим реверсом, немедленный обратный ход или временная остановка с возобновлением движения при восстановлении луча. Можно настроить систему и таким образом, чтобы ворота закрывались автоматически через 6 с после пересечения луча. А функция фототеста проверит работоспособность устройства перед маневром.

Предусмотрена функция обнаружения препятствий. Чувствительность при этом также может настраиваться.

Клеммные колодки являются съемными, чтобы упростить подключение периферийных устройств. Для встраиваемого радиоприемника Roger есть отдельный специальный разъем.

Выводы и рекомендации

Модификации H30/423 и H30/424 мощностью 210 Вт рассчитаны на створку до 400 кг (200 кг без учета дополнительных нагрузок), модели H30/603 и H30/604 мощностью 260 Вт можно использовать со створками до 600 кг (300 кг).

Интенсивность использования – 50%, т.е. полупромышленное назначение. Можно использовать привод на достаточно часто открываемых воротах жилого сектора (частных и небольших многоквартирных домах).

Широкая функциональность, возможность настроить работу индивидуально делают использование модели удобной. Настроить основные функции можно самостоятельно, для более тонкой и точной настройки дополнительных опций рекомендуется пригласить специалиста.

Редуктор модели полностью металлический, причем совместимость стального червяка с бронзовой внутренней шестерней считается наиболее оптимальным: снижаются трение, нагрев и износ данного узла. Выбранные для конструкции привода материалы подходят для нашего климатического пояса.

При этом для нашего климата стоит использовать модификации с магнитными концевыми выключателями, хотя механическая система и несколько дешевле. Геркон не реагирует на помехи зимой и всегда подает только корректные сигналы.

Оборудование имеет привлекательный дизайн, надежный корпус, продуманное строение. Аксессуары бренда стильные, качественные, но дорогие. Есть возможность заменить аналогами при желании.

Линейка Roger H30 – действительно качественная европейская автоматика от известного производителя. Собирается на современном оборудовании с применением роботизированных систем. К недостаткам можно отнести цену – можно найти аналоги по более доступной стоимости.
