Roger G30

Код товара:
161

Есть в наличии
Бесплатная доставка

Цена: 0 грн.

Описание

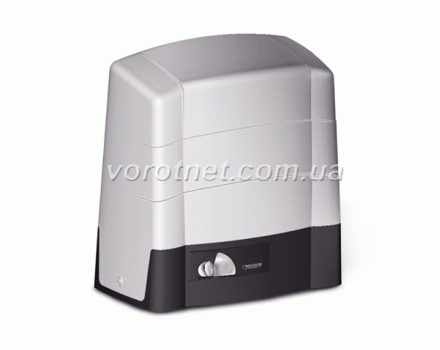

Автоматика Roger G30 для средних и тяжелых откатных ворот 400-1200 кг


Производитель позиционирует серию Roger G30 как автоматику для сверхтяжелых откатных ворот: есть модели, рассчитанные на створки весом от 1,5 до 2,5 тонн весом (4 модификации, каждая может быть с механическими или магнитными концевыми выключателями). Кроме привода используются обязательные и дополнительные аксессуары. Рассмотрим возможные варианты комплектации автоматики данной линейки.

Комплект Roger G30 MAXI

G30/1504

(до 1,5 т)

G30/1804

(до 1,8 т)

G30/2204

(до 2,2 т)

G30/2501

(до 2,5 т)

G30

Электропривод G30со встроенным блоком управления R70/103AC и радиоприемником, монтажный набор

1 шт

H80/TX22

Пульт дистанционного управления двухканальный

2 шт

М 4

Зубчатая рейка из оцинкованной стали

4 м

R92/LR1

Сигнальная лампа с платой модуляции световых вспышек

1 шт

R90/F1E

Фотоэлементы безопасности

Пара


Комплект Roger G30 MINI

G30/1504

(до 1,5 т)

G30/1804

(до 1,8 т)

G30/2204

(до 2,2 т)

G30/2501

(до 2,5 т)

G30

Электропривод G30со встроенным блоком управления R70/103AC, радиоприемником, магнитными концевыми выключателями, монтажный набор

1 шт

H80/TX22

Пульт дистанционного управления двухканальный

2 шт

М 4

Зубчатая рейка из оцинкованной стали

4 м


Дополнительные аксессуары

H80/TX22

Пульт дистанционного управления двухканальный

М 4

Зубчатая рейка из оцинкованной стали

R92/LR1

Сигнальная лампа с платой модуляции световых вспышек

R90/F1E

Фотоэлементы безопасности

R85/60ES

Ключ-выключатель

R91/AN1/LR1

Антенна с адаптером для крепления к лампе


Далее мы рассмотрим автоматику этой серии со всех сторон: варианты комплектации, технические параметры, пределы применения, доступные функции и даже строение. Только анализ всех составляющих может дать полное представление о приводе и его реальных возможностях. Буду придерживаться схемы:

  • Обязательные и дополнительные элементы комплектации, особенности выбора типа концевиков
  • Паспортные данные на приводы серии Roger G30 и реальные пределы применения моделей
  • Функциональные возможности и устройство механизма линейки G30
  • Выводы и рекомендации

Вы можете  же воспользоваться бесплатной консультацией наших специалистов. Эксперты оценят именно Вашу ситуацию: размеры ворот, интенсивность работы, климатические особенности региона, чтобы подобрать модель оптимально. С нами Вы получаете:

  • бесплатную консультацию экспертов по выбору модели и комплектации;
  • оптовую цену без посреднических переплат и оплату при получении;
  • быструю доставку до ближайшего отделения выбранного грузоперевозчика;
  • дополнительные бонусы благодаря акциям, специальным предложениям и скидкам.

Рекомендованная нашими экспертами автоматика гарантирует дополнительные преимущества:

  • год тест драйва – в течение года тестируете работу автоматики с возможностью вернуть б/у технику и получить возврат средств в полном объеме;
  • обслуживание в нашем сервисном центре без необходимости обращаться к производителю или в официальные представительства бренда;
  • подготовка техники к установке своими руками: программирование и проверка основных функций, предоставление пошаговых инструкций, консультация монтажников по телефону – Вы гарантированно сможете установить такой привод и сэкономить порядка 50 евро на услугах монтажных организаций.


Позвонив нам по указанным телефонам, Вы не только сможете быстро выяснить особенности модельного ряда автоматики Роджер, но и перепоручить выбор подходящей для Ваших условий модели привода нашим специалистам. Консультация для посетителей сайта абсолютно бесплатна.


Обязательные и дополнительные элементы комплектации, особенности выбора типа концевиков

В целом возможности автоматики определяются именно приводом и его блоком управления. Но для автоматизации ворот потребуется еще как минимум одно устройство управления и зубчатая рейка, благодаря которой вращение шестерни привода будет превращаться в линейное движение самой створки. Именно поэтому комплектация MINI содержит пульты ДУ и 4 метра рейки. Остальные элементы являются дополнительными аксессуарами, но желательно приобретать хотя бы устройства безопасности.


Даже минимальная комплектация имеет вариации. Дело в том, что линейка приводов представлена не только 4 вариантами по максимально допустимому весу створки (а это разная мощность и тяговое усилие), но и модификациями с механическими или магнитными концевыми выключателями. Вопрос допустимого предела применения рассмотрю детальнее в следующем разделе. Здесь коснусь выбора типа концевых выключателей.

Система механических концевых выключателей представлена парой лапок-кронштейнов на зубчатой рейке и механическим датчиком на самом приводе: при полном открывании или закрывании один из кронштейнов отклоняет торчащую из корпуса пружину, которая в свою очередь нажимает на одну из двух микрокнопок сбоку – привод получает сигнал остановить двигатель.


Данная система в теплое время года работает без проблем, но уже при первых заморозках может давать сбои: пружина и кнопки примерзают, лед и снег на зубчатой рейке нажимают датчик через каждые пару сантиметров. Автоматика может получать некорректные сигналы, отказываться запускать двигатель или останавливать его.

Выход из положения: своевременно очищать зубчатую рейку от любых «довесков», а при замерзания датчика отогревать его перед запуском автоматики (феном, например). Износ кнопок и пружины в зимних условиях из-за чрезмерного физического воздействия также будет повышенным. Естественно, что в Италии привод с «механикой» работать будет круглый год без осложнений, а у нас может потребовать повышенного внимания зимой.

Система магнитных концевых выключателей несколько дороже (почему и не пользуется популярностью в теплых странах), но зато не реагирует на внешние погодные условия. Принцип работы остается тем же, но используется пара разнополярных магнитов на рейке и датчик-геркон, реагирующий исключительно на магнитное поле.

В этом случае физического воздействия нет, окисления и даже износа контактов не ожидается – они запаяны внутрь колбы с инертным газом, так что система максимально надежна и долговечна.

Вы вправе выбрать привод с механическими концевыми выключателями, но я бы рекомендовал все же остановиться на модификациях с магнитной системой.

Итак, под приводом Roger G30 подразумевается сам электродвигатель с червячной передачей, встроенный блок управления, система концевых выключателей, ключи разблокировки, а также монтажное основание и крепежный набор. Внешне корпус у всех модификаций данной линейки выглядит одинаково, а разница состоит именно в электромоторе подходящей мощности.


Система дополняется зубчатой рейкой. Данный материал изготавливается в виде метровых отрезков из оцинкованной стали или полимера с определенным модулем зубьев (в данном случае подходит М4). Полимеры брать не рекомендуем, так как свойства этого материала может изменяться под влиянием слишком высоких или низких температур, а в нашей стране обеспечить ему оптимальные условия не представляется возможным.

Из данных отрезков необходимо «собрать» непрерывную рейку, длина которой будет примерно на 1м больше ширины проезда (привод стоит несколько в стороне, до него надо «дотянуться», чтобы зубья рейки совместились с зубьями внешней шестерни и осталось место для крепления кронштейна).

Именно ввиду того, что ворота у всех могут быть разными, поставщики иногда не указывают данный элемент в комплектации.


Мы исходим из среднестатистических данных – чаще всего ворота имеют ширину порядка 3м, поэтому включаем в комплект 4м стальной оцинкованной зубчатой рейки с крепежными элементами. Большинству клиентов этого оказывается достаточно, а при более широком проезде необходимо будет просто дозаказать нужное число элементов.

В минимальный комплект рекомендуется включить пару пультов дистанционного управления H80/TX22 (при необходимости их число можно увеличить). Принимать сигнал от пультов будет встраиваемый радиоприемник H93/RX22A/I, для которого на плате предусмотрен специальный разъем. Работает пара на частоте 433,92 МГц. Динамическое кодирование исключает возможность перехвата и дублирования сигнала.


Данная модель пульта – двухканальная, т.е. на устройство можно записать две команды, к примеру, полное и частичное открывание одних ворот либо же открывание двух разных (например, въездных и гаражных). Если имеются еще шлагбаум на въезде в коттеджный городок, роллеты или иные устройства - есть четырехканальные модели пультов.

Вышеперечисленных элементов уже достаточно, чтобы ворота могли работать в автоматическом режиме. Но это все же рекомендованная комплектация, а не единственно верная. Так Вы можете отказаться от пультов и установить ключ-кнопку, скажем, на посту охраны. Именно она будет основным устройством управления.

Однако практика показывает, что пульты являются наиболее удобным средством подачи команд, действуют на расстоянии, позволяют ни от кого не зависеть, не выходить из автомобиля, подъезжать к уже распахнувшимся воротам без дополнительного ожидания.

Чаще всего пульты берут в качестве основного устройства, но дополняют систему резервной системой управления. Вариантов здесь множество: кнопки, ключ-кнопки, кодовые и радиокодовые клавиатуры, жетоноприемники, считыватели трансподерных карт и не только. Естественно, комплект станет несколько дороже, но при потере брелока или севшей батарейке в пульте не понадобится разблокировать привод и открывать ворота вручную.

У данного производителя есть целый ряд моделей ключей-выключателей и кодовых клавиатур. К примеру, можно рекомендовать следующие:


К числу действительно важных аксессуаров можно отнести фотоэлементы и сигнальную лампу. Эти устройства необходимы для обеспечения безопасности.

Фотоэлементы – парные устройства, которые устанавливаются по разные стороны проезда друг напротив друга и сканируют воротный проем инфракрасным лучом. Основным назначением данного аксессуара является предотвращение столкновения створки с кем-либо или чем-либо: если при закрывании автомобиль, ребенок, животное или еще кто-то пересечет луч, то система получит сигнал о наличии препятствия на пути створки и включит реверс. То есть автоматика среагирует до реального удара (а не после, как действуют другие датчики обнаружения препятствий).

Многофункциональная плата данной линейки приводов позволяет использовать несколько пар фотоэлементов, причем с разной логикой работы. Можно настроить, чтобы створка просто останавливалась при прерывании луча, а после исчезновения преграды продолжила движение. Установка закрывания ворот спустя 6с после освобождения луча будет действовать как автоматический режим работы ворот: открыли, проехали, ворота сами закрылись через 6 секунд.


Можно порекомендовать модель фотоэлементов RogerR90/F1E: округлые, компактные, стильные, способные сканировать проезд до 15 м шириной. Установить можно на столбы или же приобрести дополнительные стойки, чтобы разместить на некотором расстоянии от ворот и на разной высоте.

Сигнальная лампа информирует окружающих о движении ворот. Оранжевое мигание хорошо заметно и ассоциируется со светофором, так что подсознательно повышает бдительность пешеходов, а водителю показывает, что сигнал получен. Если же будет виден свет лампы до нажатия пульта, это подскажет, что сейчас ворота открываются/закрываются по сигналу другого пользователя (жены, тестя, соседа по многоквартирному дому), так что не стоит спешить «нырять» в открытый проем.

Рекомендовать можно модель сигнальной лампы RogerR92/LR1, которая снабжена платой модуляции световых вспышек. Данное устройство высотой 135 мм и диаметром 128 мм имеет яркий оранжевый корпус из ударопрочного ABS-пластика. Класс защиты IP54 говорит о пыле- и водонепроницаемости. Есть похожая лампа, действующая как лампа освещения без мигания.

Еще одним полезным аксессуаром является антенна R91/AN1/LR1. Благодаря ей пульты будут действовать на расстоянии 150 м. К тому же устанавливаться данное устройство может на горизонтальные поверхности, а со специальным адаптером – на вертикальные стены или даже на корпус сигнальной лампы.


Окончательную определяете Вы сами: что будет удобнее, сколько потребуется элементов управления или безопасности.

Обращаю внимание: часто есть возможность заменить брендовые аксессуары аналогами стороннего производства по более низкой цене. На функциональности и мощности автоматики это никак не отразится, а стоимость комплекта может снизить.

Узнать больше о модификациях привода и аксессуарах, в том числе доступных с данной линейкой аналогах, проверенных временем, можно у наших специалистов. Вам достаточно указать свой номер в форме регистрации или же позвонить по указанным на сайте телефонам, чтобы получить бесплатную консультацию экспертов.

Паспортные данные на приводы серии Roger G30 и реальные пределы применения моделей

В линейке Roger G30 есть несколько модификаций, предназначенных для ворот разного веса: для створок до 1500, 1800, 2200 и 2500 кг. При этом поставляться модели могут как с механическими, так и с магнитными концевиками. О выборе типа концевиков я уже рассказал, теперь стоит разобраться с характеристиками и пределами применения моделей.

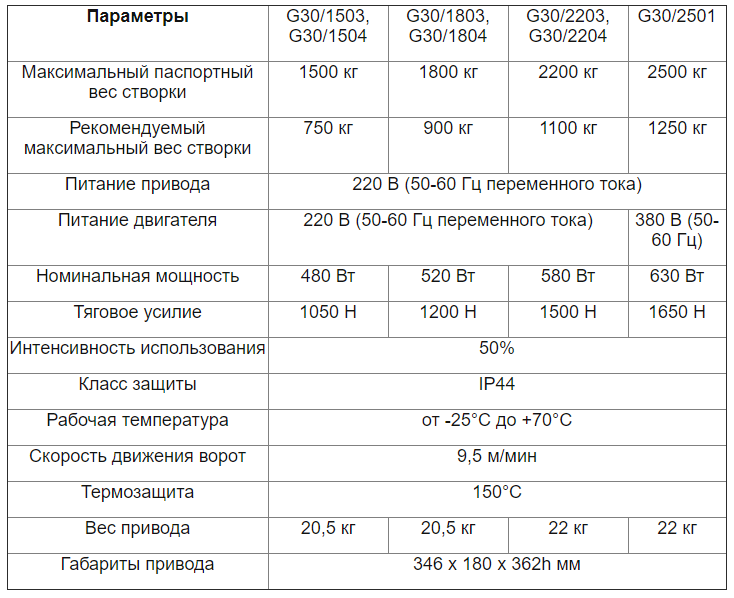

Технические значения модели Roger G30:


Модель G30/2501 требует питания 380В переменного тока, обеспечивает мощность в 630Вт и тяговое усилие в 1650Н – это самый «выносливый» привод, рассчитанный на створки до 2,5 тонн, который, прочем, особым спросом не пользуется.

Остальные модели питаются от обычной электросети переменного тока напряжением 220В, при этом также показывая высокую мощность от 480 до 580Вт при тяговом усилии от 1050 до 1500Н в зависимости от модификации. Данные показатели действительно подтверждают, что приводы способны работать с очень тяжелыми воротами. При этом указанный максимальный вес согласно паспорту – это максимальный порог, который превышать недопустимо.

К тому же он подразумевает «чистую» нагрузку на привод только от веса створки в идеальных условиях без влияния других факторов. Но в реальности корректировки поступают в связи с такими параметрами как:

  • Размер: чем больше створка, тем больше необходимо усилий для ее перемещения, поэтому вес и длина обратно пропорциональны, длинная створка не должна быть слишком тяжелой, хотя приближаться к максимальному параметру по весу недопустимо даже с короткой – все равно работа будет на износ.
  • Качество фурнитуры: повышенное трение, перекосы створки, несбалансированность ворот - преодолевать подобные нагрузки автоматика не рассчитана. Ворота необходимо отрегулировать до установки привода, при необходимости заменить фурнитуру качественной (выбрать фурнитуру можно здесь).
  • Климатические «довески»: в нашей стране створка может обледенеть или «догрузиться» снегом, который набивается во все ниши и декоративные элементы полотна, вес при этом может увеличиться в 2-3 раза. Несколько меньше влияет на откатные ворота ветер, хотя сильные порывы способны сбивать траекторию движения, повышать трение, «подтормаживать» ход створки.
  • Временные факторы: подмерзшую створку придется «срывать».

Учитывая все эти дополнительные нагрузки, мы приводим в таблице технических характеристик рекомендованный максимальный вес – вдвое меньше паспортного, чтобы со всеми возможными «довесками» ворота все же «втиснулись» в максимально допустимые рамки. Опять же – лучше дать некоторый запас, а не гонять технику на пределе возможностей. Даже с учетом «сокращенного» предела применения видим, что серия Roger G30 действительно способна работать с тяжелыми воротами от 750 до 1250 кг.

Интенсивность работы приводов серии составляет 50%, что говорит о полупромышленном назначении автоматики: половину цикла мотор может работать, половину должен отдыхать. Гонять створку без отдыха нельзя, как в промышленных приводах со 100% интенсивностью, но и ограничений на пару десятков открываний в сутки, как у бытовых, здесь нет. Допустимо ставить на ворота компаний и организаций, где движение транспорта не очень активное, чтобы мотор успевал остыть.


В дополнительной защите от атмосферных явлений привод не нуждается: класс защиты корпуса IP44 подтверждает, что внутрь механизма не попадет пыль более 1 мм в диаметре, дождевая вода и брызги из-под колес.

Особого внимания требует указанный диапазон рабочих температур: от -25°С до +70°С. Он косвенно подтверждает, что пластик в конструкции не используется (в этом убедимся в следующем разделе, когда заглянем под крышку). Именно полимеры чаще всего требуют выдерживать рамки от -20°С до +50°С, за пределами которых сам материал меняет свои свойства, может становиться хрупким или пластичным.

Уточнить, какую модификацию лучше всего подобрать именно для Ваших ворот с учетом возможных дополнительных нагрузок и необходимой интенсивности открываний, можно по указанным на сайте телефонам.

Функциональные возможности и устройство механизма линейки G30

Реальные возможности техники во многом зависят от выбранных технологий, узлов и материалов. Окрашенная жесть только внешне напоминает окрашенную сталь, но по своим свойствам далека от нее. Так и с деталями привода – важно что, как и из чего сделано.

Внешне привод очень даже стильный – к разработке дизайна подошли серьезно.


В линейке приводов Roger G30 есть модели с магнитными и механическими концевыми выключателями. Отличить внешне приводы легко: в модификациях с «механикой» над внешней шестерней из привода торчит пружинка датчика, геркон магнитной системы за пределы корпуса не выступает.


Модели, рассчитанные на разные нагрузки, отличаются двигателем: чем выше предел применения, тем более мощный (и крупный) двигатель. В остальном приводы похожи, поэтому рассмотрим особенности линейки в общем.

Двигатель работает на скорости 1400 оборотов в минуту. Благодаря использованию прецизионных подшипников работа мотора легкая и практически бесшумная. Для защиты электромотора от перегрева предусмотрен термостат, который срабатывает при 150°С.

Крутящий момент от двигателя передается с помощью червячной передачи. Такой тип редуктора считается наиболее простым, надежным и безотказным. Тем более что в данном случае все элементы выполнены из металла. Червячный винт не просто изготовлен из стали, но и проходит закалку и прецизионную шлифовку, чтобы надежность редуктора была максимальной.

Червяк – стальной, внутренняя шестерня – бронзовая, что снижает трение узла, не позволяет ему перегреваться, а также повышает КПД привода в целом.

На валу редуктора используются радиальные подшипники, которые имеют двухстороннюю защиту контактными уплотнениями, а запас термостойкой смазки внутри них рассчитан на весь срок службы привода.

Предусмотрено наличие энкодера – датчика положения створки. Благодаря ему автоматика в любой момент времени точно знает положение ворот, контролирует точность остановки, а также позволяет обнаруживать препятствия и включать реверс при необходимости.

Червячная передача обеспечивает самоблокировку: при остановленном двигателе сдвинуть вручную створку не получится, так как все зубчатые передачи остаются в надежном зацеплении. Но если система обесточена, задействуется механизм разблокировки: в нижней части привода есть алюминиевая рукоятка, защищенная ключом (идет в комплекте). После разблокирования можно перемещать ворота вручную (для этого нужен доступ к самому приводу, так что от калитки отказываться не стоит).

Само основание корпуса выполнено из литого под давлением алюминия, что обеспечивает защиту механизма от внешних воздействий, причем без разрушений со временем (коррозии данный материал не подвержен). Дополнительно все посадочные места корпусных элементов и подшипников центрированы и обработаны с высокой точностью, чтобы взаиморасположение элементов было максимально правильным.

Функциональные возможности и настройка блока управления

Блок управления серии R70 является встроенным, что упрощает монтаж. Плата расположена вертикально, так что пыль на поверхности ускоренными темпами скапливаться не будет, а также снижается риск разрушения каплями конденсата. К тому же блок имеет дополнительный пластиковый колпак-крышку.


Электронная плата является многофункциональной, современной, максимально упрощенной для настройки. Клеммы являются съемными, чтобы удобно было подключать аксессуары. Для программирования предусмотрено несколько кнопок и специальный дисплей. С помощью подробных инструкций по монтажу выставить необходимые значения каждого параметра не составит труда.

Ряд параметров уже выставлены «по умолчанию», и данные базовые настройки зачастую можно использовать без изменений. Возможность запустить тестовый обучающий цикл позволит автоматически определить конечные точки и время замедления – задавать программно эти значения уже не придется.

Рассмотрим вкратце, какие функции предусмотрены в данной линейке приводов:

Режим работы задается из следующего перечня: полуавтоматический, автоматический, пошаговый, присутствие оператора, многоквартирный дом.

Режим «калитки» позволяет настроить частичное открывание.

Автоматическое закрывание – функция проверки состояния ворот после сбоя в подачи электропитания, при необходимости ворота будут закрыты автоматически.

Время работы задается в пределах 2-120 с. Время автоматического закрывания регулируется от 2 до 90 с, но при необходимости можно выставить в рамках 9 минут.

Усилие мотора устанавливается в один из 8 режимов. Можно задавать усилие при старте или во время замедления.

Есть функции плавный пуск, обратный рывок, замедления перед концом маневра.

Функция обнаружения препятствий является регулируемой: чувствительность датчика настраивается, при превышении данного порога привод считает преграду непреодолимой и отключает двигатель (он не работает до перегорания). Зимой требует корректировки, чтобы не реагировала на тонкий слой снега или примерзание.

Устройства безопасности (лампа, фотоэлементы) не только можно подключать, но и задавать разные логики работы. Лампа может мигать при движении створки, включаться заранее (предварительное мигание), а может подключаться осветительная, горящая установленное в настройках время. Фотоэлементы при срабатывании могут останавливать створку или включать реверс, а могут лишь приостанавливать, а при освобождении луча створка будет продолжать движение или закрываться

Возможностей предусмотрено очень много, что именно настраивать – решать Вам. Но сам производитель предусмотрел достаточно тонкую индивидуальную настройку.

Выводы и рекомендации

Линейка приводов Roger G30 предназначена для тяжелых ворот и представлена моделями различной мощности:

  • G30/1503, G30/1504 мощностью 480 Вт для створок до 1,5 т (750 кг рекомендованный мах);
  • G30/1803, G30/1804 мощностью 520 Вт для створок до 1,8 т (900 кг рекомендованный мах);
  • G30/2203, G30/2204 мощностью 580 Вт для створок до 2,2 кг (1100кг рекомендованный мах);
  • G30/2501 мощностью 630 Вт для створок до 2,5 кг (1250 кг рекомендованный мах).

Рекомендованные параметры веса следует уменьшать вдвое для использования в нашей стране: зимой лед, снег, примерзание створки, торможение о слой снега и тому подобные факторы «догружают» створку. Оставлять запас мощности следует в любом случае – техника не должна работать на износ.

Приводы имеют полупромышленное назначение и могут использоваться с интенсивностью 50%. Это означает, что двигателю для остывания необходимо времени не менее, чем потраченного на работу: например, 5 минут работает, 5 отдыхает. Использовать можно на тяжелых воротах жилого сектора, а также на въездах на территорию компаний, где есть возможность проконтролировать обязательный отдых двигателя (без непрерывных потоков транспорта и множества пользователей).

Редуктор модели полностью металлический: закаленный стальной червяк, бронзовая внутренняя шестерня, стальной вал. Используются качественные подшипники. Никакого пластика и втулок. Такие материалы соответствуют условиям работы в нашей стране. Температурный режим -25°С до +70°С это подтверждает.

Представлены модификации с механическими и магнитными концевыми выключателями. Механические дешевле, но могут в зимний период подавать некорректные команды и требовать отогревания датчика и очистки зубчатой рейки от снега и льда. Рекомендую выбирать модели с магнитной системой концевых выключателей, более подходящей для нашей страны.

Блок управления многофункциональный, снабжен дисплеем для упрощения программирования. Плата имеет вертикальное положение и закрыта пластиковой крышкой. Клеммы съемные, что упрощает подключение периферии.

Функций предусмотрено очень много, большинство действительно полезных и необходимых. Возможна оптимальная настройка для каждого конкретного случая. Настройку можно выполнить самостоятельно (сэкономив 50 евро на услугах специалистов), хотя «тонкую» настройку рекомендовано доверять профессионалам.

Автоматика не только выглядит привлекательно, но и выполнена качественно. Собственные производственные мощности компании Roger Technology оборудованы по последнему слову техники: сборочные линии даже роботизированы. Бренд выпускает все комплектующие для автоматики от электродвигателей и электроники до корпусов и аксессуаров. Компания занимается не только выпуском, но и совершенствованием техники: патенты на собственные разработки только подтверждают данный факт.

Техника бренда действительно качественная и подходящая для нашей страны. Единственный минус – довольно высокая стоимость. Удешевить стоимость комплекта можно заменой брендовых аксессуаров аналогами.

Звоните, если остались еще вопросы относительно модификаций линейки. Получите консультацию экспертов по поводу подходящих для Вас моделей и доступных аксессуаров.
