Автоматика для откатных ворот Edinger I12

Код товара:
261

Есть в наличии

Цена: 11895 грн. 10980 грн.

Описание

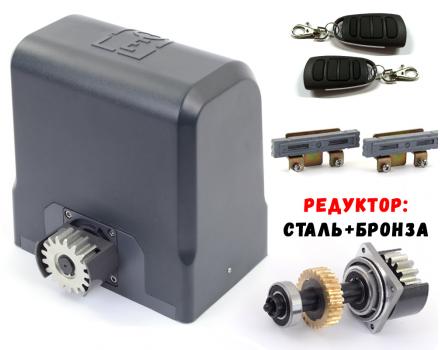

Edinger I12 – мощная автоматика для откатных ворот

В линейке автоматик для откатных ворот от компании Edinger пополнение. Появилась еще одна модель с червячным редуктором и мощным мотором. Такая автоматика способна передвигать ворота весом до 1200 кг.

Комплект Edinger I12 MINI - 260 € 240 €

  • Привод Edinger I12 – 1 шт.
  • Пульт ДУ 4-х канальный - Dialog - 2 шт.

Комплект Edinger I12 MINI2 - 298 € 278 €

  • Привод Edinger I12 – 1 шт.
  • Пульт ДУ 4-х канальный - Dialog – 2 шт.
  • Зубчатая рейка стальная оцинкованная - GEAR RACK – 4 шт.

Комплект Edinger I12 MAXI – 328 € 308 €

  • Привод Edinger I12 – 1 шт.
  • Пара датчиков безопасности - Sensore – 1 шт.
  • Сигнальная лампа - Lampada – 1 шт.
  • Пульт ДУ 4-х канальный - Dialog – 2 шт.
  • Зубчатая рейка стальная оцинкованная - GEAR RACK – 4 шт.

Комплект Edinger I12 LUX – 378 € 358 €

  • Привод Edinger I12 – 1 шт.
  • Пара датчиков безопасности - Sensore – 1 шт.
  • Сигнальная лампа - Lampa – 1 шт.
  • Пульт ДУ 4-х канальный - Dialog – 2 шт.
  • Зубчатая рейка стальная оцинкованная - GEAR RACK – 4 шт.
  • GSM-модуль (для управления автоматикой с телефона) - GSM-MODUL – 1 шт.


Дополнительные аксессуары

  • GSM-MODUL – позволяет управлять автоматикой с телефона – 49 €
  • REC-2 – позволяет увеличить количество возможных пультов или же соединить две автоматики разных производителей – 20 €
  • Dialog - Пульт ДУ 4-х канальный – 15 €
  • Sensore - Пара датчиков безопасности – 20 €
  • Lampa - Сигнальная лампа – 10 €
  • GEAR RACK - Зубчатая рейка, стальная оцинкованная (1 метр) – 10 €

* - Пересчет на гривны происходит по курсу валюты на межбанке в день заказа

Давайте же разберем данную автоматику по винтикам.

Начнем с привода – движущего механизма.

Привод

Сняв крышку и заглянув внутрь увидели мотор-редуктор, плату управления и геркон.

Двигатель у автоматики Edinger I12 асинхронный, в обмотке используется медь. Имеется защита от перегрева – после 150°С предохранитель срабатывает и выключает работу мотора.

Как и в остальных моделях от данного производителя, в Edinger I12 не используются пластиковые детали. Редуктор червячный металлический, в паре с бронзовой ведущей шестерней дополняется стальной внешней шестерней. Такое сочетание считается самым лучшим.

Вал редуктора защищен резинометаллическими пыльниками, а для вращения используются закрытые подшипники.

Надежнее, чем магнитные концевики пока нет системы остановки. Такими датчиками оснащена и автоматика Edinger I12. Геркон, который размещен под крышкой корпуса посылает сигал на плату для остановки работы двигателя при полном открытии или закрытии ворот. Он реагирует на магнитное поле от датчиков в крайних точках зубчатой рейки.

Управляющий блок

Управляющий блок заслуживает особого внимания. Он представлен электронной платой, которую расположили вертикально, поэтому можно не боятся скопления на ней мусора и влаги, что дает дополнительную защиту от поломки. Также от перепада напряжения на плате есть варистор, который сгорает в первую очередь. Так что если возникла ситуация с перепадом напряжения, то сгорит не вся плата, а только данная деталь, которую заменить не составит особого труда и денежных затрат.

Все элементы, размещенные на плате подписаны. К тому же, шрифт большой и не нужно прищуриваться, чтобы прочесть, что написано.

Для задания настроек и дополнительных функций имеются различные резисторы, кнопки, dip-переключатели.

В комплекте Edinger I12 идет детальная инструкция по установке и настройке автоматики к работе. Поэтому что на плате и за что отвечает можно прочесть там, не будем на этом останавливаться.

Какие же дополнительные функции можно установить?

·         - Плавный старт

·         - Замедление по окончанию движения

·         - Смена режима сигнальной лампы – (она будет мигать или светить постоянно) - Включение/отключение фотоэлементов

·         - Подключение/отключение кнопки Стоп

·         - Тормоз при открытии

·         - Тормоз при закрытии.

Остальные элементы комплекта Edinger I12

Кроме привода, в комплекте вы найдете монтажную основу с крепежными элементами и ключом, которым в приводе меняется режим – ручной или автоматический. Зачем он нужен? Все просто. Червячный редуктор делает автоматику Edinger I12 самоблокирующей, благодаря чему не нужно использовать еще и замок для запирания. Но есть и обратная сторона медали – при отсутствии электричества ворота вручную открыть просто не возможно. На этот случай был предусмотрен механизм разблокировки. Просто нужно вставить ключ в замочную скважину на приводе и провернув его вытянуть лапку. Все, ворота без проблем можно двигать руками. Возвращается все назад действиями в обратном порядке.

Также в комплекте имеются магниты – датчики для геркона. Они с разной полярностью, поэтому один отвечает за остановку при полном открытии, а второй – при полном закрытии ворот. Магниты размещают по краям проема на зубчатой рейке, что приварена к нижней части ворот.

Кстати, что касается зубчатой рейки, то она стальная. Длина одной рейки – 1 метр, а нужное количество зависит от ширины проема. Также нужно учесть расстояние до внешней шестерни на приводе.

Для подачи установок приводу на открытие или закрытие ворот в комплекте имеется пара пультов. По желанию можно приобрести другое устройство управления – ключ-кнопку, GSM-модуль и т.п.

Полный комплект содержит сигнальную лампу и фотоэлементы – дополнительные устройства безопасности.

Итоги

Автоматика Edinger I12 обладает очень мощным двигателем, который способен двигать ворота весом до 1200 кг.

Покупая данную модель вы получаете много плюсов, а именно:

1.   Очень мощный двигатель

2.   Металлический редуктор, способным работать длительное время

3.   Магнитные концевые выключатели, что работают при любой погоде

4.   Многофункциональная плата управления

5.   Простота монтажа и настройки работы привода

6.   Акционная цена на комплекты

7.   Гарантия 5 лет

Комплект для автоматизации откатных ворот Edinger I12 можно забрать сразу у нас в магазине (находится по адресу: г. Киев, бульвар Академика Вернадского, 36В) либо же в отделении транспортной компании (на выбор: Новая Почта, Деливери или САТ). Платите тогда, когда получите и убедитесь в наличии всех деталей и отсутствии явных дефектов.
