Came BK-1800

Код товара:
142

Есть в наличии
Бесплатная доставка

Цена: 0 грн.

Описание

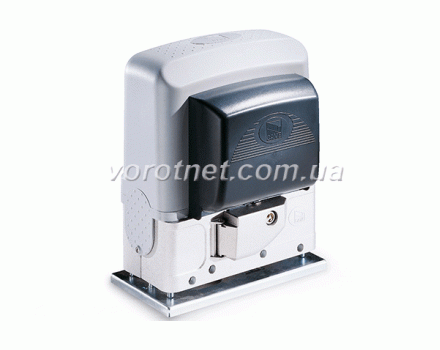

Привод Came BK-1800 для откатных ворот полупромышленного назначения


ECO - комплектация автоматики Came BK-1800

BK-1800. Привод с механическими концевыми выключателями для ворот c массой створки до 1800кг и длиной до 20,0м
1
AF43S. Одноканальный встраиваемый приемник
1
TOP-432NA. Двухканальный пульт дистанционного управления
2
Зубчатая рейка, модуль 4
4 м

MAXI - комплектация автоматики Came BK-1800

BK-1800. Привод с механическими концевыми выключателями для ворот c массой створки до 1800кг и длиной до 20,0м
1
AF43S. Одноканальный встраиваемый приемник
1
TOP-432NA. Двухканальный пульт дистанционного управления
2
Зубчатая рейка, модуль 4
4 м
DIR10. Фотоэлементы
1 пара
KLED. Сигнальная лампа
1
SET-E. Ключ-выключатель
2
A433N. Антенна TOP
1

Причины, по которым большое количество людей покупает у нас системы автоматизации ворот

    • Все оборудование имеет стоимость, которую рекомендуют производители, то есть без каких либо накруток.
    • Приводы, которые были рекомендованы нашими специалистами, можно тестировать в течение года. Именно на протяжении данного периода, Вы можете вернуть автоматику, если не устроит, как она работает. Со своей стороны мы вернем за нее деньги.
    • Вместе с рекомендованным оборудованием, мы Вам в подарок вышлем специальную пошаговую инструкцию, как установить самостоятельно автоматику – она разработана нашими инженерами.
    • В предоплате нет необходимости – расплатитесь, когда получите свой заказ.
    • После согласованной с Вами заявки, оборудование к Вам будет отправлено в течение суток.
    • Все приводы, которые рекомендовали наши специалисты, обслуживаются в нашем сервисном центре в течение всего периода эксплуатации.

    Содержание статьи:

    • Нагрузки, с которыми должна справляться автоматика.
    • Технические характеристики автоматики для откатных ворот Came BK-1800.
    • Интенсивность использования автоматики.
    • Привод Came BK-1800.
    • Мотор-редуктор.
    • Самоблокировка привода.
    • Плата управления и радиоприемник AF43S.
    • Механические концевые выключатели.
    • Пульт дистанционного управления TOP-432NA.
    • Зубчатая рейка.
    • Фотоэлементы DIR-10.
    • Сигнальная лампа Kled.
    • Ключ-выключатель SET-E.
    • Антенна TOP.

    Интенсивность использования автоматики

    Каждая модель приводов для автоматизации ворот характеризуется показателем интенсивности использования, который указывает на назначение автоматики: оно может быть бытовым или промышленным.

    Бытовое оборудование имеет показатель интенсивности до 40% и может использоваться только для перемещения ворот частного дома или дачи – это будет гарантировать долговечную работу.

    Приводы, которые имеют показатель более 40%, могут относиться к полу- или промышленному оборудованию.

    В нашем случае модель Came BK-1800 можно отнести к оборудованию полупромышленного назначения, поскольку привод имеет показатель интенсивности 50%.

    С таким значением автоматика может перемещать ворота, через которые проходит повышенный поток транспорта, но не слишком большой. Например, данный привод можно использовать на небольших автостоянках или парковках домов на несколько квартир.

    Вообще показатель интенсивности один из самых важных параметров по выбору воротного оборудования, поэтому не следует его игнорировать.

    Если Вы купите автоматику с запасом мощности, можете переплатить более чем в два раза, а эти возможности не будут использованы, но и покупка оборудования, которое будет работать на пределе, может привести к тому, что от постоянных перегрузок сгорит двигатель.

    Если у Вас возникают затруднения с правильностью выбора воротной техники по показателю интенсивности, рекомендую обратиться к нашему специалисту для бесплатной консультации по данному вопросу.


    Технические характеристики автоматики для откатных ворот Came BK-1800


    Нагрузки, с которыми должна справляться автоматика

    Во время своей работы, привод в штатном режиме должен справляться с такими нагрузками:

    • Длина и масса ворот.
    • Снег и обледенение.
    • Тугой ход ворот.
    • Ветровое давление.

    Длина и масса ворот являются постоянной нагрузкой. Здесь следует учитывать, что производитель Came в паспорте оборудования указывает максимально допустимые параметры ворот, которые нельзя использовать одновременно – эти значения являются обратно пропорциональными, то есть чем длиннее створка, тем меньше должна быть ее масса и наоборот.

    Снег и обледенение могут значительно утяжелить ворота, если полотно створки имеет разнообразные декоративные элементы в виде ниш и планок, которые могут стать местами для накопления снега или образованию льда.

    При отрицательных температурах воздуха может примерзнуть фурнитура ворот и у привода должно быть достаточно запаса мощности, чтобы сдвинуть створку с места.

    Тугой ход ворот может возникнуть, если фурнитура имеет дефекты, в результате которых ворота перемещаются с перекосами или подклиниваниями.

    В данном случае привод будет работать с постоянной повышенной нагрузкой, и чтобы не сгорел его двигатель необходимо устранить все изъяны.

    Ветровое давление у откатных ворот практически не передается на привод, но является довеском к вышеупомянутым нагрузкам.

    Я понимаю, что многим людям сложно подсчитать все эти нагрузки, поэтому по данному вопросу рекомендую обратиться за бесплатной консультацией, чтобы подобрать наиболее оптимальное воротное оборудование.

    Привод Came BK-1800



    Корпус привода состоит из двух частей – пластиковой и алюминиевой, которые могут долговечно противостоять коррозии.

    Привод имеет степень защиты IP54, это означает, что се элементы, которые находятся внутри него, защищены от попадания пыли и водяных брызг.

    Привод представляет собой мотор-редуктор, а также встроенный блок управления.

    Мотор-редуктор

    Двигатель обладает мощностью, которая составляет 480Вт, благодаря чему привод способен перемещать створку массой до 1800кг.

    Мотор работает от напряжения электропитания 220В переменного тока частотой 50/60Гц.

    Чтобы он не перегревался, оборудование имеет термозащиту 150°С.

    Наружная шестеренка редуктора сделана из стали, которая обеспечивает долговечную работу, а ведущая из полимеров, поэтому необходимо строго придерживаться допустимого диапазона температур, который указан в технических характеристиках.

    Если этому не следовать при эксплуатации оборудования, при отрицательных температурах полимеры могут раскрошиться, а во время жары потерять свою форму, поскольку станут достаточно пластичными.


    Самоблокировка привода

    Привод Came BK-1800 является нереверсивным, то есть когда он находиться в покое, ворота невозможно перемещать вручную, потому что все зубчатые передачи мотор-редуктора находятся между собой в зацеплении.

    Для того чтобы убрать эту фиксацию ворот, необходимо воспользоваться специальным механизмом при помощи ключа, который идет в комплекте.


    Плата управления и радиоприемник AF43S

    Данные два электронных элемента, находятся в корпусе привода (встроены).

    Плата управления размещена вертикально, и ее несколько сложнее подключить, чем оборудование с горизонтальным расположением. Зато при таком расположении значительно снижается риск выхода из строя данного элемента от возможного конденсата и осевшей пыли.


    Электронная плата обеспечивает такие функциональные возможности ворот:

    • Открывание и закрывание.
    • Режим калитки. Можно зафиксировать ворота в любой точке, оставив необходимый проход.
    • Автоматическое закрытие, когда проходит заданное время ожидание.

    Радиоприемник AF43S предназначен для приема сигналов от пульта и передачи их электронной плате управления. Частота приема сигналов 433,92МГц.


    Механические концевые выключатели

    Предназначены для остановки автоматики, когда ворота достигают крайнего открытого или закрытого положения.

    Данная механическая система отключения состоит из металлических кронштейнов, которые находятся по краям зубчатой рейки, а также пружины и двух выключателей встроенных в корпус привода.

    Когда один из кронштейнов приближается к приводу, он отгибает пружину, которая давит на кнопку одного из выключателей, останавливая автоматику.


    Данная система проще по сравнению с магнитной, и стоит дешевле, но у нее есть отрицательные стороны, которые проявляются в зимний период.

    При низких температурах пружина нередко примерзает к одному из выключателей и автоматику невозможно включить, потому что блок питания считает, что ворота находятся в одном из крайних положений.

    Снег, который может находиться на поверхности зубчатой рейки, пружина будет загребать до тех пор, пока не отогнется и не отключит привод, поэтому рейку придется регулярно чистить.

    В нашей стране для нормальной работы в зимний период более подходит оборудование, у которого магнитная система отключения (ссылка на миллер и ротелли).

    Пульт дистанционного управления TOP-432NA

    Предает сигналы на радиоприемник частотой 433,92МГц.

    У данного устройства сигнал статический, поэтому его можно легко скопировать другим пультам.

    Пульт является двухканальным, при помощи него можно управлять двумя автоматическими системами.


    Зубчатая рейка

    Без данного элемента автоматизация откатных ворот будет невозможной.

    Для максимального соответствия рейки длине створки, она поставляется отрезками по одному метру.

    Рейка может быть из полимеров или оцинкованной стали. В нашей климатической зоне больше «прижилась» стальная, потому что устойчива к высоким и низким температурам, а также значительно дольше служит.


    Фотоэлементы DIR-10

    В автоматической системе ворот данное оборудование является единственным, при помощи которого препятствие выявляется до того как в него ударяться ворота.

    Фотоэлементы крепятся к опорным столбам или размещаются на стойках на некотором расстоянии от створки, благодаря чему препятствие будет выявлено раньше.

    Данные датчики устанавливаются друг напротив друга для образования между ними луча, когда начинает работу привод. Если луч будет разорван, это послужит сигналом блоку управления начать реверсное движение ворот.


    Сигнальная лампа Kled

    Сопровождает перемещение створки световым сигналом до полной ее остановки.

    Лампу размещают чуть выше полотна ворот, чтобы ее было видно со всех сторон.


    Ключ-выключатель SET-E

    Данное устройство может быть альтернативой пульту. При помощи него можно управлять воротами стационарно путем поворота ключа.


    Антенна TOP

    При помощи данного элемента значительно увеличивается радиус действия пульта дистанционного управления – до 150м, при условии прямой видимости между пультом и радиоприемником.


    Основные элементы антенны:

    • Главный кронштейн крепления.
    • Вспомогательный кронштейн крепления.
    • Штырь антенны.

    На этом статья подошла к концу и если у Вас остались вопросы, задайте их нашему специалисту – он Вас бесплатно проконсультирует.
