Came BK-1200. Автоматика для откатных ворот частного или полупромышленного назначения

ECO - комплектация автоматики Came BK-1200

BK-1200. Привод с механическими концевыми выключателями для ворот c массой створки до 1200кг и длиной до 20,0м
1
AF43S. Одноканальный встраиваемый приемник
1
TOP-432NA. Двухканальный пульт дистанционного управления
2
Зубчатая рейка, модуль 4
4 м

MAXI - комплектация автоматики Came BK-1200

BK-1200. Привод с механическими концевыми выключателями для ворот c массой створки до 1200кг и длиной до 20,0м
1
AF43S. Одноканальный встраиваемый приемник
1
TOP-432NA. Двухканальный пульт дистанционного управления
2
Зубчатая рейка, модуль 4
4 м
DIR10. Фотоэлементы
1 пара
KLED. Сигнальная лампа
1
SET-E. Ключ-выключатель
2
A433N. Антенна TOP
1

Почему большое количество людей покупает воротное оборудование у нас

  • Все оборудование сертифицировано в Украине и имеет стоимость, рекомендованную заводом-изготовителем.
  • Приводы, которые рекомендуют наши специалисты, можно тестировать в течение года и вернуть, если не понравится, как они работают. В свою очередь мы вернем деньги в полном объеме.
  • Покупая рекомендованную автоматику, Вы в подарок получите пошаговую инструкцию по ее установке, которая разработана нашими инженерами.
  • От Вас не требуется предоплата, за оборудование можно расплатиться по факту его получения.
  • Когда заявка согласована, заказ будет к Вам отправлен в течение суток.
  • Рекомендованное оборудование, обслуживается в нашем сервисном центре на протяжении всего срока эксплуатации.

Содержание статьи:

  • Показатель интенсивности использования автоматики
  • Нагрузки, которые влияют на работу привода
  • Технические характеристики автоматики Came BK-1200
  • Привод Came BK-1200
  • Мотор-редуктор BK-1200
  • Самоблокировка привода
  • Электронная плата управления и радиоприемник AF43S
  • Механические концевые выключатели
  • Пульт дистанционного управления TOP-432NA
  • Зубчатая рейка
  • Фотоэлементы DIR
  • Сигнальная лампа Kled
  • Ключ-выключатель SET-E
  • Антенна TOP

Показатель интенсивности использования автоматики

Данная характеристика указывает, какого назначения автоматика может быть, а именно бытового, полу- или промышленного.

К бытовому оборудованию относят приводы, у которых показатель интенсивности не более 40% и они могут работать в штатном режиме без перегрузок, только перемещая ворота частного дома или дачи.

Оборудование, которое имеет показатель выше 40%, относится к полу- или промышленному.

Came BK-1200 является полупромышленной автоматикой, потому что имеет показатель, который равен 50%.

Такой привод можно устанавливать на воротах небольших парковок или стоянок у дома на несколько квартир.

В общем, данную модель можно эксплуатировать там, где через ворота проходит не слишком большой поток транспорта.

Покупая автоматику не стоит останавливать свой выбор на приводе с большим запасом мощности, потому что за такое оборудование можно переплатить более чем в два раза, а его возможности не будут использованы.

Но и покупка автоматики с предельными возможностями может привести к тому, что поработав некоторое время с перегрузками, она может выйти из строя.

Если Вы затрудняетесь сделать правильный выбор привода по показателю интенсивности, рекомендую обратиться к одному из наших специалистов для бесплатной консультации.

Нагрузки, которые влияют на работу привода

Длина и масса ворот. С данной нагрузкой в принципе все понятно, следует только учитывать, что большинство производителей указывает максимальные длину и массу створки, значения которых обратно пропорциональны, то есть их нельзя использовать одновременно. Это говорит о том, что чем длиннее створка, тем меньше должен быть ее вес, и наоборот.

Снег и обледенение. Если на створке есть художественные рельефные элементы, они могут стать местами для скопления снега или образования льда, которые сделают ворота тяжелее.

Так же зимой может примерзнуть фурнитура и от привода потребуется повышенное усилие, чтобы сдвинуть ворота с места.


Тяжелый ход ворот. Если фурнитура не качественная и во время движения створки происходят подклинивания или перекосы, это приведет к тому, что привод будет работать с постоянной дополнительной нагрузкой, на которую он не рассчитан.

Ветровое давление. Данная нагрузка у откатных ворот практически не передается приводу, а больше является довеском к вышеперечисленным нагрузкам.

Чтобы рассчитать все нагрузки требуется немало времени и опыт, поэтому я на расчетах сейчас останавливаться не буду, а рекомендую по данному вопросу обратиться к одному из наших специалистов.

Технические характеристики автоматики Came BK-1200

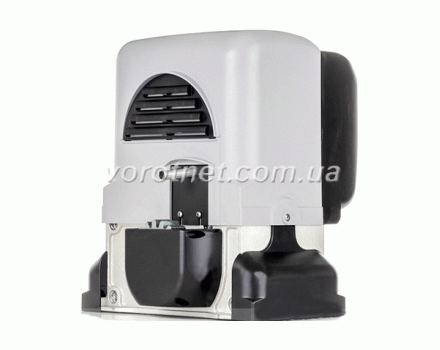

Привод Came BK-1200



Корпус привода состоит двух частей, это ABS пластик и алюминий, которые устойчивы к коррозии.

В корпусе вместе с мотор-редуктором размещен блок управления, который состоит из электронной платы, одноканального приемника и трансформатора.


Корпус, обладая степенью защиты IP54, надежно защищает находящиеся внутри элементы от попадания влаги и грязи.


В корпусе привода расположено такое основное оборудование:

Мотор-редуктор


Блок управления


Мотор-редуктор BK-1200

Электродвигатель имеет мощность 380Вт и работает от напряжения 220В переменного тока с максимальной частотой 50/60Гц.

Для исключения перегорания, мотор обладает термозащитой, которая равна 150°С.


У привода наружная шестерня сделана из стали:


А ведущая из полимеров, поэтому важно придерживаться диапазона рабочих температур привода, потому что при морозе ниже -20°С полимеры становятся хрупкими, а при температуре более +55°С - мягкими.


Если Вы не уверены, что данная модель привода будет в Вашем регионе работать в допустимых температурных пределах, можете рассмотреть автоматику с полностью металлическими редукторами (ссылка на миле и ротелли).

Самоблокировка привода

Привод Came ВК-1200 является нереверсивным, то есть когда он не работает ворота невозможно перемещать вручную, потому что все зубчатые передачи мотор-редуктора находятся между собой в жестком зацеплении.

В случае необходимости убрать блокировку, например, при отключенной электроэнергии, нужно воспользоваться специальным механизмом снятия фиксации при помощи ключа.


Электронная плата управления и радиоприемник AF43S

Как ранее писалось, электронная плата размещена в корпусе привода. Плата имеет горизонтальное положение, благодаря которому к ней легко подключать все элементы управления и безопасности.

Единственным недостатком такого расположения является возможное образование конденсата и оседание пыли на поверхности, которые могут вывести плату из строя, поэтому придется регулярно следить, чтобы своевременно убирать данные образования.


Плата отвечает за такие основные функции автоматики:

  • Открытие и закрытие ворот
  • Режим калитки. Можно остановить створку в любом месте, чтобы оставить только необходимый проход.
  • Автоматическое закрытие ворот, когда пройдет заданное время ожидания.
  • Работа фотоэлементов и сигнальной лампы.

Радиоприемник является одноканальным и принимает сигналы от пульта дистанционного управления частотой 433МГц. Как и плата управления, он размещен в корпусе привода.


Сигналы, которые приемник получает, являются статическими, поэтому их можно легко скопировать на другие пульты.

Механические концевые выключатели



Предназначены для остановки ворот, когда они достигают крайнего открытого или закрытого положения.

Механическая система представляет собой два металлических кронштейна, которые расположены по краям зубчатой рейки, и пружину с двумя выключателями, которые вмонтированы в корпус привода.

Когда один из кронштейнов конечного положения приближается к приводу, он давит на пружину, которая отгибаясь, нажимает на выключатель, останавливая двигатель привода.


Механическая система очень простая и стоит дешевле, чем магнитная, но имеет недостаток, который проявляется в зимний период.

При отрицательных температурах воздуха, пружина может примерзнуть к одному из выключателей, что в итоге не позволит включить автоматику, поэтому данную проблему нужно будет каким-то образом устранять.

Снег, который находиться на зубчатой рейке во время перемещения ворот может загребать пружина, пока под его натиском не отогнется и не отключит привод, поэтому нужно будет очищать снег по мере его налипания.

Пульт дистанционного управления TOP-432NA

Передает сигналы радиоприемнику частотой 433,92МГц и является двухканальным. Это означает, что с его помощью можно управлять двумя автоматическими системами.

Передавая статические сигналы, его настройки можно легко скопировать другим пультам.


Зубчатая рейка

Не все производители включают ее в комплект автоматики, хотя данный элемент обязательно необходим, потому что без него перемещение откатных ворот будет невозможным.

Рейка поставляется отрезками по одному метру, чтобы была возможность максимально точно подогнать ее длину ширине створки.

Рейка бывает из полимеров или из оцинкованной стали.

Стальная рейка значительно дольше работает, поэтому большинство людей покупают именно ее.


Фотоэлементы DIR


Данное оборудование в системе автоматизации ворот является единственным, которое выявляет препятствие до того, как оно столкнется с воротами.

Эти датчики устанавливаются друг напротив друга, чтобы между ними образовывался луч, когда автоматика начинает перемещать ворота.

Если этот невидимый луч будет оборван препятствием, последует соответствующая реакция автоматики – при закрывании ворот, они начнут открываться, а при открывании остановятся.

Фотоэлементы можно прикрепить к опорам створки или разместить на стойках на некотором расстоянии, чтобы препятствие было выявлено раньше.

Обычно датчики устанавливают на высоте 50-100см от земли.


Сигнальная лампа Kled

Лампа предназначена для светового сопровождения ворот, когда они перемещаются. Ее необходимо крепить так, чтобы она была видна со всех сторон.

Также данный элемент безопасности может подсчитывать количество открываний и закрываний ворот до необходимого планового технического обслуживания автоматики.


Ключ-выключатель SET-E

Как и пульт является устройством для управления автоматикой, только стационарно.

Команды оборудованию подаются путем поворота ключа.

Данный элемент обычно крепят таким образом, чтобы его было практически не видно посторонним, во избежание актов вандализма.


Антенна TOP

Установив данный элемент, дальность действия пульта дистанционного управления увеличивается до 150м.


Антенна состоит из:

  • Главного кронштейна крепления
  • Вспомогательного кронштейна крепления
  • Штыря антенны

На этом все. Если у Вас есть вопросы, обратитесь для бесплатной консультации к одному из наших специалистов.
