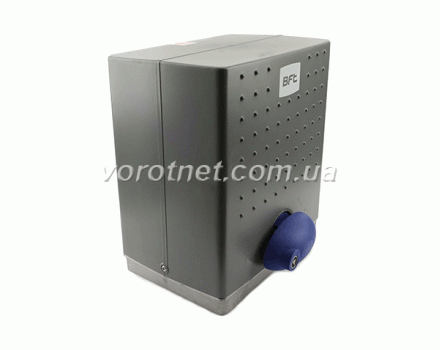

BFT Deimos 700

Код товара:
154

Есть в наличии
Бесплатная доставка

Цена: 0 грн.

Описание

BFT Deimos 700 – итальянские электроприводы для откатных ворот весом до 700кг


Статья посвящена самому мощному электроприводу для откатных ворот весом до 700кг из наиболее популярной сери Deimos производства известной итальянской компании BFT.

Комплектация BFT Deimos 700 MAXI:

Deimos 700
Электропривод со встроенным блоком управления ALPHA, монтажным набором и монтажным основанием
1 шт
MITTO 2
Пульт дистанционного управления двухканальный
2 шт
Z 4
Стальная оцинкованная зубчатая рейка
4 м
CELLULA 130
Комплект фотоэлементов
1 комплект
RAY X
Сигнальная лампа (230В) со встроенной антенной
1 шт

Комплектация BFT Deimos 700 MINI:

Deimos 700
Электропривод со встроенным блоком управления ALPHA, монтажным набором и монтажным основанием
1 шт
MITTO 2
Пульт дистанционного управления двухканальный
2 шт
Z 4
Стальная оцинкованная зубчатая рейка
4 м

Дополнительные аксессуары:

MITTO 2
Пульт дистанционного управления двухканальный

CELLULA 130
Комплект фотоэлементов

RAY X
Сигнальная лампа (230В) со встроенной антенной

Z 4
Стальная оцинкованная зубчатая рейка

В данном обзоре я приведу рабочие и технические характеристики самого электропривода BFT Deimos 700, а также вкратце разъясню назначение и особенности других элементов комплектации.

Характеристики привода можно определить только одним способом – разобрать и посмотреть: что внутри. Я буду разбирать, и делиться своими «находками» с Вами по ходу написания обзора. Статью разобью на отдельные блоки:

  1. Электропривод BFT Deimos 700: что находится внутри корпуса
  2. Блок управления ALPHA
  3. Концевые выключатели
  4. Технические характеристики Deimos 700
  5. Пределы применения и запас мощности
  6. Назначение модели
  7. Система управления
  8. Зубчатая рейка
  9. Элементы безопасности
  10. Выводы и рекомендации

Не все имеют время и желание лично изучить автоматику со всеми подробностями – в этом случае можно сразу открыть «Выводы и рекомендации», а если что-то будет не понятно, читайте соответствующий раздел.

Для тех, кто не готов загружать свои «файлы» какой-либо технической информацией, есть возможность просто позвонить нашему специалисту и расспросить его обо всем, что интересует.

Посетителям этого сайта консультация эксперта предоставляется бесплатно.

Вместо рекламы, на которую мы не будем тратить Ваши деньги, наша компания предлагает:

1. Возможность протестировать на своих воротах на протяжении 12 месяцев рекомендуемую нашим специалистом автоматику. Если понравится, как работает, оставите ее себе, а если захотите вернуть – мы вернем Ваши деньги в полном объеме.

2. Оплату после проверки содержимого посылки.

3. Доставку до удобного Вам отделения компании грузоперевозчика.

4. Оптовую цену – мы официальный дилер BFT, и стоимость автоматики рекомендует сам производитель. Наценок мы не устанавливаем.

5. Бесплатную установку базовых настроек платы управления.

6. Бесплатные консультации профессиональных установщиков на всех этапах (подбор модели, выбор оптимального набора комплектующих, монтаж, эксплуатация).

7. Гарантийное и послегарантийное обслуживание в собственном сервисном центре – берем на гарантию всю технику, рекомендуемую нашими специалистами.

8. Тем, кто приобретает у нас фурнитуру для откатных ворот, подарим подробный чертеж этих ворот и детальную инструкцию по их самостоятельному изготовлению.

Электропривод BFT Deimos 700: что находится внутри корпуса

Автоматика для откатных ворот производства BFT может использоваться без ограничений, поскольку привод питается от обычной электросети переменного тока напряжением 230В (50-60Гц).


Мотор этой модели тоже питается от переменного тока напряжением 230В, поэтому подключить резервную систему питания не получится: такая опция доступна только для низковольтных движков, а для ворот весом до 700кг BFT подобных приводов не предлагает. Это связано с тем, что 24-вольтовые двигатели менее мощные, чем 230-вольтовые, а для перемещения створок тяжелых ворот необходимо значительное усилие.

Снимаем крышку с корпуса привода BFT Deimos 700:


Внутри видим увесистый движок, редуктор червячного типа, блок управления и систему механических концевых выключателей.

Вес привода, кстати, может многое сказать о его мощности: данная модель весит 15,0кг и производителем указана мощность мотора 290Вт.

Для сравнения: масса низковольтной модели для ворот весом до 600кг (BFT Deimos ВТ) составляет 7,0кг, но ее двигатель имеет мощность всего 70Вт.

В редукторах всех приводов из модельного ряда BFT Deimos производителем используются детали из технополимеров. Это не значит, что приводы плохие – это говорит о том, что применять их следует с учетом требований инструкции по эксплуатации, в том числе это касается температурного режима.


Особенностью редукторов червячного типа является самоблокирование механизма: когда двигатель не работает, зубчатые передачи находятся в жестком и неподвижном зацеплении, что не позволит Вам перемещать створку вручную.

Это своеобразный «бонус» в плане, что не нужно покупать и устанавливать отдельный замок на ворота, поскольку их невозможно открыть, не разблокировав привод с помощью специального трехгранного ключа, который идет в комплекте поставки.


Однако следует обратить внимание, что механизм разблокирования расположен на приводе, а привод устанавливается во дворе – если Вы находитесь на улице и отключена электроэнергия, Вам нужно как-то попасть вовнутрь. Обычно для этого используют отдельную калитку.

Блок управления ALPHA

В данной модели применяется блок управления ALPHA с универсальным встроенным радиоприемником Clonix-2, настроенным на расшифровку сигналов от 64-х пультов-передатчиков.

Блок расположен в верхней части корпуса и плата установлена вертикально.

При горизонтальном расположении платы настраивать ее удобнее, но риск повреждения токопроводящих дорожек очень велик. Дело в том, что во время работы двигателя под крышкой корпуса образовывается конденсат от разницы температур. Он собирается в капли и они падают сверху вниз. Если плата находится в горизонтальном положении рано или поздно эти капли окислят ее. Кроме конденсата есть и другие риски: на горизонтальной поверхности неизбежно скапливается пыль, и удобно пережить холодную зиму маме-мышке с выводком мышат или муравьям.

На вертикальной плате конденсат, пыль, продукты жизнедеятельности насекомых и грызунов не задержатся.


Для удобства настроек на плате управления имеется жидкокристаллический дисплей и универсальный портативный программатор.

Сама плата имеет все важные функции, но без «перегруза» модными опциями, которые увеличивают стоимость модели, но никем никогда не используются.

Функционал платы управления:

1. Автозакрывание ворот – можно выставить необходимый интервал от 0 до 120сек, через который ворота закроются автоматически.

2. Режим «калитка» используется для пропуска пешехода – Вам не придется ждать, когда створка откроется полностью, чтобы закрыть ее, а время частичного открывания составляет 7секунд.

3. Быстрое закрывание ворот после освобождения фотоэлементов – имеется в виду, что ворота начнут закрываться через 1 секунду после того, как луч между инфракрасными датчиками будет восстановлен. Как работают фотоэлементы и что это значит, я поясню в разделе об аксессуарах безопасности.

4. Электронный ограничитель момента – при возрастании усилия выше обычных параметров блок управления остановит створку, даст короткий реверс и отключит мотор, поскольку это значит, что створка во что-то уперлась и не может доехать до соответствующего концевого выключателя. Если этого не сделать, двигатель сгорит от перегрева.

5. Можно подключить специальную плату с термостатом для подогрева электропривода – для нашей климатической зоны весьма полезная опция, поскольку зимние температурные минимумы Украины выходят за пределы использования автоматики BFT.

Концевые выключатели

Концевики представляют собой систему информирования блока управления привода о достижении створкой одного из крайних положений (открыто или закрыто).

Воротная техника для откатных конструкций может иметь механическую либо магнитную систему концевых выключателей. В данном случае, привод BFT Deimos 700 оснащен механическими концевиками.

Это значит, что по краям зубчатой рейки крепятся два металлических кронштейна, а из корпуса привода торчит обычная пружинка, заключенная между двумя микровыключателями:


Когда один из кронштейнов на рейке при движении створки нажимает на пружинку, она отгибается в определенную сторону и нажимает на один из микровыключателей. Блок управления получает сигнал, что створка полностью открылась или закрылась.

В магнитной системе вместо кронштейнов на рейке устанавливают два разнополярные магнита, а вместо пружинки в корпусе привода размещается магнитный датчик (геркон), который улавливает поле каждого магнита и посылает блоку управления соответствующий сигнал.

В Италии, где производится автоматика BFT, как и во всех других теплых странах, рационально выбирать приводы с механическими концевиками, поскольку такая система дешевле.

Однако в регионах, где зимой бывают морозы, пружинка часто примерзает к одному из микровыключателей, поэтому перед началом работы автоматических ворот необходимо отогревать привод. Кроме того, когда на зубчатой рейке лежит снег, пружинка во время движения створки собирает его в комочек, который через пару сантиметров отгибает ее, в результате чего ворота останавливаются.

Работа магнитной системы никак не зависит от погодных условий и не требует дополнительных действий для запуска двигателя.

Таким образом, в Украине автоматику с механическими концевиками использовать можно, но необходимо регулярно вычищать снег с рейки и отогревать привод перед запуском в мороз.

Технические характеристики Deimos ВТ



Некоторые параметры необходимо разъяснить.

Интенсивность использования – это соотношение допустимого времени работы механизма и времени обязательного отдыха, выраженное в процентах.

Интенсивность работы – максимально допустимое количество открываний/закрываний створки за определенное время.

Эти два параметра определяют назначение ворот, для которых может использоваться данная модель: промышленные или только бытовые. Более детальные пояснения - в соответствующем разделе.

Зубчато-реечный модуль – это параметры зубчатой рейки. Для этой модели подходит модуль М 4 (14 или 18 зубьев), и он должен совпадать с модулем зубьев внешней шестерни.

Степень защиты (IP) – это уровень защищенности узлов и механизмов автоматики, которые гарантирует корпус, в соответствие с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254).

IP 54 соответствует уровню защиты от проникновения вовнутрь пыли, а также брызг воды, разлетающихся во всех направлениях.

Класс изоляции – цифра «1» соответствует безопасному для человека напряжению при наличии заземления. Вся бытовая техника у Вас дома, работающая от сети 220В, имеет такой же класс изоляции.

Максимально допустимые габариты створки, указанные для этой модели производителем, мы разделили пополам и рекомендуем использовать эту автоматику только для таких «уменьшенных» ворот (не 700кг и 12,0м, а только 350кг и 6,0м). Почему так, расскажу в следующем разделе.

Пределы применения и запас мощности

Для электропривода BFT Deimos 700 производителем в инструкции по эксплуатации даны такие максимальные габариты створки:

  • вес до 700кг;
  • длина до 12,0м.

Это говорит о том, что привод может перемещать полотно весом 700кг по идеальному рельсу фурнитуры ворот, в котором катятся идеальные ролики. Любая дополнительная нагрузка превысит возможности привода. То же самое касается длины 12,0м: либо нагрузкой является площадь створки, либо ее вес – одновременно две максимальных нагрузки «тащить» привод не рассчитан.

Если Ваши ворота НЕ катятся по направляющей от толчка одним пальцем, значит, они добавляют приводу работы своим тугим ходом.

Устанавливать автоматику на плохо отрегулированные ворота вообще нет смысла – привод не может исправить «квадратные» колеса или горбатый рельс, поэтому Вы просто угробите его на такой фурнитуре.

Если Ворота еще не установлены, позаботьтесь об их легком ходе заранее, и обязательно подберите нормальную фурнитуру, я не имею в виду самую дорогую – просто с качественными металлическими роликами, ровным профилем и достаточной толщиной металла. Можете рассмотреть комплект для ворот весом до 800кг харьковского производителя Світ ВорітТМ: STANDART 800 - соотношение цена/качество очень хорошее.


Дополнительными нагрузками для электропривода обязательно станут зимние «климатические довески» в виде снега и льда, а также ветер. Их значимость зависит от региона Вашего проживания и конструкции створки: сколько на ней задерживается снега и льда, какова площадь для ветрового давления.

Для стран со средиземноморским климатом, и для Европы в целом, характерны воротные конструкции с низкими решетчатыми створками. Если даже выпадет снег, ветер выдует его из решетки, а сам пролетит сквозь нее «транзитом».


Для нашей страны более привычными являются высокие створки, зашитые наглухо. Если такое полотно обледенеет, его вес может увеличиться вдвое. Художественные элементы на створке в виде планок и ниш задержат на ней снег, что также увеличит массу, а ветер глухое полотно ловит подобно парусу, а потом силу ветра створка передает приводу.


Все эти дополнительные нагрузки следует просуммировать и добавить к собственному весу ворот, и только после этого приступать к выбору электропривода, который сможет перемещать Вашу створку со всеми «довесками».

Кроме того, двигателю нужен определенный запас мощности для того, чтобы «сорвать» створку, если она примерзнет.

Пришло время посмотреть на двигатель «подопытной» модели. Он увесистый, а в паспортных характеристиках производитель указал его мощность 290Вт при потреблении тока 1,5А. Есть термозащита (110°С), значит 230-вольтовый мотор не перегреется.

Параметр потребления тока важен – часто в технических характеристиках можно встретить внушительные цифры мощности двигателя, но при тестировании оказывается, что это был «максимальный» показатель, то есть, ни о чем.


Номинальную мощность можно пересчитать, перемножив параметры потребляемого тока и напряжения питания двигателя:

BFT Deimos 700: 230 В х 1,5 А = 345 Вт.

Неожиданно, но расчетный показатель оказался выше указанного в паспорте производителем. Под нагрузкой он будет увеличиваться, поэтому возможности данной модели не вызывают сомнений – на ворота с «чистым» весом створки до 350кг (без учета дополнительных нагрузок) и длиной до 6,0м привод можно устанавливать – потянет.


В пределы использования автоматики входит и температурный режим. В паспортных характеристиках для нормальной эксплуатации BFT Deimos 700 указан коридор от -20°С до +60°С.

Выше верхней границы температура воздуха вряд ли поднимется, но это если измерять ее в тени, а под прямыми солнечными лучами внутренности привода вполне могут перегреться. Это решаемая проблема: если у Вас в городе настолько жарко, можно просто защитить привод в этот период (хотя бы зонтик поставить).

Ниже -20°С температура опускаться может, но это тоже не характерная для всей Украины погода. Если у Вас бывают такие морозы, лучше установить в блок управления дополнительную плату с термостатом, которая обеспечит подогрев электропривода.

В редукторах механизмов из модельного ряда Deimos есть детали из технополимеров, поэтому не стоит игнорировать температурный режим – пластик может изменять свойства за допустимыми границами.

Итак, если Ваши ворота вполне вписываются в пределы применения автоматики BFT Deimos 700 по габаритам ворот с дополнительными нагрузками, и климат позволяет устанавливать привод с механическими концевиками – эта модель Вам подходит.

Кстати, в пределы использования автоматики должно вписаться еще и назначение Ваших ворот. Как его определить – читайте следующий раздел.

Если затрудняетесь вычислить суммарную величину дополнительных нагрузок или не хотите вникать в данные метеосводок, можете воспользоваться бесплатной консультацией нашего эксперта – он поможет выбрать оптимальный привод.

Назначение моделей

Если механизм обслуживает ворота частного дома или дачи, у которых один хозяин, это бытовая автоматика. Для ворот офисов, предприятий или многоквартирных домов, у которых много независимых пользователей, нужны промышленные модели.

Различие между ними в допустимом количестве рабочих маневров на открытие и закрытие и необходимом для остывания мотора времени.

Наша модель имеет 50% использование, то есть, в течение часа может работать не более 30минут, и столько же мотор должен остывать. Время непрерывной работы таких механизмов обычно ограничено 10-12 минутами, правда производитель ничего об этом не говорит в инструкции к модели. В любом случае будет лучше, если 30 минут в час привод будет работать с перерывами.


Максимально допустимое количество суточных циклов – 100 маневров, что соответствует четырем циклам в час. Для промышленной техники, предназначенной для обслуживания ворот предприятий или офисов этого явно недостаточно, потому электропривод BFT Deimos 700 предназначен исключительно для автоматизации ворот в частном секторе.

Если Вам нужна автоматика с «правильной» интенсивностью для своих конкретных ворот – можете получить бесплатную консультацию эксперта в этом вопросе.

Система управления

Для управления автоматикой могут использоваться различные способы, но самым удобным, а потому самым популярным вариантом является радиоуправление с пульта-передатчика на встроенный в привод радиоприемник.

В комплектации мы предлагаем два пульта-брелока MITTO 2. Эта модель двухканальная, то есть, на каждую кнопку можно прописать отдельную команду либо отдельную автоматическую систему (домашние и гаражные ворота, например). Возможно, Вам доступно больше автоматик – тогда берите четырехканальную модель (есть MITTO 4, но можно выбрать и любую другую):


Передатчики BFT работают на частоте 433,92МГц, а модели MITTO имеют динамический тип кодирования, то есть вариантов внешнего кода сигнала – более 4-х миллиардов, и угадать каким будет следующий невозможно. Это гарантирует Вас от попыток клонирования сигнала пульта на чужой передатчик.

Встроенный в блоке управления универсальный приемник может «запомнить» 64 пульта. Если Вам нужно больше – можете установить внешний приемник CLONIX 2E и запрограммировать до 128 брелоков, но не предсталяю, зачем их столько для ворот частного дома.

Количество необходимых Вам пультов должно соответствовать количеству членов семьи, имеющих доступ к воротам, плюс один запасной.

Кроме радиосигнала можно использовать и другие системы управления автоматикой: детектор транспондерных средств, настенные кнопочные панели, кнопочный выключатель или ключ-выключатель. Последние два варианта клиенты часто берут в качестве резервной системы, чтобы при необходимости открыть ворота без пульта.

Это могут быть ключ-выключатель PC 2E в металлическом боксе с защитой цилиндра либо настенный выключатель SPC:



Возможно, Вы хотите использовать другой вариант для управления своими воротами – это вполне возможно, даже не обязательно привязываться к определенному производителю. Есть пульты дешевле, чем фирменные передатчики от бренда BFT, и они тоже будут открывать/закрывать ворота нажатием определенной кнопки.

Если хотите удешевить комплект за счет замены аксессуаров на более дешевые аналоги – скажите об этом менеджеру и он предложит Вам надежные и проверенные модели. Это касается и аксессуаров для безопасности.

Зубчатая рейка

Зубчатая рейка является обязательным элементом автоматизации ворот, но не относится к автоматике напрямую – она крепится непосредственно на створку.

Привод движет ворота, преобразуя вращательный момент двигателя в поступательное движение створки, когда зубья его внешней шестерни сцепляются с зубьями рейки. Соответственно, модуль их зубьев должен совпадать.

Для BFT Deimos 700 подходит рейка с модулем М 4:


Производитель предлагает для этого привода рейку CVZ (30х12) из оцинкованной стали, но нам с Вами совсем не обязательно привязываться к этой модели – для рейки имеет значение только размер и материал, из которого она сделана. Это должна быть именно оцинкованная сталь, поскольку полимерные рейки для работы в Украине не годятся.

Для транспортировки и подбора необходимой длины удобнее зубчатая рейка в отрезках по метру – ее нужно на метр больше, чем длина Вашей створки.

Мы включаем в комплект четыре отрезка (для трехметрового проезда), а если Ваша створка длиннее – доберете необходимое количество отрезков.

Элементы безопасности

В комплект автоматики для ворот чаще всего включают два аксессуара безопасности: сигнальную лампу и фотоэлементы:


Сигнальная лампа – это проблесковый маячок оранжевого цвета, мигающий с интервалом 1 раз в секунду во время движения ворот. Сигнал общепринятый и понятный всем взрослым людям.

Автоматика BFT работает достаточно тихо, а в темное время суток при свете фар очень сложно понять: движется створка или нет.

Лично я определяю, поймал привод сигнал от пульта или нет по миганию лампы – зажглась, значит поймал и ворота открываются. Если же я подъехал к воротам, а лампа уже мигает, значит проезжать нельзя, даже если проем открыт - это жена заехала передо мной и ворота закрываются.

Кроме информирования о работе привода, лампа за счет встроенной антенны увеличивает радиус действия пульта до 100м.

Фотоэлементы – это детекторы препятствий, которые устанавливаются в створе ворот парами и во время работы привода образовывают между собой невидимый инфракрасный луч. Если Вы попытаетесь пересечь проем, луч прервется и блок управления остановит движение створки, а если она закрывалась – даст обратный ход.

Это единственная система обнаружения препятствий, которая предотвращает удар воротами, а не «отпускает» ранее зажатое «препятствие», чтобы движок не сгорел от перегрева.

В этой модели есть опция возобновления движения через секунду после восстановления луча между фотоэлементами.

Возможно, у Вас остались вопросы относительно комплектации автоматической системы с электроприводом BFT Deimos 700 – для посетителей этого сайта консультация в телефонном режиме предоставляется бесплатно.

Выводы и рекомендации

Мы разобрали и протестировали электропривод для откатных ворот производства итальянской компании BFT для створки весом до 700кг - Deimos 700. Можем резюмировать:

1. Максимально допустимые габариты створки (вес до 700кг и длина до 12м) не являются приемлемыми для установки автоматики.

С учетом влияния дополнительных нагрузок (снег, лед, ветер, тугой ход створки) собственная масса полотна однозначно увеличится, но насколько именно - зависит от климатических характеристик региона и конструкции Ваших ворот.

Кроме того, два максимальных параметра всегда имеют обратную зависимость между собой и чем больше один из них, тем меньшим должен быть второй.

Для нивелирования дополнительных нагрузок мы предлагаем умножить изначальный вес своих ворот на два, а если полотно имеет большую площадь, объемный рисунок, или Вы живете в регионе, где часто бывают морозы и снегопады, – умножайте собственный вес створки не на два, а на три.

Если Вы действительно живете в регионе, где морозы и снегопады являются обычной зимней погодой – обратите внимание на концевые выключатели – они механические. Для Вас больше подойдут модели с магнитными концевиками.

В любом случае, мы рекомендуем устанавливать в Украине привод Deimos 700 на ворота не тяжелее 350кг и не длиннее 6,0м.

2. Интенсивность использования модели составляет 50%, что характерно для полупромышленной техники. Максимально допустимое количество суточных циклов – до 100 перемещений створки (это 4 маневра в час), что не допускает установку данного привода на ворота многоквартирных домов, предприятий или офисов, где эти «максимумы» могут быть превышены.

Автоматика имеет бытовое назначение и подходит для автоматизации ворот частного дома или дачи.

3. Двигатель привода питается от переменного тока напряжением 230В и характеризуется мощностью 290Вт, а проверка этой цифры расчетным путем показала, что его номинальная мощность еще выше – 345Вт. Под нагрузкой она будет увеличиваться, поэтому не приходиться сомневаться в реальной способности мотора перемещать ворота, или «сорвать» примерзшую фурнитуру для начала движения.

4. Редуктор червячного типа тоже можно назвать вполне надежным – слабый не «переварил» бы такого мощного усилия от двигателя. Наличие полимерных деталей смущает, но при соблюдении условий эксплуатации, обозначенных производителем, все будет нормально работать.

5. Блок управления оснащен всеми необходимыми функциями, при этом не перегружен ими. Как известно, чем проще электроника, тем меньше у нее причин для поломок или ошибок монтажа. Здесь блок простой и толковый, что позволяет монтировать эту автоматику самостоятельно и не особо переживать о сложных настройках платы управления.

6. Гарантийное и послегарантийное обслуживание данной автоматики обеспечивается собственным сервисным центром производителя (г.Киев, ул.Деревообрабатывающая,5), поэтому проблем с запчастями и комплектующими не должно быть.

7. Вся продукция с лейблом «BFT» производится в Италии, полностью сертифицирована в соответствии с законодательными актами Евросоюза и Украины, отвечает требованиям этих государств к электрооборудованию, машинам и механизмам.

Если у Вас остались вопросы – мы готовы ответить на них в рамках бесплатной консультации в телефонном режиме.
