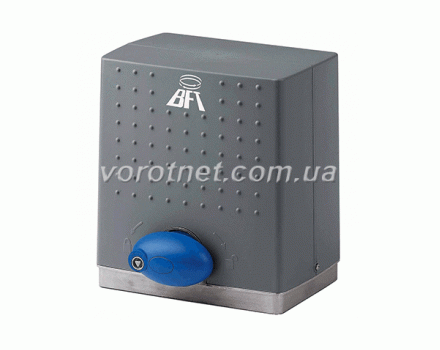

Автоматика BFT Deimos ВТ (500) – электроприводы для откатных ворот весом до 600кг от известного итальянского бренда


Данная статья посвящена модели автоматики из самой популярной серии приводов для откатных ворот от итальянской компании BFT – речь пойдет о механизме из линейки Deimos, предназначенном для створок весом до 600кг.

Базовая комплектация автоматики BFT Deimos ВТ:

Электропривод Deimos ВТ со встроенным блоком управления QSC-D MA, монтажным набором и монтажным основанием
1 шт
Зубчатая рейка Z 4 из оцинкованной стали
4 м
Пульт дистанционного управления MITTO 2 двухканальный
2 шт

Расширенная комплектация автоматики BFT Deimos ВТ:

Электропривод Deimos ВТ со встроенным блоком управления QSC-D MA, монтажным набором и монтажным основанием
1 шт
Зубчатая рейка Z 4 из оцинкованной стали
4 м
Пульт дистанционного управления MITTO 2 двухканальный
2 шт
Резервная система питания (аккумуляторная батарея SB BAT - 12В, 1,2Ач)
2 шт
Ключ-выключатель PC 2E
1 шт
Фотоэлементы безопасности CELLULA 130
2 шт
Сигнальная лампа (24В) со встроенной антенной RAY X
1 шт

Далее я более подробно расскажу о рабочих и технических характеристиках автоматики BFT Deimos ВТ, а для этого мы вместе разберем привод. Вернее, я разберу и поделюсь с Вами своими «находками».

Вам будет удобнее, если я разобью свой обзор на отдельные блоки:

  • Электроприводы BFT Deimos ВТ: общие характеристики и «внутренний мир»
  • Блок управления
  • Концевые выключатели
  • Технические характеристики Deimos ВТ
  • Пределы применения и запас мощности
  • Назначение модели
  • Система управления
  • Зубчатая рейка
  • Элементы безопасности
  • Выводы и рекомендации

Возможно, Вы не готовы прочесть такой массив информации – переходите к последнему блоку, а если что-то не будет понятно, прочтете соответствующий раздел.

Для тех, кто вообще ничего читать не настроен, тоже есть альтернативный вариант: можно позвонить нашему специалисту и задать интересующий вопрос.

Вместо рекламы мы предлагаем:

1. Тест-драйв рекомендуемых нашими специалистами приводов на Ваших воротах длиной в целый год. Если понравится работа автоматики, оставите ее себе, а если не понравится – вернете нам и заберете назад свои деньги.

2. Доставку до удобного Вам отделения грузоперевозчика – они сегодня есть даже в самых маленьких городах Украины.

3. Оплатить свой заказ можно после проверки содержимого посылки.

4. Бесплатную установку базовых настроек платы управления.

5. Выгодную цену, поскольку стоимость автоматики рекомендована самим ее производителем, а мы являемся официальным дилером, и не устанавливаем торговых наценок.

6. Помощь в самостоятельном монтаже и бесплатные консультации специалистов на всех этапах (подбор модели, выбор оптимального набора комплектующих, установка, эксплуатация).

7. Гарантийное и послегарантийное обслуживание всех рекомендуемых моделей в нашем сервисном центре.

8. При покупке у нас фурнитуры для откатных ворот, подобранной нашими специалистами, Вы получите в подарок подробный чертеж своих ворот, а также подробную инструкцию по их самостоятельному изготовлению.

Электроприводы BFT Deimos ВТ: общие характеристики и «внутренний мир»

Данный электропривод является техникой, доступной для общего пользования – он питается от обычной электросети переменного тока напряжением 230В (50-60Гц).


Однако его двигатель низковольтный, то есть питается от постоянного тока напряжением 24В.

Изменение напряжения происходит в блоке управления через понижающий трансформатор. Такие моторы не перегреваются и дают возможность использовать резервную систему питания, если ворота обесточены. В данном случае устанавливаются две аккумуляторные батареи по 12В, 1,2Ач (SB BAT).

Под заказ производитель предлагает эту модель с двигателем, питающимся от переменного тока напряжением 230В - BFT Deimos PROX с блоком управления из серии ALPHA. Она мощнее низковольтной, но такая модификация работает гораздо медленнее, и систему резервного питания к ней не подключишь:

Сравнительная таблица технических характеристик


Под корпусом привода находятся сам электродвигатель и редуктор червячного типа, посредством которого крутящий момент от двигателя передается на внешнюю шестерню и преобразуется в поступательное движение створки, а также блок управления и система концевых выключателей.


В редукторе используются детали из технопластика, что не позволяет применять модель за пределами рабочей температуры, указанной производителем.

В разделе о пределах использования модели я разъясню почему, и какая температура является приемлемой.


Все червячные моторы-редукторы нереверсивны, то есть, при неработающем двигателе ворота блокируются и вручную Вы не сможете сдвинуть створку с места. Объясняется самоблокирование привода тем, что зубчатые передачи остаются в зацеплении между собой.

Если Вы установили резервные аккумуляторы – в случае отключения подачи электричества от сети привод автоматически переключится на резервное питание, а после восстановления подачи энергии, так же автоматически переключится на питание от основного источника.

Те, у кого нет резервной системы, могут разблокировать автоматику вручную с помощью специального трехгранного ключа, который идет в комплекте поставки:


Блок управления

В данной модели применяется блок управления QSC-D MA с универсальным встроенным радиоприемником Clonix-2, настроенным на расшифровку сигналов от 64-х пультов-передатчиков.

Сам блок расположен в верхней части привода и находится в собственном защитном кожухе.


Вертикальное расположение платы управления не совсем удобно для настроек, зато на ее токопроводящие дорожки не может попасть конденсат, который неизбежно будет скапливаться под крышкой привода ввиду разницы температур на улице и внутри механизма (от работающего мотора), не осядет слой пыли и не поселятся на зиму муравьи или мыши.

Сама плата управления оснащена всеми необходимыми функциями, причем не перегружена «модными» опциями, которые никто и никогда не использует, но в стоимость автоматики они включены.

Есть жидкокристаллический дисплей и универсальный программатор, для простой установки настроек.


Функционал платы управления:

1. Автозакрывание ворот – если Вы забудете, створка закроется автоматически через заданный промежуток времени (от 0 до 120сек).

2. Режим «калитка» позволяет открыть ворота для пропуска пешехода частично и не ждать пока створка полностью откроется, чтобы ее закрыть. Время частичного открывания фиксированное – 7сек.

3. Возможность подключения платы подогрева электропривода с термостатом – если температура опускается ниже допустимых параметров, эта опция будет «спасать» привод.

4. Быстрое закрывание ворот по освобождению фотоэлементов – если эти датчики сработают во время закрывания ворот, створка остановится и даст обратный ход, а данная функция обеспечит закрывание ворот после того, как луч между фотоэлементами восстановится. Пауза при реверсировании – 1сек.

Что такое фотоэлементы расскажу в разделе об аксессуарах для безопасности.

5. Система обнаружения препятствий (электронный ограничитель момента) отключит двигатель, если усилие возрастет выше обычных параметров. Такое может произойти, если створка упрется во что-то и не сможет закрыться (концевые выключатели не останавливают движение). Если мотор не отключить, он будет работать, пока не сгорит.

Каким образом останавливают движение концевые выключатели – в следующем разделе.

Концевые выключатели

Это система информирования блока управления о завершении маневра – когда створка полностью открывается или закрывается, концевики дают сигнал о прекращении движения.

Автоматика оснащается двумя типами концевых выключателей: механическими или магнитными.

Модель BFT Deimos 500 оснащена механической системой. Она представляет собой два кронштейна, закрепленные на краях зубчатой рейки, и пружинку, заключенную между двумя микровыключателями:


Пружинка торчит из корпуса привода, поэтому, когда кронштейн на зубчатой рейке доезжает до нее во время движения створки, пружинка отгибается в определенную сторону и нажимает на один из микровыключателей. Реле размыкается и блок управления останавливает движение, понимая, что ворота полностью открылись или закрылись.

Такая система концевиков более дешевая, чем магнитная, но зимой могут возникнуть некоторые проблемы:

  • пружинка может примерзнуть к одному из микровыключателей;
  • снег на зубчатой рейке может собраться в комок во время движения створки и отогнуть пружинку.

Для нашей климатической зоны предпочтительнее магнитная система концевиков, в которой вместо кронштейнов на рейку устанавливаются два разнополярные магнита, а вместо пружинки с микрокнопками – магнитный датчик внутри корпуса.

Если же Вы решили взять автоматику с механической системой – просто будете огревать пружинку и вычищать снег с рейки.

Технические характеристики Deimos ВТ


Некоторые параметры следует пояснить.

Интенсивность использования – это процентное соотношение допустимого времени работы двигателя и времени его обязательного остывания. Данный показатель определяет назначение модели, то есть, на каких именно воротах она может использоваться. Более детально разъясню в соответствующем разделе.

Зубчато-реечный модуль – передача с реечным зацеплением зубьев, а «4» - это модуль зубчатого колеса 4мм (или 14 зубьев), который должен совпадать с модулем зубчатой рейки.

Степень защиты (IP) – это классификация уровней защиты оболочки электрооборудования от проникновения твердых предметов, пыли и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254).

IP 54 гарантирует внутренние узлы и механизмы от проникновения вовнутрь пыли и брызг воды, разлетающихся во всех направлениях.

Класс изоляции – цифра «3» говорит о сверхнизком безопасном для человека напряжении.

В начале таблицы Вы видите наряду с указанным производителем максимальными габаритами створки, на которую можно установить данную модель, еще один параметр: «рекомендуемые максимальные вес и длина створки» и они гораздо меньше (не 600кг и 12м, а только 300кг и 6м). Почему я рекомендую так существенно «урезать» данные производителем габариты – в следующем разделе.

Пределы применения и запас мощности

Для электропривода BFT Deimos ВТ производителем указан максимальный вес створки – до 600кг и длина до 12м, но это не рекомендуемые габариты ворот, а показатель возможности механизма перемещать ворота с такой массой (или такой длиной) при условии отсутствия каких-либо еще нагрузок.

Максимальный вес не учитывает даже площадь и конструкцию Вашей створки – он только говорит о возможности перемещать вес до 600кг по идеальным роликам фурнитуры в идеальной направляющей.

Если Ваши ворота «летают» от легкого толчка одним пальцем, значит все в порядке. Если же нет – воротная конструкция создает дополнительную нагрузку для привода.

В первую очередь, попробуйте отрегулировать ворота, а если не получиться – проверьте состояние фурнитуры: по кривому рельсу на «квадратных» колесах створка легко передвигаться не сможет.

Если ворота еще не установлены, подберите качественную фурнитуру. Это не обязательно должен быть самый дорогой комплект – некоторые отечественные производители предлагают очень приличную продукцию по достаточно скромной цене. Для ворот весом до 500кг подойдут комплекты харьковского завода Світ ВорітТМ: STANDART 500 либо LUX 500.


Кроме сопротивления воротной конструкции, к дополнительным нагрузкам следует отнести вес снега и льда, которые могут «догрузить» створку зимой, а также ветровое давление.

Эти нагрузки зависят от типа Вашей воротной конструкции: если створка низенькая и решетчатая, ветер выдует из нее снег, а сам пролетит «транзитом» сквозь прутья решетки. Если же Ваши ворота высокие, зашиты наглухо, а сама створка украшена дополнительными элементами – снег набьется во все ниши и ляжет на все выступы.

Для старой Европы, где производится автоматика BFT, характерны именно «ажурные» ворота, что нивелирует ветровую нагрузку, а «довесков» вроде снега и льда на Апеннинах вообще не бывает, поэтому там наша подопытная модель спокойно сможет перемещать створку весом до 600кг, но на пределах своих возможностей:


При этом работать на воротах, у которых одновременно два максимальных габарита (вес 600кг и длина 12м) привод не сможет даже в средиземноморском климате – максимальные габариты ворот при выборе автоматики всегда имеют обратную зависимость: чем больше один из параметров, тем меньшим может быть второй.

В Украине климат не средиземноморский, а умеренный, но с резко выраженной сезонностью, поэтому зимой даже на пике усилия, эта автоматика не потянет такую створку, как в той же Италии.

Кроме того, двигателю необходим некоторый запас мощности – если створка примерзнет, для начала движения ее необходимо «сорвать».

Давайте посмотрим на движок привода: какова его реальная «моща»?

Дело в том, что многие производители в технических характеристиках указывают вместо номинального показателя мощности некое «максимальное значение». Итальянцы тоже могут так поступать, поскольку в законодательстве ЕС нет четко прописанного алгоритма измерения данного параметра.

Номинальную мощность можно рассчитать, как произведение величин напряжения питания двигателя и потребляемого тока:

BFT Deimos ВТ: 24 В х 1,8 А = 43,2 Вт.

Производитель указал мощность 70Вт – почти совпало. Под нагрузкой потребление тока, естественно, будет увеличиваться, но «базовую мощу» Вы видите – не стоит использовать данную модель на тяжелых или габаритных воротах.

Теперь о приемлемом температурном режиме эксплуатации автоматики.

Для применения электропривода BFT Deimos ВТ производитель указал допустимую температуру в границах от -20°С до +60°С.

Допускаю, что до +60°С внутренности привода на Ваших воротах не прогреются, хотя под прямыми солнечными лучами это вполне возможно (асфальт как-то плавится), а до -20°С температура иногда опускается даже в Херсоне и Одессе.

Если бы все детали внутри привода были сделаны из металла, я бы сказал, что волноваться нет причин. Но в редукторе мы видели элементы их технополимеров. Они могут изменить свойства при перемерзании и сделаться хрупкими.

Эта модель допускает подключение платы подогрева электропривода с термостатом – если температура опускается ниже допустимых параметров, эта опция может пригодиться.

Если Ваши ворота не очень вписываются в предложенные пределы использования (для створки весом до 300кг идо 6,0м) – в рамках бесплатной консультации для посетителей этого сайта Вы можете попросить нашего специалиста оценить консолидированную нагрузку Ваших ворот и предложить Вам все варианты автоматики, которая сможет на них работать в штатном режиме.

Назначение моделей

Для ворот частого дома и офиса необходимы разные механизмы: в первом случае открыть и закрыть створку нужно несколько раз в день, а во втором случае – это могут быть десятки и сотни раз. Назначение воротной автоматики определяется показателем ее интенсивности, в данном случае – интенсивностью использования.

Для бытовых приводов (обычно их двигатели питаются от переменного тока напряжением 230В) интенсивность ограничена 40-50%.

Для модификации BFT Deimos PROX интенсивность 50% значит, что время допустимой работы механизма не должно превышать времени обязательного отдыха, а BFT Deimos ВТ с низковольтным мотором способен работать интенсивно (100%).


Обычно приводы со 100% интенсивностью относят к промышленным моделям, предназначенным для автоматизации ворот предприятий, офисов или многоквартирных домов, поскольку такие моторы не перегреваются и не имеют ограничений по времени непрерывной работы. Однако для Deimos ВТ граничное время безостановочной работы – до 2-х минут.

Это не страшно – ворота открываются достаточно быстро, а для проезда транспорта необходимо некоторое время, поэтому остывать привод может пока проезжают машины, но сам факт наличия такого ограничения относит модель к бытовым, то есть, предназначенным для ворот частного дома или дачи, где есть кому контролировать время работы автоматики.

Если Вам нужно подобрать модель с «правильной» интенсивностью для своих ворот – можете получить бесплатную консультацию специалиста в данном вопросе.

Система управления

Для управления автоматикой могут использоваться различные способы: через детектор транспондерных средств, настенные кнопочные панели, кнопочный выключатель или ключ-выключатель, но наиболее распространенным вариантом является радиосигнал с пульта-передатчика на встроенный приемник.

В блоке управления привода BFT Deimos ВТ встроен универсальный приемник Clonix-2, позволяющий пописать 64 пульта-передатчика. Установка внешнего приемника CLONIX 2E позволит записывать в память до 128 передатчиков, но вряд ли Вам для домашних ворот столько потребуется.

В базовом комплекте автоматики мы предлагаем два пульта-брелока MITTO 2. Это двухканальная модель с динамическим кодом, работающая на частоте 433,92МГц.

Брелок подходит для всех типов автоматических приводов производства BFT и может обслуживать кроме домашних ворот еще, например, гаражные ворота. Если Вам доступно больше автоматик – есть четырехканальные модели, MITTO 4, например:


В качестве резервной системы можно взять ключ-включатель, который позволит открыть ворота, если нет пульта (где-то забыл, потерял, села батарейка и т.д.). В расширенном комплекте мы предлагаем модель PC 2E в металлическом боксе с защитой цилиндра либо настенный выключатель SPC:


Если хотите подобрать другие аксессуары для управления воротами, даже без привязки к определенному производителю – можете обращаться к нашим менеджерам: если нужно, они предложат проверенные и надежные, но более дешевые аналоги китайского производства.

Зубчатая рейка

Это обязательный элемент для автоматизации ворот, но производители крайне редко включают рейку в комплектацию. Это обусловлено тем, что необходимая Вам длина зубчатой рейки должна быть на метр больше, чем длина створки ворот, а створки у всех разные.

Производитель не включает в комплект, но предлагает для данного привода (BFT Deimos ВТ) рейку CVZ (30х12) из оцинкованной стали.

Мы не привязываемся к бренду, поскольку клиенту важнее получить нужный элемент хорошего качества, но лучше, если дешевле. Для зубчатой рейки важен материал, из которого она сделана (бывают пластиковые рейки, которые для работы в Украине не годятся), и размер, поскольку зубчато-реечный модуль должен совпадать с параметрами внешней шестерни привода.


В комплекте Вы видите четыре метровых отрезка стальной рейки с модулем М 4 (Z 4), которая подходит для этого привода.

Мы предлагаем рейку отрезками по 1м, поскольку это удобно для транспортировки и подбора необходимой длины: четырех отрезков хватит для трехметрового проема (длина створки + 1м), а если Вам нужно больше – можете добрать необходимое количество.

Элементы безопасности

В расширенном комплекте предложены сигнальная лампа и фотоэлементы:


Сигнальная лампа (24В) со встроенной антенной (RAY X) начинает мигать оранжевым светом, с интервалом 1 раз/сек, как только включается двигатель привода. Антенна увеличивает радиус действия радиосигнала с 30м до 100м.

Мигание лампы является общеизвестным сигналом о работе движущегося механизма, поэтому устанавливать ее нужно таким образом, чтобы было видно с улицы и со двора. В первую очередь, этот проблесковый маячок полезен водителю, поскольку в темное время суток движение ворот видно не сразу (в свете фар очень плохо видно), поэтому световой сигнал дает понять, что ворота движутся, поэтому проезжать через проем нельзя.

Фотоэлементы безопасности (CELLULA 130) являются системой обнаружения препятствий, причем единственной, которая останавливает ворота не после удара, а до того.

Эти датчики устанавливаются парами в створе ворот как бы лицом друг к другу – они соединятся между собой невидимым инфракрасным лучом и таким образом сканируют проем. Если луч обрывается (при пересечении проема), блок управления получает сигнал остановить движение створки, а если она закрывалась – откроется.

Детекторы можно крепить прямо на опорные столбы (на высоте 50-60см), а можно устанавливать на специальных стойках на некотором расстоянии от ворот – тогда они раньше обнаружат «помеху».

Если у Вас остались вопросы относительно возможной комплектации автоматической системы с электроприводом BFT Deimos ВТ – можете обратиться напрямую к нашим специалистам.

Если захотите удешевить свой комплект за счет замены брендовых аксессуаров более дешевыми аналогами – это возможно. Сигнальная лампа без фирменного лейбла будет мигать точно так же, а фотолементы образуют между собой точно такой же инфракрасный луч.

Выводы и рекомендации

Мы рассмотрели итальянский электропривод для откатных ворот массой до 600кг с длиной створки до 12,0м - BFT Deimos ВТ и можем резюмировать:

1. В инструкции по монтажу и эксплуатации данной модели производителем указаны максимально допустимые вес и длина створки (600кг и 12м соответственно), но мы рекомендуем устанавливать этот механизм на ворота со створкой не тяжелее 300кг и не длиннее 6,0м.

Во-первых, два максимальных размера не могут быть приемлемыми габаритами ворот для монтажа любой автоматики – они всегда имеют обратную зависимость, поэтому чем больше один, тем меньшим должен быть второй.

Во-вторых, максимальные габариты презентуют возможность автоматики справляться с нагрузкой от одного из них, но без влияния атмосферных агентов, или от тугого хода ворот.

Для нивелирования дополнительных нагрузок, особенно при покупке итальянской техники, сделанной в теплой стране, мы рекомендуем максимальные параметры ворот, для которых предназначена модель, делить пополам, а если площадь Вашей створки значительная, лучше на три.

2. Электропривод Deimos ВТ имеет самый высокий показатель интенсивности использования – 100%, что относит его к промышленной технике, но ограничение по времени безостановочной работы (максимум 2 минуты) позволяет использовать эту технику только для ворот частного дома или дачи.

Если Вам нужна автоматика для ворот предприятия, офиса или многоквартирного дома (где много независимых пользователей) – подбирайте модель без таких ограничений.

3. Двигатель привода питается от постоянного тока напряжением 24В – он не перегревается и такая модель позволяет подключить систему резервного питания на случай перебоев с электроснабжением. Однако номинальная мощность этого мотора при потреблении тока 1,8А – 70В, а пересчет «стартового» показателя дал только 43,2Вт.

Под нагрузкой мощность будет увеличиваться, но устанавливать эту модель на ворота, которые расположены в регионе с частыми морозами и снегопадами не рекомендуется – если створка примерзнет или ее необходимо двигать сквозь снежный сугроб – мотору будет тяжеловато.

Использовать данную модель в областях, где зима снежная и холодная, не рекомендуется еще по одной причине: у нее механическая система концевых выключателей. Такие концевики могут посылать блоку управления некорректные сигналы, если микрокнопки примерзнут или на зубчатую рейку ляжет снег.

4. Редуктор модели червячного типа является самым надежным из существующих типов конструкций, но в нем есть полимерные детали. Для работы с легкими воротами в теплом климате это не есть проблемой, но в Украине климат не слишком теплый.

При этом блок управления позволяет подключать специальную плату с термостатом, которая призвана защитить «внутренности» механизма от перемерзания, поэтому есть возможность «согреть» этот привод.

5. Блок управления модели оснащен необходимыми функциями, он прост и понятен. Расположен в верхней части корпуса и плата установлена вертикально – это не позволит повредить ее конденсату, пыли или продуктам жизнедеятельности мелких животных.

6. Гарантийное и послегарантийное обслуживание своей автоматики компания BFT осуществляет в собственном сервисном центре (Киев, ул.Деревообрабатывающая, 5), поэтому проблем с запчастями не предвидится.

7. Производится вся техника в Италии, полностью сертифицирована в соответствии с законодательными актами Европейского Союза и Украины, отвечает требованиям этих государств к электрооборудованию, машинам и механизмам.

Если у Вас остались вопросы – мы готовы предоставить бесплатную консультацию, в телефонном режиме.
