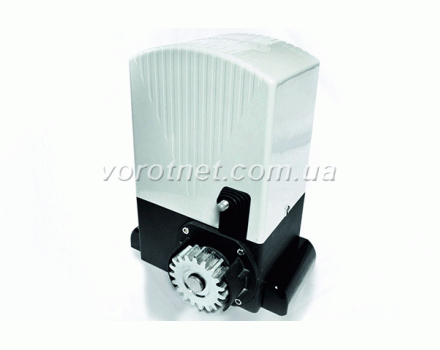

An Motors ASL 500

Код товара:
144

Есть в наличии
Бесплатная доставка

Цена: 0 грн.

Описание

An Motors ASL 500. Автоматика для откатных ворот частного использования массой до 500кг


Возможная комплектация An Motors ASL 500:

An Motors ASL 500 Минимальный комплект

Привод с монтажным набором и ключом разблокировки
1 шт
Электронная плата управления
1 шт
Пульт дистанционного управления
2 шт
Стальная оцинкованная зубчатая рейка (4 метра)
4 м

An Motors ASL 500 Максимальный комплект

Привод с монтажным набором и ключом разблокировки
1 шт
Электронная плата управления
1 шт
Пульт дистанционного управления
1 шт
Стальная оцинкованная зубчатая рейка (4 метра)
4 м
Фотоэлементы безопасности (1 пара)
2 шт
Сигнальная лампа
1 шт

Технические характеристики An Motors ASL 500


В данной статье я постарался подробно описать автоматику для откатных ворот An Motors ASL 500 и для удобства разбил ее на такие разделы:

  • Привод
  • Плата управления
  • Зубчатая рейка
  • Механические концевые выключатели
  • Нагрузки, которые следует учитывать при выборе привода
  • Дополнительное оборудование к автоматике
  • Наши условия и гарантии при покупке оборудования

Привод



Двигатель привода обладает мощностью 250Вт, тягового усилия вполне хватает для ворот массой до 500кг. Для повышенных нагрузок мотор имеет термозащиту 120° от возможного перегревания. Плата управления многофункциональна.

Рабочее напряжение указывает на то, что силовое оборудование обладает достаточным запасом мощности и имеет преимущество перед низковольтными движками, которые подходят больше для легких ворот.

Перемещение ворот осуществляется за счет вращения наружной шестеренки, которая приводится в движение редуктором.

У редуктора есть ведущая шестеренка, сделанная из полимеров. Многих такое техническое решение отпугивает, но на самом деле не все так печально.

Если соблюдать температурный режим в диапазоне, который указан в технических характеристиках, оборудование будет нормально работать.

Но в случае неправильной эксплуатации, можно наблюдать картину, как показано на фото:


Как Вы могли наблюдать в технических характеристиках возможная рабочая температура у привода может быть от -20°С до +65°С. В наших климатических условиях, казалось бы, это вполне приемлемо, но на самом деле все не совсем так..

Прямые лучи солнца хоть и не в течение длительного периода могут нагревать поверхность и более чем +65°С. В этом можно убедиться на примере асфальта. Наверняка Вы наблюдали как он плавится, так вот, температура начала плавления битума, который входит в его состав 60°С, поэтому выход за предел максимально высокой температуры возможен.

При таких условиях работы, пластиковая шестеренка может стать достаточно пластичной, чтобы потерять под нагрузкой свою первоначальную форму.

Также в нашей стране температура зимой может опускаться ниже двадцати градусов, что приведет к «дубению» полимера и он может стать настолько хрупким, что легко может поломаться.

Плата управления

Разработчики сделали этот электронный элемент таким образом, что автоматика имеет широкий круг возможностей.

В отличие от многих других аналогичных моделей плата управления поставляется отдельно в упаковке, а не в приводе. Производители объясняют это тем, что при транспортировке, таким образом, значительно снижается вероятность повреждения данного элемента.

Вместе с платой в упаковке находятся пульты дистанционного управления.


Когда Вы получите оборудование, Вам придется самостоятельно подключать и настраивать плату.



Для установки платы под крышкой корпуса привода есть специальное монтажное основание:


Как Вы видите, плата управления устанавливается в горизонтальном положении, благодаря чему ее проще подключать, чем горизонтально расположенные электронные элементы.

Единственный недостаток, который есть у горизонтальной установки, это возможное скопление конденсата или пыли на поверхности, поэтому нужно регулярно следить и при наличии убирать эти образования.

Зубчатая рейка

Данный элемент в принципе не относится к автоматике, но без него перемещение ворот невозможно.

Рейка с автоматикой поставляется из оцинкованной стали, которая значительно долговечней чем рейки из полимеров.

Чтобы длина рейки максимально соответствовала длине створки, она собирается из частей по одному метру. Так же следует учесть, что кроме соответствия длине створки, необходим еще дополнительный метр для зацепления с приводом.



Механические концевые выключатели

Данная система предназначена для остановки привода, когда ворота достигают крайнего открытого или закрытого положения.

По краям зубчатой реки устанавливаются специальные металлические кронштейны, а на корпусе привода находится пружина защищенная кожухом и еще два выключателя.


Когда один из металлических кронштейнов приближается к приводу, он давит на пружинку, которая отгибается и нажимает на один из выключателей, после чего автоматика останавливается.

Такую систему отключения применяют многие производители, потому что по сравнению с магнитной, она значительно дешевле. Специалисты ее рекомендуют использовать в регионах, где не слишком суровые зимы.

Дело в том, что во время сильных морозов пружинка может примерзнуть к одному из выключателей привода. Это приведет к тому, что автоматику не получиться включить, поскольку плата управления будет считать, что ворота находятся в крайнем положении и на пружину давит кронштейн. Нужно будет каким-то образом отогреть этот узел.

При выпадении снега, зубчатая рейка может его за собой загребать до образования снежного кома, который вместо металлического кронштейна нажмет на пружину отключения до того, как ворота будут полностью открыты или закрыты.

Если автоматика работает в условиях повышенной влажности атмосферного воздуха, она может ржаветь и в итоге сломаться.

В остальном механическая система отключения работает нормально.

У магнитного отключения вместо металлических кронштейнов к рейке крепятся магнитные выключатели, а корпус привода встроен геркон.

Когда выключатель подъезжает к приводу, отключение автоматики происходит за счет магнитного поля, на которое мороз и снег не оказывают воздействия.

Нагрузки, которые следует учитывать при выборе привода

Во время работы привод должен справляться с постоянными и временными нагрузками таким образом, что бы это было не на пределах его возможностей. Поэтому нужно учитывать такие нагрузки:

  • Интенсивность работы
  • Масса и длина ворот
  • Налипание снега и обледенение
  • Ветровое давление

Интенсивность работы. Данный показатель указывает назначение автоматики: частное или промышленное. По данному параметру определяется пропускная способность воротного оборудования.

Как правило, автоматика с показателем интенсивности до 40% считается оборудованием для частного пользования, а все что выше полупромышленного или промышленного назначения.

An Motors ASL 500 предназначен для обслуживания ворот частного назначения, где не планируется пропуск большого количества транспорта. Это могут быть ворота частного дома или дачи.

Данное оборудование устанавливать на ворота с большим потоком транспорта нельзя, потому что оно не справится с ним и в результате выйдет из строя.

Вообще при подборе привода по назначению нужно учитывать, что покупая его с запасом, Вы переплатите как минимум в два раза, а использоваться избыточная интенсивность не будет, но и с заниженным показателем оборудование поработает некоторое время с перегрузками и выйдет из строя.

Возможно, я сейчас Вас запутал и сложно решить, какой привод нужен Вам. Поэтому рекомендую связаться с одним из наших специалистов для бесплатной консультации по данному вопросу.

Масса и длина ворот. С этой нагрузкой в принципе все очевидно, но нужно учитывать, что производитель указывает параметры ворот максимально допустимыми, и к тому же обратно пропорциональными. То есть, чем длиннее створка, тем должен быть меньше ее вес и наоборот.

Также масса и длина указаны без других дополнительных нагрузок от природных факторов.

Налипание снега и обледенение. Если полотно створки имеет разнообразные декоративные планки и ниши, это будут места, где возможно скопление снега и образование льда, которые значительно утяжелят ворота.

Кроме того может примерзнуть фурнитура и привод будет вынужден работать с дополнительной мощностью.

Ветровое давление. На откатные ворота данная нагрузка оказывает не большое значение, но будет довеском ко всем вышеперечисленным факторам, которые влияют на работу автоматики.

Дополнительное оборудование к автоматике

Выше я рассказал про оборудование, которое обязательно необходимо установить для автоматизации ворот, а сейчас я хочу рассказать про элементы, которыми еще можно доукомплектовать автоматику. Речь пойдет про оборудование управления и безопасности.

Управление. Помимо пультов дистанционного управления можно установить кодовую беспроводную клавиатуру, у которой можно прописать код до 8-ми символов.

Это не обязательный элемент и я его рекомендую устанавливать только в том случае, если территория, где Вы живете, охраняемая. В противном случае данное оборудование вандалы могут легко сломать.


Безопасность. Чтобы ворота работая не ударили людей или транспорт, можно установить сигнальную лампу и фотоэлементы.

Лампа известный всем сигнал о том, что рядом перемещается механизм. Этот элемент безопасности особенно полезен в темное время суток.


Фотоэлементы предназначены для заблаговременного выявления препятствия – автоматика отреагирует на него до того, как ворота с ним столкнуться.

Крепятся они к столбам или устанавливаются на стойках.

При установке на стойках автоматика раньше среагирует на появившееся препятствие, потому что фотоэлементы будут находиться на некотором расстоянии от ворот.

Фотоэлементы устанавливаются парой (друг напротив друга), чтобы между ними образовывался инфракрасный луч, который при разрыве будет сигналом для остановки ворот и их движения в противоположную сторону.


Чтобы привод не леденел зимой, его можно оборудовать обогревателем. Он представляет собой ленту в виде бандажа. Потребляемая мощность у него 90Вт.

Данный элемент работает в автоматическом режиме и самостоятельно включается/выключается в зависимости от температуры благодаря термостату.


Наши условия и гарантии при покупке оборудования

Покупая автоматику в нашей компании, Вы имеете возможность:

  • Тестировать в течение 365 дней модели, которые рекомендуют наши специалисты. Если Вам она не понравиться, Вы можете вернуть технику обратно, а мы в свою очередь отдадим за нее деньги.
  • Не делать предоплату, а расплатиться по факту получения оборудования
  • Обратиться в сервисный центр за техническим обслуживанием оборудования, которое было рекомендовано нашими специалистами на протяжении гарантийного и послегарантийного сроков.
