Автоматика для відкатних воріт Edinger A6

Код товара:
230

Есть в наличии

Цена: 8214 грн. 7104 грн.

Описание


Комплект Edinger A6 MINI - 185 € По акционной цене 160 €

  • Привод c металлическим редуктором - Edinger A6 - 1шт
  • Пульт 4-х канальный - 1шт

Комплект Edinger A6 MINI2 - 208 €

  • Привод c металлическим редуктором - Edinger A6 - 1шт
  • Пульт 4-х канальный - 1шт
  • Стальная оцинкованная зубчатая рейка - GEAR RACK - 4шт

Комплект Edinger A6 MAXI - 238 €

  • Привод c металлическим редуктором - Edinger A6 - 1шт
  • Комплект фотоэлементов безопасности - Sensore - 1шт
  • Сигнальная лампа - Lampada - 1шт
  • Пульт 4-х канальный - 1шт
  • Стальная оцинкованная зубчатая рейка - GEAR RACK - 4шт

Комплект Edinger A6 LUX - 288 €

  • Привод c металлическим редуктором - Edinger A6 - 1шт
  • Комплект фотоэлементов безопасности - Sensore - 1шт
  • Сигнальная лампа - Lampada - 1шт
  • Пульт 4-х канальный - 1шт
  • Стальная оцинкованная зубчатая рейка - GEAR RACK - 4шт
  • GSM-модуль (управлять воротами с телефона) - GSM-MODUL - 1шт

Дополнительные аксессуары

  • GSM-MODUL - GSM модуль (можно управлять воротами с телефона) - 49€
  • REC-2 - Приемник внешний двухканальный - 20€
  • Dialog - Пульт 4-х канальный - 15€
  • Sensore - Комплект фотоэлементов безопасности - 20€
  • Lampada - Сигнальная лампа - 10€
  • GEAR RACK - Стальная оцинкованная зубчатая рейка (метр) - 10€

* - При оплате нужно учитывать курс гривны относительно валюты в день, когда происходит покупка

Видео обзор

Автоматика Edinger A6 – новинка на рынке воротной техники. Ее можно использовать на откатных воротах длиной до 5 метров и с весом створки до 600 кг. Стоимость данной автоматики нечто ниже, чем у моделей от компании Rotelli и Miller Technics. Конечно, он дешевле не просто так в сравнении с моделями данных производителей. Просто у привода Edinger A6 слабее мотор, более мелкие шестерни в редукторе. Здесь все честно – более низкая цена объясняется меньшей мощностью и размерами двигателя, меньшими размерами шестерён в редукторе, общим меньшим весом всего привода.

Что входит в комплект?

Автоматика Edinger A6 находится в коробке из картона, которая имеет песочный цвет

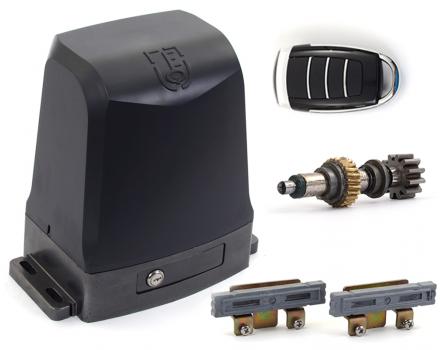

В состав данной автоматики входит привод Edinger A

Для его установки в комплекте находится монтажное основание, которое изготовлено из оцинкованной стали

Также имеются крепежные элементы и ключи для перевода автоматики Edinger A6 из автоматического в ручной режим и обратно.

А для остановки работы привода в крайних точках в комплекте имеются концевые выключатели магнитного типа.

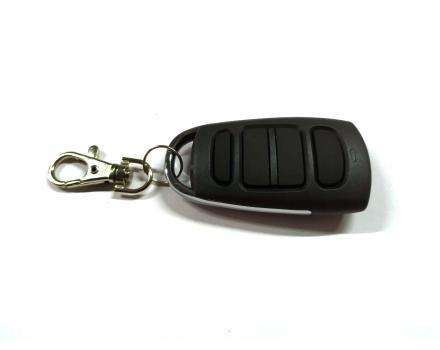

Для управления работой автоматики имеется один пульт дистанционного управления


Пара фотоэлементов безопасности - приемник и передатчик

Сигнальная лампа

Мощность двигателя автоматики Edinger A6

Мощность двигателя привода Edinger A6 составляет 200 Вт. Это конечно же меньше, чем у той же Rotelli, но тем не менее ее достаточно, чтобы передвигать ворота длиной до 5 метров.

Поверьте, 200 Вт – это не мало. Многие итальянские модели с движками на 24 вольта мощность мотора не превышает 20-30 Вт. Мы не будем называть эти марки, поскольку это вызывает бурю негативных эмоций у продавцов этой техники.

Даже приводы с мощностью моторов в 20-30 Ватт худо-бедно, но передвигают ворота. Обычно до первых заморозком владелец такой автоматики подвоха не замечает, ему кажется, что у него самый лучший привод для ворот в мире. Но как только будет первый ночной приморозок, такой привод капитулирует – ему банально не хватает силы сдернуть примерзшую створку. Поэтому мы рекомендуем ставить даже на самые легкие ворота приводы мощность от 150Вт и выше. Но здесь стоит учесть, что идется о реальной мощности, а не о той мощности, которая написана на этикетке.

Так вот, в приводе Edinger A6 мы имеем мощность в 200 Вт, и ее достаточно, чтобы управлять любыми легкими воротами с относительно небольшой длиной. Если же у вас большие промышленные ворота то мы рекомендуем Miller Technics 1000 либо Rotelli 2000 PRO.

Этот же привод предназначен для частного сектора, он подойдет подавляющему большинству ворот, которые встречаются в нашей стране.


В приводе Edinger A6 используется асинхронный мотор, который намотан медью. Это хорошо, так как она лучше противостоит различным нагрузкам. Если же обмотка была из алюминизированного провода, то такой двигатель будет боятся перегрузок. Также имеется термодатчик, так что такой мотор запороть практически невозможно.

Использование пластика недопустимо!!!

В автоматике Edinger A6 используются только детали из металла. Пластика в нем не встретишь. Да, шестерни по размеру нечто меньше, чем у того же Miller Technics 1000 и сначала нас немного это смутило. Казалось, что они не смогут выдержать большого количества циклов закрывания и открывания. Поэтому мы изготовили специальный стенд для ресурсных испытаний – привод по специальным рельсам тягает тяжелый бетонный блок весом почти в тонну. В день он запускается 864 раза!


Данное испытание с приводом Edinger A6 мы проводим уже 5 месяцев, т.е. за это время он запускался 864*30*6= 155 520 раз! Но при этом двигатель даже не показывает ни малейших признаков усталости!

Если учесть, что средний пользователь открывает и закрывает ворота два раза в день (да, конечно, иногда количество циклов будет больше, а иногда может и вообще не быть), то за один год ваши ворота откроются/закроются 365*4=1460 раз.

Разделим 155520 на 1460 мы получим 106 лет пользования воротами средним человеком.

Что касается ротора, то вы не увидите на нем щёточного узла. Это безщеточный мотор асинхронного типа. Т.е. в моторе Edinger A6 нечему изнашиваться. Единственное, что может износится – это подшипники, которые установлены на самом моторе.


Для смази деталей на вторичном вале используется низкотемпературная силиконовая смазка. Она очень хорошо переносит низкие температуры и не превращается в парафин.


На концах вторичного вала имеются резинометаллические сальники, которые предотвращают попадание внутрь пыли и влаги.

На валу используется бронзовая ведомая шестерня. Пара бронза-сталь самая удачная, поскольку в таком случае они меньше изнашиваются.


Блок управления


Автоматика Edinger A6 под крышкой привода кроме мотора имеет еще и блок управления. Он представлен электронной платой, которая располагается вертикально. На данной плате очень удобное расположение контактов для подключения проводов. Они все находятся вверху.


На плате имеется резистор, при помощи которого можно отрегулировать силу мотора. Также имеется возможность обучить привод под ваш размер проема. Для этого после установки магнитных концевых выключателей вы нажимаете на плате кнопку TEST и ворота открываются и закрываются. Привод «запоминает» это время работы и в дальнейшем если вдруг не сработаю концевики двигатель остановит свою работу после прохождения этого периода времени.

Какие же функции заложены на плату управления Edinger A6?

  1. Мягкий старт. В начале движения мотор разгоняется плавно. Но данная функция вредна зимой, поскольку в случае, когда ворота примерзнут приводу может не хватить мощности при плавном старте, чтобы сорвать створку с места.
  2. Замедление в ходе завершения работы. Когда ворота подходят к крайним точками они притормаживают и более плавно въезжают в уловитель.
  3. Режим мигания сигнальной лампы. Можно выбрать как будет светить лампа – прерывисто либо постоянным светом.
  4. Автоматическое закрытие
  5. Тормоз на закрытие и на открытие. Если вы активируете при помощи dip-переключателей эти функции, то когда магнитный концевик подойдет к геркону, то у вас произойдет не только остановка работы мотора, но и не большой реверс назад. Это позволяет погасить инерцию ворот, ведь они могут по инерции проехать еще какое-то расстояние.
  6. Функции фотоэлементов и стопа. Они активируются только в том случае, когда вы подключаете датчики безопасности. Если у вас нет датчиков или же они по какой-то причине не работают, то уже не нужно устанавливать перемычки на месте их подключения, а достаточно просто отключить или включить данные dip-переключатели.

Все надписи на плате управления очень информативные и сделаны крупным шрифтом, так что их хорошо видно. Также имеются светодиоды, которые просигнализируют о наличии каких-либо проблем с периферийными устройствами.

Механизм разблокировки

Так как привод Edinger A6 обладает червячной передачей, то он имеет специальный механизм разблокировки. Дело в том, что при данном типе передачи после остановки движения ворот в приводе блокируются шестерни, поэтому сдвинуть створку руками не получится. А вдруг отключат электричество, тогда что делать?

На эти случаи был разработан механизм перевода автоматики из автоматического режима в ручной и наоборот.


В комплекте имеется ключ (три штуки), который вставляется в отверстие в передней части привода. Далее его поворачивают и открывают дверцу. При этом шестеренка разблокируется и ворота можно будет открывать и закрывать вручную. Чтобы вернуть привод обратно в автоматический режим эту дверцу нужно закрыть и повернуть ключ обратно.


Очень хорошо, что ручка разблокировки сделана из алюминия, а не из пластика как у многих моделях. Ведь эти пластиковые дверцы очень быстро ломаются и именно с их поломкой обращаются чаще всего.

Концевые выключатели

Автоматика Edinger A6 имеет магнитную систему концевых выключателей. Внутри привода находится специальный геркон, который срабатывает на магнитное поле.

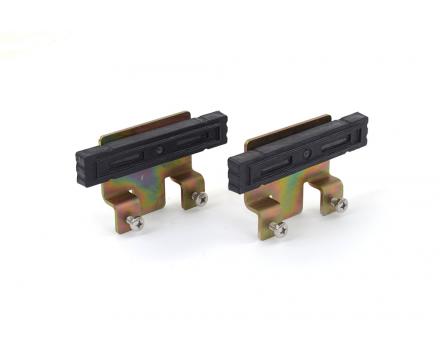

На зубчатую рейку устанавливаются два магнита, которые и будут воздействовать на геркон. Преимущество магнитов Edinger A6 в том, что их можно регулировать горизонтально. У остальных моделях они регулируются только по высоте (вертикали). А еще они очень длинные, так что даже если ваши ворота по инерции проедут еще какое-то расстояние, они все равно окажутся напротив магнитов.



Доставка и оплата

Автоматику Edinger A6 мы можем доставить в любой город Украины транспортной компанией. Также вы можете забрать данный привод у нас на складе, который находится на бульваре Академика Вернадского, 36В.

Что касается оплаты, то вы оплачиваете товар только тогда, когда он приходит на отделение выбранной вами транспортной компании и только после осмотра товара.
