Виды приводов, предназначенных для распашных ворот

Автоматизировать распашные ворота можно различными типами приводов: подземными или навесными, к которым относят линейные и рычажные модели. В некоторых случаях выбор зависит исключительно от личных предпочтений, в других продиктован необходимостью. В любом случае стоит познакомиться со всеми доступными возможностями, узнать о сильных и слабых сторонах техники каждого типа.

Характерные для всех типов приводов моменты

Минимальный работоспособный комплект автоматики для распашных ворот состоит из:

·         двух приводов (левый и правый, иногда два одинаковых универсальных);

·         одного блока управления (чаще всего выносного, иногда встроенного в один из приводов);

·         устройства управления (пульты, GSM-модуль, кнопки и т.д);

·         сопутствующие материалы (крепежный набор, инструкции, гарантийный талон).

Рекомендуется брать устройства управления и устанавливать упоры для створок (как минимум центральный).

При выборе конкретного привода требуется правильно оценить нагрузки. Под весом подразумевают массу створки плюс довески из льда и снега зимой и противодействие ветру (дополнительные 40-60 кг на каждый «квадрат» глухой створки в зависимости от региона). Данный вес должен с запасом умещаться в допустимом соотношении длины и веса, а не приближаться к максимальным значениям. У одинаковых по мощности приводов разных типов могут быть совершенно разные пределы применения.

Линейная автоматика

Самой популярной является линейная автоматика. Она проще по строению, безотказнее в работе, дешевле и эффективнее других типов приводов. Выбор моделей тоже самый широкий.

Название свое получила благодаря принципу работы. Привод удлиненной формы одним краем крепится к опорному столбу, а подвижным штоком – к створке, шток перемещается прямолинейно вдоль ходового винта привода: выдвигается и закрывает ворота, укорачивается и подтягивает створку к себе, открывая проезд.

Различают два типа линейных приводов:

·         телескопические модели с выдвижным штоком;

·         ползунковые модели, где каретка движется вдоль винта, не выходя за пределы стационарного корпуса.

Если рассматривать с точки зрения строения, то можно выделить гидравлические и электромеханические модели. Механика работает ничуть не хуже гидравлики, при этом гораздо дешевле и проще в обслуживании.

При выборе конкретной модели для ворот следует учитывать не только пределы применения, но и возможность установки согласно рекомендованным монтажным параметрам. Особенно важно при открывании внутрь двора «вместиться» в допустимое удаление воротных петель от края столба. На данный параметр следует обращать внимание до покупки автоматики. Если столб слишком широкий, то шток к створке будет крепиться ближе к петлям и под большим углом, что автоматически увеличивает нагрузку на привод выше допустимой расчетной.

Некоторые модели должны устанавливаться максимально близко к створке, чтобы удаление не превышало 5-6 см, так что придется перевешивать ворота ближе к краю или вырубать ниши в опоре, чтобы обеспечить такую дистанцию. Но есть и такие приводы, которым не помешает расстояние в 20-30 см. Обычно это специально рассчитанные на подобные нагрузки телескопические линейные модели.

Рычажная автоматика

Автоматика рычажного типа менее требовательна к размерам столба, поэтому часто ее выбирают для установки на широкие опоры, где далеко не каждый линейный привод дотянется до створки. Такие приводы также относятся к навесным, т.е. сам привод крепится к опорному столбу, а с воротами он соединяется рычагами. Шарнирное соединение напоминает сгибаемую в локте руку.

Определенные монтажные требования выдвигаются и для этой техники. Так ширина столба должна позволять надежно прикрепить корпус, должно быть место для маневра рычагов. Но эти запросы все же мягче, чем для линейных приводов.

С другой стороны, механизм рычажной автоматики несколько более сложный, плюс маневр ворот должен осуществляться всего лишь за неполный оборот выходного вала. В результате обеспечить высокую мощность при компактных габаритах получается достаточно сложно и дорого. С крупными глухими створками подобную автоматику брать не рекомендуется.

Подземная автоматика

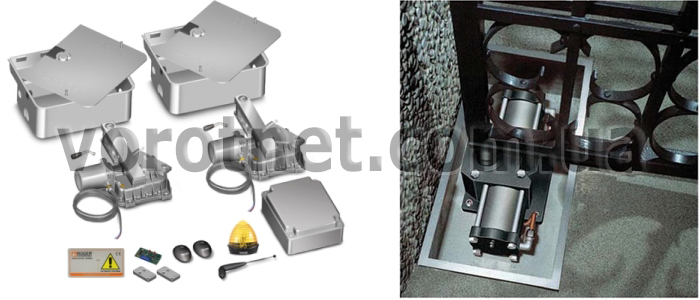

Привод скрытой установки (подземный) – это устанавливаемый ниже уровня проезда механизм, который соединяется рычагом с нижним краем створки. Со стороны такая автоматика остается незаметной, поэтому берут ее в основном для ворот, имеющих историческую или художественную ценность. Еще одним преимуществом данного типа приводов является то, что угол открывания может достигать 180°.

Есть гидравлические и электромеханические модели. Как правило, сам механизм заключен в герметичном корпусе, который затем устанавливается в специальном защитном коробе под створкой. Мало того, что монтаж предполагает дополнительные земляные работы и обустройство фундамента, так еще и требует обеспечить качественный дренаж и надежную изоляцию всей электропроводки.



Подземные приводы – наиболее сложные в монтаже и обслуживании, при этом еще и самые дорогостоящие. В наших климатических условиях данный вид особым спросом не пользуется.
