Как приобрести качественные и надежные откатные ворота

Как правило, когда человек забивает в поисковую систему запрос «Продам откатные ворота», он рассчитывает найти объявление, в котором кто-то выставил воротную конструкцию на продажу. Такими «продавцами» выступают специализированные организации или монтажные бригады, которые действительно изготавливают ворота с целью их реализации, но такой товар не делается заранее – только под заказ, поскольку у каждой конструкции свои размеры и особенности.

Откатные (сдвижные) ворота могут быть трех типов:

Подвесные, в которых створка перемещается по закрепленной над проездом направляющей. Используются в основном там, где проезд уже имеет ограничения по высоте.



На рельсе, когда полотно ездит по размещенной в поезде направляющей. Такие ворота можно охарактеризовать «дешево и сердито», но рельс необходимо постоянно вычищать от грязи, а зимой еще и от снега.


Консольные, в которых направляющая закреплена на створке, и внутрь ее заводятся установленные рядом с проездом роликовые опоры. Это самый популярный вариант, поскольку не будет ограничений по высоте и не нужно ничего вычищать. Но фурнитура для такой конструкции стоит несколько дороже и роликовые опоры необходимо надежно закрепить.


Как правило, в объявлениях о продаже ворот предлагаются консольные, поэтому дальше речь пойдет именно о них. Сама конструкция таких ворот принципиально не отличается вне зависимости от ширины створа и материалов, которые будут использованы: это створка с противовесом, установленная на роликовые опоры, жестко закрепленные рядом с проездом со стороны отката.


Цены на такие ворота одного размера могут значительно разниться в зависимости от их наполнения, и самым дешевым вариантом является зашитая профнастилом рама из профильных труб. Эта створка не может висеть в воздухе – ее необходимо установить на опоры (опорные столбы) с помощью специальной фурнитуры.

В одних объявлениях указывается наличие фурнитуры, в других нет. Словом, что конкретно Вам предлагается в качестве «откатных ворот» не всегда понятно. Чаще всего объявление об их продаже представляет собой прайс-лист вроде этого:


Я имею представление о порядке цен на воротную продукцию, и понимаю, что здесь продается створка, состоящая из металлической рамы с противовесом (треугольная часть), зашитой профнастилом (одна сторона), с комплектом фурнитуры. Опоры, на которые будет устанавливаться эта створка, в стоимость этих ворот не входят.

Фурнитура - это набор комплектующих, которые обеспечивают работу откатной системы. О них далее расскажу подробнее, поскольку именно от их качества зависит нормальная работа Ваших ворот и срок их эксплуатации.

Сразу хочу обратить Ваше внимание на гарантийный срок на «монтажные работы и всю продукцию» - «вся продукция» это и есть фурнитура. Именно 12 месяцев составляет гарантия на самый дешевый комплект, который прослужит Вам максимум вдвое больше, то есть, от силы два года (или один). По истечении этого срока ворота придется демонтировать, срезать все сварные элементы, и установить новую фурнитуру.

На моей памяти еще никто не захотел второй раз купить такой же (самый дешевый) комплект – все просят подобрать комплектующие с длительным сроком эксплуатации. Стоит такой комплект, кстати, всего на 600-700 грн дороже, но прослужит минимум 10 лет (гарантийный срок – 5 лет).

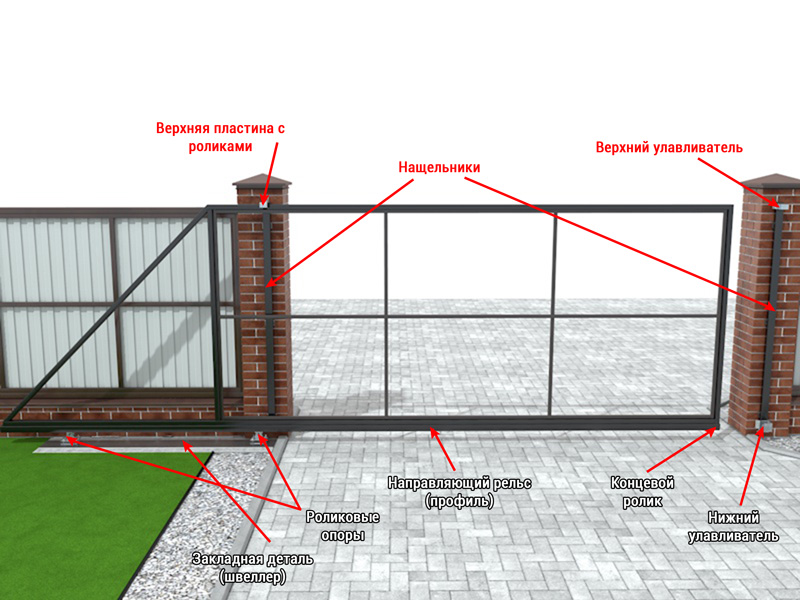

Что должно быть в комплекте фурнитуры для откатных ворот консольного типа и на что следует обратить вимание


Для начала следует пояснить, что фурнитура устанавливается на опорные столбы, к которым приварены металлические накладки из профильной трубы (нащельники), а для роликовых опор необходимо забетонировать со стороны отката специальную закладную деталь (швеллер).

1. Направляющий рельс – это профиль особого сечения, который приваривается к нижнему каркасу створки прихватками (сплошным швом варить недопустимо, поскольку створку может повести).


Непосредственно в заводской комплект фурнитуры направляющая не входит, так как ее длина должна отвечать длине створки (ширина проезда + длина противовеса). Она приобретается вместе с фурнитурой и должна соответствовать не только длине створки, но и размерам роликовых опор (кареток).

Для конструкций массой до 300 кг достаточно «стандартной» фурнитуры и рельса 70х60 мм толщиной 3,5 мм, а для более тяжелой створки нужна усиленная фурнитура и профиль 94х85 мм толщиной 5 мм:


К направляющей предъявляются довольно жесткие требования: она должна быть идеально ровной по всей длине и правильного сечения, а полочки должны быть симметричными и зеркальными.

Изготовляется профиль из стали с повышенным содержанием углерода, поскольку более мягкий металл разгибается в процессе эксплуатации. Иногда недобросовестные производители катают профиль из стали 08кп вместо Ст3сп – ее гораздо легче гнуть, или «экономят» на толщине стали, но такие комплектующие как раз и соответствуют фурнитуре с гарантией 12 месяцев. Больше не прослужат.

2. Роликовые опоры – это каретки с роликами, которые привариваются базой к закладной детали, забетонированной рядом с проездом, и заводятся внутрь направляющей (зазор между ними не должен превышать 1-2 мм).


Выставить их нужно так, чтобы створка легко перемещалась, поэтому сначала база прихватывается сваркой и проверяется ход ворот. Если он тугой, сварка срезается, и установка кареток корректируется. Проще выставить их с помощью регулировочных пластин, которые в комплектацию фурнитуры не входят, но их можно приобрести отдельно. В этом случае к закладной привариваются пластины, а опоры нанизываются на их шпильки и регулируются болтами.


К самим роликовым опорам требования еще выше, чем к рельсу – от этой «пары» напрямую зависит легкость хода ворот и срок их эксплуатации.

В дешевых комплектах зачастую встречаются ролики из полимерных материалов, но это не самый удачный вариант – рекомендую рассматривать фурнитуру только с металлическими роликами:


В дешевых комплектах снижение себестоимости осуществляется за счет подшипников – используются самые дешевые китайские изделия вместо качественных. Хорошие подшипники должны быть с металлорезиновыми пыльниками, а не просто металлическими, которые ржавеют.

Следует обратить внимание также на качество защитного покрытия опор и легкость хода головки – она должна покачиваться на своей базе, чтобы равномерно распределять нагрузку на ролики во время перемещения створки.

3. Верхняя пластина с роликами – это П-образный элемент с валиками, покрытыми резиновой оболочкой. Расстояние между валиками можно регулировать благодаря овальным отверстиям. В дешевых комплектах встречаются полимерные ролики, но они царапают краску на створке. Пластина обеспечивает фиксацию верхнего края полотна и направляет створку по прямой линии.

В комплектах для ворот весом до 300 кг пластина имеет два ролика, а для более тяжелых систем роликов должно быть четыре.



4. Верхний улавливатель фиксирует верхний свободный край створки и не дает ей болтаться от ветра, но некоторые производители не включают его в комплектацию (якобы, без него можно обойтись). На самом деле это, мягко выражаясь, хитрость – без одного элемента стоимость комплекта немного ниже, и люди выбирают именно эту фурнитуру. Через короткое время им приходится докупить недостающее изделие отдельно, и в результате комплект выходит дороже, чем если бы Вы купили сразу полный.

5. Нижний улавливатель принимает на себя вес полотна в закрытом положении, частично снимая нагрузку с роликовых опор, поэтому его крепят на такой высоте, чтобы створка приподнималась на пару сантиметров, накатываясь на его нижнюю полочку.


Верхний и нижний улавливатели привариваются к нащельнику с противоположной откату стороны проезда.


Эти два элемента должны быть из стали достаточной толщины даже с легкими воротами (3-4 мм), иначе за год они могут разогнуться, и створка перестанет нормально «парковаться».

6. Концевой ролик крепится посредством двух болтов внутри направляющего профиля и служит для накатывания створки на нижнюю полочку улавливателя.


В комплектах для ворот весом до 300 кг ролик делают из полимера, но в усиленных комплектах он должен быть металлическим:


7. Заглушки – резиновые элементы, которые защищают направляющий рельс от попадания внутрь него грязи и влаги. В стандартных комплектах должно быть две резиновых заглушки, а в усиленных одна, поскольку свободный край рельса закрывает металлическая полочка накатного ролика.


Более подробно о фурнитуре для откатных ворот и правилах ее подбора можно прочесть здесь или обратиться за бесплатной консультацией к нашему специалисту.

Не знаешь какой комплект выбрать? Посоветуйся с опытными установщиками ворот!

В чем разница между дорогой и дешевой фурнитурой

  • Направляющий рельс в дорогой и дешевой фурнитуре сделан из разной стали (в дешевой из 08кп, а в дорогой из Ст3сп), толщина стали в дешевом варианте меньше нормы. Хорошая направляющая имеет правильное сечение и абсолютно ровная по всей длине, что обеспечивает свободный ход роликов.
  • Роликовые опоры в качественной фурнитуре всегда имеют соответствующие требованиям к таким изделиям подшипники с резинометаллическими (а не просто металлическими) пыльниками, ролики и даже втулки в них сделаны из стали, а не из пластмассы.
  • Ролики верхней пластины из более дорогого комплекта покрыты мягкой резиной, а не пластиком, и не царапают створку.
  • Резина заглушек не дубеет на морозе и не рассыхается на солнце.
  • Металл, из которого изготовлены улавливатели в дорогих комплектах, имеет достаточную толщину, потому они не разгибаются под нагрузкой.
  • Если вследствие установки некачественной фурнитуры ворота перемещаются туго или с подклиниванием, установить на них автоматику невозможно. Вернее, установить можно, но даже самый лучший в мире привод вскоре сгорит, поскольку он не рассчитан на эксплуатацию на воротах с тугим ходом.

Что касается «цены вопроса», разница в стоимости между фурнитурой для ворот весом до 400 кг с гарантией 1 год (2200 грн) и с гарантией 5 лет (2790 грн) составляет 590 грн, и это разница в стоимости подшипников. Первая добросовестно прослужит Вам целый год (от силы два), после чего придется снимать створку, срезать с нее направляющую, срезать роликовые опоры, улавливатели, верхнюю пластину с роликам, а потом произвести повторный монтаж ворот на новые комплектующие.

В начале статьи я обращал Ваше внимание на двенадцатимесячную гарантию продавца откатных ворот «на монтажные работы и всю продукцию» - теперь Вы знаете, что это значит.

Что делать, чтобы не менять фурнитуру каждый год

Во-первых, устанавливать створку на качественную фурнитуру (см. выше). Гарантийный срок на такой комплект не 1 год, а 5 лет, и прослужит она как минимум вдвое дольше.

Во-вторых, выбирать комплект с некоторым запасом, то есть, даже если производитель указывает максимальный вес створки до 500 кг (для стандартной фурнитуры), устанавливайте ее на ворота не тяжелее 300 кг.

И, в-третьих, сама конструкция ворот должна быть выполнена качественно – любые перекосы недопустимы.

Дело в том, что не только створка должна быть ровной, но и опоры, на которые она устанавливается. Даже если Вы приобретете качественно сделанную створку с достаточно жесткой рамой (которую не перекосит со временем), а столбы не будут строго вертикально зафиксированы в надежном фундаменте, легкого хода ворот Вам добиться не удастся.

Где взять качественные ворота

Есть два варианта:

1. Сделать самому.

2. Заказать их добросовестной монтажной организации и контролировать весь цикл работ, а также используемые материалы и фурнитуру.

Народная мудрость гласит: «Если хочешь сделать что-то хорошо, сделай это сам». В изготовлении ворот ничего сложного на самом деле нет – если не умеете пользоваться сварочным аппаратом, на пару часов можно пригласить специалиста.

Для начала замеряйте свой проем и нанесите все размеры на бумагу - начинать нужно с чертежа.

АКЦИЯ!

Покупателям рекомендуемой нами фурнитуры (наш специалист подберет подходящий комплект), мы подарим детальный чертеж ворот с точными до миллиметра размерами и спецификацией. Это поможет точно порезать трубы для каркаса и закупить необходимое количество материалов.


Кроме чертежа мы подарим Вам детальную инструкцию по самостоятельному изготовлению откатных ворот – это книжка на 28-ми страницах, в которой подробно расписан каждый этап работ и рассказано что и как лучше сделать.


Если самостоятельно изготавливать ворота не хотите, нанимайте надежную подрядную организацию или бригаду, которая может показать Вам свои предыдущие объекты. Заключите с ними договор о предоставлении услуг, в котором четко оговорите перечень работ, их стоимость, используемые материалы и фурнитуру, сроки выполнения и гарантийные обязательства.

Просто «купить откатные ворота» - это не очень точное определение того, что Вы покупаете: только створку, створку с фурнитурой или конструкцию на опорах, которая будет перемещаться вдоль проезда. В результате такой «неточности» полная стоимость рабочей конструкции может сильно отличаться от суммы, за которую Вам предлагаются ворота в объявлении.

Сколько на самом деле стоят откатные ворота

В прайс-листе на продажу откатных ворот их стоимость варьируется в зависимости от размеров створки. Например, ворота высотой 2,0 м для четырехметрового проезда (со скидкой!) предлагаются за 9800 грн.


Судя по фото, эта створка изготовлена из профильной трубы и зашита профлистом (с одной стороны). Снизу приварен направляющий рельс.

На ее изготовление ушло:

  • трубы 60х30х3 мм (внешняя рама) 17 м.п. или 65,11 кг (1 п.м. весит 3,83 кг);
  • трубы 30х20х2 мм (внутренняя рама) 20 м.п или 27,8 кг (1 п.м. весит 1,39 кг);
  • профлиста 2х4м или 8 м2.

Металлоконструкции на рынке стоят в среднем 20 тыс грн за тонну, а хороший профнастил можно купить по 110 грн за квадрат.

Итого: (65,11 кг + 27,8 кг) х 20 грн/кг + 8 м2 х 110 грн/м2 = 2758,2 грн.


Вместе с расходными материалами (электроды, краска, грунтовка, саморезы для крепления профлиста) пусть затраты составят 3000 грн.

Такая створка будет весить меньше 200 кг, значит потребуется стандартная фурнитура – стоимость комплекта фурнитуры для нее варьируется от 2200 грн (дешевый) до 3500 грн (дорогостоящий импортный).

Хороший комплект отечественного производства с пятилетней гарантией (НЕ 12 месяцев, а 60!) стоит 2790 грн, то есть, себестоимость створки не превысит 6000 грн, даже если все материалы и фурнитура будут высокого качества.

Если в объявлении гарантия на ворота только 1 год, значит фурнитура с такой же гарантией, то есть, стоит не 2790 грн, а 2200 грн, и подрядчик не потратил на изготовление этой створки более 5200 грн (если металл на нее использовался такой же, а не меньшей толщины, и профлист качественный, а не самый дешевый).

Кроме створки с фурнитурой Вам нужны опоры, на которые она будет установлена. Чаще всего клиенты изготавливают их из кирпича. Для двух столбов высотой 2,0 м Вам потребуется:

1. кирпича силикатного 320 шт (≈ 3 грн/шт) – 960 грн;

2. бетона для фундаментов М200 - 0,42м3 + цементного раствора для кладки – 0,1 м3 (≈1000 грн/м3) – 520 грн;

3. металлоконструкций: (98,1 + 0,8 + 1,6 + 15,3) х 20 грн = 2316 грн:

  • трубы 100х100х6 мм для сердечников – 5,7 м.п. (98,1 кг);
  • уголка 40х40х3 мм для шести закладных деталей – 0,42 м.п. (0,8 кг);
  • арматуры Ø10 мм (тоже для закладных) – 1,8 м.п. (1,6 кг);
  • трубы 60х30х3 мм для нащельников – 4 м.п. (15,3 кг).

Себестоимость столбов: 960 + 520 + 2316 = 3796 грн.

Общая стоимость готовых откатных ворот с опорами составит около 7000 грн. Если же Вы будете заказывать такую конструкцию «под ключ», она обойдется Вам тысяч в двадцать (из качественных материалов с хорошей фурнитурой).

Если разница в 14000 грн не болезненна для Вашего бюджета, можем порекомендовать в любом городе Украины добросовестных монтажников, о работе которых наши клиенты оставили положительные отзывы (почти все такие организации берут фурнитуру у нас, поэтому мы их знаем).

Не знаешь какой комплект выбрать? Посоветуйся с опытными установщиками ворот!

Если же деньги на оплату услуг сторонней организации Вы хотите сэкономить, их вполне хватит на приличную автоматику для ворот со всеми аксессуарами.

Подробнее как самостоятельно изготовить откатные ворота и смонтировать их на опоры можно прочесть здесь.
