Автоматика для распашных ворот Comunello Abacus

В этой статье я кратко охарактеризую автоматику для распашных ворот, предлагаемую новым для украинского рынка производителем – итальянской компанией COMUNELLO.

Этот бренд новый для нас с Вами, но в мире его знают уже более полувека, с тех пор, как инженер с нестандартным подходом Vittorio Comunello в 1965 году создал компанию для производства воротной техники: одновременно надежной и функциональной, с оригинальным авторским дизайном.

Сегодня эту «красоту» выпускает семейное предприятие Fratelli Comunello, все производственные мощности которого расположены на территории Италии, представительства компании работают в 80-ти странах, и скорее всего в ближайшее время откроется еще одно – в Украине.

Главной отличительной особенностью продукции этого бренда является «инопланетянский» дизайн – это первое, что бросается в глаза. Разумеется, технику по такому критерию не выбирают, но ворота, это первое, что видят все Ваши гости. Если на них такая стильная автоматика – впечатление о Вас будет соответствующим.


Еще одним приятным «бонусом» для покупателя я бы назвал демократичные цены на продукцию – стоимость автоматики Comunello значительно ниже аналогичных товаров других европейских брендов, а забегая наперед, скажу, что по рабочим параметрам она ничем не уступает более дорогостоящему оборудованию.

Кроме крутой внешности и невысокой стоимости у техники Комунелло есть и другие особенности, но Вы вряд ли зашли на эту страничку с целью их все изучить – скорее всего, Вам просто нужна автоматика для распашных ворот.


Comunello Abacus 224

Нет в наличии

Бесплатная доставка

0 грн.

Посмотреть Перезвоните мне

Comunello Abacus 300

Нет в наличии

Бесплатная доставка

0 грн.

Посмотреть Перезвоните мне

Comunello Abacus 500

Нет в наличии

Бесплатная доставка

0 грн.

Посмотреть Перезвоните мне




Далее в этой статье я опишу и приведу характеристики всех приводов этого бренда для распашных конструкций, но сначала давайте подберем тип автоматики, которую технически возможно установить на Ваши ворота, а также определимся, с какой интенсивностью должен будет работать Ваш механизм.

Для этого я разделю статью на отдельные блоки:

  • Выбираем автоматику с учетом конструкции ворот и установочных размеров приводов.
  • Подбираем тип двигателя с учетом необходимой пропускной способности.
  • Пределы применения модели: как определить вес ворот с дополнительными нагрузками.
  • Как расшифровать названия моделей с различными модификациями.
  • Магнитный энкодер и концевые выключатели: что это такое, и какие предпочтительнее для Вас.
  • Самоблокирование приводов и резервное питание.
  • Технические характеристики моделей для распашных ворот Comunello:
  • Комплектация автоматики:
  • Выводы и рекомендации.

Если такой массив информации Вас смущает, есть альтернативный вариант – открыть последний раздел и прочесть «выжимку», а если что-то не будет понятно, можно набрать нашего специалиста и получить профессиональную консультацию, причем совершенно бесплатно.

Наши номера есть на сайте, но можете не искать их, а просто оставить в форме ниже свой телефон для обратного звонка.


Хочешь бесплатную консультацию?



Что будет, если Вы оставите свой номер в форме для регистрации

Вам позвонит технический специалист нашей компании и ответит на все Ваши вопросы касательно ворот и воротной техники. Если Вы его попросите – поможет подобрать подходящую модель и оптимальный комплект автоматики.

Это все. Продавцы не позвонят, реклама SMS-сообщением не придет – мы уважаем своих клиентов и не размещаем рекламу, поскольку ее всегда оплачивает конечный потребитель.

Вместо рекламы мы предлагаем своим клиентам:

  • ТЕСТ-ДРАЙВ рекомендуемой нами автоматики длиной в год: устанавливаете ее на свои ворота и пользуетесь. Если нравится, как она работает, оставляете себе, не понравится – вернете нам, а мы вернем Ваши деньги.
  • Доставку до удобного Вам отделения транспортной компании. Отправка осуществляется в течение суток.
  • Выбор формы оплаты – можно по факту получения посылки, после проверки ее содержимого.
  • Выгодную цену – у нас поставки напрямую от производителей, без посреднических наценок.
  • Сервисное обслуживание рекомендуемых моделей на протяжении всего срока эксплуатации.
  • Помощь в самостоятельном монтаже.
  • Бесплатную установку базовых настроек платы управления.
  • Бесплатную консультацию специалиста при выборе автоматики, ее установке и эксплуатации.

 Выбираем автоматику с учетом конструкции ворот и установочных размеров приводов

Для распашных конструкций используется автоматика трех типов:

  • линейная;
  • рычажная;
  • подземная.

Линейная автоматика. Наиболее популярными среди пользователей являются приводы линейного типа (червячные). Популярность обусловлена тем, что это самые простые механизмы в техническом плане, соответственно, наиболее надежные и дешевые.

Внутри такого привода вращается шток с резьбой, по которому по прямой перемещается каретка, прикрепленная к приводу. Когда шток укорачивается, створка притягивается и закрывается, а когда удлиняется – открывается.


Бренд Comunello выпускает два модельных ряда червячных приводов: ABACUS и RAM.

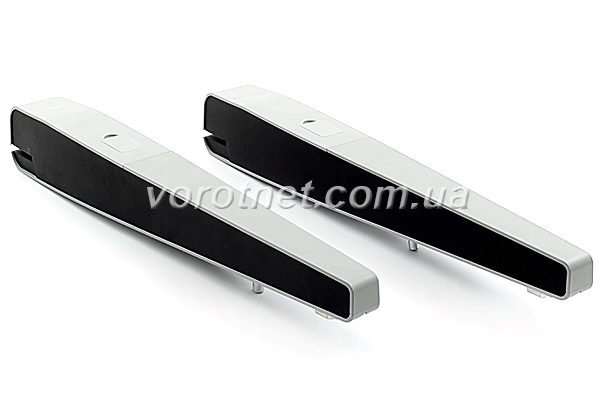

Comunello Abacus. Линейка представлена тремя приводами для ворот со створками весом до 500кг и длиной до 5,0м.

Характеристики:

Comunello Abacus:

AS 220

AS 300

AS 500

Максимальный паспортный вес створки, кг

300

300

500

Максимальная паспортная длина створки, м

2,2

3,0

5,0


Comunello Ram. Модельный ряд состоит из трех телескопических приводов, которые работают по тому же принципу, но шток у них выезжает наружу.

Характеристики:

Comunello Ram:

RM 220

RM 300

RM 500

Максимальный паспортный вес створки, кг

275

300

500

Максимальная паспортная длина створки, м

2,2

3,0

5,0



Если установочные размеры позволяют Вам монтировать какой-либо из этих приводов – выбирайте автоматику именно такого типа, но ее монтаж невозможен на габаритные опорные столбы.

Если у Вас расстояние от места крепления петель створки до внутреннего края опорного столба больше 5-8 см, (AS 500 допускает 9-12см в зависимости от угла открывания ворот) - установить червячную модель не получится по техническим причинам.

Схемы монтажа на опоры и приемлемые установочные размеры я приведу в разделе с техническими характеристиками модельных линеек.

Рычажная автоматика. Такие механизмы работают по «локтевому» принципу человеческой руки: у них два рычага соединены подвижным шарниром, за счет чего эти приводы открывают ворота как бы из-за угла.

Три модели рычажного типа бренд Comunello представляет серией Condor для створок весом до 500кг.

Характеристики:

Comunello Condor:

CR 220

CR 350

CR 500

Максимальный паспортный вес створки, кг

250

350

500

Максимальная паспортная длина створки, м

2,2

3,0

5,0



Устанавливается рычажная автоматика на опоры шириной не менее 20см.

Подземная автоматика. Этот тип механизмов монтируется на воротные конструкции с любыми опорами – створки в этом случае открываются приводом скрытой установки. Такие модели применяются для ворот, где неуместно использование каких-либо дополнительных элементов на створках, например, для раритетных ворот.


При этом подземная автоматика требует идеальной ливневки, сложна в установке и проблемна в эксплуатации. Добавлю, что она очень дорогая, потому без особых на то причин, выбирать ее не стоит.

Если же Вам нужен именно такой привод, Комунелло предлагает серию Eaglee для створок весом до 600кг длиной до 3,5м (EE-BOX является разновидностей этой же серии, но со стальным корпусом).

Если Вам пока не понятно, какой тип автоматики подходит для Ваших ворот – можете воспользоваться бесплатной консультацией нашего специалиста.

Подбираем тип двигателя с учетом необходимой пропускной способности

Автоматика Comunello может применяться для ворот предприятий, офисов или домов, причем как многоквартирных, так и частных – это безопасное оборудование с питанием от обычной сети переменного тока напряжением 230В.

При этом производитель предлагает все модели автоматики в различных модификациях, и основным отличием этих вариаций является напряжение питания двигателя: Вы можете выбрать приводы с питание мотора от переменного тока 230В, либо от постоянного тока 24В.

Какой именно мотор Вам нужен, определяется необходимой пропускной способностью Ваших ворот – если автоматизируется проезд на территорию предприятия, офиса или многоквартирного дома, нужен промышленный механизм, а для ворот частного дома или дачи достаточно бытового.

Способность электропривода пропускать транспортный поток определяется его интенсивностью использования – это процентное соотношение допустимого времени работы и обязательного отдыха.

Для частного дома или дачи достаточно интенсивности до 40%, а для предприятия нужно не менее 70%.


Бытовые приводы Comunello имеют использование 30%, то есть, в течение условного часа (60 минут) они могут работать не более 18 минут, причем с перерывами, поскольку время непрерывной работы не должно превышать 10-12 минут. Это в основном модели с питанием двигателя от переменного тока напряжением 230В.


Низковольтные моторы не перегреваются, поэтому могут работать в более интенсивном режиме. Модели автоматики с двигателями, питающимися от низковольтного напряжения 24В, могут открывать/закрывать ворота по 40 раз в час, что соответствует использованию 75% - это промышленные приводы, и они могут работать до 45 минут в течение часа.

Такая автоматика применяется на воротах многоквартирных домов, офисов и предприятий, где пользователей много.


Таким образом, если Вам нужно автоматизировать ворота дома либо дачи – берите бытовой механизм с интенсивностью 30%. Этого абсолютно достаточно, и платить вдвое дороже за промышленную модель нет смысла.

Однако установить такой же привод на ворота многоквартирного дома нельзя, поскольку никто не сможет проконтролировать время обязательного остывания мотора и граничное время непрерывной работы. Перспективы такой техники печальны: если не сгорит сразу, вымотает весь ресурс не за годы, а за месяцы, а может и дни.

Использование бытовой техники на промышленных воротах (со многими пользователями) – это гарантированная покупка двух комплектов автоматики вместо одного: сначала бытового (плюс его ремонты), потом покупка промышленного вместо сгоревшего предшественника.

Если Вам нужен совет профессионала относительно необходимой интенсивности автоматики для нормальной работы на Ваших воротах – обратитесь за бесплатной консультацией к нашему специалисту, и он назовет Вам оптимальный процент использования.

Пределы применения модели: как определить вес ворот с дополнительными нагрузками

В инструкциях по эксплуатации всех моделей указаны максимально допустимые масса и длина створок, для которых предназначена техника, потому многие считают, что именно в эти пределы должны вписаться габариты ворот.

Это не совсем так – максимальные габариты не могут быть приемлемыми для установки автоматики, тем более два максимальных параметра одновременно.

В каждой инструкции производителем указана зависимость допустимых веса и длины створок в графическом виде, причем эта зависимость всегда обратно пропорциональна: чем больше один габарит, тем меньшим должен быть второй.

Однако если Ваши ворота вписываются в область применимости понравившейся модели, это еще не значит, что она Вам подойдет. Например, для популярной модели автоматики Comunello Abacus 300, предназначенной для ворот со створками весом до 500кг длиной до 3,0м, производителем приводятся вот такие пределы использования:


Как видите, самим производителем не допускается монтаж этой модели на створку длиной 3,0м и весом 500кг, причем на этом графике представлена область применимости модели без учета влияния всех остальных нагрузок.

Под остальными нагрузками я имею в виду воздействие атмосферных агентов, в первую очередь ветра.

Данная нагрузка может быть незначительной, если у Вас низкая ажурная воротная конструкция, характерная для стран старой Европы. Но высокая и зашитая наглухо створка, характерная для нашей страны, ловит ветер подобно парусу. Такая нагрузка может в разы превысить собственный вес ворот, а приводам придется открывать и закрывать створки, как в тихую погоду, так и сопротивляясь ветру.

Рассчитывается ветровая нагрузка как произведение площади створки, на которую оказывается давление, и нормативного показателя ветра, присущего Вашему региону (для Украины это 40-60 кг/м2).

Например, если у Вас глухо зашитая створка высотой 2,0м, длиной 2,5м и весом 300кг, она попадает в область применимости AS 300, но с учетом ветровой нагрузки (возьмем средний показатель 50 кг/м2), вес этой створки станет таким:

300кг + (2,0м х 2,5м х 50 кг/м2) = 600кг.

Сами видите, что вес увеличился вдвое, и створка больше не вписывается даже в максимальный габарит по массе.

Кроме ветра следует добавить к собственной массе ворот возможный вес снега и льда, которые могут «догрузить» конструкцию зимой – он зависит от типа створки (с гладкого полотна снег осыпается, зато задерживается в нишах и на планках).

Далее желательно проверить легкость хода ворот – если створки не открываются одним пальцем, значит, ворота добавляют приводам работы.

В общем, ход мысли Вам понятен: нужно прибавить к собственному весу створки все возможные «довески» и подбирать модель, в область применения которой входят такие догруженные ворота.

Если это сложно, можете просто умножить массу своей створки на два, а для большой площади с глухо зашитым полотном – на три. В разделе с техническими характеристиками моделей Вы увидите два варианта максимальных габаритов ворот:

  • паспортные максимальные вес и длина створки, указанные производителем;
  • рекомендуемые максимальные габариты, которые учитывают влияние атмосферных воздействий. Для учета влияния дополнительных нагрузок, мы разделили паспортные цифры пополам.

Лучше всего, конечно рассчитать консолидированную нагрузку своих ворот и добавить запас мощности для форс-мажорных ситуаций, вроде необходимости «сорвать» примерзшие петли или движение створки через сугроб.

Если такой расчет вызывает затруднение, у посетителей этого сайта есть возможность получить бесплатную консультацию специалиста – если Вы позвоните, он поможет рассчитать все нагрузки и предложит на выбор подходящую технику.


Хочешь получить бесплатную консультацию?


Как расшифровать названия моделей с различными модификациями

На сайте компании Comunello покупателям предлагаются электроприводы для ворот с различными габаритами (по три модели приводов всех типов), но выбор этим не ограничивается: все модели имеют несколько доступных модификаций, которые зашифрованы определенным набором цифр и литер.

Я поработаю для Вас дешифровщиком и расскажу, как понять по этим значкам, какова «начинка» привода.

В первую очередь, двумя литерами обозначается серия (модельный ряд) приводов:

  • «AS» - Abacus – линейный привод;
  • «RM» - Ram – линейный привод с телескопическим штоком;
  • «CR» - Condor – рычажный привод;
  • «EE» - Eagle – подземный привод.

Далее идет цифра, которая говорит о допустимом габарите ворот по длине. Например, AS 300 расшифровывается так: электропривод Comunello Abacus 300 предназначен для створки не длиннее 3,0м (300см).

Следующие цифры и литра «V» обозначают питание двигателя:

  • 230 V – мотор питается от переменного тока напряжением 230 В;
  • 24 V – мотор питается от постоянного тока напряжением 24 В.

После этого указывается тип концевых выключателей и наличие либо отсутствие магнитного энкодера:

  • «FM» - механические концевые выключатели;
  • «FE» - магнитные концевые выключатели.
  • «Е» - модель оснащена магнитным энкодером (отсутствие этой цифры обозначает, что энкодера нет).

Магнитный энкодер и концевые выключатели: что это такое, и какие предпочтительнее для Вас

Энкодер – это магнитный датчик, обеспечивающий информирование блока управления привода о местонахождении створки. С ним ворота закрываются с миллиметровой точностью, что увеличивает срок эксплуатации деталей.

Кроме того, энкодер является одним из вариантов системы обнаружения препятствий: если створка упрется во что-то, что мешает ей закрыться либо открыться, датчик пошлет об этом сигнал блоку управления, блок остановит движение и даст короткий реверс (обратный ход).

Если этого не сделать, мотор продолжит работать, пока концевые выключатели не сообщат об окончании маневра, а поскольку маневр не завершен, движок будет работать, пока не сгорит.

Концевые выключатели – это система информирования блока управления о полном завершении маневра на открытие или закрытие.

Механическая система представляет собой два микровыключателя, которые размыкают реле, когда створка полностью открылась либо закрылась. Например, в линейных моделях по штоку во время его вращения движется каретка, которая просто нажимает на эти микрокнопки, когда доезжает до края винта. Поскольку каретка прикреплена к створке, когда она максимально укорачивает шток, створка полностью закрыта, а когда удлиняет – открыта.


Магнитная система точно также размыкает реле, когда шток максимально удлиняется либо укорачивается, но вместо микрокнопок используются два разнополярные магнита, на которые реагирует встроенный в каретке датчик – геркон.

Механика дешевле, но зимой микрокнопки имеют привычку примерзать, вследствие чего блок управления получает некорректные сигналы. Чтобы открыть ворота Вам придется отогреть приводы.

Магнитные датчики и сами магниты не реагируют на температуру – они «видят» только магнитное поле и всегда работают корректно.

Если климат позволяет, рекомендуется брать модификацию с более дешевой механической системой концевиков, но для регионов, где случаются морозы, предпочтительнее магнитные датчики.

Самоблокирование приводов и резервное питание

Моторы-редукторы автоматики производства Comunello нереверсивны, то есть перемещение створок возможно только во время работы двигателя. Когда мотор отключается, зубчатые передачи остаются в жестком зацеплении между собой, и сдвинуть створки с места вручную Вы не сможете.

Это свойство самоблокирования полезно для Вас тем, что нет необходимости покупать и устанавливать замок на ворота – их никто не сможет открыть и без него. Створки не нуждаются в фиксации, поскольку ветер тоже не сможет ими хлопать.


Если ворота обесточены, Вы сможете их открыть вручную с помощью специального ключа-рычага, который идет в комплекте поставки. Единственный нюанс: механизм для разблокирования вручную расположен на самом приводе, поэтому Вам нужно как-то попасть во двор, чтобы открыть ворота. Отдельная калитка будет хорошим решением.


Если отдельной калитки нет, лучше брать автоматику с низковольтным двигателем (с напряжением 24В), поскольку такая модификация позволяет подключить систему резервного питания.


В этом случае при перебоях с подачей электричества привод автоматически перейдет на энергоснабжение от двух аккумуляторных батарей по 12В, а когда подача электричества восстановится – привод автоматически перейдет на питание от основного источника.

Технические характеристики моделей для распашных ворот Comunello

В таблицах с техническими характеристиками электроприводов для распашных ворот производитель указывает несколько общих для всех моделей параметров:

Ресурс механизма – это заложенное конструкторами расчетное количество маневров на открытие и закрытие ворот. Обратите внимание: это не отмерянное количество циклов, а всего лишь рекомендуемое время техобслуживания. Для всех моделей дается 50 000 рабочих циклов.

Ресурс механизма до ТО – количество циклов до планового техосмотра на предмет износа деталей. Этот параметр тоже является общим для всех моделей – 10 000 маневров или 6 месяцев.

Степень защиты оболочки IP – защищенность внутренних узлов и механизмов от попадания твердых предметов и воды по системе международных стандартов IEC 60529 (DIN 40050, ГОСТ 14254).

Все приводы для распашных ворот Comunello имеют степень защиты IP 24 D, это примерно соответствует более привычному для нас параметру IP 44, что гарантирует от попадания внутрь корпуса твердых предметов ≥1,0 мм, а также от брызг воды, разлетающихся в любом направлении.

Рабочая температура эксплуатации - от -20°С до +50°С. Такую же температуру указывают почти все производители воротной автоматики. Более подробно остановлюсь на последствиях несоблюдения этого параметра в разделе с описанием редукторов (это важно именно для эксплуатации редуктора).

Класс изоляции – для всех 230-вольтовых моделей указан первый класс, что гарантирует безопасную эксплуатацию электрооборудования при наличии заземления. Это параметр, характерный для всей бытовой техники, питающейся от сети переменного тока (телевизор, компьютер, соковыжималка…).

Низковольтные модели имеют третий класс (SELV), что говорит о питании безопасным для человека сверхнизким напряжением.

Линейные механизмы:

Как уже отмечалось, к червячному типу автоматики Comunello относятся две модельные линейки – Abacus и Ram.

Самыми популярными приводами для распашных ворот являются механизмы из серии AS:


Технические характеристики Comunello Abacus

Характеристики

AS 220

AS 300

AS 500

230 V

24 V

230 V

24 V

230 V

24 V

Максимальный паспортный вес створки, кг

300

500

500

Рекомендуемый максимальный вес створки, кг

150

250

250

Максимальная паспортная длина створки, м

2,2

3,0

5,0

Рекомендуемая максимальная длина створки, м

1,1

1,5

2,5

Допустимое расстояние от петель до внутреннего края опорного столба, мм

50-80

50-80

90-120

Потребляемая мощность, Вт

180

70

280

110

280

110

Потребляемый ток, А

0,8

3,0

1,2

5,0

1,2

5,0

Максимальное тяговое усилие, Н

1400

500

2000

1800

2000

1800

Номинальное тяговое усилие, Н

400

1500

700

600

700

600

Интенсивность использования, %

30

30

75

30

75

Класс изоляции

1

3

1

3

1

3

Скорость холостого хода, мм/сек

16

18

16

21

16

21

Габариты привода, мм

765х95х132h

805х106х150 h

955х105х150h

Вес привода, кг

8,0

8,6

10,7

10,2

11,2

10,7



Схема монтажа Comunello Abacus:


Обратите внимание на установочный размер, обозначенный литерой «W» - это расстояние от места крепления створки к опорному столбу до внутреннего края этой опоры. В таблице с техническими характеристиками этот параметр указан:

  • для AS 220/300 - 5-8см (в зависимости от угла открывания створок);
  • для AS 220 – 9-12см.

При несоблюдении граничных установочных размеров приводы будут упираться в углы опор, и Вы просто не закроете ворота.

Некоторые клиенты вырубают в опорах ниши (выбирают углы, которые мешают), но это возможно сделать, если столбы не слишком широкие:


Лучше учесть этот установочный параметр при монтаже ворот и вывести закладные для петель не по центру опор, а ближе к внутреннему краю, но перевешивать створки будет хлопотно и дорого.

Модельный ряд Comunello Ram состоит из трех телескопических приводов для створок весом до 500кг и длиной до 5,0м.


Технические характеристики Comunello Ram

Характеристики:

RM 220

RM 300

RM 500

24 V

230 V

24 V

230 V

24 V

Максимальный паспортный вес створки, кг

275

500

500

Рекомендуемый максимальный вес створки, кг

135

250

250

Максимальная паспортная длина створки, м

2,2

3,0

5,0

Рекомендуемая максимальная длина створки, м

1,1

1,5

2,5

Допустимое расстояние от петель до внутреннего края опорного столба, мм

50

Потребляемая мощность, Вт

70

280

110

280

110

Потребляемый ток, А

3,0

1,2

5,0

1,2

5,0

Максимальное тяговое усилие, N

500

700

600

700

600

Номинальное тяговое усилие, N

1500

2000

1800

2000

1800

Интенсивность использования, %

30

40

75

30

75

Класс изоляции

3

1

3

1

3

Скорость холостого хода, мм/сек

18

16

21

15

22

Габариты привода, мм

660х95х218h

809х95х218h

Вес привода, кг

7,0

8,3

7,8

9,3

8,8


Схема монтажа Comunello Ram:


Все приводы Ram можно установить при габарите от петель до внутреннего края опор до 5,0см. Однако столбы в Украине редко бывают такими миниатюрными – в основном мы делаем их из кирпича, бетона или бута, поэтому заветный установочный габарит у нас получается где-то 20см.

Если установочные размеры не позволяют монтировать автоматику линейного типа, подбирают рычажные приводы.

Рычажные механизмы:

Такие механизмы предназначены для монтажа именно на широкие опоры – не менее 20см в диаметре. Они представлены тремя моделям серии Condor для створок весом до 500кг.


Технические характеристики Comunello Condor

Характеристики:

CR 220

CR 350

CR 500

230 V

24 V

24 V

230 V

24 V

Максимальный паспортный вес створки, кг

250

350

500

Рекомендуемый максимальный вес створки, кг

125

175

250

Максимальная паспортная длина створки, м

2,2

3,5

5,0

Рекомендуемая максимальная длина створки, м

1,1

1,7

2,5

Потребляемая мощность, Вт

280

110

150

280

150

Потребляемый ток, А

1,2

5,0

6,5

1,2

6,5

Толкающее усилие, Нм

250

150

200

440

330

Интенсивность использования, %

30

75

40

75

Класс изоляции

1

3

3

1

3

Скорость холостого хода, м/сек

0,1

0,1

0,1

0,1

0,15

Габариты привода, мм

200х236х308h

365х185х240h

Вес привода, кг

10,0

10,0

10,0

11,3

8,8


Схема монтажа Comunello Condor 220/350:


Монтажные размеры для Comunello Condor 220/350

А,°

Размер, мм

X

Y

Z

W

90°

205

0

415

209

90°

190

50

415

135

90°

185

100

395

159,5

90°

170

150

372

278

110°

250

0

365

287


Схема монтажа Comunello Condor 500:


Монтажные размеры для Comunello Condor 500

Размер, мм

X

Z

Y

500

554

535

100

555

635

150

555

535

200

555

690


Как видите, рычажную модель реально установить на очень широкие опоры или колонны, но приводы этого типа вдвое дороже линейных, при этом уступают им в мощности и надежности.

Подземные механизмы:

Эти приводы можно установить на ворота с любыми опорами, но выбирать эти модели без веских на то причин не рекомендую – дорого и хлопотно.


1- подземные приводы Comunello Eagle;

2- пульт дистанционного управления;;

3 – фотоэлементы на стойках;

4- фотоэлементы на опорах;

5- блок управления на опоре;

6- ключ-выключатель;

7-сигнальная лампа.

Подробнее о назначении этих элементов расскажу в следующем разделе.

Технические характеристики Comunello Eagle

Характеристики:

EE

230 V

24 V

Максимальный паспортный вес створки, кгг

600

Рекомендуемый максимальный вес створки, кг

300

Максимальная паспортная длина створки, м

3,5

Рекомендуемая максимальная длина створки, м

1,75

Потребляемая мощность, Вт

280

150

Потребляемый ток, А

1,2

6,5

Толкающее усилие, Нм

300

220

Интенсивность использования, %

30

75

Класс изоляции

1

3

Скорость холостого хода, м/сек

0,08

0,1

Габариты привода, мм

331х170х222h

Вес привода, кг

11,6

11,3


Комплектация автоматики:

В базовый комплект для автоматизации ворот мы включаем минимальный набор элементов, без которых обойтись нельзя:

  • два электропривода для двух створок;
  • один для двух механизмов блок управления;
  • система управления.


Этот «джентльменский набор» обычно дополняется резервной системой управления, внешним приемником RECEIVER, аккумуляторными батареями резервного питания (если возможно) и аксессуарами безопасности (сигнальной лампой и фотоэлементами).


Теперь немного подробнее.

Электропривод:

Внутри корпуса из литого алюминия, сверху покрытого полимерной краской, находится мотор-редуктор червячного типа и система концевых выключателей:


В редукторе используются шестерни из бронзы, алюминия и технопластика. Производитель позиционирует материалы редуктора как инновационные, но рабочая температура эксплуатации автоматики находится в пределах от -20°С до +50°С, что полностью совпадает с температурными рамками применения полимеров.

Возможно, это ничего не значит, и полимерные детали будут нормально работать при более низких или высоких показателях – пока никто не обращался к нам в сервисный центр с просьбой заменить сломанную шестеренку Comunello.

Если ее замена все-таки когда-нибудь понадобится, это не станет проблемой, поскольку производитель предлагает под заказ оснащать автоматику бронзовыми шестернями вместо пластиковых, но пластик дешевле..

Блок управления:

Для двух механизмов распашных ворот блок управления один и крепить его нужно рядом с приводом. Электропитание подводится только к блоку, а все остальные элементы автоматики подключаются уже к нему.

Сам блок находится в отдельном пластиковом шкафу, в котором кроме него располагаются понижающий трансформатор (в моделях с 230-вольтовыми двигателями он тоже есть – необходим для питания аксессуаров), можно установить резервную систему питания (для моделей с низковольтными двигателями) и внешний приемник.

Меню настроек и LED-индикаторы, которые упрощают программирование платы, выведены на корпус – это позволяет осуществлять программирование, не снимая крышки корпуса блока.


Автоматика Comunello относится к разработкам последнего поколения, поэтому функционал платы управления необычайно высок. При этом настройки просты и понятны, что позволяет установить такую технику без привлечения специалистов – то есть, своими руками.

Система управления:

В качестве основного источника управления удобнее всего использовать радиосигнал от пульта-передатчика на встроенный универсальный приемник, но это не единственный вариант: существуют еще система транспондерных пропусков, радиокодовая либо кнопочная клавиатура, ключ-выключатель (еврозамок или обычный).

Чаще всего в качестве основной системы управления используются пульты-брелоки, а кнопочная клавиатура или ключ-выключатель с обычным замком – как запасной вариант, на случай, если понадобится открыть ворота без пульта..


Брелоки могут иметь две или четыре сенсорные кнопки – это количество доступных каналов радиопередачи, то есть, кроме своих ворот Вы можете управлять еще одной или тремя автоматиками.

Все пульты имеют динамический тип кодирования и работают на частоте 433,92 МГц, а встроенный в блоке универсальный приемник готов расшифровывать сигналы 120-ти передатчиков производства Comunello. Если Вам нужно больше – можно установить внешний приемник RECEIVER и с ним программировать до 500 пультов.

Аксессуары безопасности

К ним относятся сигнальная лампа и фотоэлементы.

Лампа миганием с частотой 1 раз/сек предупреждает о работе движущегося механизма, а фотоэлементы представляют собой систему обнаружения препятствий, которая поможет избежать удара, а не просто даст сигнал остановить движение, как все остальные системы.

40- ворота с автоматикой и аксессуарами Comunello

Они устанавливаются парами в створе ворот прямо на опорных столбах или на специальных стойках, и во время работы двигателя образовывают между собой невидимый инфракрасный луч.

Если луч прерывается – блок управления останавливает движение и дает обратных ход (если ворота закрывались). То есть, до удара створками дело не доходит.

Выводы и рекомендации


1. Автоматика для распашных ворот производства Comunello представлена моделями вех известных типов:

  • линейного – серии ABACUS и RAM;
  • рычажного – серия CONDOR;
  • подземного – серия EAGLE.

Наземные модели предназначены для автоматизации ворот со створками весом до 500кг и длиной до 5,0м, а подземные – весом до 600кг и длиной до 3,5м.

Если габариты опорных столбов позволяют Вам монтировать автоматику линейного типа – рекомендую выбирать именно ее, поскольку это самые надежные, мощные и одновременно дешевые механизмы.

Если же установочные размеры линейных моделей не позволяют монтаж на Ваши опоры – подбирайте рычажные приводы.

Если хотите именно линейный – можно пробовать автоматику с особыми кронштейнами крепления, специально разработанную для монтажа на широкие опоры:

  • китайские приводы Miller Technics позволяют установку при расстоянии от петель до внутреннего угла столба до 17см;
  • итальянскую модель Rotelli MT 400 можно монтировать даже при габарите до 35см.

2. Пределы применения любой модели электропривода Comunello производителем указаны в инструкциях по эксплуатации механизмов в виде графиков зависимости допустимых веса и длины створки.

Однако область применимости приводов в этих графиках не учитывает влияния атмосферных агентов, потому мы рекомендуем умножать собственный вес своих створок на два и подбирать автоматику для таких габаритов.

Если Ваши створки представляют собой глухое полотно с большой площадью, удвоенного веса может оказаться недостаточно – ветровая нагрузка способна увеличить собственный вес ворот гораздо больше.

Лучше всего рассчитать все дополнительные нагрузки и добавить их к первоначальной массе створки, тогда автоматика точно будет работать без перегрузок.

3. Назначение автоматики (для бытовых ворот или промышленных) определяется интенсивностью использования приводов, выраженной в процентах или количестве допустимых маневров за единицу времени.

Ворота частного дома или дачи можно автоматизировать приводами с интенсивностью 30%, но для многоквартирных домов, предприятий и офисов нужно использовать только специальные приводы с низковольтными моторами с интенсивностью 75% (до 40 циклов в час).

4. Двигатели могут иметь питание от переменного тока (230В) либо от постоянного (24В): первые мощнее, а вторые – интенсивнее. В любом случае номинальное тяговое (толкающее) усилие достаточно высокое, а максимальное превышает номинальный показатель в три раза, что говорит о значительной реальной мощности моторов.

5. В приводах Comunello используется самый надежный тип редуктора – червячный. Сам редуктор сделан из металла, но для изготовления шестерней зубчатых передач производитель использует сталь, бронзу и технопластик.

Металлические детали можно использовать при температуре выше или ниже, чем указано в инструкциях по эксплуатации моделей, но полимеры могут изменить свойства при таких превышениях и становиться хрупкими либо мягкими. Пока жалоб на поломки полимерных шестерен не поступало, но в случае такой поломки замена полимерной детали металлическим аналогом вполне допустима.

6. Сервисных центров Комунелло в Украине пока нет, потому гарантийное и послегарантийное обслуживание техники осуществляется через представителей.

У нас есть собственный сервис,с, но мы возьмем на гарантию только те модели, которые порекомендуют для Ваших ворот наши специалисты.

Не обижайтесь, просто мы точно знаем, что на каких воротах способно работать, а что не потянет. Зачем нам брать на гарантию автоматику, которая изначально не рассчитана на определенные ворота, соответственно, постоянно будет ломаться, но ремонт при этом не имеет перспектив?

Техника сертифицирована и полностью отвечает требованиям соответствующих директив Европейского Союза:а:

  • 2006/42/CE (директива по машинам и механизмам).

8. Соотношение «цена/качество» можно назвать очень выгодным – аналогичные модели других европейских брендов стоят гораздо дороже.

Дизайн всей продукции бренда отличается собственным авторским стилем, который невозможно не отметить – сама автоматика, как и любой элемент автоматизации ворот Comunello, выглядят неизменно круто и дорого.

Если теперь у Вас остались вопросы или нужна помощь в подборе оптимальной модели автоматики, наши специалисты ответят на вопросы и порекомендуют подходящую технику в рамках бесплатной консультации.


Остались вопросы? Задавайте.
